当电枢旋转到右图所示位置时
原N极性下导体ab转到S极下， 受力方向从左向右，原S 极下 导体cd转到N极下，受力方向 从右向左。该电磁力形成逆时 针方向的电磁转矩。线圈在该 电磁力形成的电磁转矩作用下 继续逆时针方向旋转。
与直流发电机相同，实际的 直流电动机的电枢并非单一线圈， 磁极也并非一对。
直流电 动机的 工作原 理示意 图:
绪论
0.2 本课程的性质、任务和内容
本课程是自动化、电气工程及自动化（供用电技术方向）和 农业电气化与自动化等专业的一门专业基础课。
本课程的任务是让学生掌握电机的基本结构和工作原理，以 及拖动系统的运行性能、分析计算、电机选择及试验方法，培 养在电机及电力拖动方面分析和解决问题的能力，为今后学习 和工作打下坚实的基础。
1.1 直流电机的基本工作原理和结构
1.1.2 直流电机的主要结构
主磁极：产生恒定的气隙磁通，由铁心和励磁绕组构成 换向磁极：改善换向。 定子 电刷装置：与换向片配合,完成直流与交流的互换 机座和端盖：起支撑和固定作用。
两种方法归纳如下：
电机
变压器 直流电机
交流电机
控制电机
直流发电机 直流电动机 同步电机
异步电机
同步发电机 同步电动机 异步发电机 异步电动机
绪论
电机拖动系统是用电动机来拖动机械运行的系统。包括： 电动机、传动机构、生产机械、控制设备和电源五个部分。
它们之间的关系如下 电源
控制设备
电动机
传动机构
生产负载
为了学好本门课程，必须做到以下几点： 1、抓主要矛盾，有条件地略去一些次要因素； 2、抓住重点，牢固掌握基本概念、基本原理和主要特性； 3、要有良好的学习方法，运用对比或比较的方法，分析电机的 共性和特点，加深对原理和性能的理解； 4、理论联系实际，重视科学实验和工程实践；
5、充分预习和复习。
本章主要讨论直流电机的基本结构和工作原理，讨论直流电 机的磁场分布、感应电动势、电磁转矩、电枢反应及影响、换向 及改善换向方法，从应用角度分析直流发电机的运行特性和直流 电动机的工作特性。
当原动机驱动电 机转子逆时针旋转 时同，线圈abcd将 感应电动势。如右 图，导体ab在N极 下，a点高电位，b 点低电位；导体cd 在S极下，c点高电 位，d点低电位；电 刷A极性为正，电 刷B极性为负。
当原动机驱动电机转子逆时针
旋转180后0 ，如右图。
导体ab在S极下，a点低电位， b点高电位；导体cd在N极下，c 点低电位，d点高电位；电刷A极 性仍为正，电刷B极性仍为负。
1.1 直流电机的基本工作原理和结构
1.1.1 直流电机的工作原理
一、直流发电机工作原理
直流发电机是将机械能转变成电能的旋转机械。
右图为直流发电机的物理模型， N、S为定子磁极，abcd是固定在 可旋转导磁圆柱体上的线圈，线圈 连同导磁圆柱体称为电机的转子或 电枢。线圈的首末端a、d连接到两 个相互绝缘并可随线圈一同旋转的 换向片上。转子线圈与外电路的连 接是通过放置在换向片上固定不动 的电刷进行的。
电机与拖动电子教案
电机与拖动电子பைடு நூலகம்案

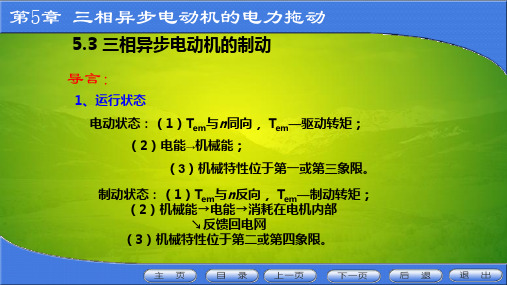

绪论 第一章 直流电机 第二章 直流电动机的电力拖动 第三章 变压器 第四章 三相异步电动机 第五章 三相异步电动机的电力拖动
第六章 同步电机
第七章 驱动和控制微电机 第八章 电力拖动系统中电动机的选择
绪论
0.1 电机及电力拖动系统概述
电机是利用电磁感应原理工作的机械。 电机常用的分类方式有两种：一是按功能分，有发电机、 电动机、变压器和控制电机四大类；二是按电机结构或转速分， 有变压器和旋转电机。
本课程的内容有直流电机、直流电动机的电力拖动、变压 器、三相异步电动机、三相异步电动机的电力拖动、同步电机、 驱动和控制微电机、电动机的选择八个部分。
绪论
0.3 本课程的特点及学习方法
电机与拖动是一门理论性很强的技术基础课，同时又具有专 业课的性质，涉及的基础理论和实际知识面广，是电磁学、动力 学、热力学等学科知识的综合。用理论分析电机及拖动的实际问 题时，必须结合电机的具体结构，采用工程观点和分析方法。掌 握基本理论的同时，还要注意培养实验操作技能和计算方法。
二、直流电动机工作原理
在磁场作用下，N极性下导体
直流电动机是将电能转变 ab受力方向从右向左，S 极下导
成机械能的旋转机械。
体cd受力方向从左向右。该电磁
把电刷A、B接到直流电源 力形成逆时针方向的电磁转矩。
上，电刷A接正极，电刷B接负 当电磁转矩大于阻转矩时，电机
极。此时电枢线圈中将电流流过。转子逆时针方向旋转。
与电刷A接触的导体总是位于N 极下，与电刷B接触的导体总是位 于S极下,电刷A的极性总是正的， 电刷B的极性总是负的，在电刷A、 B两端可获得直流电动势。
实际直流发电机的电枢是根据实际需要有多个线圈。线圈分 布在电枢铁心表面的不同位置，按照一定的规律连接起来，构成 电机的电枢绕组。磁极也是根据需要N、S极交替旋转多对。

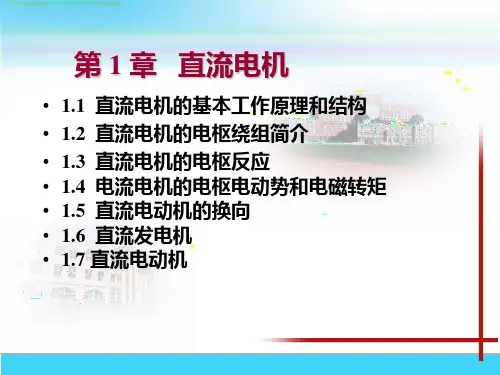

1.1 直流电机的基本工作原理与结构 1.2 直流电机电枢绕组简介 1.3 直流电机的电枢反应 1.4 直流电机的电枢电动势和电磁转矩
1.5 直流电机的换向
1.6 直流发电机 1.7 直流电动机
思考题与习题
基本要求：
1.掌握直流电机的基本工作原理； 2.了解直流电机的基本结构和各部件的主要作用； 3.明确直流电机的铭牌中主要额定数据及其含义以及在使用电机时应当注意的事项； 4.理解单叠绕组和单波绕组各节距的计算方法； 4.能够看懂并会绘制单叠绕组和单波绕组的展开图。了解各绕组的主要特点； 5.了解电枢反应对电机的影响； 6.掌握电枢电动势和电磁转矩的计算公式； 7.理解直流发电机和直流电动机中电枢电动势和电磁转矩的性质； 8.了解直流电机的换向过程和改善换向的方法； 9.了解直流电机的各种励磁方式； 10.掌握电磁功率的关系式，并理解直流电机中机电能量是可以彼此互相转换的； 11.了解电机的可逆原理。了解如何判断一台电机是电动状态还是发电状态； 12.掌握根据发电机惯例和电动机惯例的稳态运行基本方程式； 13.掌握自励直流发电机的自励建压过程和条件； 14.掌握直流发电机的运行特性； 15.掌握他励直流电动机运行时电机内的功率关系。
