《建筑设备工程》课件

《建筑设备工程》课件

建筑设备工程概述
1 定义
建筑设备工程是指在建筑物中安装和使用的各种设备和系统，包括暖通空调、给排水、 电气和弱电工程等。
2 发展历程
建筑设备工程起源于古代，经历了从简单设备到现代化工程的演变过程。
3 重要性
建筑设备工程为建筑提供了舒适的环境，满足人们对生活和工作场所的需求。
建筑设备工程的分类
暖通空调工程
住宅楼盘
为住宅楼盘提供高品质的设备和 系统，满足居民对居住环境的要 求。
工业厂房
为工业厂房提供稳定的电力供应 和先进的生产设备，提高生产效 率。
建筑设备工程未来发展趋势
1 绿色建筑
注重环境保护和资源节约，将可再生能源和节能技术应用于建筑设备工程中。
Байду номын сангаас
1
初步设计
2
完成建筑设备工程的初步设计，包括设
备选型和系统布局。
3
设备设施选型
4
根据设计要求和预算限制，选择适合项 目的设备和设施。
建议书编制
根据客户需求和工程要求，编制详细的 建议书和初步设想。
施工图设计
制定详细的施工图纸，明确各个设备的 安装和连接方式。
建筑设备工程实例
商业建筑
为大型购物中心和写字楼等商业 建筑提供舒适的室内环境和先进 的设备。
《建筑设备工程》PPT课 件
这份PPT课件将带您深入了解建筑设备工程，包括课程介绍、概述、分类、设 计流程、实例和未来发展趋势。
课程介绍
课程目标
掌握建筑设备工程的基本概 念和原理，了解其在建筑领 域中的重要性。
课程内容
涵盖建筑设备工程的定义、 发展历程、分类以及设计流 程等方面的知识。
教学方法

《建筑设备课件》课件

《建筑设备课件》课件
《建筑设备课件》ppt课件
• 建筑设备概述 • 建筑给排水设备 • 暖通空调设备 • 建筑电气与智能化设备 • 建筑设备维护与管理
01
建筑设备概述
建筑设备的定义与分类
总结词：基本概念
详细描述：建筑设备是指建筑物内部和周围设施的各种设备，包括给排水、暖通 空调、电气、消防等专业设备。根据用途和功能的不同，建筑设备可以分为不同 的类型，如通用设备、专用设备和系统设备等。
空调系统有多种类型，如集中式空调系统、半集中式空调系统、分散式空调系 统等。每种类型的空调系统都有其独特的特点和应用范围，适用于不同的建筑 和环境条件。
空调系统的设计与优化
总结词
合理的空调系统设计能够提高系统的能效和舒适度，降低运行成本。
详细描述
空调系统的设计应根据建筑物的功能、规模、地理位置和室内环境要求等因素进行。设计时需考虑制 冷剂的循环、空气处理过程、气流组织、控制系统等多个方面，以达到最佳的室内环境效果和节能目 标。
维修处理
根据故障分析结果，采取 相应的维修措施，如更换 部件、调整参数等，以恢 复设备正常运行。
建筑设备的节能减排措施
能效监测
定期对建筑设备进行能效监测，了解设备的能耗状况 ，找出节能潜力。
节能改造
通过技术改造或更换高效能设备等方式，降低设备的 能耗。
排放控制
采取有效的排放控制措施，减少建筑设备运行过程中 产生的污染物排放。
详细描述
空调系统通常由制冷机组、冷凝器、蒸发器、压缩机和其他 辅助设备组成。通过制冷剂在系统内的循环，实现室内空气 的冷却和除湿，同时将处理后的空气送回室内，达到调节室 内温度和湿度的效果。
空调系统的分类与特点
总结词
了解不同类型空调系统的特点和应用场景，有助于选择适合的空调系统以满足 特定需求。

建筑设备学习教材PPT课件

建筑设备学习教材PPT课件

任务： 选择污水和降水的出路，收集、输送污水和降水， 合理处理后排放或再利用，保护城市水环境。
污水的分类：
生活污水（人们在日常生活中使用过的水）
工业废水（各种生产过程中排出的污水和废水）
降水（雨雪水）
城市污水排水系统组成： 室内管网系统和设备、室外管网系统、污水泵站 以及污水处理厂等。如图1-2所示。
（2）消防给水系统： 城市消防给水系统可以分为三种形式：
A、低压制给水系统 ：管网内保持一般建筑生活用水压力，消防 时，由消防车水泵加压供水。管网压力应保证不小于10m水柱 （地面算起）。 B、高压制给水系统：是使给水管网内的压力能保证当消防用水量 达到最大而且水枪布置在任何建筑的最高处时，水枪充实水柱仍 须不小于10m。 C、临时高压制给水系统：是在泵站内加设消防水泵，平时以低压 供水，火灾发生时，启动消防水泵，增大管网水压而达到高压给 水系统的供水要求。
（3）消防给水管网：
A、管网布置：一般都与生活、生产给水管网结合设置，为保证供 水安全，应采用环状管网。环状管网输水干管不宜少于两条，其 中一条发生事故，其余干管仍应通过70%的消防用水总量。同时， 消防给水管道的最小管径不小于100mm。
B、消火栓：为便于取用给水管消防水量，在管网沿线设置消火栓。 消火栓应沿道路设置，宜靠近十字路口间距不大于120m。地上式 应有一个100mm和两个65mm的栓口；地下式有100mm和65mm 栓口各一个。 C、水泵接合器：是消防车向建筑内管网送水的接口设备。水泵接 和器的型式有地上式、地下式以及墙壁式三种。
（二）消防给水工程
（三）建筑排水工程
（一） 建筑给水工程
综述：
给水系统应满足人们在生活、生产、消防等各项用水 时对水质、水温、水压和水量的要求，设计中还应结合室外 给水系统等因素，经技术经济比较而确定。 建筑给水系统任务： 选定适用、经济合理的最佳供水系统，将城市管网的水 从室外管道输送到各种卫生器具、生产设备和消防装置等处， 并保证向用户输送水质合格、水量充裕、水压足够的自来水。

建筑设备课件

建筑设备课件

1.1.2
描述流体运动的几个同一时刻连续流体质点的流动方向线；迹线是同一质点在 连续时间内的流动轨迹线。流线是为了形象化的描述流体的运动 而引入的概念。在实际工程中，我们通常关心的是流体在某一固 定断面或固定空间的运动状况，而不关心其来龙去脉 ，因此我们 主要来研究流线。
• 1.质量密度和重力密度 在描述固体物质的惯性和重力特性时，通常用物体 的质量和重力，而流体因为没有固定的体积，在描述其 惯性大小和重力大小时，用单位体积的质量和单位体积 的重力来表示，即质量密度(ρ)和重力密度(γ)。质量密 度定义式为 ρ＝M/vV(kg/m3)(1.1) 式中：M——流体的质量(kg)； V ——流体的体积(m3)。 重力密度定义式为 γ＝G/V(N/m3) (1.2) 式中：G——流体的重量(N)； V ——流体的体积(m3)。 由上两式可知γ＝G/V＝Mg/V＝ρg(1.3)
第一章 建筑设备工程的基 本知识
•1.1 流体动力学的基本知识 •1.2 传热学的基本知识 •1.3 电工基本知识
1.1 流体动力学的基本知识
• • • • • • 1.1.1 1.1.2 1.1.3 1.1.4 1.1.5 1.1.6 流体的主要力学性质 描述流体运动的几个有关概念 流体运动的分类 恒定流连续性方程 恒定元流能量方程 流动阻力和流动损失s
绪论

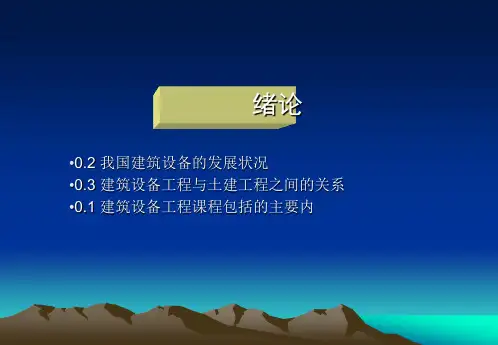

•0.2 我国建筑设备的发展状况 •0.3 建筑设备工程与土建工程之间的关系 •0.1 建筑设备工程课程包括的主要内
绪论
建筑设备工程是工业与民用建筑专业、监理专业、物业管理 专业及相关专业的辅助课程，它与建筑工程是相辅相成的，因此 建筑行业的从业人员学习建筑设备的相关知识是很有必要的。
0.1建筑设备工程课程包括的主要内容

建筑设备工程教学PPT

建筑设备工程教学PPT

暖通空调系统
总结词
暖通空调系统是建筑设备工程中的重要组成部分，主要包括采暖、通风和空调系统。
详细描述
采暖系统通过散热器、地暖等方式为建筑物提供热量，满足室内温度需则通过制冷、制热和除湿等功能调节室内温度、湿度和空气质量， 创造舒适的环境。
实践教学成果显著
实践教学环节的加强，使学生能够更好地理解和 应用所学知识，提高了学生的实践能力和创新能 力。
教学质量不断提升
通过不断改进教学方法和手段，教学质量得到了 显著提升，为培养高素质的建筑设备工程人才奠 定了基础。
对未来教学的展望
强化实践教学环节
未来教学应进一步加强实践教学环节，提高学生的实践能力和创新 能力，以满足行业对高素质人才的需求。
建筑设备工程教学
目录
• 引言 • 建筑设备工程基础知识 • 建筑设备工程教学内容 • 教学方法和手段 • 教学评估与反馈 • 结论
01
引言
主题简介
01
建筑设备工程是建筑学与工程学 的交叉学科，主要研究建筑设施 中的设备系统，包括暖通空调、 给排水、电气、消防等。
02
该学科涉及建筑物的能源效率、 环境舒适度、安全保障等方面的 知识，是现代建筑领域中不可或 缺的一部分。
更新教学内容
随着科技的不断发展，建筑设备工程领域的新技术、新工艺、新材 料不断涌现，未来教学应及时更新教学内容，以适应行业发展的需 要。
加强校企合作
通过加强校企合作，实现资源共享、优势互补，提高人才培养质量， 同时为企业提供技术支持和服务。
THANKS
感谢观看
课程结构调整
根据学生和教师自我评估，调 整课程结构，使教学内容更符 合实际需求。
实践环节加强
增加实践环节的比重，提高学 生的实际操作能力。

建筑设备优秀PPT讲义

建筑设备优秀PPT讲义

一 室外给水工程
室外给水工程的基本任务： 从天然水源取水并将原水净化到所要求的水
质标准后经输配水管网系统送至用户 组成：
取水工程、净水工程、输配水工程和泵站等 如图一-一所示
二 室外排水工程 城市排水
城市排水工程是用来收集、输送、处理、利用和排 放城市污水和降水的综合设施
任务： 选择污水和降水的出路收集、输送污水和降水合理
二、分流制：将生活污水和雨水在两个或两个以 上各自独立的管线内排除的系统该种排水方式又可分 为：
完全分流制：分设污水和雨水两个系统
不完全分流制：只设污水排水系统不设雨水 系统
二 建筑给、排水工程
一建筑给水工程 二消防给水工程 三建筑排水工程
一 建筑给水工程
综述： 给水系统应满足人们在生活、生产、消防等各项用水
B、管道敷设：给水管道的敷设方式主要有明装和暗装
两种为了安装和检修方便一般多用明装管道可沿墙壁、梁、 柱地板或天花板下等处附设并以钩钉、吊环、管卡及托架 等固位管道穿越基础、墙壁、楼板时应预留孔洞并避免穿 过梁、柱以免影响结构安全暗装方式一般应用在特殊要求 的建筑中
管道常用吊装固定支架见后图
二消防给水工程
B、消火栓：为便于取用给水管消防水量在管网沿线设置消火栓消 火栓应沿道路设置宜靠近十字路口间距不大于一二0m地上式应有 一个一00mm和两个六五mm的栓口；地下式有一00mm和六五 mm栓口各一个
C、水泵接合器：是消防车向建筑内管网送水的接口设备水泵接和 器的型式有产给水系统：
为生产工艺提供所要求的用水
消防给水系统：
为民用建筑、大型公共建筑以及某些生产厂房、仓库的消 防系统的消防设备提供用水
二、建筑给水系统的组成：一般情况下建筑内部给

《建筑设备课件》PPT课件

《建筑设备课件》PPT课件

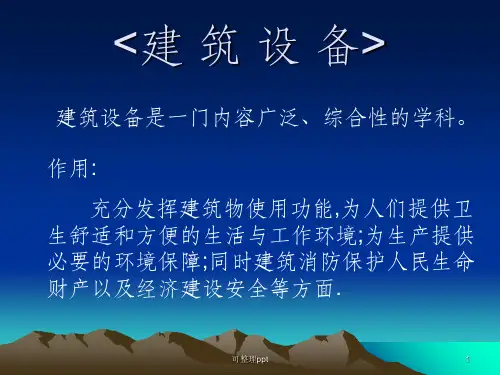

上述各方式见后图示
可整理ppt
16
可整理ppt
17
可整理ppt
18
可整理ppt
19
可整理ppt
20
管道布置和敷设：
A、管道布置：给水管道的布置，在保证供水安全的前
提下，力求管线简短，使用方便、减少与建筑、结构、暖 通以及电气各方面的矛盾，并应便于施工和竣工后使用中 的维修管理工作。（管道布置的要点：引入管、水表、供 水干管、立管和支管）
可整理ppt
12
Hale Waihona Puke １、建筑给水系统分类：生活给水系统：
为住宅、公共建筑和工业企业内人员提供饮用、盥洗等生 活上的用水。
生产给水系统：
为生产工艺提供所要求的用水。
消防给水系统：
为民用建筑、大型公共建筑以及某些生产厂房、仓库的消 防系统的消防设备提供用水。
可整理ppt
13
2、建筑给水系统的组成：一般情况下，建筑内部
可整理ppt
21
可整理ppt
22
4、建筑给水管道安装
（1）引入管的安装 （2）干管的安装 （3）立管的安装 （4）支管的安装
可整理ppt
23
（二）消防给水工程
消防给水系统是扑灭火灾，保护国家财富和 人 民生命财产安全的给水系统。火灾虽是偶然事故， 一旦发生危害无穷，因此对消防供水要求极为严格， 必须使供水管网及设备，处于警备状态，保证消防 的用水需求。
• 城市消防给水系统
• 建筑消防给水系统
可整理ppt
24
1、城市消防给水系统：
（1）水源：消防给水必须有可靠水源，保证消防用 水量。
水源可用城市给水管网，这是最常用的消防水 源。如果城市有天然水体，如河流、湖泊等，水量 能够满足，也可以作为消防水源。

《建筑设备》课件

《建筑设备》课件

添加标题
添加标题
添加标题
添加标题
空调设备的工作原理：通过压缩 机、冷凝器、蒸发器、膨胀阀等 部件实现制冷或制热
空调设备的节能环保：采用节能 技术和环保材料，降低能耗和污 染排放
建筑电气设备和智能化
电气设备
电气设备包 括：配电设 备、照明设 备、动力设 备、通信设
备等
配电设备： 变压器、配 电柜、开关
燃气泄漏报警设备
燃气泄漏报警器 的作用：检测燃 气泄漏并及时报 警
燃气泄漏报警器 的类型：电子式、 机械式、红外式 等
燃气泄漏报警器 的安装位置：厨 房、卫生间、客 厅等
燃气泄漏报警器 的维护和保养： 定期检查、更换 电池、清洁传感 器等
建筑通风设备和空气净化技术
建筑通风设备
通风设备的作用：提供新鲜 空气，排除室内污浊空气， 调节室内温度和湿度
通风设备
通风设备的作用：提供新鲜空气，排除室内污浊空气 通风设备的类型：自然通风、机械通风、混合通风 通风设备的组成：风机、风管、风口、风阀等 通风设备的应用：住宅、办公楼、商场、医院等各类建筑
空调设备
空调设备的分类：包括中央空调、 分体式空调、窗式空调等
空调设备的安装和维护：需要专 业人员进行安装和维护，以保证 设备的正常运行和寿命
给排水设备：包括给水、排水、消防 等设备。
分类：建筑设备可以分为暖通空调设 备、给排水设备、电气设备、消防设 备等。
电气设备：包括电力、照明、通信等 设备。
暖通空调设备：包括空调、通风、采暖 等设备。
消防设备：包括消防报警、灭火、疏 散等设备。
建筑设备在建筑中的作用
提供舒适的居住环境 提高建筑安全性能 降低能源消耗 提高建筑美观度

《建筑设备工程》PPT课件

《建筑设备工程》PPT课件

2
<建筑设备>• 供配电及电气照明工程
2021/3/26
3
讲叙内容
①小方面：家庭的上、下水，通风，取暖． ②中等方面：一幢建筑，一个小区的供暖，
供水，制冷，空调． ③大方面：整个城市，一个大型企业的供水，
排水等．
2021/3/26
4
2021/3/26
22
１、建筑给水系统分类：
生活给水系统： 为住宅、公共建筑和工业企业内人员提供饮
水、屋面雨水以及振动不大场所的生产污废
水．排水铸铁管接口形式主要为承插式接口，填
塞材料主要为石棉水泥、水泥沙浆、膨胀水泥
等． 2021/3/26
15
（3）塑料管： 塑料管与传统金属管相比，具有重量轻、耐腐蚀、 卫生安全、水流阻力小，安装方便等特点．
2000年6月1日起，新建住宅中禁止使用镀锌钢 管做给水管，推广应用PAP管、PE-X管、PP-R管 等塑料管道．同时，淘汰沙模铸造铸铁排水管用于 室内排水管道，推广应用硬聚氯乙烯塑料管 （CPVC管）．
任务： 选择污水和降水的出路，收集、输送污水 和降水，合理处理后排放或再利用，保护 城市水环境．
2021/3/26
9
污水的分类： 生活污水（人们在日常生活中使用过的水） 工业废水（各种生产过程中排出的污水和废水） 降水（雨雪水）
城市污水排水系统组成： 室内管网系统和设备、室外管网系统、污水泵站
以及污水处理厂等．如图1-2所示
11
2021/3/26
12
第三章 管道材料、器材及卫生器具
室内、外给排水系统是由卫生器具、管道、 配件附件以及附属构筑物组成．其根本作 用是输送用水、排泄污水．管材及器具、 配件的选用直接影响用户的使用和工程质 量，影响工程造价．因此，了解给排水工 程时，必须熟悉管材、器具等的种类、性 能，以便于我们选用．

精选建筑设备工程课件

精选建筑设备工程课件

第二章室外给水排水工程概述
室外给排水工程是为满足人们生活、生产、消防等用水需要以及将各类用水中所产生的污水收集、处理后排放至水体而建设的一整套工程设施。 室外给排水工程是一项集城市用水的取水、净化、输送，城市污水的收集、处理、综合利用，降水的汇集、处理、排放，以及城市防洪、排涝为一体的系统工程。
1.3 流体动力学的基本概念
1.3.1、描述流体运动状态的物理量1、元流：在运动的流体中绘出一条线，使得线 上的流体质点在此时刻的运动方向与 该线相切。2、总流：充满在流体运动空间的流线簇。 (1)元流 (2)总流
u1
u2
u3
3、过流断面（ω）：与流体运动方向垂直的流 体断面。 单位： m24、流量（Q）：单位时间内通过过流断面的流体 体积。 单位： m3/s, L/s5、流速（v)：流体在单位时间内所迁移的距离。 单位： m/s, cm/s Q = ω×v
第三章管道材料、器材及卫生器具
3.1 管道材料及水表一、管道材料及连接配件‘室内给排水常用的管材：
常用的管材有钢管、铸铁管、塑料管、铜管、铝塑复合管、钢塑管等。（一）钢管： 分为焊接钢管和无缝钢管。钢管的连接方法有：螺纹连接、法兰连接、焊接。 焊接钢管又称为有缝钢管，是水、煤气输送钢管中应用最为广泛的一种。它分为镀锌钢管（白铁管）和非镀锌钢管（黑铁管）两种。
2.1室外给水工程概述
室外给水工程的基本任务： 从天然水源取水，并将原水净化到所要求的水 质标准后经输配水管网系统送至用户。组成： 取水工程、净水工程、输配水工程和泵站等 如图所示。
一、水源及取水工程 地下水：一般水质较好，但取水不方便地表水：容易污染，但取水方便二、净水工程沉淀、过滤、消毒三、输配水工程枝状管网、环状管网
1.2.2 流体静压强的分布规律

建筑设备工程课件ppt(PPT31张)

建筑设备工程课件ppt(PPT31张)
❖ 在高层建筑的防火排烟设计中，通常将建筑物划分 为若干个防火、防烟分区，各分区间以防火墙及防 火门进行分隔，防止火势和烟气从某一分区内向另 一分区扩散。
防烟分区设计实例
烟气的扩散机理
❖ 所谓烟气，是指物质在不完全燃烧时产生的固 体及液体粒子在空气中的浮游状态。
❖ 烟气的流动扩散，主要受到风压和热压等因素 的影响。
❖ 避难层为全封闭式避难层时，应设加压送风设 施。
3．机械排烟
❖ 机械排烟是采取机械排风方式，以风机所产生 的气体流动和压力差，利用排烟管道将烟气排 出或稀释烟气的浓度。
❖ 机械排烟方式适用于不具备自然排烟条件或较 难进行自然排烟的内走道、房间、中庭及地下 室。
❖ 严格按照机械排烟的要求来进行设计建造。 （如排烟口的设置，排烟风机的选择及风道材 料的选择等）
❖常用的防火阀有重力式防火阀，弹簧式防火 阀，弹簧式防火调节阀，防火风口，气动式 防火阀，电动防火阀，电子自控防烟防火阀。
重力式圆形单板防火阀
弹簧式圆形防火阀
温度熔断器的构造
2．排烟阀
❖ 排烟阀安装在排烟系统中，平时呈关闭状态，发 生火灾时，通过控制中心信号来控制执行机构的 工作，实现阀门在弹簧力或电动机转矩作用下的 开启。
械
不设消防控制室的房间机械排烟控制程序 不设消防控制室的房间机械排烟控制程序
排
热压或烟囱效应是由室内外空气的密度差和空气柱高度产生的作用力所造成。
烟
控 在高层建筑中，具有靠外墙的防烟楼梯间及其前室、消防电梯间前室和合用前室的建筑宜采用自然排烟方式，排烟口的位置应设在建
筑物常年主导风向的背风侧。
在迎风面，室外压力大于室内压力，空气从室外向室内渗透。
防火、防排烟设备及部件

建筑设备课件

建筑设备课件

1、建筑室内给水2、建筑消防系统3、建筑室内排水4、建筑采暖系统5、建筑通风与空调6、建筑电气工程7、建筑智能化第一章建筑给水工程1.1 工程分类：2类:室外工程建筑工程1.1.1 室外工程1）室外建筑环境：-附属建筑：车棚、围墙、大门、挡墙、垃圾收集站-室外环境：建筑小品、道路、亭台、连廊、花坛、场坪绿化2 ）室外安装给排水与采暖：室外给水系统、室外排水系统、室外供热系统电气：室外供电系统、室外照明系统1.2 建筑工程分部共9个分部：地基与基础，主体结构，建筑装饰装修，建筑屋面，建筑给水、排水及采暖，建筑电气，智能建筑，通风与空调，电梯。

1.3 给水系统的分类及组成1.3.1给水系统的分类：生活给水系统、生产用水系统、消防给水系统1.3.2 给水系统的组成（8部分）见图3-1引入管、接户管、入户管（进户管）、水表节点、管道系统（由干管、立管、支管组成）、给水附件、升压和贮水设备、室内消防设备1.4 建筑给水方式: 直接给水方式/ 设置屋顶水箱给水方式/水箱和水泵的给水方式/分区给水方式1.5 建筑给水管道的布置与敷设1.5.1 建筑给水管道的布置1）布置方式:下行上给式，上行下给式，中分式，环状式2）布置原则：满足最佳水力条件，满足维修及美观要求，保证生产及使用安全，保护管道不受破坏、水质不受污染1.5.2 建筑给水管道的敷设：明装，暗装1.6 建筑给水增压设备：水泵，高位水箱，气压装置，变频调速供水设备等1.6.1 水泵分类：立式、卧式（见图1.6.1）参数：流量(Q)、扬程(Hp) 、功率、转速1.6.2水箱1)水箱材料：金属、塑料、玻璃钢、混凝2）水箱造型：圆型、方型、矩型3）水箱结构：1.6.3 气压给水装置：分2种：变压式定压式1.6.4变频调速供水设备图3-151.6.5 建筑给水管网的水力计算目的：在保证管网最不利点用水要求条件下，确定供水管网各管段的管径、阻力损失，并判断管网压力能否满足要求，从而保证系统的供水安全及经济合理。

建筑设备知识培训讲义.pptx

建筑设备知识培训讲义.pptx
1．适用条件：①超大城市，②地势有自然分割（江， 河，山脉）
2．水质标准：符合饮用水标准 3．特点：两个给水管网系统，管理要求高 三．循环给水系统
1．适用条件：有用水量很大的工业用水，（如冷却 水，使用后水温升高，水质基本未受污染）
供水—使用—冷却—降温—补充水—再使用 2．水质标准：较低 3．特点：水循环使用。
一．统一给水系统（如图0-1）
1． 适用条件：水质，水压差别较小的中小城市或 工业区
2． 水质标准：统一为饮用水标准
特点：统一的管网供应生产，生活，消防，构造简 单，成本低，管理方便。
1.取水构筑物， 2.一级泵站，3.净水厂， 4.清水池， 5.二级泵站， 6.输水管， 7.给水管网 ，8.水塔、 9.排水管网，10.雨水管网，11.污水管网，12.污水处理 13.排水口，14.灌溉农田，15.回用水处理厂
6000～7000年前的浙江余姚的河姆渡文化 5000～7000年前的西安半坡文化 4000～6出现了大规模的建筑 群，有了完善的供水、排水系统。
这种建筑结构的发展，是人们生存条件不断改善的
过程。
取排水方面：经历了陶罐、陶制水槽，较完善的水
居 住的房子的。即山洞——土穴/地窖）——茅草房—
—
例如：古猿人时代，他们以崖洞，山穴为居。 像170万年前的元谋猿人，80～120万年前的蓝田 猿人，40～50万年前的北京猿人都是选择天然的， 附近有河水的，山洞作为居住的场所。山洞—— 遮雨 ②.到了母系社会，开始利用土崖为壁体，建造 穴居。再发展为用树木、草泥建造简单的穴居或 浅穴居后来发展为地面建筑。例如:

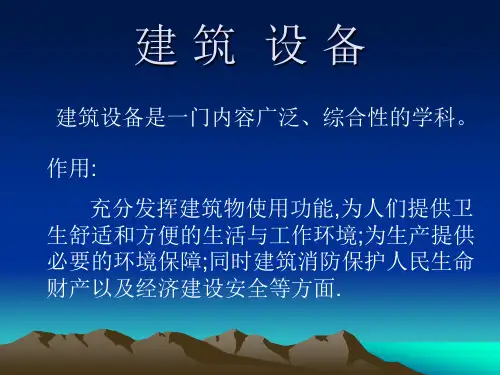

建筑设备
绪论
《建筑设备》的目的与作用 建筑设备是为了给人们营造一个安全，合理，
舒适的生活与生产环境而设置的一门课程。 1. 古代的建筑设备 ①.人类出现以来，就择溪而居，这是因为水是各种 生物（包括人类）赖以生存的、不可缺少的物质。 当我们游览、参观各种遗址、文物古迹时，我们会

《建筑设备课件》

《建筑设备课件》

建筑物传统设备介绍
1 给排水系统
设计合理的给排水系统可以确保建筑物的供水和排水功能正常运行。
2 供暖与制冷系统
为建筑物提供恒定温度和舒适环境的设备，适应不同季节的变化。
3 灭火系统
有效的灭火系统可以及时控制火灾，保护建筑物和人员安全。
4 通风系统
确保建筑内部空气流通，维持舒适的筑需求和标准，制定建筑设备的 设计方案。
施工过程
按照设计方案进行设备的安装和调试。
建筑设备的维护与管理
• 定期检查和维护建筑设备，确保其正常运行。 • 培训维护人员，提高其技术水平。 • 建立设备管理系统，记录设备的使用状况和维护情况。
建筑物电气设备简介
建筑物电气设备包括照明、插座、电力供应等。 合理的电气设计和安装可以确保建筑物的用电安全和效率。
《建筑设备课件》
什么是建筑设备
建筑设备是指用于建筑物中的各种机械、电气及自动化设备的总称。 建筑设备对于提升建筑物的功能、舒适性和效率至关重要。 了解建筑设备的基本原理和分类对于建筑设计和施工有着重要的意义。
建筑设备分类
• 传统建筑设备：如电力供应、给排水、供暖与制冷等 • 新型建筑设备：如智能控制系统、可再生能源设备等 • 电气设备：如照明、插座、电梯等 • 通风与空调系统：保持空气质量和温度舒适的设备
智能控制系统
通过自动化和智能化技术，提升 建筑物的效率和舒适性。
可再生能源设备
包括太阳能和风能等设备，为建 筑物提供绿色能源。
绿色屋顶
通过种植植物和使用节能材料， 降低建筑物的能耗和环境影响。
建筑设备的设计与施工
1
施工准备
2
准备所需材料和设备，组织施工队伍。
3
竣工验收

《建筑设备用房讲义》课件

《建筑设备用房讲义》课件

智能化系统的维护与保养
定期检查传感器是否正常工作、更新软件系统、定期保养执行器等，以
保证系统的正常运行。
03
建筑设备用房的设计与施工
Chapter
设计原则与流程
需求分析、初步设计、技术设计 、施工图设计、深化设计。
根据需求分析，进行初步设计、 技术设计和施工图设计，确定设 备用房的布局、结构和设备配置 。
02
建筑设备用房的设备与系统
Chapter
暖通空调系统
暖通空调系统的组成
包括制冷、制热、通风、空气处理等部分，用于调节室内温度和 湿度，提供舒适的环境。
暖通空调系统的运行原理
通过制冷剂循环、热力交换等过程，实现室内温度和湿度的调节。
暖通空调系统的维护与保养
定期清洗过滤器、检查制冷剂是否泄漏、定期保养等，以保证系统 的正常运行。
电气系统的运行原理
通过发电、输电、配电等过程，将电能输送至各个用电设备。
电气系统的维护与保养
定期检查电缆是否破损、清理配电柜、定期保养发电机等，以保证 系统的正常运行。
消防系统
1 2
消防系统的组成
包括灭火器、消防栓、喷淋系统等，用于预防和 扑灭火源。
消防系统的运行原理
通过监测火源、及时报警、启动灭火系统等过程 ，实现火灾的预防和扑救。
给排水系统
给水系统的组成
01
包括水泵、水箱、水处理设备等，用于提供生活和生产用水。
排水系统的组成
02
包括排水管道、污水处理设备等，用于排放生活和生产废水。
给排水系统的维护与保养
03
定期检查供水管道是否漏水、清洗水箱、定期保养水泵等，以
保证系统的正常运行。
电气系统
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
十多年来，世界各国都投入了大量的人力和财力， 开始使用混合溶液作为制冷剂，使蒸气压缩式制冷的 发展有了重大的技术突破。 1987年，联合国环境署7月组织制订“关于消耗臭氧 层物质的蒙特利尔议定书”。1995年，美国氟利昂 CFC制冷剂停产，空调技术的发展逐渐走向了健康环 保。
我国制冷的发展
中国人很早就知道利用天然冰进行食品的
发
缩及液化某种气体可以將空气冷冻，
展
此现象出現在液化亚摩尼亚蒸发时， 当时其意念仍流于理论化。
史
John Gorrie在1842年以压缩技术
空
制造出冰块，并使用作冷冻空气
调
以吹向患疟疾和黄热病的病人。 为了拯救一些的渔民的生命而作
发
的一次尝试，却改变了全世界人
展 民的生活方式。
史
Dr.John Gorrie （1802～1855）
展
大约两千年前，在古罗马、古希腊和中国， 人们发明了手摇扇来使空气流动，帮助人们
史
度过炎热的夏季。这些早期的通风都是未经 过处理的，目的只在于满足人最基本的生理
需要。
空调起源
空
调 主要历史人物
发 展
空调发展大事记
史
空调起源
空
空调的发明没有一个特定的日期，其 发展，正如Willis Carrier所言，在
中
西欧的英国主要采取集中供热；法国以电采暖为主。南 欧的意大利、葡萄牙夏季炎热、冬季相对温暖, 一般采
供
用空调供暖。 亚洲如日本、韩国只有公用建筑使用集中热水供暖。大
热
量采用地板辐射热采暖是这两个国家室内采暖的主要特 点。
发
展
集中
史
供暖 锅炉
家庭集中 供暖与生 活热水系 统
我
我国能源相对匮乏，且利用率（32%）与世 界发达国家（52%）差距很大，正大力发展城
制冷剂问题
制 冷 发 展 史
1930年以后，氟利昂制冷剂的出现和大量应用，曾 使压缩式制冷技术及其应用范围得到极大的发展。由 于氟利昂具有良好的热力性质，使制冷技术的发展进 入了一个新的阶段。 1974年以后，人类发现氟利昂簇中的氯、氟碳化物( 简称CFC)，能严重地破坏臭氧层，危害人类的健康 和破坏地球上的生态环境，是公害物质。因此减少和 禁止CFC的生产和使用，已成为国际社会共同面临的 紧迫任务，研究和寻求CFC制冷剂的替代物，以及面 对由于更换制冷剂所涉及到的一系列工作，也成为急 需解决的问题。
建筑设备就是 建筑的心血管、神 经以及内脏。
作用
1创造适当的室内环境 2提供方便的生活工作条件 3增强安全性 4提高建筑的综合控制性能
1.3学 习目 的与 要求
目的
◆设计配合和专业协调的
需要 ◆知识拓展要求和学科交叉
的趋势 ◆新潮流新观念新趋势在建
筑中的体现
要求
◆ 较系统地掌握建筑设备工程的 专业基本理论知识，并了解本专业领 域的现状与发展趋势；
概 究及发展同样伴随着空气调节的进步。 冷热源方面，制冷起先是用于对食物的储藏和保
述
存，逐渐发展到了工业上的采用。在19世纪，第 一次工业革命，蒸汽锅炉的产生及在西欧的发展
与运用，给空气调节工程提供了热源和动力。
供热技术
供
供暖就是用人工方法向室内供
热 给热量，保持一定的室内温度，以创
发
造适宜的生活环境或工作环境的技术
调
相当长一段时间内 “是自然的发展
发
过程，是人类智慧力求改善的结果”。 虽然原始的空调形式出现于几百年甚
展
至上千年前，但是其作为一门艺术和
综
科学真正开始于19世纪末期。
述
我们现在所定义的空调出现于从18世
纪90年代到19世纪初的一
19世紀，英国科学家及发明家麦克· 法拉第(Michael Faraday)，发现压
一套科学的空调系统必须具备四
项功能，即控制温度、控制湿度、控
科
制空气循环与通风和净化空气。 ——开利
学
对空调的定义
空
开利把技术命名为空气调节，并在同
调
年将其用于专利申请中，作为“水调节”
的
的代替品。 1906年5月，美国的多面手工程师克勒
发
谋(Stuart W．Cramer)在一次美国棉业
明
协会(ACMA)的会议上正式提出了“空气 调节”(Air Conditioning)术语，从而
1844年高里(Gorrie)在美国费城用封闭循环的空气制 冷机建立了一座空调站。
1859年法国人卡列(Carre)制成了氨水吸收式制冷机。
1875年卡列和林德(Linde)用氨作制冷剂，制成了氨 蒸气压缩式制冷机，从此蒸气压缩式制冷机一直占据 统治地位。
1910年左右，马利斯·莱兰克(Maurice L.ehlanc)在 巴黎发明了蒸气喷射式制冷机，
HVAC是Heating, Ventilation and
Air Conditioning 的英文缩写,就是
供热通风与空调工程。 既代表上
H 述内容的学科和技术，也代表上
V 述学科和技术所涉及到的行业和
A 产业。HVAC又指一门应用学科，
C 概
它在世界建筑设计和工程以及制 造业有广泛的影响，各国都有 HVAC协会，中国建筑学会暖通
国
市集中供热，开展节约能源工作，并提供了相
集
关法律保障实施
中
到2003年，我国有315个城市建设了集中供热
供
设施，已形成很大规模，并正向大型化发展。
热
发
展
史
区域供暖一般是指单台容量在7~14MW（10~20t/h）以 上的锅炉，热效率都在75%~80%左右，并配备有较完 备的水处理装置和消烟除尘装置。城市建筑较为密集 的区域可优先选用。 区域供暖以北欧的丹麦和芬兰为主。丹麦70 %的区域 供热是由热电同供的热电厂(CHP) 提供的, 其生产效率
1911年12月，开利博士得出来空气干
开
球、湿球和露点温度之间的关系，以及 空气湿热、潜热和比焓值之间关系的计
利
算公式。
与
1911：开利向机械工程师美国分会发 表论文《合理的温湿度公式》，成为空
空
调行业最基本的理论。
调
1922年，开利博士发明了世界上第一
台离心式冷水机组。
1902年空调系统首次 在印刷厂应用
满足室内人员和生产过程的需要。
最早的通风可以追溯到几千年前，当人类 把火引入住宅后，发现需要在屋顶开窗以便
通
于排烟和给火的燃烧提供空气。这种对燃烧 的控制给空间通风提供了最初的灵感（刺
风
激）。 原始的埃及人发现在室内从事石刻的工匠
发
比在室外的工匠更容易患上呼吸系统疾病， 对粉尘的控制成为了通风的第二大任务。
为空气调节命名。
韦利士·加利亚将“空气调节”
放进其1907年创办的公司名称：
科
美国加利亚空气调节公司 (今开
学
利公司)。
空
空调的发明已经列入20世纪全球
调
十大发明之一，它首次向世界证 明了人类对环境温度、湿度、通
的
风和空气品质的控制能力。
发
明
1911年，芝加哥建立了第一座空调电
空
影院，随后两座是在洛杉矶和纽约
号专利权，获得了肯定。这台新机器给
空 历史上第一个空调医院提供了冰和冷空 调 气。这个过程是20世纪初广泛用于航海
船只的压缩空气冰制冷机器的前身。
发 正像瓦特兄弟发明蒸汽机改变了之前的 展 陆地运输系统那样，John Gorrie的成就改 史 变了人类控制环境的能力。
1972年，Raymond B.Becker of
念 分会即中国的官方代表机构。
采暖在很早的时候，用烧火来御寒，以此来加热 室内的空气。但这只局限于室内空气温度的改变，
只是对室内空气温度这单一参数的调控。
HVAC
通风从古代的手摇扇手动通风发展到了机械通风， 这也给空气调节系统的发展奠定了基本的条件，
而后通风从机械通风到多元通风，进而又开始自
然通风在建筑的中的利用，近年来置换通风的研
区 区域示供意热图系统约在芬为大兰9城的0市%区。接域丹近供麦9热0积%比极。例发分展别区为域4供7%热, 为占采供暖热热的源主。导地位，
域
供
暖
区域供热厂中的 总能系统
热电机组的流程图
制冷技术发展
制 冷 发 展 史
现代制冷技术作为一门科学，是19世纪中期和后期发 展起来的。
1834年，美国人波尔金斯(Perkins)试制成功了第一 台以乙醚为制冷剂的蒸气压缩式制冷机。
空
现空调的矿井。 自1925年到1931年，空调首次大规模
展 供热发展 史
局部供暖 集中供暖 区域供暖
局部供热
人类很早就开始以火的形式，获得 热能来供暖。这种局部取暖装置， 如火炉，火墙和火坑等。
供
热
发
局部供热就是热媒制备、热媒输送和热媒 利用三个主要部分在构造上都在一起的供
展
暖系统。如烟气供暖，电热供暖和燃气供 暖等。
史
集中供暖
瓦特发明 的蒸气机
供
集中供暖是以城市热网、区域热网或较大规模
集中供热居世界首位。到现在为止莫斯科的集中供热系
各
统是世界上规模最大的供热系统。城市集中供热普及率 达到了100%。
国
地处寒冷气候的北欧国家，如瑞典，丹麦，芬兰等国家， 在第二次世界大战以后，集中供热事业发展迅速，这三
个国家以集中热水供暖为主；挪威石油、电资源丰富,
集
主要采用集中热水供暖、电采暖; 冰岛地热资源丰富, 主 要采用地热采暖; 瑞典则主要为热泵供暖。
1.1建 筑设
备
概念 及
