摄像机图像干扰问题

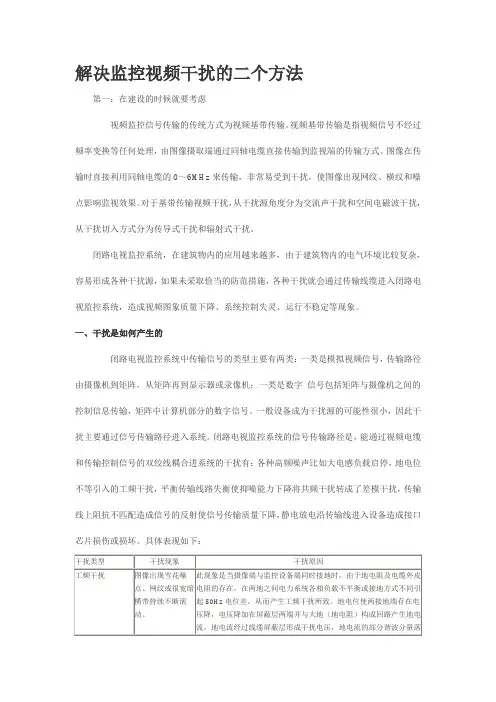

解决监控视频干扰的二个方法第一：在建设的时候就要考虑视频监控信号传输的传统方式为视频基带传输。

视频基带传输是指视频信号不经过频率变换等任何处理，由图像摄取端通过同轴电缆直接传输到监视端的传输方式。

图像在传输时直接利用同轴电缆的0～6MHz来传输，非常易受到干扰，使图像出现网纹、横纹和噪点影响监视效果。

对于基带传输视频干扰，从干扰源角度分为交流声干扰和空间电磁波干扰，从干扰切入方式分为传导式干扰和辐射式干扰。

闭路电视监控系统，在建筑物内的应用越来越多，由于建筑物内的电气环境比较复杂，容易形成各种干扰源，如果未采取恰当的防范措施，各种干扰就会通过传输线缆进入闭路电视监控系统，造成视频图象质量下降、系统控制失灵、运行不稳定等现象。

一、干扰是如何产生的闭路电视监控系统中传输信号的类型主要有两类：一类是模拟视频信号，传输路径由摄像机到矩阵，从矩阵再到显示器或录像机；一类是数字信号包括矩阵与摄像机之间的控制信息传输，矩阵中计算机部分的数字信号。

一般设备成为干扰源的可能性很小，因此干扰主要通过信号传输路径进入系统。

闭路电视监控系统的信号传输路径是，能通过视频电缆和传输控制信号的双绞线耦合进系统的干扰有：各种高频噪声比如大电感负载启停，地电位不等引入的工频干扰，平衡传输线路失衡使抑噪能力下降将共频干扰转成了差模干扰，传输线上阻抗不匹配造成信号的反射使信号传输质量下降，静电放电沿传输线进入设备造成接口芯片损伤或损坏。

具体表现如下：做安防工程，经常遇到的就是干扰问题，现实中的干扰现象越来越多，如果按照工艺要求施工的话，工程量将非常巨大。

所有的管线要地埋或者穿屏蔽，电源线缆与视频线缆要隔开距离传输，另外线缆不能太长，75-5的视频线缆不能超过500米。

另外在布线的过程中暴力布线很严重，往往会将线缆的屏蔽层给损伤，这样就会导致外界干扰信号介入，对视频信号进行干扰，所以综合下来干扰基本出现在：1、电源干扰：由于电源线缆和视频信号线缆平行而导致干扰信号介入。

如果监视器上出现木纹状的干扰，轻微的时候不会淹没正常的图像，但是严重的时候图像就没有办法看了。

监控设备中出现这种故障的原因比较多，下面我们就和大家分析一下监控技术中监控视频水波纹状干扰的分析和处理方法。

①、由于供电系统的电源而引起的。

在正常的电源（50周的正弦波）上叠加有干扰信号。

而这种电源上的干扰信号，多来自本电网中使用可控硅的设备。

特别是大电流、高电压的可控硅设备，对电网的污染非常严重，这就导致了同一电网中的电源不"洁净"。

比如本电网中有大功率可控硅调频调速装置、可控硅整流装置、可控硅交直流变换装置等等，都会对电源产生污染。

这种情况的解决方法比较简单，只要对整个系统采用净化电源或在线UPS供电就基本上可以得到解决。

②、由于传输线的特性阻抗不匹配引起的故障现象。

这种现象的表现形式是在监视器的画面上产生若干条间距相等的竖条干扰，干扰信号的频率基本上是行频的整数倍。

这是由于视频传输线的特性阻抗不是75Ω而导致阻抗失配造成的。

也可以说，产生这种干扰现象是由视频电缆的特性阻抗和分布参数都不符合要求综合引起的。

解决的方法一般靠"始端串接电阻"或"终端并接电阻"的方法去解决。

另外，值得注意的是，在视频传输距离很短时（一般为150米以内），使用上述阻抗失配和分布参数过大的视频电缆不一定会出现上述的干扰现象。

解决上述问题的根本办法是在选购视频电缆时，一定要保证质量。

必要时应对电缆进行抽样检测。

③、视频传输线的质量不好，特别是屏蔽性能差（屏蔽网不是质量很好的铜线网，或屏蔽网过稀而起不到屏蔽作用）。

与此同时，这类视频线的线电阻过大，因而造成信号产生较大衰减也是加重故障的原因。

此外，这类视频线的特性阻抗不是75Ω以及参数超出规定也是产生故障的原因之一。

由于产生上述的干扰现象不一定就是视频线不良而产生的故障，因此这种故障原因在判断时要准确和慎重。

只有当排除了其它可能后，才能从视频线不良的角度去考虑。

监控摄像机常见故障分析及处置方式(2021-02-16 09:30:49)一、图像有干扰(例如:斜纹,水波纹,横线)此种情况不必然是产品本身问题，很多情况下是由于以下原因造成的：(1)线材质量问题，建议尽可能利用国标线材。

质量较差的线材在传输进程中衰减信号，易出现被干扰现象。

(2)视频线或摄像机被强磁场干扰。

强磁场源如：大功率电动机，高频发射机等。

强磁场将会对绝大多数摄像机产生干扰。

(3)稳压电源内部电容滤波不良。

在利用一体变焦摄像机中，请尽可能不要利用集中供电。

(4)传输线路太长。

(5)视频线的BNC头制做工艺差。

(6)雷击造成摄像机无图像(一般为DSP,CPU,电源板损坏)。

(7)摄像机工作中电源电压太高。

摄像机用12伏直流工作电源的实际输出电压超过直流17伏，造成电源板损坏。

(8)BNC头松动。

(9)电源变压器损坏。

(10)220V交流供电电网电压波动太大。

建议监控系统采用UPS(净化稳压电源)220伏交流电源集中供给方式，同时尽可能做视频和电源的防雷处置.(11)摄像机的聚焦模式有两种方式，可在摄像机菜单中调整，建议尽可能调成自动聚焦。

A.键控自动(手动模式,必需调焦后才集聚焦)B.自动/手动(自动模式)摄像机在自动聚焦模式下仍然出现聚焦不清楚的现象,请检查摄像机菜单2中的聚焦范围选项,聚焦效果最佳时应为1厘米选项值.有时镜头上有尘埃或异物,摄像机缘选择自动聚焦在尘埃上而显示出聚焦不清,此时,可试试用专业镜头布先擦试镜头.此几种情况对任何一体化摄像机都可以造成干扰。

如有以上情况，请用户先按照现场情况进行调整，对故障原因进行简单排查，以避免造成没必要要的运输本钱及延误您的时间。

二、问：什么是最低照度？什么是感光度？代表什么？答：最低照度是测量摄像机感光度的一种方式，换句话说，摄像性能在多黑的条件下看到可用的影像。

可是因为没有管理的国际标准，因此每一个大型CCD制造商都有自己测量CCD感光度的方式。

摄像机图像干扰问题工程施工中经常有些图像受干扰，其原因主要有以下几点：A. 视频线里的屏蔽由于磨破等原因与金属线槽等接触受干扰。

解决方法：布线时应注意不要弄破视频线的最外层绝缘层，每一路的视频线应没有接头，既防止因连接不好造成图像易受干扰，也防止图像质量下降。

B.摄像机视频线经过大型机电设备（如大功率空调等）、高压线等，没有进行防干扰的屏蔽处理。

解决方法：监控系统取电时应不在大型机电用电处取，视频线在经过大型机电设备、高压线时应有金属护管或金属线槽。

C. 某些装在码头、大厦等较远的摄像机受干扰。

解决方法：所装的摄像机应与金属立柱或墙面、天花等进行绝缘处理，如用到金属支架安装摄像机，摄像机应与金属支架进行绝缘处理或金属支架与所连的金属立柱或墙面、天花板等进行绝缘处理。

D. 电源接地电位差造成。

在某些系统中,如摄像机不是在控制室统一供电,摄像机如按要求需接地线,但有时接地时因取得电源有干扰而对视频信号有干扰,解决方法：把地线取掉，干扰消失怎样提高红外防水摄像机的抗干扰能力1、频信号的干扰在图像上表现为地花点和50Hz横纹滚动，对于雪花点干扰是由于传输线上信号衰减以及耦合了高频干扰所致，这种干扰比较容易消除，在摄像机与控制矩阵之间合理位置增加一个视频放大器，将信号的信噪比提高，或者改变视频电缆的路径避开高频干扰源，高频干扰的问题可基本上得到解决。

2、较难解决的是50Hz横纹滚动及进一步加高频干扰的情况。

为了抑制上述干扰，首先分析一下造成上述问题的原因。

摄像机要求的供电电源一般有三种：直流12V、交流24V或220V，大多数工程应用中的供电电源是另外布设供电电源给摄像机供电，摄像机输出图像经过一条软性的视频电缆从管道的送出，视频电缆和供电电缆与其他的动力线捆绑在一起，当其他动力运行时牵引电机运行产生的电磁场沿照明动力线传播，显然会影响摄像机供电电缆和视频电缆，当视频电缆的屏蔽层不够严密时，高频干扰就经视频电缆传回监视器。
