盘扣架方案(带计算书、带悬挑方案)

1.24 脚手架工程施工方案与技术措施1.24.1 脚手架工程简介1 脚手架选型结合本工程结构特点，综合考虑工程成本、施工效率、建筑物外形及高度，本工程双排外脚手架使用承插型盘扣式脚手架。

其优点如下：1) 节点抗扭转能力强，强度、刚度、稳定性可靠，施工安全得到有效保障；2) 模块化、工具化作业，搭拆快捷，大幅提高施工效率；3) 节约用钢量，高承载力的盘扣架搭设密度远低于传统架，有效降低施工成本及各项配套费；4) 无零散配件，不易丢失，损耗极低，并方便运输及清点；5) 构件全部采用热镀锌防腐工艺，较传统脚手架提高10倍以上使用寿命，同时不会因锈蚀而降低承载力。

2 脚手架方案选择本工程各部位脚手架方案选择详见表1.24.1-1。

序号部位脚手架选型概述备注和型钢制作，主要构件之间采用螺栓连接。

5 卸料平台采用悬挑式卸料平台，用于二次结构及周转材料倒运。

使用至地上结构完成。

3 脚手架搭设效果图本工程承插型盘扣式脚手架搭设整体效果见图 1.24.1-1，局部效果见图1.24.1-2。

图1.24.1-1 承插型盘扣式脚手架整体搭设效果图图1.24.1-2 承插型盘扣式脚手架局部搭设效果图1.24.2 脚手架工程施工组织与流程1 脚手架搭设总体部署本工程各部位脚手架搭设总体部署详见表1.24.2-1。

表1.24.2-1 脚手架搭设总体部署2 脚手架材料要求脚手架各种材料要求见表1.24.2-2。

表1.24.2-2 脚手架各种材料要求3 脚手架搭设区域地下结构脚手架搭设范围示意图见图1.24.2-1。

复合土钉墙，图1.24.2-1 地下结构脚手架搭设范围示意图地上结构脚手架搭设范围示意图见图1.24.2-2。

图1.24.2-2 地上结构脚手架搭设范围示意图1.24.3 脚手架工程施工方法1 脚手架搭设参数各部位脚手架搭设主要参数详见表1.24.3-1。

2 脚手架搭设施工工艺流程1) 脚手架搭设施工工艺流程详见图1.24.3-1。

图1.24.3-1 脚手架施工工艺流程2) 脚手架悬挑工艺流程详见图1.24.3-2。

图1.24.3-2 脚手架悬挑工艺流程3 脚手架施工方法1) 脚手架搭设节点及搭设施工方法详见表1.24.3-2。

表1.24.3-2 脚手架搭设施工方法序号节点脚手架施工方法1 立杆设置可调底座调整立杆连接盘示意1)立杆应通过立杆连接套管承插连接，脚手架首层立杆应采用不同长度的立杆交错布置，错开立杆竖向距离不应小于500mm，立杆底部应配置可调底座。

当地基高差较大时，可利用立杆0.5m节点位差进行调整。

2)立杆底部设置垫板，垫板尺寸采用长度不少于2跨、厚度不小于50mm、宽度不小于200mm的木垫板或槽钢。

2 连墙件硬撑钢管安全网软拉钢筋连墙件软拉硬撑示意图1)本工程连墙件采用软拉硬撑形式(在结构柱处增设“抱柱”连接)。

柔性钢筋需在结构施工时预锚在混凝土结构中。

2)本工程F-03-01地块大部分区域层高为3.3m、首层5.5m，4#楼首层及二层层高5.5m、三层层高11m；F-05-01地块大部分区域层高为4.2m、首层5.5m，2#楼大部分区域层高为5.5m，3#、4#楼首层层高5.55m。

局部连墙件不能满足二步三跨设置，应在其他部位加设连墙件。

3)加设的连墙件在混凝土结构施工阶段，在边柱跨中板面及顶板底埋设200×100mm钢板，外架搭设时，焊接竖向通长[20a槽钢顶住楼层上下两端，作为连墙件附着装置。

3 立面斜杆或剪刀撑每5跨每层设斜杆每5跨设扣件钢管剪刀撑1—斜杆； 2—立杆； 3—两端竖向斜杆； 4—水平杆； 5—扣件钢管剪刀撑沿架体外侧纵向每5跨每层设置一根竖向斜杆或每5跨间设置扣件钢管剪刀撑，端跨的横向每层应设置竖向斜杆。

4 水平斜杆1—立杆； 2—水平斜杆； 3—水平杆双排脚手架水平斜杆设置：对于双排脚手架的每步水平杆层应按每5跨设置水平斜杆。

5 人行斜坡道钢梯布置平面图钢梯布置立面图本工程施工楼梯采用挂扣式钢梯。

钢梯结构与外架相连，平面尺寸3.6m×1.8m。

挂梯规格1800mm×2000mm×250mm，钢踏板规格为1800mm×250mm，挂梯斜道两侧及平台外围设置护杆和挡脚板，护杆为2道0.5m间距栏杆，挡脚板高度为200mm。

6 移动式脚手架本工程室内装修及安装工程脚手架采用移动式脚手架，支架立柱采用48.3×3.6钢管焊接组装，加设24×2.0斜撑，步距不大于1.8m，上部搭设1.5m高栏杆，且满铺50mm厚脚手板与踢脚板，使用时须将四角滑轮固定，避免自行移动。

7 卸料平台卸料平台侧立面卸料平台尺寸为3m×4m，主梁采用[22槽钢，次梁采用[16槽钢@1000mm，铺板采用50mm厚木板，钢丝绳采用φ15.5mm，绳与平台夹角为45°；卸料平台外挑部分设防护栏杆，防护栏高1.2m。

设两道护身栏杆和一道挡脚板，防护栏四周用模板封闭。

8安全通道安全通道侧立面安全通道正立面1)本工程采用工具式安全通道，安全通道宽4m、长6m、高4m。

防护棚采用双层硬防护，两层之间距离600mm，分别满铺50mm厚木板，通道两侧及上部采用模板封闭并挂设安全警示标识。

2)工具式安全通道立杆采用80mm钢立柱，水平杆及斜杆采用L40×3角钢，各杆件之间采用M10螺栓进行连接。

通道入口两侧用L50×3角钢搭设立柱用于搭设安全标语。

2) 双排外脚手架悬挑具体做法详见表1.24.3-3。

表1.24.3-3 脚手架悬挑做法序号工序要点施工方法1 预埋预制螺栓双螺帽固定20螺栓垫片18#工字钢结构板钢板与螺栓焊接两边木楔楔紧预埋螺栓锚固示意图预制螺栓采用两根Φ20细丝螺栓焊接于5mm厚钢板上，在悬挑层钢筋绑扎前，先在模板上按设计的步距放好型钢的中心线，后将预制螺栓件用铁钉固定在结构板底，中心线要在两个螺栓中间，用塑料胶带包住露出楼板部分的螺栓(防止浇筑混凝土时泥浆溅在螺栓上)。

内角连接件安装悬挑梁内角连接件立面图内角连接件采用在结构柱中预埋M25螺栓的方法与结构进行锚固。

非转角部位不能穿墙柱的情况也可采用“预埋螺栓+连接件”的方法将悬挑梁与柱(墙)锚固连接。

转角悬挑梁安装型钢悬挑梁连接平面图（不穿混凝土外墙柱）1)采用转角连接件、内角连接件将型钢悬挑梁与型钢连梁进行组合连接。

连梁采用16#工字钢。

悬挑大角梁下方用16#工字钢做斜撑，斜撑与混凝土的锚固同内角连接件。

2)非转角部位不能穿墙柱的情况也可采用连接件将悬挑梁与柱(墙)锚固连接。

1.24.4 脚手架工程施工技术措施脚手架工程施工技术措施详见表1.24.4-1。

表1.24.4-1 脚手架工程施工技术措施1.24.5 脚手架工程施工安全保证措施脚手架工程安全保证措施见表1.24.5-1。

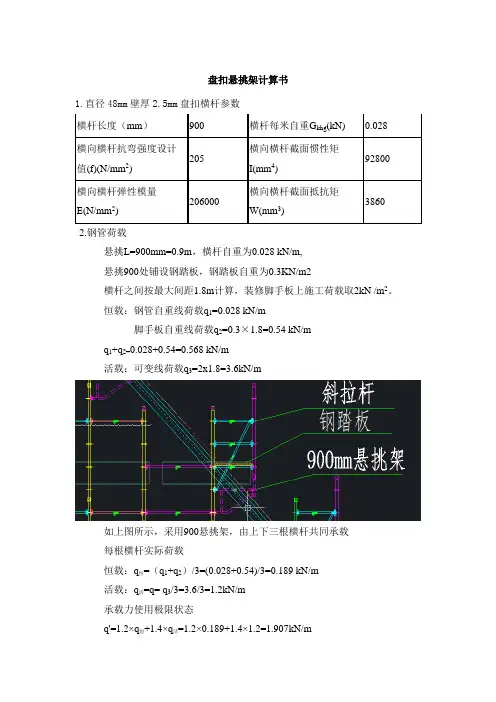

表1.24.5-1 脚手架工程安全保证措施1.24.6 计算书本计算书中各参数均为计算参数(相较方案参数严格)，只作为计算依据，施工时以方案为准。

1.24.6.1 盘扣式脚手架计算书1 计算依据：1) 《建筑施工承插型盘扣式钢管支架安全技术规程》 JGJ231-20102) 《建筑地基基础设计规范》GB50007-20113) 《建筑结构荷载规范》GB50009-20124) 《钢结构设计规范》GB50017-20032 脚手架计算参数见表1.24.6-1。

表1.24.6-1 脚手架参数3 荷载设计设计见表1.24.6-2。

表1.24.6-2 荷载设计4 横向横杆验算相关验算参数见表1.24.6-3。

序号各项参数(kN) 0.032 1 横向横杆钢管类型A-SG-900 横向横杆自重Gkhg(kN) 0.05 2 纵向横杆钢管类型A-SG-1500 纵向横杆自重Gkzg3 横向横杆抗弯强度设计值(f)(N/mm2) 205 横向横杆截面惯性矩I(mm4) 928004 横向横杆弹性模量E(N/mm2) 206000 横向横杆截面抵抗矩W(mm3) 3860承载力使用极限状态q=1.2×(G khg/l b+G kjb*l a)+1.4×Q kjj×l a=1.2×(0.032/0.9+0.35×1.5)+1.4×3.0×1.5=6.973kN/m正常使用极限状态q＇=(G khg/l b+G kjb×l a)+Q kjj×l a=(0.032/0.9+0.35×1.5)+3.0×1.5=5.061kN/m计算简图见图1.24.6-1所示。

图1.24.6-1 计算简图1) 抗弯验算M max=ql b2/8=6.973×0.92/8=0.706kN·mσ=M max/W=0.706×106/3860=182.90N/mm2≤[f]=205N/mm2满足要求。

2) 挠度验算V max=5q＇l b4/(384EI)=5×5.061×9004/(384×206000×92800) =2.26mm≤[ν]＝min[l b/150，10] = min[900/150，10] =6mm满足要求。

3) 支座反力计算承载力使用极限状态R1=R2= ql b/2=6.973×0.9/2=3.138kN正常使用极限状态R1＇=R2＇= q＇l b/2=5.061×0.9/2=2.277kN5 荷载计算荷载计算参数见表1.24.6-4。

单立杆静荷载计算：1) 结构自重标准值NG1k(1)立杆的自重标准值NG1k1外立杆：NG1k1=H×G k1/2.0=25.7×0.099/2.0=1.272kN内立杆：NG1k1= 1.272kN(2)纵向横杆的自重标准值NG1k2外立杆：NG1k2=G kzg×(n+1)=0.050×(12+1)=0.650kN内立杆：NG1k2= 0.650kN(3)横向横杆的自重标准值NG1k3外立杆：NG1k3=G khg×(n+1)/2=0.032×(12+1)/2=0.208kN内立杆：NG1k3= 0.208kN(4)外斜杆的自重标准值NG1k4外立杆：NG1k4=G kwg×n×1/5=0.074×12×1/5=0.178kN1/5表示专用外斜杆5跨1设(5)水平斜杆的自重标准值NG1k5外立杆：NG1k5=(n+1)×G ksg×1/5/2=(12+1)×0.057×1/5/2=0.07kN1/5表示水平斜杆5跨1设内立杆：NG1k5=0.07kN结构自重标准值NG1k总计外立杆：NG1k= NG1k1+ NG1k2+ NG1k3+ NG1k4+ NG1k5=1.272+0.650+0.208+0.178+0.074=2.382kN内立杆：NG1k= NG1k1+ NG1k2+ NG1k3+ NG1k5 =1.272+0.650+0.21+0.074=2.204kN 2) 构配件自重标准值NG2k(1)脚手板的自重标准值NG2k1外立杆：NG2k1=(n+1)×l a×l b×G kjb×1/2/2=(12+1)×1.5×0.9×0.350×1/2/2=1.536kN1/2表示脚手板2步1设内立杆：NG2k1=1.536kN(2)栏杆挡脚板的自重标准值NG2k2外立杆：NG2k2=(n+1)×l a×G kdb×1/2 =(12+1)×1.5×0.17×1/2=1.658kN1/2表示挡脚板2步1设(3)围护材料的自重标准值NG2k3外立杆：NG2k3=G kmw×l a×H =0.01×1.5×25.7=0.386kN构配件自重标准值NG2k总计外立杆：NG2k= NG2k1+ NG2k2+ NG2k3=1.536+1.658+0.386=3.579kN内立杆：NG2k= NG2k1 = 1.536kN单立杆施工活荷载计算外立杆：NQ1k= l a×l b×(n jj×Q kjj)/2 =1.5×0.9×(1×3)/2=2.02kN内立杆：NQ1k=2.02kN组合风荷载作用下单立杆轴向力：外立杆：N =1.2×(NG1k+NG2k)+0.900×1.4NQ1k =1.2×(2.382+3.579)+0.900×1.4×2.02=9.704kN内立杆：N =1.2×(NG1k+NG2k)+0.900×1.4NQ1k =1.2×(2.204+1.536)+0.900×1.4×2.02=7.039kN6 立杆稳定性验算相关验算参数见表1.24.6-5。
