变电站交直流系统运行及故障处理精编

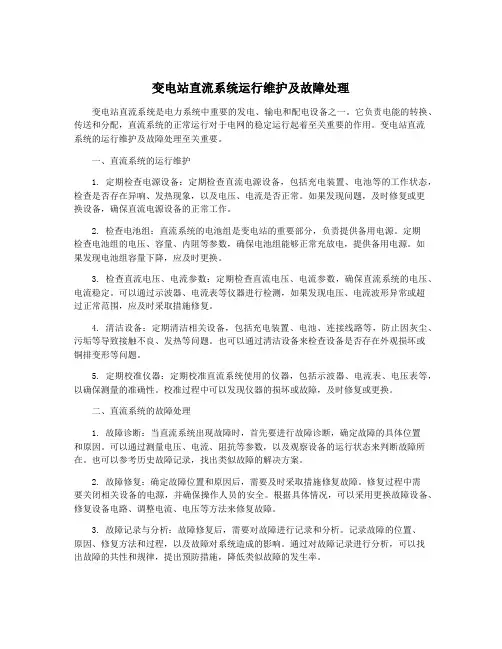

变电站直流系统运行维护及故障处理变电站直流系统是电力系统中重要的发电、输电和配电设备之一。

它负责电能的转换、传送和分配，直流系统的正常运行对于电网的稳定运行起着至关重要的作用。

变电站直流系统的运行维护及故障处理至关重要。

一、直流系统的运行维护1. 定期检查电源设备：定期检查直流电源设备，包括充电装置、电池等的工作状态，检查是否存在异响、发热现象，以及电压、电流是否正常。

如果发现问题，及时修复或更换设备，确保直流电源设备的正常工作。

2. 检查电池组：直流系统的电池组是变电站的重要部分，负责提供备用电源。

定期检查电池组的电压、容量、内阻等参数，确保电池组能够正常充放电，提供备用电源。

如果发现电池组容量下降，应及时更换。

3. 检查直流电压、电流参数：定期检查直流电压、电流参数，确保直流系统的电压、电流稳定。

可以通过示波器、电流表等仪器进行检测，如果发现电压、电流波形异常或超过正常范围，应及时采取措施修复。

4. 清洁设备：定期清洁相关设备，包括充电装置、电池、连接线路等，防止因灰尘、污垢等导致接触不良、发热等问题。

也可以通过清洁设备来检查设备是否存在外观损坏或铜排变形等问题。

5. 定期校准仪器：定期校准直流系统使用的仪器，包括示波器、电流表、电压表等，以确保测量的准确性。

校准过程中可以发现仪器的损坏或故障，及时修复或更换。

二、直流系统的故障处理1. 故障诊断：当直流系统出现故障时，首先要进行故障诊断，确定故障的具体位置和原因。

可以通过测量电压、电流、阻抗等参数，以及观察设备的运行状态来判断故障所在。

也可以参考历史故障记录，找出类似故障的解决方案。

2. 故障修复：确定故障位置和原因后，需要及时采取措施修复故障。

修复过程中需要关闭相关设备的电源，并确保操作人员的安全。

根据具体情况，可以采用更换故障设备、修复设备电路、调整电流、电压等方法来修复故障。

3. 故障记录与分析：故障修复后，需要对故障进行记录和分析。

变电站直流系统运行维护及故障处理变电站直流系统运行维护及故障处理是变电站运行中的重要工作内容，直流系统在电力传输和变换中扮演着重要的角色。

本文将介绍变电站直流系统的运行维护方法和常见故障处理技巧。

变电站直流系统的运行维护需要定期进行。

定期检查电源和电池组的工作状态，包括电源的输出电压、电流和稳定性等参数。

检查电池组的电压、电流以及内阻等参数，确保其正常工作。

定期清洁电源和电池组的触点，确保接触良好，减少接触阻抗。

还需要定期检查直流系统的继电保护装置和控制装置，确保其正常工作。

定期对直流系统进行绝缘检测，及时排除潮湿和漏电问题。

变电站直流系统的故障处理需要掌握一些基本技巧。

当直流系统的电源出现故障时，应先检查电源的输入电压和输出电压，查明故障原因。

如果是电源故障，应及时更换或修理电源，并重新校对输出电压。

当直流系统的电池组出现故障时，应先检查电池电压和电流是否正常，以及电池内阻是否超标。

如果发现异常，应及时更换故障电池，并对新电池进行校对。

当直流系统的继电保护装置和控制装置出现故障时，应先检查其是否正常工作，如发现异常应及时修复或更换故障装置。

当直流系统发生漏电或潮湿等问题时，应及时排除涉水和潮湿问题，并进行绝缘检测，必要时更换绝缘件。

变电站直流系统的运行维护及故障处理是一个复杂而重要的工作。

运行维护需要定期检查电源、电池组、继电保护装置等部件的工作状态，确保其正常工作。

故障处理则需要根据故障类型进行具体的检查和处理，及时修复或更换故障部件。

这些工作的目的是确保变电站直流系统的安全稳定运行，提高电力传输和变换的效率。

变电站直流系统介绍及常见故障处理变电站直流系统用于高压电力传输和分配系统中交流电的转换成直流电。

变电站直流系统由直流电源、电池组、充电设备、直流低压配电室和控制室等组成。

直流电源提供高质量的电源电流，电池组作为应急备战系统，能够在交流电源故障时提供长时间的电力保障。

为了保证直流系统的正常运行，需要对常见故障加以处理。

一、常见故障及其处理1. 直流供电系统低压断路器跳闸解决方法：首先检查直流电源输出电压是否正常，然后分别检查电池组输出电压、直流负载电流和分支电源输入电压是否正常，确定故障点进行排除。

2. 电池组渗液解决方法：对于存在渗液情况，应立即检查电池组液位是否正常，如出现液位下降现象，则应及时添加脱气水，并检查电池电解液的比重值，确保电池组运行稳定。

3. 直流电源输出电压不稳定解决方法：在进行干扰分析后，应调整直流电源的输出电压和工作电流，尽可能减小电源产生的干扰影响。

二、如何确保直流系统正常运行1. 做好维护工作变电站直流系统的维护包括对直流电源、电池组、充电设备、直流低压配电室、控制室等各部件的维护检查和监控，从而确保系统的安全运行。

同时，应定期对系统设备进行保养维护，发现问题及时排除。

电池组是直流系统中重要的应急备战设备，其电解液的质量直接影响电池的开放电路电压和长期存储容量，应严格控制电池电解液的比重值，并定期添加脱气水，以保证电池组的正常运行。

3. 控制电气环境的质量直流电源、电池组等电气设备对于电气环境质量的要求非常高，例如电磁干扰和电磁泄漏，此时需采取措施，比如安排漏电保护器，减小干扰源的输出电压和电流等，以保证电气环境的质量。

总之，要确保变电站直流系统的正常运行，需要定期进行设备检查和维护，保证电池组电解液的质量和控制电气环境的质量。

此外，对于常见故障需要及时做好故障排查和处理，以确保系统的持续稳定运行。

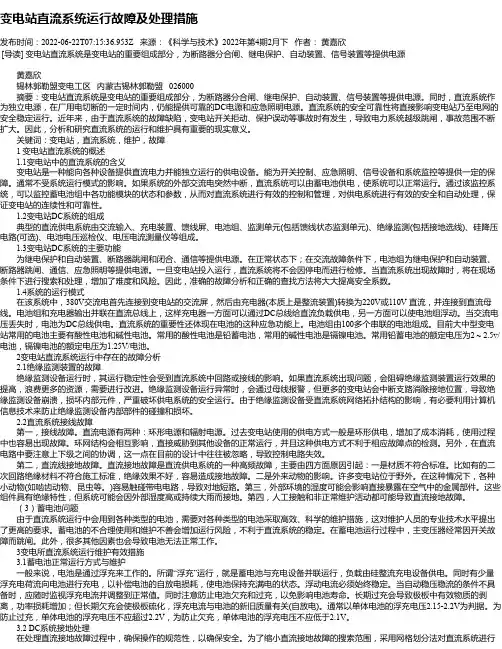

变电站直流系统运行故障及处理措施发布时间：2022-06-22T07:15:36.953Z 来源：《科学与技术》2022年第4期2月下作者：黄嘉欣[导读] 变电站直流系统是变电站的重要组成部分，为断路器分合闸、继电保护、自动装置、信号装置等提供电源黄嘉欣锡林郭勒盟变电工区内蒙古锡林郭勒盟 026000摘要：变电站直流系统是变电站的重要组成部分，为断路器分合闸、继电保护、自动装置、信号装置等提供电源。

同时，直流系统作为独立电源，在厂用电切断的一定时间内，仍能提供可靠的DC电源和应急照明电源。

直流系统的安全可靠性将直接影响变电站乃至电网的安全稳定运行。

近年来，由于直流系统的故障缺陷，变电站开关拒动、保护误动等事故时有发生，导致电力系统越级跳闸，事故范围不断扩大。

因此，分析和研究直流系统的运行和维护具有重要的现实意义。

关键词：变电站，直流系统，维护，故障1 变电站直流系统的概述1.1变电站中的直流系统的含义变电站是一种能向各种设备提供直流电力并能独立运行的供电设备。

能为开关控制、应急照明、信号设备和系统监控等提供一定的保障。

通常不受系统运行模式的影响。

如果系统的外部交流电突然中断，直流系统可以由蓄电池供电，使系统可以正常运行。

通过该监控系统，可以监控蓄电池组中各功能模块的状态和参数，从而对直流系统进行有效的控制和管理，对供电系统进行有效的安全和自动处理，保证变电站的连续性和可靠性。

1.2变电站DC系统的组成典型的直流供电系统由交流输入、充电装置、馈线屏、电池组、监测单元(包括馈线状态监测单元)、绝缘监测(包括接地选线)、硅降压电路(可选)、电池电压巡检仪、电压电流测量仪等组成。

1.3变电站DC系统的主要功能为继电保护和自动装置、断路器跳闸和闭合、通信等提供电源。

在正常状态下；在交流故障条件下，电池组为继电保护和自动装置、断路器跳闸、通信、应急照明等提供电源。

一旦变电站投入运行，直流系统将不会因停电而进行检修。

变电站直流系统运行维护及故障处理变电站直流系统是电力系统中不可或缺的一部分，它是保障电力稳定运行的重要组成部分。

直流系统主要由直流电源、直流配电系统和直流负载组成。

本文将重点介绍变电站直流系统的运行维护和故障处理。

1. 直流电源的运行维护直流电源是直流系统的重要组成部分，直接影响直流系统的稳定运行。

因此，直流电源平时需要进行定期检查和维护，包括：(1) 定期清洁直流电源，保持清洁干燥。

(2) 检查直流电源输出电压和电流是否符合要求。

(3) 检测直流电源输出端的接线是否紧固、接触良好。

(4) 检查直流电源电池的电压、电流和温度是否正常。

如发现电池出现放电不足，应及时更换电池。

(5) 定期测试直流电源的漏电流和绝缘电阻等安全指标，确保直流电源安全。

直流配电系统是直接向各个直流设备供电的系统。

因此，它的稳定性和可靠性对系统正常运行至关重要。

直流配电系统的运行维护包括：(2) 检查直流配电系统的绝缘电阻以确保配电系统的安全性。

(3) 检查直流配电系统的负载的连接和运行状态。

(4) 定期检查并更换受损的配电线路，重新固定锁紧组件和松散的螺栓。

(5) 定期检查并更换制冷系统的滤清器以确保直流系统的温度稳定。

直流负载是直流系统中消耗电能的设备。

因此其状态对直流系统性能也有着具有直接影响。

直流负载的运行维护包括：(1) 关注直流负载的输入电压和电流的情况。

如果负载电流过大，必须及时停止向负载供电，防止负载损坏或烧毁直流系统。

(2) 定期检查直流负载的使用状态和电气传输器。

如有问题及时进行维修或更换。

(3) 清理和更换直流负载风扇。

定期更换直流负载部件。

(4) 定期更换直流负载继电器和保险丝，确保负载开关的可靠性。

直流系统在运行中可能会出现各种各样的问题，包括：直流电源故障、直流配电故障、直流负载故障等。

以下是针对常见故障的处理方法：(1) 直流电源输出电流过大或过小：需要检查电池状态和是否需要更换电池。

如果电池状态正常，检查电源电路中电阻是否正常。

变电站直流系统运行维护及故障处理变电站直流系统是电网中重要的组成部分，对电网的稳定运行有着重要的作用。

为了保障直流系统的正常运行，需要进行定期维护和及时处理故障。

变电站直流系统的运行维护包括以下几个方面：1. 定期检查直流系统设备的运行状态。

包括查看直流设备的接线情况、导线的磨损情况、母线的温度和电流负载等。

如发现设备运行异常或存在问题，及时进行修复或更换。

2. 定期检查直流系统的绝缘电阻。

绝缘电阻的检查可以通过使用专门的测试仪器来进行。

绝缘电阻过低可能导致设备互相漏电，增加了事故的发生风险。

3. 监测直流设备的工作温度。

直流设备的工作温度一般不应超过设备允许的最高温度。

如果超过最高温度，应及时采取措施，如增加通风设备或降低负载。

4. 定期检查直流设备的维护情况。

包括检查电池组的电压和容量，清洁设备的内部和外部，检查设备的安装螺栓是否松动等。

如果发现设备有故障或异常，及时报修和处理。

对于直流系统的故障处理，需要根据不同的故障情况采取相应的应对措施：1. 如果发现直流设备的故障，首先应停止使用该设备并切断电源。

然后进行故障排查，确定故障原因，如短路、接触不良或电压过高等。

根据故障原因选择相应的修复方法。

2. 如果发现直流设备发生电池过放、电池开路或电池渗酸等问题，需要停止使用该电池组，并及时更换或进行修复。

3. 如果直流系统的母线温度过高，可能是负载过大或通风不良所致。

可通过降低负载或增加通风设备来解决该问题。

4. 如果发现直流系统存在安全隐患，如火灾、漏电等，需要立即采取紧急措施，切断电源，并报警并报告上级领导，及时处理。

变电站直流系统运行维护及故障处理变电站直流系统是变电站的重要组成部分，主要作用是为直流设备（如直流电励磁系统、直流继电器保护等）提供电源。

直流系统的运行维护及故障处理对于保障变电站的安全运行具有重要意义。

下面将对变电站直流系统的运行维护及故障处理进行介绍。

一、直流电源系统的检查和维护1.检查和校验系统电压和电流表的准确性，确保读数精确。

2.检查和清洗系统中的电容器和电解电容器，清除灰尘和污渍。

3.检查和清洗系统中的开关和接触器，及时更换损坏的零部件。

4.检查和调整系统中的电压稳定器和电流限制器，确保它们的性能和稳定性。

5.检查直流系统的地线和接地电阻，确保系统的安全接地。

6.定期检查蓄电池组的电压、电阻、温度，清洗蓄电池板、拧紧蓄电池连接螺栓。

7.对蓄电池进行充电，确保其处于满电状态，防止电池电解液的蒸发和碱性盐沉积。

8.检查与直流系统相关的照明和防火设备，确保其正常工作状态。

1.蓄电池组温度过高在蓄电池组温度过高的情况下，需要进行以下处理：首先，确认其原因，一般是由于充电电流过大、电解液水分蒸发不足引起。

其次，降低充电电流，减少电池温度。

最后，添加适量的蒸馏水至电解液中，以恢复电池电解液的水分。

2.蓄电池组容量不足首先，排除蓄电池组连接电缆接触不良和接线端子松动的故障。

其次，对蓄电池组进行充电，使其迅速恢复正常运行状态。

最后，对蓄电池组的电压、电阻、温度等参数进行检查，确保其正常工作状态。

3.直流电源设备损坏首先，排除电源设备本身的故障。

其次，检查设备的保险丝、开关、接触器等部件是否正常。

最后，更换故障部件，确保设备能够正常运行。

总之，直流电源系统的运行维护及故障处理对于保障变电站的安全运行十分重要。

只有定期检查、及时维护，才能保证直流电源系统的正常工作，减少故障发生，提高变电站的安全性和稳定性。

变电站直流系统运行维护及故障处理摘要：变电站直流系统是变电站的重要组成部分，为变电站内的断路器分合闸、继电保护、自动装置、信号装置等提供电源。

同时作为独立电源，直流系统在站用电失电的情况下，仍能保证在一定时间内提供可靠的直流电源及事故照明电源。

直流系统的安全性、可靠性将直接影响到变电站甚至电网的安全稳定运行。

近年来，由于直流系统的故障缺陷导致变电站内开关拒动、保护误动等事故时有发生，造成了电力系统越级跳闸，扩大了事故影响范围。

因此，对直流系统运行维护进行分析研究，有很重要的实际意义。

关键词：变电站，直流系统，维护，故障1 变电站直流系统的概述1.1变电站中的直流系统的含义变电站是一种能向各种设备提供直流电源的、可独立操作的电源设备，可为开关控制、事故照明、信号设备以及系统监控等提供一定保障，其通常不会受到系统运行方式的影响。

如果系统的外部交流电出现忽然中断现象，可通过蓄电池向直流系统供电，从而使系统得以正常运行。

通过监控系统，可对蓄电池中各功能模块的状态与参数进行监测，从而可对直流系统进行有效的控制与管理，并可对电源系统进行有效的安全与自动化处理，进而可保证变电站的连续性与可靠性运行。

1.2变电站直流系统的组成一个典型的直流电源系统由交流输入、充电装置、馈电屏、蓄电池组、监控单元（含馈线状态监测单元）、绝缘监测（含接地选线）、硅降压回路（可选）、蓄电池电压巡检装置、电压电流测量表计等组成。

1.3变电站直流系统主要作用在正常状态下为继电保护及自动装置、断路器跳合闸、通信等提供电源；在交流电故障状态下，由蓄电池组对继电保护及自动装置、断路器跳合闸、通信、事故照明等提供电源。

变电站一经投运，直流系统将不会进行停电检修，当直流系统发生故障时，将在带电的情况下进行查找和处理，加大了难度和风险，因此准确的分析故障和正确的查找方法将会大大提高安全系数。

1.4直流系统的运行方式直流系统先由变电站交流屏接入380V交流电，经过充电机（实质上是整流装置）转为220V或者110V直流电接入直流母线，蓄电池组与充电机输出并列接入直流母线，这样一方面充电机可以经直流母线给直流负荷供电，另一方面也可以对蓄电池组进行浮充。

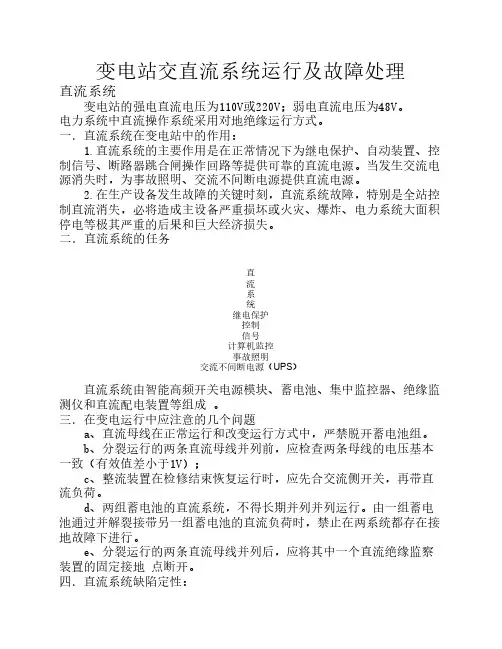

变电站交直流系统运行及故障处理直流系统变电站的强电直流电压为110V或220V；弱电直流电压为48V。

电力系统中直流操作系统采用对地绝缘运行方式。

一．直流系统在变电站中的作用：1.直流系统的主要作用是在正常情况下为继电保护、自动装置、控制信号、断路器跳合闸操作回路等提供可靠的直流电源。

当发生交流电源消失时，为事故照明、交流不间断电源提供直流电源。

2.在生产设备发生故障的关键时刻，直流系统故障，特别是全站控制直流消失，必将造成主设备严重损坏或火灾、爆炸、电力系统大面积停电等极其严重的后果和巨大经济损失。

二．直流系统的任务直流系统继电保护控制信号计算机监控事故照明交流不间断电源（UPS）直流系统由智能高频开关电源模块、蓄电池、集中监控器、绝缘监测仪和直流配电装置等组成 。

三．在变电运行中应注意的几个问题a、直流母线在正常运行和改变运行方式中，严禁脱开蓄电池组。

b、分裂运行的两条直流母线并列前，应检查两条母线的电压基本一致（有效值差小于1V）；c、整流装置在检修结束恢复运行时，应先合交流侧开关，再带直流负荷。

d、两组蓄电池的直流系统，不得长期并列并列运行。

由一组蓄电池通过并解裂接带另一组蓄电池的直流负荷时，禁止在两系统都存在接地故障下进行。

e、分裂运行的两条直流母线并列后，应将其中一个直流绝缘监察装置的固定接地 点断开。

四．直流系统缺陷定性：1. 严重缺陷• 充电装置停止工作；• 运行中蓄电池组温度异常；• 蓄电池室加热通风设备故障；• 蓄电池电解液不合格；• 直流绝缘监测装置工作异常。

2. 一般缺陷• 蓄电池接线接头轻微生盐；• 蓄电池容量下降。

五．直流接地的危害：1.直流系统一点接地一般不影响直流系统的正常工作，长期运行易发展形成两点接地，造成保护误动、拒动等。

2.直流系统两点接地短路，虽然一次系统并没有故障，但由于直流系统某两点接地短接了有关元件，可能将造成信号装置误动，或继电保护和开关的“误动作”或“拒动”。

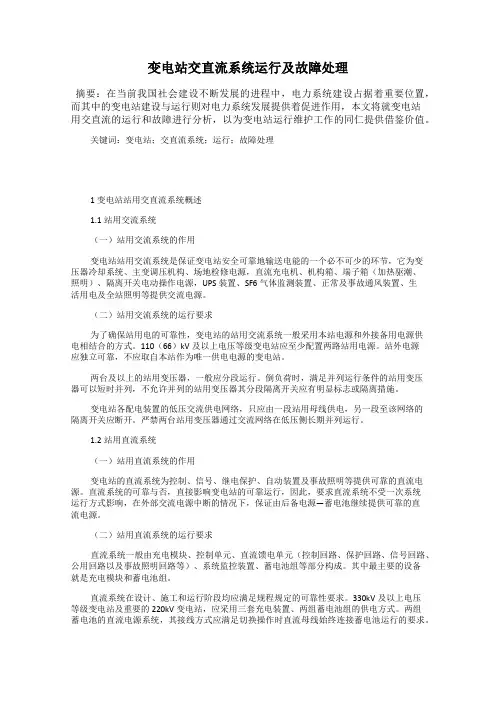

变电站交直流系统运行及故障处理摘要：在当前我国社会建设不断发展的进程中，电力系统建设占据着重要位置，而其中的变电站建设与运行则对电力系统发展提供着促进作用，本文将就变电站用交直流的运行和故障进行分析，以为变电站运行维护工作的同仁提供借鉴价值。

关键词：变电站；交直流系统；运行；故障处理1 变电站站用交直流系统概述1.1站用交流系统（一）站用交流系统的作用变电站站用交流系统是保证变电站安全可靠地输送电能的一个必不可少的环节，它为变压器冷却系统、主变调压机构、场地检修电源，直流充电机、机构箱、端子箱（加热驱潮、照明）、隔离开关电动操作电源，UPS装置、SF6气体监测装置、正常及事故通风装置、生活用电及全站照明等提供交流电源。

（二）站用交流系统的运行要求为了确保站用电的可靠性，变电站的站用交流系统一般采用本站电源和外接备用电源供电相结合的方式。

110（66）kV及以上电压等级变电站应至少配置两路站用电源。

站外电源应独立可靠，不应取自本站作为唯一供电电源的变电站。

两台及以上的站用变压器，一般应分段运行。

倒负荷时，满足并列运行条件的站用变压器可以短时并列，不允许并列的站用变压器其分段隔离开关应有明显标志或隔离措施。

变电站各配电装置的低压交流供电网络，只应由一段站用母线供电，另一段至该网络的隔离开关应断开。

严禁两台站用变压器通过交流网络在低压侧长期并列运行。

1.2站用直流系统（一）站用直流系统的作用变电站的直流系统为控制、信号、继电保护、自动装置及事故照明等提供可靠的直流电源。

直流系统的可靠与否，直接影响变电站的可靠运行，因此，要求直流系统不受一次系统运行方式影响，在外部交流电源中断的情况下，保证由后备电源—蓄电池继续提供可靠的直流电源。

（二）站用直流系统的运行要求直流系统一般由充电模块、控制单元、直流馈电单元（控制回路、保护回路、信号回路、公用回路以及事故照明回路等）、系统监控装置、蓄电池组等部分构成。

其中最主要的设备就是充电模块和蓄电池组。

变电站直流系统运行维护及故障处理变电站直流系统是电力系统中的重要部分，它负责将交流电转换为直流电，并向高压输电线路提供电力。

直流系统的运行维护及故障处理十分重要，一旦出现问题可能会对整个电力系统造成严重影响。

运行维护人员需要严格按照操作规程，定期进行检查和维护，并且能够快速准确地处理系统故障。

变电站直流系统的运行维护需要遵循以下几项基本原则：1.定期检查：对变电站直流系统的关键设备（如整流器、逆变器、直流配电装置等）进行定期检查和维护，确保设备性能稳定可靠。

2.系统清洁：保持整个直流系统的清洁，定期清理集尘器、除湿器和散热器等设备，确保设备正常工作。

3.温度控制：监控变电站直流系统各设备的温度，确保设备在安全温度范围内工作。

4.漏电保护：加强对直流系统的漏电保护措施，及时发现并排除漏电故障。

5.防雷保护：加强对直流系统的防雷保护措施，有效避免雷击导致的系统故障。

针对变电站直流系统可能出现的故障，运行维护人员需要熟悉各种故障的处理方法，能够快速准确地排除故障。

常见的直流系统故障包括：1. 整流器故障：整流器出现故障时，可能导致整个直流系统的工作中断。

此时需要及时检查整流器，找出故障原因并进行修理。

3. 直流配电装置故障：直流配电装置在工作过程中可能出现接触不良、开关故障等问题，导致直流系统的配电异常。

运行维护人员需要及时检查和修复配电装置故障。

4. 电池组故障：电池组是直流系统的备用电源，一旦电池组出现故障，可能导致系统在停电时无法正常工作。

运行维护人员需要定期检查电池组，发现并更换老化或损坏的电池。

1. 火速排除：一旦发现直流系统故障，需要立即停止相关设备的运行，并火速排除故障，确保系统安全。

2. 备用设备：在直流系统出现故障时，需要及时切换到备用设备，保障电力系统的持续供电。

3. 安全第一：在处理直流系统故障时，运行维护人员需要严格执行安全操作规程，确保人员和设备的安全。

变电站直流系统的运行维护及故障处理需要运行维护人员具备一定的专业知识和技能，能够熟练操作相关设备，并能够快速准确地处理各种故障。

变电站直流系统运行维护及故障处理变电站直流系统是变电站的重要组成部分，负责将交流电转换为直流电，并向各个设备提供电源。

直流系统的运行维护是确保变电站正常运行的关键环节，也是保障设备安全稳定运行的重要工作。

直流系统的运行维护主要包括以下几个方面：1. 接地系统的检查与维护：直流系统接地系统是保障设备安全运行的重要组成部分。

维护人员要定期对接地系统进行检查，确保接地电阻符合要求，及时清理接地电极，并检查连接线是否松动。

2. 电源设备的定期检修：直流系统的电源设备包括直流发电机、整流变压器等。

维护人员要定期对这些设备进行检修，包括检查绝缘状况、清洁设备表面、检查传动装置等。

3. 电池组的维护：直流系统的电池组是提供直流电源的重要组成部分。

维护人员要定期检查电池组的电压、电流、温度等参数，及时更换老化电池，清理电池端子和电池架，保持电池组良好的工作状态。

4. 直流开关设备的巡检维护：直流系统中的直流开关设备是控制直流电流流向的关键设备。

维护人员要定期巡检这些设备，检查触头、开关机构、螺栓等部件的运行情况，及时排除故障和隐患。

5. 直流系统维护记录的管理：维护人员要做好直流系统的维护记录，记录设备的维护情况、故障处理情况等，为以后的维护工作提供参考。

直流系统的故障处理是确保设备正常运行的关键环节。

在故障发生时，维护人员要及时采取措施进行处理，主要包括以下几个步骤：1. 故障现象的分析与判断：维护人员要准确判断故障现象，确定故障的性质和范围，以便采取正确的处理措施。

2. 设备的隔离与停电：在处理故障之前，维护人员要及时进行设备的隔离与停电，确保自身安全，防止故障扩大。

3. 故障设备的修复或更换：根据故障的性质和原因，维护人员要及时修复或更换故障设备，保证设备的正常运行。

4. 系统的恢复与试运行：在故障设备修复或更换之后，维护人员要进行系统的恢复与试运行，确保设备正常工作。

5. 故障分析与防范措施的总结：维护人员要对故障进行分析，总结故障原因，提出相应的防范措施，以预防类似故障的再次发生。

变电站直流系统运行维护及故障处理随着电力系统的不断发展，直流系统在变电站中的应用也逐渐变得普遍起来。

直流系统具有输电损耗小、稳定性好等优点，因此在电网输电、调度等方面发挥着重要作用。

直流系统的运行维护及故障处理同样也显得尤为重要，以确保电网的稳定运行。

本文将就变电站直流系统运行维护及故障处理进行深入探讨，以期对相关人员有所帮助。

一、直流系统的基本组成变电站的直流系统主要由直流设备和直流电路组成。

直流设备包括整流变压器、直流断路器、直流滤波器、直流触头、直流隔离开关、直流电抗器等；直流电路包括极性T接线、密封绝缘的全电压阳极接地开关、阳极隔离开关、阳极导线等。

二、运行维护1. 直流系统日常巡视变电站运行人员应根据变电站运行规程，定时对直流设备进行巡视，及时发现并清除设备表面的污物和杂物，保证设备的清洁和干燥；同时要检查设备的接地情况，确保设备正常接地。

2. 直流系统定期检修变电站运行人员应严格按照设备制造厂家的要求，进行直流设备的定期检修，包括检查设备的接线端子的紧固情况，检查设备的冷却系统、通风系统是否正常运行，定期更换设备的绝缘油和绝缘子等。

3. 直流系统运行状态监测变电站直流系统在运行过程中，需要进行实时监测，以发现设备的异常情况，防止设备运行过程中出现大的故障。

运行人员可通过监控系统对直流设备的运行参数进行监测，如电流、电压、温度等参数，一旦发现异常情况要及时进行处理。

4. 直流系统维护保养变电站运行人员应对直流系统进行定期的维护保养，包括对设备的防腐保护、清洁和润滑、接触件的检查和紧固等，以确保设备的正常运行。

5. 直流系统安全操作规程变电站运行人员在进行直流设备的操作时，必须严格按照设备操作规程进行，确保操作的安全性和可靠性。

对于设备的操作人员进行定期的培训和考核，提高操作人员的技能水平和安全意识。

三、故障处理直流系统常见的故障包括：整流变压器绝缘击穿、直流断路器跳闸、直流滤波器失效、直流触头烧毁等。

变电站直流系统运行维护及故障处理一、引言变电站作为电力系统的重要组成部分，承担着将高压输电线路送来的交流电转变为低压交流电供给用户的重要任务。

而在变电站的运行中，直流系统则起着至关重要的作用。

直流系统在变电站内部起着电源、控制、保护等方面的重要作用，对于变电站的安全稳定运行具有重要的影响。

对于变电站直流系统的运行维护及故障处理，需要进行全面的了解和认识，以确保变电站的安全运行。

二、直流系统的运行原理1. 直流系统的结构变电站直流系统一般包括直流电源系统、母线系统、电源连接系统、控制系统等部分。

其中直流电源系统一般包括直流发电机、直流干式变压器、直流配电装置等，用于提供变电站需要的直流电源。

母线系统主要用于将直流电源进行分配和输送。

电源连接系统用于将直流系统与其他系统连接起来，实现系统之间的协调运行。

控制系统则用于对直流系统进行监测、控制和保护。

直流系统的运行原理主要包括直流发电机的发电原理、直流干式变压器的变压原理、直流配电装置的分配原理等。

直流发电机通过机械能转换为电能，产生直流电源；直流干式变压器则用于对直流电源进行升压或降压；直流配电装置则用于将变压后的直流电源送至不同的用电设备。

1. 定期检查直流设备变电站直流系统的设备一般比较复杂，且长时间运行后容易发生故障。

定期检查直流设备是保证直流系统安全运行的重要手段。

定期检查主要包括对直流发电机、直流干式变压器、直流配电装置等设备的外观、温度、运行情况等方面的检查。

一旦发现异常情况，需要及时进行处理，确保设备的正常运行。

2. 清洁直流设备在变电站的运行中，直流设备往往容易受到灰尘、油污等的影响，导致设备的散热不良、绝缘性能下降等问题。

需要定期对直流设备进行清洁。

清洁主要包括对设备的外部表面、通风孔、散热片等部分进行清洁，以保证设备的正常散热和运行。

3. 销接线端子的紧固直流系统中的线端子往往是连接各种设备的重要环节，如果线端子松动，会导致线路接触不良，甚至引发火灾等安全事故。

变电站直流系统运行维护及故障处理变电站直流系统是电力系统中的重要部分，它主要负责电力的输送和站内设备的供电。

为了保证直流系统的正常运行，需要对其进行日常的运行维护和及时处理故障。

变电站直流系统的日常运行维护工作包括以下几个方面：1. 温度检测：定期对直流设备的温度进行检测，确保设备运行时温度在正常范围内，防止设备因过热而损坏。

2. 清洁工作：定期对设备进行清洁，清除设备上的灰尘和污渍，保证设备的散热性能和可靠性。

3. 定期检查：定期对直流设备进行检查，包括检查设备连接是否松动、设备绝缘是否正常等。

如发现问题及时处理，以防设备故障。

4. 充放电检测：定期对直流电池进行充放电测试，以确保电池的容量和性能处于正常状态，保证电池能够正常供电。

变电站直流系统故障处理需要遵循以下原则：1. 及时响应：一旦发现异常，应立即响应，并迅速寻找故障的原因。

2. 排查问题：对发生故障的设备进行全面的排查，找出问题所在。

3. 分析原因：对故障进行合理的分析，找出故障的原因，以便能够采取正确的处理措施。

4. 及时处理：针对不同的故障情况，采取相应的处理措施，确保设备能够快速恢复正常工作状态。

变电站直流系统故障处理的常见故障及处理方法有：1. 直流电源故障：可能是直流电源本身的故障，也可能是连接线路出现问题。

处理方法是检查直流电源和连接线路是否正常，并进行修复或更换。

2. 直流电池故障：可能是电池老化、电池电解液泄漏等原因。

处理方法是检查电池状态和性能，如有问题及时更换。

变电站直流系统的运行维护和故障处理对于保证系统的正常运行和设备的长期稳定工作至关重要。

只有加强运行维护工作，并采取正确的故障处理方法，才能确保变电站直流系统的安全可靠性。

变电站直流系统运行维护及故障处理一、前言直流系统在电力变电站中起着非常重要的作用，它是输电线路交流电能在变电站内部各子系统之间传输的纽带。

直流系统的运行维护及时故障处理对于电力系统的稳定运行有着至关重要的作用。

此文将会围绕直流系统的运行维护及故障处理展开讨论。

二、直流系统的组成电力变电站的直流系统主要由整流变压器、直流母线、直流隔离开关、直流接地开关、直流电流互感器等部分组成。

三、直流系统的运行维护1、整流变压器的运行维护整流变压器作为直流系统的核心设备之一，其运行维护工作尤为重要。

在进行整流变压器的维护时，必须要对变压器外部的绝缘状态进行检查，包括设备引出的接地与非接地装置、绝缘支柱、合页、触碰线圈、低压线圈的绝缘状态等进行检查。

此外，还要注意对变压器的油位、油温、管路情况、绝缘油的含水量进行监测，通过对这些信息的管理，可以及时地找出运行中可能存在的问题并予以处理。

2、直流母线的运行维护直流母线在直流系统中起着传输电能的作用，其运行维护工作也不能忽视。

在进行直流母线的维护时，需要注意对母线的绝缘状态进行检查，包括母线的支持、距离、悬挂支架、接地开关、电极偏移等情况。

在母线维护过程中，还需要注意对母线连接处的螺栓松动、铜接触部位的锈蚀、母线电阻等重要参数进行检查，保证母线的正常传输功率。

3、直流开关的运行维护直流隔离开关和直流接地开关在直流系统中起着隔离电源、保护设备、接地保护等作用，其在运行维护和故障处理中的重要性也不可小看。

在进行直流开关的运行维护时，需要对开关接触器的接触情况进行检查，确保接触良好；同时，还需要对开关的机构、弹簧、接地部件等进行维护保养，确保开关的灵敏性和可靠性。

四、直流系统的故障处理1、整流变压器的故障处理整流变压器在运行过程中可能出现短路、接地、内部绝缘损坏等故障。

在故障处理时，应根据故障的具体情况，采取相应措施，例如：对于绝缘损坏的变压器，应进行更换或修复；对于短路故障，应及时检查变压器绝缘状态和冷却系统等情况，进行必要的修复。

变电站直流系统运行维护及故障处理一、前言变电站直流系统是指用于输电线路的电源系统，其主要作用是稳定输电线路的电压和电流，并提供必要的保护和控制功能。

在变电站中，直流系统通常包括直流发电机组、直流电容器和直流电动机等设备，它们的正常运行和维护对整个输电系统的稳定和可靠运行至关重要。

本文将重点介绍变电站直流系统的运行维护及故障处理方法。

二、直流系统的运行维护1. 定期巡检和保养在变电站直流系统的日常运行中，定期的巡检和保养是至关重要的。

巡检主要包括对直流设备的运行状态、连接情况和温度等进行检查，确保设备正常运行。

保养工作则包括清洁设备表面和连接部位、检查设备的绝缘状态等。

定期的巡检和保养可以有效延长设备的使用寿命，减少故障的发生。

2. 温度监测和控制直流设备在运行过程中会产生一定的热量，高温会影响设备的正常运行并增加故障的风险。

对直流设备的温度进行监测和控制是很重要的。

通过安装温度传感器，变电站可以实时监测设备的温度，及时采取措施降低温度，确保设备的安全运行。

3. 备件管理在直流系统的运行维护中，备件管理也至关重要。

变电站应该根据设备的使用情况和特点，合理备用一定数量的常用备件，确保在设备发生故障时能够及时更换，减少停机时间。

4. 系统运行记录和分析变电站应该建立健全的直流系统运行记录和故障分析档案，及时记录和分析直流设备的运行情况和故障信息。

这样可以为今后的运行维护工作提供重要参考，及时发现设备的潜在问题并做好预防措施。

5. 培训和技术转移对变电站的运行维护人员进行培训和技术转移是十分必要的。

直流系统的运行维护需要一定的专业知识和技术，只有具备足够的知识和技能，才能保证直流设备的正常运行。

三、直流系统故障处理1. 故障诊断和定位变电站直流系统的故障处理首先需要进行故障诊断和定位。

在出现故障时，运行维护人员需要迅速对故障进行分析和判断，找出故障原因并准确地进行定位。

2. 故障隔离和恢复当故障发生时，变电站需要迅速隔离故障设备，确保故障不会扩大影响到其它设备的正常运行。

变电站交直流系统运行及故障处理摘要：作为变电站系统二次设备的工作电源，直流系统的运行状态影响着整个变电站的安全稳定运行。

为确保变电站直流系统供电的稳定性和可靠性，我们应高度重视直流系统的运行和维护，加强其运行管理和控制，及时发现运行故障，并采取合理有效的措施减少直流系统故障的影响。

关键词：变电站;直流系统;运行与维护检查1 引言变电站直流系统是变电站的重要组成部分，为变电站内的断路器分合闸、继电保护、自动装置、信号装置等提供电源。

同时作为独立电源，直流系统在站用电失电的情况下，仍能保证在一定时间内提供可靠的直流电源及事故照明电源。

直流系统的安全性、可靠性将直接影响到变电站甚至电网的安全稳定运行。

近年来，由于直流系统的故障缺陷导致变电站内开关拒动、保护误动等事故时有发生，造成了电力系统越级跳闸，扩大了事故影响范围。

因此，对直流系统运行维护进行分析研究，有很重要的实际意义。

本文从直流系统日常工作的实际出发，结合上海松江地区变电站直流系统的实际情况，在直流设备的运行维护、故障处理、对策及建议等方面进行了研究探讨。

2 变电站直流系统的基本构成及原理在变电站当中，单母线分段为直流系统提供基础，从而对双电双充的运行模式加以实现，直流系统中应用的蓄电池一般是阀控铅酸形式。

直流系统中主要包括蓄电池组、微机绝缘监测设备、高频开关电源整流模块等部分，在实际应用中，直流系统的管理方式为模块式，在各个功能模块中，利用监控系统对运行参数进行采集和测量，对直流系统的运行方式进行自动化的控制，从而能够有效地控制和管理直流系统。

在我国大多数变电站中，利用智能高频开关电源充电设备作为直流系统的充电方式，过去的相控整流充电设备正在逐步被淘汰。

在变电站当中，可以将直流系统当作独立运行的电源装置，将稳定的直流电源提供给变电站的各种用电设备。

通常来说，直流系统结构由于具有良好的独立性、稳定性等特点，因而变电站的运行方式很难对其造成干扰。

变电站交直流系统运行及故障处理摘要：直流系统在变电站之中发挥着极为显著的现实意义，但不同地区的变电站运作时周边环境有所差异，个别区域的运作环境比较恶劣，从而就致使变电站在正常运作过程中会存在安全隐患，从而致使直流系统故障情况经常出现。

本文主要针对此，更进一步地探究了变电站直流系统接地故障的主要诱因，同时也对于不同的故障情况以及故障问题做出了针对性的处理方式规划，从而有效降低了故障情况的发生几率，为变电站后期能够稳定运行提供了基本保障。

关键词：变电站；故障解决；基本保障；直流系统1、变电站直流系统接地的产生1.1直流系统接地的概念直流系統在现实生活中运用极为广泛且普遍，它能够为有关系统或是结构提供电源。

直流电源属于一种带有极性（正极或是负极）的电源，“地”的概念出现于电力系统交流电源中，要想系统安全运作，变电站以及发电厂有关设施外壳都要与“地”紧密连接，并且阻抗越小性能更佳。

一旦直流电源系统正极或是负极对地的绝缘电阻持续下降直至某一水平，此时就可看作直流系统存在正（或是负）接地故障。

环境、气候、污染以及高温等诸多外界因素都会对直流系统的电缆以及接线端子产生干扰致使其逐渐老化，再加上设备自身易故障或是易受损性，从而就会致使个别绝缘部件的绝缘性质受到影响，严重时还会影响到其绝缘性，进而致使直流接地故障的出现。

负荷涵盖面过大以及支路分布过多等是直流系统的显著特征，同时运作时间的增长也会相应地致使故障的出现概率上升。

一般情况下，在浓雾或是大雨等天气状况之下，直流系统的绝缘性能将会受到较为严重的干扰，此时相关的电缆、元器件或是设备等，将会在极大程度上影响到直流系统的绝缘性能，甚至还会致使直流系统接地情况的出现。

但是当天气晴朗时，上述故障也会逐步消失。

在设备的检修或是改造工作过程之中，不合理的操作模式，或是其他方面诱因都会致使直流系统中回路线头产生松动或脱落的情况，从而就会和金属外壳产生接触，进而就会导致直流系统接地情况的出现。
