附录E五防操作步骤五防主机开机方式：长按住电源键3~5秒中，五防主机自动开启。
五防主机开启后，系统会自动进入到五防界面。
模拟传票操作步骤：1、在五防系统界面上，用触摸笔点击“五防系统”选项，点击后就跳出一个对话框，在对话框里输入对应的用户名和密码，就可以进入一次接线图。
2、进入一次图界面后，选择屏幕左上角“模拟”选项开始进行模拟操作，操作时只要拿触摸笔在要操作的图上点击即可（如果图上的设备的分合状态和实际设备状态不符，可在模拟前选择左上角上的“对位”选项进行对位，让图上设备分合状态和实际设备状态相同），当模拟操作任务完毕后，选择左上角的“结束模拟”，就会跳出一个对话框显示模拟操作的内容，检查操作的内容无误后，先打开电脑钥匙再点击对话框左下角的“传操作票”选项，把操作票传送到电脑钥匙中，当电脑钥匙响“嘟”的一声后自动关机，即传送完毕，这个时候就可以拿电脑钥匙到现场进行就地操作。
3、拿电脑钥匙到现场操作时，先按住电脑钥匙上的“ON/OFF”键3~5秒打开电脑钥匙，显示器上就显示在五防主机上模拟的操作内容，操作时只需安装显示器上的步骤进行操作，当开锁时，把钥匙插入五防锁具的圆孔中，当听到“条件符合，可以操作”时，把手轮向上一推就可以开锁，开锁后就听到“锁已打开”，再把手轮复归到原来的位置就听到“钥匙已回位”，这时再按一下“ON/OFF”键确认操作就可以进行下一步操作，直到钥匙上的任务操作完毕。
4、当电脑钥匙现场操作完毕后，把电脑钥匙放回到充电处，打开电脑钥匙，选择界面上的“回传操作记录”进行回传，回传后图上的模拟操作过的设备就会进行相应的变位，操作完毕。
（注意：“回传操作记录”的界面最好不要消除，否则不能“回传操作记录”）申请开万能解锁钥匙门步骤：在五防系统主界面上，选择“万能解锁系统选项”，点击后会弹出一个对话框，选择对应的用户名，输入相应的密码，确定后会弹出一个原因的对话框，根据申请情况选择一个原因，就会弹出一个对话框，有两种方式可以选择，一个是“授权卡授权”，一个是“手机授权”。

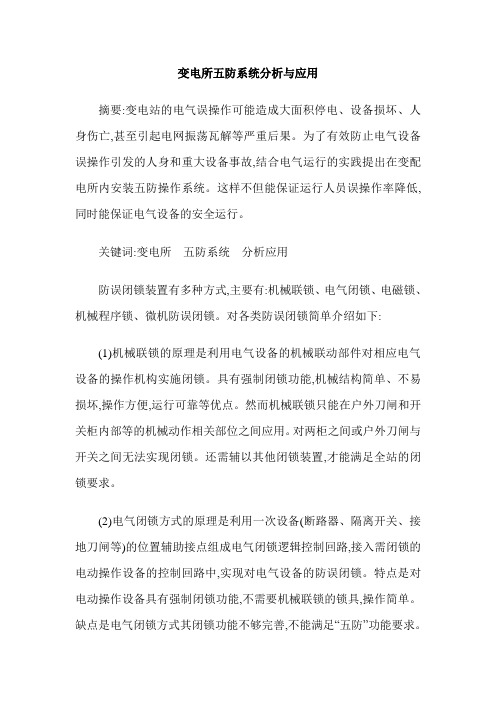

变电所五防系统分析与应用摘要:变电站的电气误操作可能造成大面积停电、设备损坏、人身伤亡,甚至引起电网振荡瓦解等严重后果。
为了有效防止电气设备误操作引发的人身和重大设备事故,结合电气运行的实践提出在变配电所内安装五防操作系统。
这样不但能保证运行人员误操作率降低,同时能保证电气设备的安全运行。
关键词:变电所五防系统分析应用防误闭锁装置有多种方式,主要有:机械联锁、电气闭锁、电磁锁、机械程序锁、微机防误闭锁。
对各类防误闭锁简单介绍如下:(1)机械联锁的原理是利用电气设备的机械联动部件对相应电气设备的操作机构实施闭锁。
具有强制闭锁功能,机械结构简单、不易损坏,操作方便,运行可靠等优点。
然而机械联锁只能在户外刀闸和开关柜内部等的机械动作相关部位之间应用。
对两柜之间或户外刀闸与开关之间无法实现闭锁。
还需辅以其他闭锁装置,才能满足全站的闭锁要求。
(2)电气闭锁方式的原理是利用一次设备(断路器、隔离开关、接地刀闸等)的位置辅助接点组成电气闭锁逻辑控制回路,接入需闭锁的电动操作设备的控制回路中,实现对电气设备的防误闭锁。
特点是对电动操作设备具有强制闭锁功能,不需要机械联锁的锁具,操作简单。
缺点是电气闭锁方式其闭锁功能不够完善,不能满足“五防”功能要求。
因此电气闭锁不是一种完善的防误闭锁方案。
仅适用于闭锁逻辑较为简单的单元间隔内的电动操作设备和组合开关柜的防误闭锁,若要实现全站的防误闭锁(包括断路器、手动操作的设备和临时接地线),需和其它防误闭锁装置配套使用。
(3)电磁锁是一种采用电磁铁控制锁销开启的电控机械锁具,对电气设备的手动操作机构实施闭锁。
利用一次设备(断路器、隔离开关、接地刀闸等)的位置辅助接点或电磁锁自带的辅助接点组成电气闭锁逻辑控制回路,接入电磁锁的电源回路中,实现对电气设备间的防误闭锁。
特点是对手动操作的电气设备具有强制闭锁功能。
缺点是机械结构复杂,常出现机械卡滞现象;接点过多,电缆使用量大,可靠性差。
浅谈变电站“五防”系统作者：高晓勇来源：《中国科技博览》2013年第10期[摘要]为了确保设备和人身安全、防止人为误操作、保证供电系统稳定运行，提出了变电站的“五防”的要求，阐述了变电站运行的防误闭锁系统的实现方式和特点。
着重介绍了“微机式”五防防误闭锁系统的使用，并针对其常见问题提出了建议。
[关键词]“五防”，防误闭锁系统中图分类号：TM63 文献标识码：A 文章编号：1009-914X（2013）10-0065-01引言：“五防”是指：防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。
“五防”防误闭锁系统是变电站确保设备和人身安全、防止人为误操作、保证供电系统稳定运行的重要措施。
一、“五防”防误闭锁系统实现的方式和特点变电站“五防”防误闭锁系统实现的方式从工作原理上可分为三类：1、通过机械连杆传动方式达到机械联锁的“机械式”防误闭锁。
机械连杆传动闭锁多用于隔离开关和接地刀闸以及部分组合式的断路器手车，这种闭锁方式容易出现卡涩现象，造成运行人员操作不便，而且各个不同回路之间的电气连接没有逻辑判断和逻辑关联，仅仅是闭锁本回路或本元件，该缺点在一些涉及多回路的大型操作时显得尤其突出。
“机械式”防误闭锁的维护不便，功能不强，难以满足复杂接线的变电站闭锁要求。
2、通过电气二次回路闭锁、电磁回路闭锁、电气报警装置、带电显示装置等实现开关设备之间的相互闭锁的“电气式”防误闭锁。
“电气式”防误闭锁相比机械防误闭锁而言，实现了不同回路间的电气连接的逻辑判断和联系，它的工作原理是在设备的二次回路上设置电气闭锁，一般是通过断路器和隔离开关的辅助接点的联锁来实现，比较可靠。
但缺点是需要预先敷设和接入大量的二次电缆，接线复杂，运行维护较难，并且对于误入带电间隔和接地线的装拆并不可靠。
因此，“电气式”防误闭锁不能完整实现五防闭锁的所有功能。

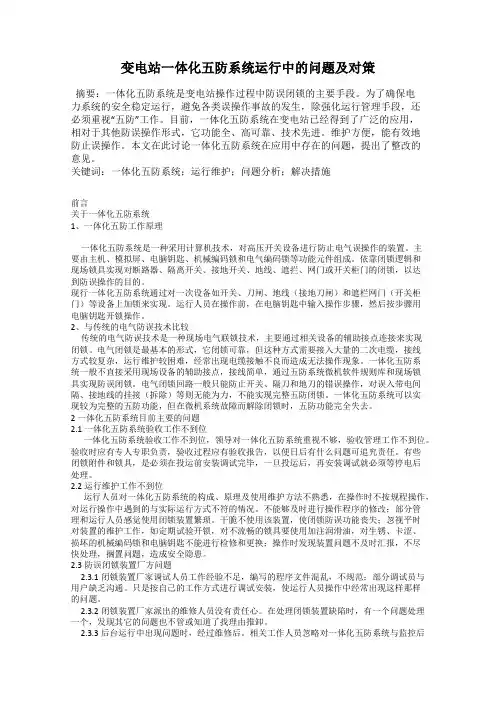

变电站一体化五防系统运行中的问题及对策摘要：一体化五防系统是变电站操作过程中防误闭锁的主要手段。
为了确保电力系统的安全稳定运行，避免各类误操作事故的发生，除强化运行管理手段，还必须重视“五防”工作。
目前，一体化五防系统在变电站已经得到了广泛的应用，相对于其他防误操作形式，它功能全、高可靠、技术先进。
维护方便，能有效地防止误操作。
本文在此讨论一体化五防系统在应用中存在的问题，提出了整改的意见。
关键词：一体化五防系统；运行维护；问题分析；解决措施前言关于一体化五防系统1、一体化五防工作原理一体化五防系统是一种采用计算机技术，对高压开关设备进行防止电气误操作的装置。
主要由主机、模拟屏、电脑钥匙、机械编码锁和电气编码锁等功能元件组成。
依靠闭锁逻辑和现场锁具实现对断路器、隔离开关、接地开关、地线、遮拦、网门或开关柜门的闭锁，以达到防误操作的目的。
现行一体化五防系统通过对一次设备如开关、刀闸、地线（接地刀闸）和遮栏网门（开关柜门）等设备上加锁来实现。
运行人员在操作前，在电脑钥匙中输入操作步骤，然后按步骤用电脑钥匙开锁操作。
2、与传统的电气防误技术比较传统的电气防误技术是一种现场电气联锁技术，主要通过相关设备的辅助接点连接来实现闭锁。
电气闭锁是最基本的形式，它闭锁可靠，但这种方式需要接入大量的二次电缆，接线方式较复杂，运行维护较困难，经常出现电缆接触不良而造成无法操作现象。
一体化五防系统一般不直接采用现场设备的辅助接点，接线简单，通过五防系统微机软件规则库和现场锁具实现防误闭锁。
电气闭锁回路一般只能防止开关、隔刀和地刀的错误操作，对误入带电间隔、接地线的挂接（拆除）等则无能为力，不能实现完整五防闭锁。
一体化五防系统可以实现较为完整的五防功能，但在微机系统故障而解除闭锁时，五防功能完全失去。
2 一体化五防系统目前主要的问题2.1一体化五防系统验收工作不到位一体化五防系统验收工作不到位，领导对一体化五防系统重视不够，验收管理工作不到位。

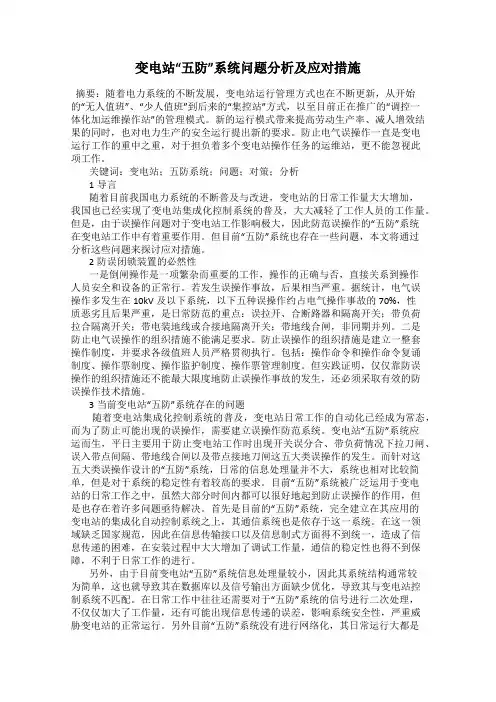

变电站“五防”系统问题分析及应对措施摘要：随着电力系统的不断发展，变电站运行管理方式也在不断更新，从开始的“无人值班”、“少人值班”到后来的“集控站”方式，以至目前正在推广的“调控一体化加运维操作站”的管理模式。
新的运行模式带来提高劳动生产率、减人增效结果的同时，也对电力生产的安全运行提出新的要求。
防止电气误操作一直是变电运行工作的重中之重，对于担负着多个变电站操作任务的运维站，更不能忽视此项工作。
关键词：变电站；五防系统；问题；对策；分析1导言随着目前我国电力系统的不断普及与改进，变电站的日常工作量大大增加，我国也已经实现了变电站集成化控制系统的普及，大大减轻了工作人员的工作量。
但是，由于误操作问题对于变电站工作影响极大，因此防范误操作的“五防”系统在变电站工作中有着重要作用。
但目前“五防”系统也存在一些问题，本文将通过分析这些问题来探讨应对措施。
2防误闭锁装置的必然性一是倒闸操作是一项繁杂而重要的工作，操作的正确与否，直接关系到操作人员安全和设备的正常行。
若发生误操作事故，后果相当严重。
据统计，电气误操作多发生在10kV及以下系统，以下五种误操作约占电气操作事故的70%，性质恶劣且后果严重，是日常防范的重点：误拉开、合断路器和隔离开关；带负荷拉合隔离开关；带电装地线或合接地隔离开关；带地线合闸，非同期并列。
二是防止电气误操作的组织措施不能满足要求。
防止误操作的组织措施是建立一整套操作制度，并要求各级值班人员严格贯彻执行。
包括：操作命令和操作命令复诵制度、操作票制度、操作监护制度、操作票管理制度。
但实践证明，仅仅靠防误操作的组织措施还不能最大限度地防止误操作事故的发生，还必须采取有效的防误操作技术措施。
3当前变电站“五防”系统存在的问题随着变电站集成化控制系统的普及，变电站日常工作的自动化已经成为常态，而为了防止可能出现的误操作，需要建立误操作防范系统。
变电站“五防”系统应运而生，平日主要用于防止变电站工作时出现开关误分合、带负荷情况下拉刀闸、误入带点间隔、带地线合闸以及带点接地刀闸这五大类误操作的发生。

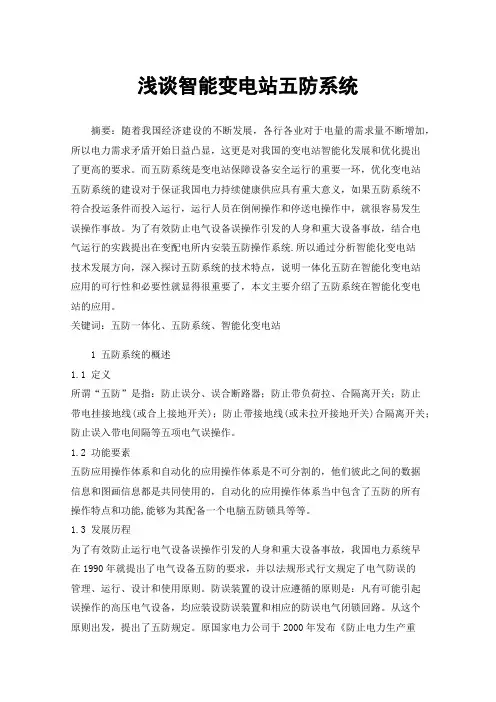

浅谈智能变电站五防系统摘要：随着我国经济建设的不断发展，各行各业对于电量的需求量不断增加，所以电力需求矛盾开始日益凸显，这更是对我国的变电站智能化发展和优化提出了更高的要求。
而五防系统是变电站保障设备安全运行的重要一环，优化变电站五防系统的建设对于保证我国电力持续健康供应具有重大意义，如果五防系统不符合投运条件而投入运行，运行人员在倒闸操作和停送电操作中，就很容易发生误操作事故。
为了有效防止电气设备误操作引发的人身和重大设备事故，结合电气运行的实践提出在变配电所内安装五防操作系统.所以通过分析智能化变电站技术发展方向，深入探讨五防系统的技术特点，说明一体化五防在智能化变电站应用的可行性和必要性就显得很重要了，本文主要介绍了五防系统在智能化变电站的应用。
关键词：五防一体化、五防系统、智能化变电站1 五防系统的概述1.1 定义所谓“五防”是指：防止误分、误合断路器；防止带负荷拉、合隔离开关；防止带电挂接地线(或合上接地开关)；防止带接地线(或未拉开接地开关)合隔离开关；防止误入带电间隔等五项电气误操作。
1.2 功能要素五防应用操作体系和自动化的应用操作体系是不可分割的，他们彼此之间的数据信息和图画信息都是共同使用的，自动化的应用操作体系当中包含了五防的所有操作特点和功能,能够为其配备一个电脑五防锁具等等。
1.3 发展历程为了有效防止运行电气设备误操作引发的人身和重大设备事故，我国电力系统早在1990年就提出了电气设备五防的要求，并以法规形式行文规定了电气防误的管理、运行、设计和使用原则。
防误装置的设计应遵循的原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。
从这个原则出发，提出了五防规定。
原国家电力公司于2000年发布《防止电力生产重大事故的二十五项重点要求》，其中第二章“防止电气误操作事故”第2、5条明确规定：采用计算机监控系统时，远方、就地操作，均应具备防误闭锁功能。
