加湿器介绍及原理图

超声波加湿器原理及电路图超声波换能器常见问题：超声波振子受潮，可以用兆欧表检查与换能器相连接的插头，其中2脚为超声波换能器的正极， 3脚是换能器的负极而且与换能器的外壳相连。

检查，2 3 脚间的绝缘电阻值就可以判断基本情况，一般要求绝缘电阻大于30兆欧以上。

如果达不到这个绝缘电阻值，一般是换能器受潮，可以把换能器整体（不包括喷塑外壳）放进烘箱设定100 ℃左右烘干3小时或者使用电吹风去潮至阻值正常为止。

换能器振子打火，陶瓷材料碎裂，可以用肉眼和兆欧表结合检查，一般作为应急处理的措施，可以把个别损坏的振子断开，不会影响到别的振子正常使用。

振子脱胶，我们的换能器是采用胶结，螺钉紧固双重保证工艺，在一般情况下不会出现这种情况，由于螺钉的作用，振子脱胶后不会从振动面上落下，一般的判断方法是用手轻摇振子的尾部，仔细观察振动面的胶水情况做出判断。

一般振子出现脱胶以后超声波电源输出的功率正常，但是由于振子与振动面连接不好，振动面的振动效果不好，长时间后可能会烧坏振子。

振子脱胶的处理方法是比较麻烦的，一般情况只能送回生产厂家解决。

避免振子脱胶最有效的方法是平时使用中注意不撞击振动面。

振动面穿孔，一般换能器满负荷使用年以后可能会出现振动面穿孔的情况，这是由于振动面的不锈钢板长时间高频振动疲劳所至，振动面穿孔说明换能器的使用寿命已经到了，一般只能更换。

加湿器在冬季取暖的北方越来越受到欢迎，维修量也随之增加。

本文提供几种常见机型电路图并就其基本原理和维修方法介绍如下：加湿器基本结构如图一所示，由电源电路、控制电路、振荡电路与风机和换能器（压电陶瓷片）组成。

电源部分有两种供电方式，一种是变压器降压整流滤波后为振荡电路供电，如图二ZS2-45型。

因变压器过载能力强而被广泛机型采用。

另一种是由开关电源供电，特点是重量明显减小，电源效率高，如图三半球牌CJ-380D。

控制电路包括缺水检测、缺水指示和雾量调整电路。

缺水检测有两种方式，一是干簧管配合漂浮磁环检测方式，目前大多机型都采用此方式。

各种加湿器工作原理、简介2014-12-08暖通南社1、电极式加湿器工作原理：自来水一般都有一定的导电率，把电极片插入自来水中，并与交流电连接在一起，由于水导电，电流会从电极之间的水中通过，传递给水的电能全部转化热能，使水加热产生蒸汽。

电极式蒸汽加湿器产生的蒸汽压力较低，蒸汽不含矿物质，没有细菌及白粉。

电极式加湿器是利用三根铜棒或不锈钢棒插入盛水的容器中做电极。

将电极和三相电源接通之后，就有电流从水中通过。

在这里水是电阻，因而能被加热蒸发成蒸汽。

除三相电外，也有使用两根电极的单相电极式加湿器。

由于水位越高，导电面积越大，通过电流也越强，因而发热量也越大。

所以，产生的蒸汽量多少可以用水位高低来调节。

电极式加湿器的功率应根据所需蒸汽大小，按下式确定(考虑结垢影响可设安全系数)。

电极式加湿器结构紧凑，而且加湿量也容易控制，所以用的较多。

它的缺点是耗电量较大，电极上易积水垢和腐蚀，因此，宜用在小型空调系统中。

2、电热式加湿器工作原理：电热式加湿器是根据电流通过电阻产生热，电能转换成热能的原理，电加热管浸没在水中，电热管产生热量，从而使水沸腾变成水蒸汽，电热式加湿器创造一个湿度环境经过三个过程：1、产生蒸汽：通过电加热使水沸腾产生蒸汽。

2、控制：通过加湿器配有的微机控制蒸汽的产生及供应。

3、传播：通过蒸汽扩散装置把水蒸汽送入空气处理机或风管内的气流。

这三个过程的部件作为一个系统共同工作构成了一台完整的电热式加湿器。

电热式加湿器是用管状电热元件置于水盘中做成的。

元件通电之后便能将水加热而产生蒸汽。

补水靠浮球阀自动控制，以免发生断水空烧现象。

此种电热式加湿器的加湿量大小取决于水温和水表面积。

3、干蒸汽加湿器工作原理：接通饱和蒸汽源，饱和蒸汽在双层喷管的外套作横向运动，对中心喷管预热后，环向进入弯管，经折流板，进入蒸发室；由于蒸发室断面突然增大，使蒸汽减速，加之惯性作用和折流板的阻挡，饱和蒸汽中所含的凝结水被分离出来，经蒸发室底部的冷凝水出口排出；分离出水份的蒸汽由顶部进入已经被预热的干燥室，干燥室内充满了不锈钢介质，对残留水份进行过滤，分离，并能够分吸收流动蒸汽的噪声；开启调节阀，干噪室内的压力下降，汽化温度降低，残留于蒸汽中的水份被再次加热、汽化，实现对饱和蒸汽的进一步干燥处理；干燥的蒸汽经过调节阀进入中心喷管，从装有不锈钢消声网的孔中逆向喷入空调机组内的流动空气中，实现对空气中的加湿处理。

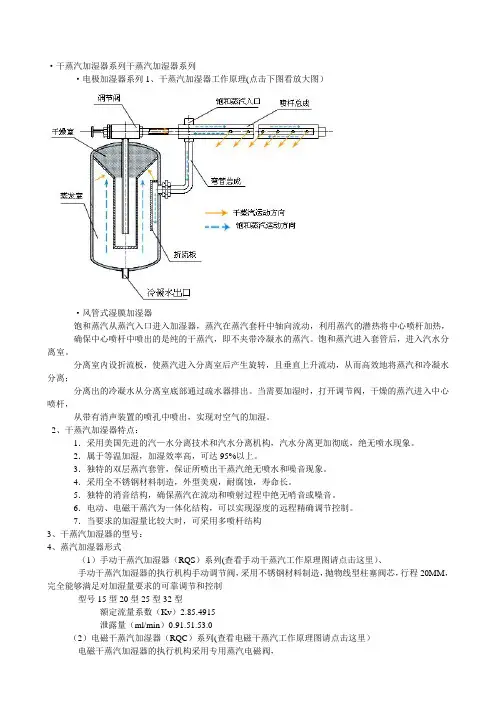

·干蒸汽加湿器系列干蒸汽加湿器系列·电极加湿器系列1、干蒸汽加湿器工作原理(点击下图看放大图）·风管式湿膜加湿器饱和蒸汽从蒸汽入口进入加湿器，蒸汽在蒸汽套杆中轴向流动，利用蒸汽的潜热将中心喷杆加热，确保中心喷杆中喷出的是纯的干蒸汽，即不夹带冷凝水的蒸汽。

饱和蒸汽进入套管后，进入汽水分离室。

分离室内设折流板，使蒸汽进入分离室后产生旋转，且垂直上升流动，从而高效地将蒸汽和冷凝水分离；分离出的冷凝水从分离室底部通过疏水器排出。

当需要加湿时，打开调节阀，干燥的蒸汽进入中心喷杆，从带有消声装置的喷孔中喷出，实现对空气的加湿。

2、干蒸汽加湿器特点：1．采用美国先进的汽—水分离技术和汽水分离机构，汽水分离更加彻底，绝无喷水现象。

2．属于等温加湿，加湿效率高，可达95%以上。

3．独特的双层蒸汽套管，保证所喷出干蒸汽绝无喷水和噪音现象。

4．采用全不锈钢材料制造，外型美观，耐腐蚀，寿命长。

5．独特的消音结构，确保蒸汽在流动和喷射过程中绝无哨音或噪音。

6．电动、电磁干蒸汽为一体化结构，可以实现湿度的远程精确调节控制。

7．当要求的加湿量比较大时，可采用多喷杆结构3、干蒸汽加湿器的型号：4、蒸汽加湿器形式（1）手动干蒸汽加湿器（RQS）系列(查看手动干蒸汽工作原理图请点击这里）、手动干蒸汽加湿器的执行机构手动调节阀，采用不锈钢材料制造，抛物线型柱塞阀芯，行程20MM，完全能够满足对加湿量要求的可靠调节和控制型号15型20型25型32型额定流量系数（Kv）2.85.4915泄露量（ml/min）0.91.51.53.0（2）电磁干蒸汽加湿器（RQC）系列(查看电磁干蒸汽工作原理图请点击这里）电磁干蒸汽加湿器的执行机构采用专用蒸汽电磁阀，在接通电控信号后，断电则靠弹簧自动复位关闭，实现湿度的远程调节和控制，其性能参数见下表。

型号15型20型25型32型介质温度（℃）0-180工作压力（MPa）0-1.6介质类型饱和蒸汽额定流量系数（Kv）2.85.4915泄露量（ml/min）0.91.51.53.0阀座、阀芯材料不锈钢电源AC220V/50Hz 或DC24V功耗AC66V A 或DC50W3．电动干蒸汽加湿器（RQD）系列(查看电动干蒸汽工作原理图请点击这里）查看电动干蒸汽结构图请点击这里电动干蒸汽加湿器的执行机构选用国外先进的蒸汽电动调节阀和电动执行器，符合国际IEC标准，可以接受控制仪表和计算机输出的各类控制信号，并将此信号转变为相应的线形位移，自动调节蒸汽流量，实现对湿度的远程精确控制，其性能参数见下表。

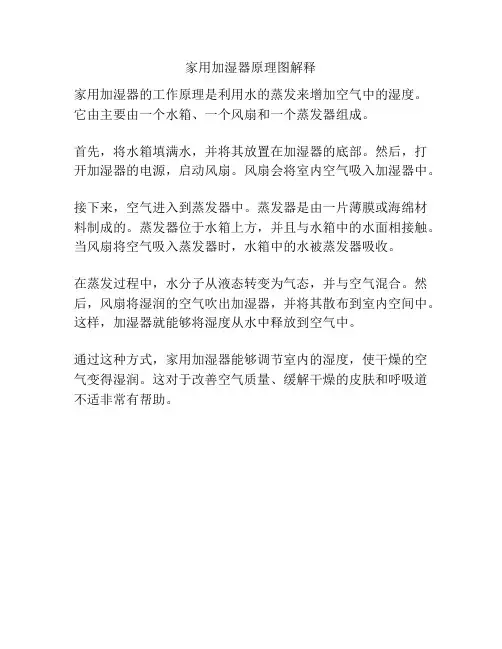

家用加湿器原理图解释
家用加湿器的工作原理是利用水的蒸发来增加空气中的湿度。

它由主要由一个水箱、一个风扇和一个蒸发器组成。

首先，将水箱填满水，并将其放置在加湿器的底部。

然后，打开加湿器的电源，启动风扇。

风扇会将室内空气吸入加湿器中。

接下来，空气进入到蒸发器中。

蒸发器是由一片薄膜或海绵材料制成的。

蒸发器位于水箱上方，并且与水箱中的水面相接触。

当风扇将空气吸入蒸发器时，水箱中的水被蒸发器吸收。

在蒸发过程中，水分子从液态转变为气态，并与空气混合。

然后，风扇将湿润的空气吹出加湿器，并将其散布到室内空间中。

这样，加湿器就能够将湿度从水中释放到空气中。

通过这种方式，家用加湿器能够调节室内的湿度，使干燥的空气变得湿润。

这对于改善空气质量、缓解干燥的皮肤和呼吸道不适非常有帮助。

各种加湿器工作原理、简介暖通南社1、电极式加湿器工作原理：自来水一般都有一定的导电率，把电极片插入自来水中，并与交流电连接在一起，由于水导电，电流会从电极之间的水中通过，传递给水的电能全部转化热能，使水加热产生蒸汽。

电极式蒸汽加湿器产生的蒸汽压力较低，蒸汽不含矿物质，没有细菌及白粉。

电极式加湿器是利用三根铜棒或不锈钢棒插入盛水的容器中做电极。

将电极和三相电源接通之后，就有电流从水中通过。

在这里水是电阻，因而能被加热蒸发成蒸汽。

除三相电外，也有使用两根电极的单相电极式加湿器。

由于水位越高，导电面积越大，通过电流也越强，因而发热量也越大。

所以，产生的蒸汽量多少可以用水位高低来调节。

电极式加湿器的功率应根据所需蒸汽大小，按下式确定(考虑结垢影响可设安全系数)。

电极式加湿器结构紧凑，而且加湿量也容易控制，所以用的较多。

它的缺点是耗电量较大，电极上易积水垢和腐蚀，因此，宜用在小型空调系统中。

2、电热式加湿器工作原理：电热式加湿器是根据电流通过电阻产生热，电能转换成热能的原理，电加热管浸没在水中，电热管产生热量，从而使水沸腾变成水蒸汽，电热式加湿器创造一个湿度环境经过三个过程：1、产生蒸汽：通过电加热使水沸腾产生蒸汽。

2、控制：通过加湿器配有的微机控制蒸汽的产生及供应。

3、传播：通过蒸汽扩散装置把水蒸汽送入空气处理机或风管内的气流。

这三个过程的部件作为一个系统共同工作构成了一台完整的电热式加湿器。

电热式加湿器是用管状电热元件置于水盘中做成的。

元件通电之后便能将水加热而产生蒸汽。

补水靠浮球阀自动控制，以免发生断水空烧现象。

此种电热式加湿器的加湿量大小取决于水温和水表面积。

3、干蒸汽加湿器工作原理：接通饱和蒸汽源，饱和蒸汽在双层喷管的外套作横向运动，对中心喷管预热后，环向进入弯管，经折流板，进入蒸发室；由于蒸发室断面突然增大，使蒸汽减速，加之惯性作用和折流板的阻挡，饱和蒸汽中所含的凝结水被分离出来，经蒸发室底部的冷凝水出口排出；分离出水份的蒸汽由顶部进入已经被预热的干燥室，干燥室内充满了不锈钢介质，对残留水份进行过滤，分离，并能够分吸收流动蒸汽的噪声；开启调节阀，干噪室内的压力下降，汽化温度降低，残留于蒸汽中的水份被再次加热、汽化，实现对饱和蒸汽的进一步干燥处理；干燥的蒸汽经过调节阀进入中心喷管，从装有不锈钢消声网的孔中逆向喷入空调机组内的流动空气中，实现对空气中的加湿处理。

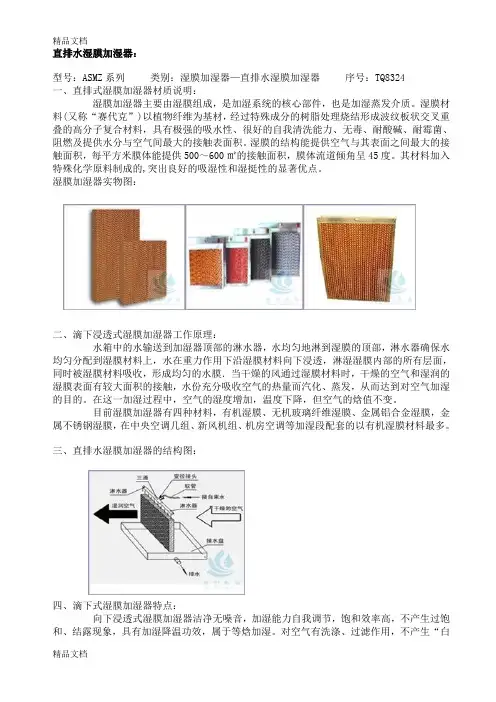

直排水湿膜加湿器：型号：ASMZ系列类别：湿膜加湿器—直排水湿膜加湿器序号：TQ8324一、直排式湿膜加湿器材质说明：湿膜加湿器主要由湿膜组成，是加湿系统的核心部件，也是加湿蒸发介质。

湿膜材料(又称“赛代克”)以植物纤维为基材，经过特殊成分的树脂处理烧结形成波纹板状交叉重叠的高分子复合材料，具有极强的吸水性、很好的自我清洗能力、无毒、耐酸碱、耐霉菌、阻燃及提供水分与空气间最大的接触表面积。

湿膜的结构能提供空气与其表面之间最大的接触面积，每平方米膜体能提供500～600㎡的接触面积，膜体流道倾角呈45度。

其材料加入特殊化学原料制成的,突出良好的吸湿性和湿挺性的显著优点。

湿膜加湿器实物图：二、滴下浸透式湿膜加湿器工作原理：水箱中的水输送到加湿器顶部的淋水器，水均匀地淋到湿膜的顶部，淋水器确保水均匀分配到湿膜材料上，水在重力作用下沿湿膜材料向下浸透，淋湿湿膜内部的所有层面，同时被湿膜材料吸收，形成均匀的水膜．当干燥的风通过湿膜材料时，干燥的空气和湿润的湿膜表面有较大面积的接触，水份充分吸收空气的热量而汽化、蒸发，从而达到对空气加湿的目的。

在这一加湿过程中，空气的湿度增加，温度下降，但空气的焓值不变。

目前湿膜加湿器有四种材料，有机湿膜、无机玻璃纤维湿膜、金属铝合金湿膜，金属不锈钢湿膜，在中央空调几组、新风机组、机房空调等加湿段配套的以有机湿膜材料最多。

三、直排水湿膜加湿器的结构图：四、滴下式湿膜加湿器特点：向下浸透式湿膜加湿器洁净无噪音，加湿能力自我调节，饱和效率高，不产生过饱和、结露现象，具有加湿降温功效，属于等焓加湿。

对空气有洗涤、过滤作用，不产生“白粉”现象。

极强的吸水性、良好的透风性，对入口空气起到二次过滤净化的作用，具有很好的机械强度和浸水挺拔度。

湿膜式加湿距离短，用于中央空调，可节省机组体积，降低机组成本。

有多种加湿方式：直排式湿膜加湿器、循环式湿膜加湿器、风管式湿膜加湿器、柜式湿膜加湿器等。

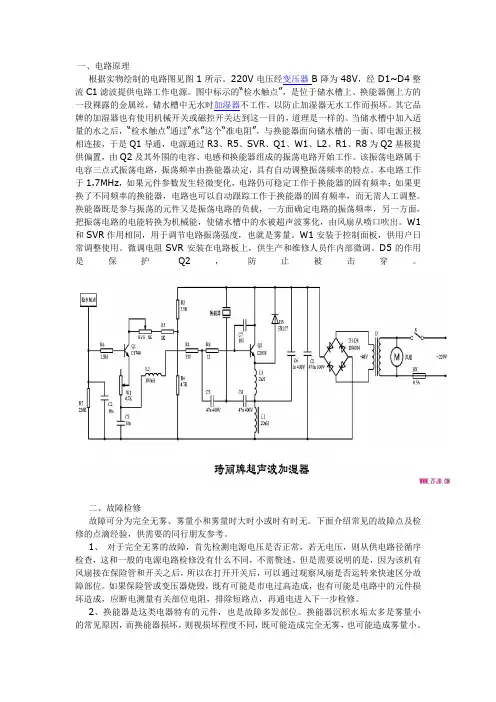

一、电路原理根据实物绘制的电路图见图1所示。

220V电压经变压器B降为48V，经D1~D4整流C1滤波提供电路工作电源。

图中标示的“检水触点”，是位于储水槽上、换能器侧上方的一段裸露的金属丝，储水槽中无水时加湿器不工作，以防止加湿器无水工作而损坏。

其它品牌的加湿器也有使用机械开关或磁控开关达到这一目的，道理是一样的。

当储水槽中加入适量的水之后，“检水触点”通过“水”这个“准电阻”，与换能器面向储水槽的一面、即电源正极相连接，于是Q1导通，电源通过R3、R5、SVR、Q1、W1、L2、R1、R8为Q2基极提供偏置，由Q2及其外围的电容、电感和换能器组成的振荡电路开始工作。

该振荡电路属于电容三点式振荡电路，振荡频率由换能器决定，具有自动调整振荡频率的特点。

本电路工作于1.7MHz，如果元件参数发生轻微变化，电路仍可稳定工作于换能器的固有频率；如果更换了不同频率的换能器，电路也可以自动跟踪工作于换能器的固有频率，而无需人工调整。

换能器既是参与振荡的元件又是振荡电路的负载，一方面确定电路的振荡频率，另一方面，把振荡电路的电能转换为机械能，使储水槽中的水被超声波雾化，由风扇从喷口吹出。

W1和SVR作用相同，用于调节电路振荡强度，也就是雾量。

W1安装于控制面板，供用户日常调整使用。

微调电阻SVR安装在电路板上，供生产和维修人员作内部微调。

D5的作用是保护Q2，防止被击穿。

二、故障检修故障可分为完全无雾、雾量小和雾量时大时小或时有时无。

下面介绍常见的故障点及检修的点滴经验，供需要的同行朋友参考。

1、对于完全无雾的故障，首先检测电源电压是否正常，若无电压，则从供电路径循序检查，这和一般的电源电路检修没有什么不同，不需赘述。

但是需要说明的是，因为该机有风扇接在保险管和开关之后，所以在打开开关后，可以通过观察风扇是否运转来快速区分故障部位。

如果保险管或变压器烧毁，既有可能是市电过高造成，也有可能是电路中的元件损坏造成，应断电测量有关部位电阻，排除短路点，再通电进入下一步检修。
