低压变频器基本原理介绍：变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
我们现在使用的变频器主要采用交—直—交方式（Variable Voltage Variable Frequency 即VVVF），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。
变频器的电路一般由整流、中间直流环节、逆变和控制4个部分组成.其基本结构见下图，主电路原理图三相工频交流电经过VD1~VD6 整流后，正极送入到缓冲电阻RL中，RL的作用是防止电流忽然变大。
经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通短路掉缓冲电阻RL，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容可以把脉动的直流电波形变得平滑一些。
由于一个电容的耐压有限，所以把两个电容串起来用.电容的耐压就提高了一倍。
CF1、CF2两个电容的容量是一样的，虽然标称的容量相同，但是在实际上两个电容的容量不可能一致，造成分压不均。
所以给两个电容分别并联了一个均压电阻R1、R2 ,这样，CF1 和CF2 上的电压就一样了.HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示直流电源送入。
直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB 上还串联了变频器的制动电阻RB，组成了变频器制动回路。
我们知道,由于电动机的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7～VD12使直流母线上的电压升高，这个电压高到一定程度会击穿逆变管V1~V6 和整流管VD1~VD6。
当有反向电压产生时,控制回路控制VB导通，电压就会通过VB在电阻RB释放掉.当电机较大时，还可并联外接电阻RB.一般情况下“+”端和P1端是由一个短路片短接上的,如果断开，这里可以接外加的直流电抗器,直流电抗器的作用是改善电路的功率因数。

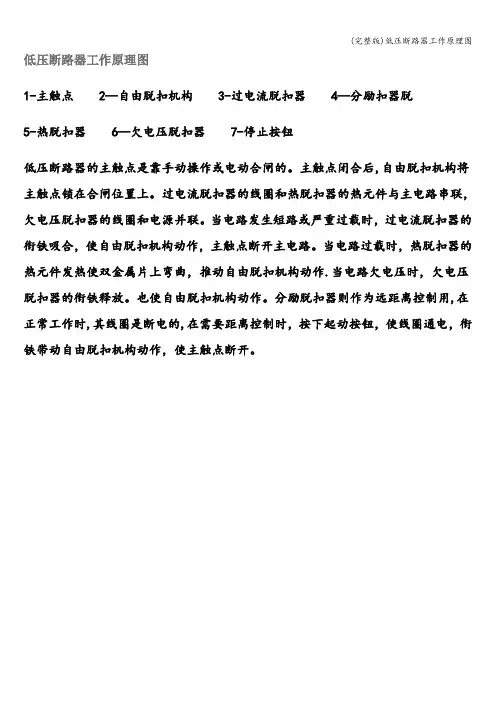

低压断路器工作原理图1-主触点2—自由脱扣机构3-过电流脱扣器4—分励扣器脱5-热脱扣器6—欠电压脱扣器7-停止按钮低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后,自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作.当电路欠电压时，欠电压脱扣器的衔铁释放。
也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用,在正常工作时,其线圈是断电的,在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。
此主题相关图片如下，点击图片看大图：1—主触点2—自由脱扣机构3—过电流脱扣器4-分励扣器脱5—热脱扣器6—欠电压脱扣器7—停止按钮空开烧毁的原因:（一）触头系统1.触头压力不足.因长期使用,触头弹簧变形、氧化，张力消失或减退,因触头过热，使触头弹簧退火，都是触头压力不足的原因,对此要检查触头初压力和终压力是否符保要求。
其方法可在动触头和支持板之间放入一张纸条，纸条在触头弹簧压力下被压紧，在动触头上装一弹簧秤，右手拉弹簧秤,左手轻轻拉纸条，当纸条刚可以抽出时，弹簧称上读数即为初压力。
将开关合上，使触头闭合,纸条夹在动静触头之间，按测初压力的方法；当纸条刚可抽出时，弹簧称上读数就是终压力。
触头压力也可以用下式估算:初压力=0。
5*触头终压力，（公斤）终压力=2。
25*触头额定电流（安）/100（公斤）根据触头初、终压力的数值，可以重新配制弹簧，也可以自行绕制.自行绕制时，选择合适的琴钢丝，按同样的直径和匝数进行绕制,但往往由于绕制工艺问题，所得的弹簧力大小的差别，需要将弹簧的直径和匝数进行调节。
调节的办法是:钢丝越粗,弹力越大；；弹簧外径越大，弹力越小；匝数越多，弹力越小.绕制时用一根圆铁棒在老虎钳上，再在圆铁棒上齐密缠绕,所用铁棒直径要比弹簧内径小一些，因绕好后弹簧直径会增大，绕好后的弹簧应热处理,否则无弹性。
低压电器的工作原理详细教程低压电器的工作原理详细教程第一章电气控制基础本章主要通过介绍电气控制领域中常用低压电器的工作原理、用途、型号、规格及符号等知识，电器控制线路的基本环节，并通过对典型电器控制系统的分析，学会正确选择和合理使用常用电器、学会分析和设计电气控制线路的基本方法，为后继章节的学习打下基础。
第一节常用电器元件及符号一、电器的基本知识（一）电器的分类电器是接通和断开电路或调节、控制和保护电路及电气设备用的电工器具。
完成由控制电器组成的自动控制系统，称为继电器—接触器控制系统，简称电器控制系统。
电器的用途广泛，功能多样，种类繁多，结构各异。
下面是几种常用的电器分类。
1．按工作电压等级分类（1）高压电器用于交流电压1200V、直流电压1500V及以上电路中的电器。
例如高压断路器、高压隔离开关、高压熔断器等。
（2）低压电器用于交流50Hz(或60Hz)，额定电压为1200V以下；直流额定电压1500V及以下的电路中的电器。
例如接触器、继电器等。
2．按动作原理分类1）手动电器用手或依靠机械力进行操作的电器，如手动开关、控制按钮、行程开关等主令电器。
2）自动电器借助于电磁力或某个物理量的变化自动进行操作的电器，如接触器、各种类型的继电器、电磁阀等。
3．按用途分类（1）控制电器用于各种控制电路和控制系统的电器，例如接触器、继电器、电动机起动器等。
（2）主令电器用于自动控制系统中发送动作指令的电器，例如按钮、行程开关、万能转换开关等。
（3）保护电器用于保护电路及用电设备的电器，如熔断器、热继电器、各种保护继电器、避雷器等。
（4）执行电器指用于完成某种动作或传动功能的电器，如电磁铁、电磁离合器等。
（5）配电电器用于电能的输送和分配的电器，例如高压断路器、隔离开关、刀开关、自动空气开关等。
4．按工作原理分类1）电磁式电器依据电磁感应原理来工作，如接触器、各种类型的电磁式继电器等。
2）非电量控制电器依靠外力或某种非电物理量的变化而动作的电器，如刀开关、行程开关、按钮、速度继电器、温度继电器等。
