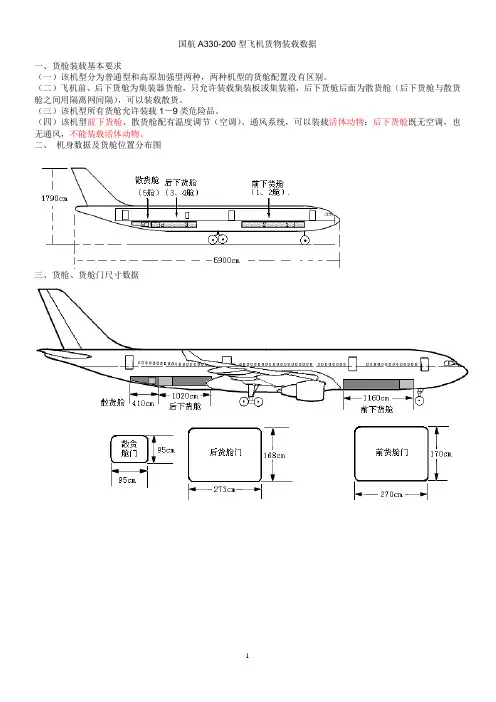

国航A330-200型飞机货物装载数据
一、货舱装载基本要求
（一）该机型分为普通型和高原加强型两种，两种机型的货舱配置没有区别。
（二）飞机前、后下货舱为集装器货舱，只允许装载集装板或集装箱，后下货舱后面为散货舱（后下货舱与散货舱之间用隔离网间隔），可以装载散货。
（三）该机型所有货舱允许装载1－9类危险品。
（四）该机型前下货舱、散货舱配有温度调节（空调）、通风系统，可以装载活体动物；后下货舱既无空调，也无通风，不能装载活体动物。
二、机身数据及货舱位置分布图
三、货舱、货舱门尺寸数据
四、下货舱货物装载布局图示
（一）前下货舱货物装载布局图示
(二) 后下货舱货物装载布局图示
五、前、后下货舱装载截面图及相关数据表（一）前、后下货舱装载截面图
（三）散货舱区域划分图示
六、不同种类集装器在前后下货舱内的卡子位置图示（一）前下货舱卡子位置图示
（二）后下货舱卡子位置图示。

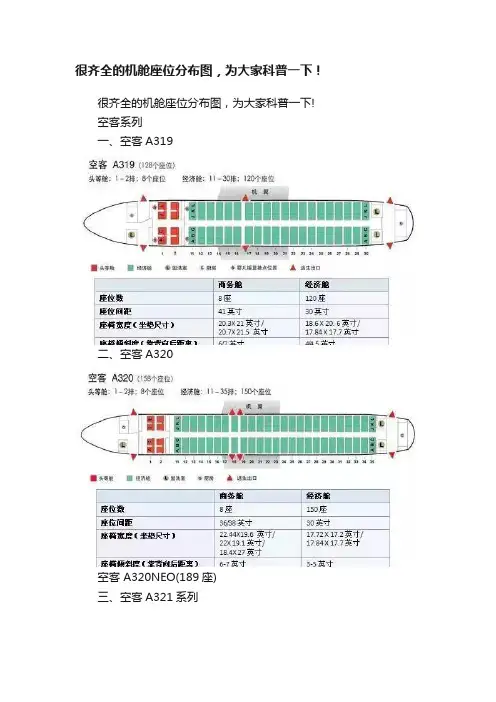

很齐全的机舱座位分布图，为大家科普一下！
很齐全的机舱座位分布图，为大家科普一下!
空客系列
一、空客A319
二、空客A320
空客 A320NEO(189座)
三、空客A321系列
四、空客A330系列
五、空客A340
六、空客A350
A350-900(标准三级客舱314人)机型介绍
机型：A350-900
代码：359
长度：66.8米
翼展：64米
高度：16.9米
载客量：标准三级客舱314人
最大商载：50吨
货仓容积：160立方米
最大油箱容量：138000升
最大起飞重量：268吨
最大航程：14350公里
动力配置：两台涡扇喷气发动机
发动机型号：劳斯莱斯遄达1700（推力374 kN）
座位设置：
座舱等级前后间距座位宽度座位数量
头等舱recliner seats
商务舱60 20 36 recliner seats
经济舱31 18 270 recliner seats
七、空客A380
南航A380采取F8C70Y428布局方式，豪华头等舱8个座位，头等舱70个座位，经济舱428个座位，总计506个座位。
波音系列
一、波音787系列
中国国航波音787-9飞机的座位布局图，采用三舱布局293个座位，其中公务舱30个、超级经济舱34个、经济舱座椅229个.
二、波音777系列
三、波音767系列
四、波音757系列
五、波音747系列
六、波音737系列。
国航A330-200型飞机货物装载数据
一、货舱装载基本要求
（一）该机型分为普通型和高原加强型两种，两种机型的货舱配置没有区别。
（二）飞机前、后下货舱为集装器货舱，只允许装载集装板或集装箱，后下货舱后面为散货舱（后下货舱与散货舱之间用隔离网间隔），可以装载散货。
（三）该机型所有货舱允许装载1－9类危险品。
（四）该机型前下货舱、散货舱配有温度调节（空调）、通风系统，可以装载活体动物；后下货舱既无空调，也无通风，不能装载活体动物。
二、机身数据及货舱位置分布图
三、货舱、货舱门尺寸数据
四、下货舱货物装载布局图示
（一）前下货舱货物装载布局图示
(二) 后下货舱货物装载布局图示
五、前、后下货舱装载截面图及相关数据表（一）前、后下货舱装载截面图
（三）散货舱区域划分图示
六、不同种类集装器在前后下货舱内的卡子位置图示（一）前下货舱卡子位置图示
（二）后下货舱卡子位置图示。
各种飞机货舱舱门及收货尺寸-飞机货仓介绍波音Boeing空客AirBus舱门尺寸波音(BOEING)系列常见机型(B737/B757// B767/ B777/ B747/ B747-F)B737机型信息B737系列机型舱门尺寸(宽*高)CM:前舱: 86*122; 后舱: 89*122 ; 备注:B737系列机型属于窄体机，无散舱，不接托盘货,货物单件毛重不能超过80KGS货舱总容积(M3):30-40CBM货物业务载量: 2-3 TONSB757机型信息B737系列机型舱门尺寸(宽*高)CM:前舱: 108*140; 后舱: 112*140; 散舱: 81*122 备注:B757系列机型限制不接托盘货。
货舱总容积(M3):50-68CBM货物载量: 5,7TONSB767机型信息 (KQ)B767系列机型舱门尺寸(宽*高)CM:前舱: 340*170; 后舱: 178*170; 散舱: 96*110 备注:板尺寸:314*2.44 ;货物高度要控制在1.6M。
货舱总容积(M3):100-110CBM货物载量:15TONSB747机型信息(JI/AF/CA3208/NW)B747系列分为:B747-200/ B747-300/ B747-400(F)B747系列机型舱门尺寸(宽*高)CM:主舱:304*340 ; 前舱: 168*264; 后舱: 168*264 ; 散舱: 112*119乘客座位数: B747-200 350个 ;B747-300 416个 ; B747-400 500个: B747-200 170 M3 ; B747-300 175M3; B747-400 120 货舱总容积(M3)M3货物载量: B747-200 60 TONS ; B747-400 120 TONS航班可以装的板箱数量:B747-200:7板(块) / 9箱(个)B747-300:15板(块) / 2箱(个)B747-400:7板(块) / 16箱(个)板箱尺寸(长*宽):P6P板:244*318(CM)P1P板:224*318(CM)DPE箱:143*106(CM)限重600KG (KQ)AKE/AVE箱:155*147CM (MH/CZ) (B波音系列尺寸为:155*163(CM))相关说明:该系列200座以下客机都是窄体单通道飞机(客舱中间只有一个通道),有两个散装舱(前舱和后舱),不能装板装箱; 该系列200座以上客机为宽体飞机,有三个货舱(前舱,后舱,散舱),可以装板装箱。
欧洲的空中客车（Airbus）系列：一、空客A310：主要外形特征：1、机身短而粗。
2、舱门为三个。
3、主起落架是两排轮子。
4、驾驶舱最边上的那个窗是一个五边形（除了A380外，空中客车的所有飞机驾驶舱最边上的这个窗口都是这个形状）。
5、机尾部分，上部轮廓线较为水平（这也是AB6、A310与B762的重要区别之一），垂直尾翼的圆弧半径较大（较接近直线）。
二、空客A300-600，俗称AB6：主要外形特征：1、样子和A310差不多，但比A310长。
2、舱门为四个。
3、带有小翼（小翼尺寸比所有客机的小翼都要小很多），注意其特别的形状。
4、和A310的外形特征3、4、5相同。
三、空客A318，是A320系列机身最短的一种型号：主要外形特征：1、机身短而细。
2、舱门为三个。
3、主起落架为一排轮子。
4、驾驶舱最边上的窗为五边形。
5、翼尖有小翼（和310的小翼一样，320系列的都有这种形状的小翼）。
6、第一、二门之间的窗口为6+4+1形式。
四、空客A319：主要外形特征：1、机身短而细，但比A318稍长。
2、第一、二门之间的窗口为12+1形式。
3、与A318的外形特征2、3、4、5相同。
也就是说，A318和A319外形基本一致，唯一的区别就是机身长度及随之而变化的窗口分布。
五、空客A330-200，简称A332：主要外形特征：1、机身长而粗。
2、舱门为四个。
3、主起落架为两排轮子。
4、驾驶舱最边上的窗为五边形。
5、机翼很修长，翼尖有小翼。
基本上是一个梯形，330及340系列的飞机都有这种形状的小翼，这也是A330与AB6的重要区别之一。
6、机翼与机身连接处有很大一块的机翼盒，这个机翼盒在320系列及340系列均存在，这也是A330与AB6的重要区别之一。
7、机尾部分，上部轮廓线较为水平。
其实空客系列的机型均有此特点，这也是与B757、B767甚至B777的重要区别之一。
8、第一、二门之间最多有12个窗口。
六、空客A330-300，简称A333：主要外形特征：1、第一、二门之间最多有17个窗口。
民航飞机机型超完整版图文Revised as of 23 November 2020中国民航飞机机型完整版欧洲空客（Airbus）系列：空客A300系列——旗下有空客A300，空客A310主要外形特征：空客A3101、机身短而粗。
2、舱门为三个。
、主起落架是两排轮子。
4、驾驶舱最边上的那个窗是一个五边形（除了A380外，空中客车的所有飞机驾驶舱最边上的这个窗口都是这个形状）。
5、机尾部分，上部轮廓线较为水平（这也是AB6、A310与B762的重要区别之一），垂直尾翼的圆弧半径较大（较接近直线）。
常见的A300-600的基本数据：翼展：米机长:米全经济布局载客:298人典型两级座舱布局：266人空机重：吨最大商载:吨最大起飞总重:165吨最大燃油量：62000升最大可用燃油（标准）：吨最大载重航程:7500公里动力装置：两台涡扇发动机可选发动机型号：通用电气公司CF6-80系列CF6-80C2A1普拉特-惠特尼公司4000系列PW4156常见的A310-300的基本数据：翼展：米机长:米典型两级座舱布局：220人空机重：吨最大商载:吨最大起飞总重:150吨最大燃油量：61070升最大可用燃油（标准）：吨最大载重航程:9600公里动力装置：两台涡扇发动机可选发动机型号：通用电气公司CF6-80系列CF6-80C2A2普拉特-惠特尼公司4000系列PW4152或PW4156A空客A300-600，俗称AB6主要外形特征：1、样子和A310差不多，但比A310长。
2、舱门为四个。
3、带有小翼（小翼尺寸比所有客机的小翼都要小很多），注意其特别的形状。
4、和A310的外形特征3、4、5相同。
空客A320系列——旗下：A318，A319，A320，A321（包含公务机版本）空客A318，是A320系列机身最短的一种型号主要外形特征：1、机身短而细。
2、舱门为三个。
3、主起落架为一排轮子。
4、驾驶舱最边上的窗为五边形。
各机型舱位情况波音（BOEING）系列常见机型（B737/B757// B767/ B777/ B747/ B747-F）B737系列机型舱门尺寸(宽*高)CM：前舱：86*122；后舱: 89*122 ;备注：B737系列机型属于窄体机，无散舱，不接托盘货,货物单件毛重不能超过80KGS 货舱总容积(M3)：30-40CBM 货物业务载量：2-3 TONSB737系列机型舱门尺寸(宽*高)CM：前舱：108*140；后舱: 112*140; 散舱: 81*122备注：B757系列机型限制不接托盘货。
货舱总容积(M3)：50-68CBM 货物载量：5－7TONSB767 (KQ)系列机型舱门尺寸(宽*高)CM：前舱：340*170；后舱: 178*170; 散舱: 96*110备注：板尺寸：314*2.44 ；货物高度要控制在1.6M。
货舱总容积(M3)：100-110CBM货物载量：15TONS波音777-200舱位前舱后舱散舱舱门尺寸CM 269×170 269×170 91×114最大载量KG 30617 22226 4082可利用体积CU.M 126.97 96.36 21.18板箱装载情况6板8箱可进长5米,宽0.4米物体说明可容纳长3米,宽2米,高1.6米的物体B747(JI/AF/CA3208/NW)系列分为：B747-200/ B747-300/ B747-400(F)B747系列机型舱门尺寸(宽*高)CM：主舱：304*340 ；前舱：168*264；后舱: 168*264 ; 散舱: 112*119乘客座位数：B747-200 350个；B747-300 416个; B747-400 500个货舱总容积(M3)：B747-200 170 M3 ；B747-300 175M3； B747-400 120 M3 货物载量：B747-200 60 TONS ； B747-400 120 TONS可装板箱数量：B747-200：7板(块) / 9箱(个)B747-300：15板(块) / 2箱(个)B747-400：7板(块) / 16箱(个)板箱尺寸(长*宽)：P6P板：244*318(CM)P1P板：224*318(CM)DPE箱：143*106(CM)限重600KG (KQ)AKE/AVE箱：155*147CM (MH/CZ) （B波音系列尺寸为：155*163(CM)）相关说明: 该系列200座以下客机都是窄体单通道飞机(客舱中间只有一个通道),有两个散装舱(前舱和后舱),不能装板装箱; 该系列200座以上客机为宽体飞机,有三个货舱(前舱,后舱,散舱),可以装板装箱。

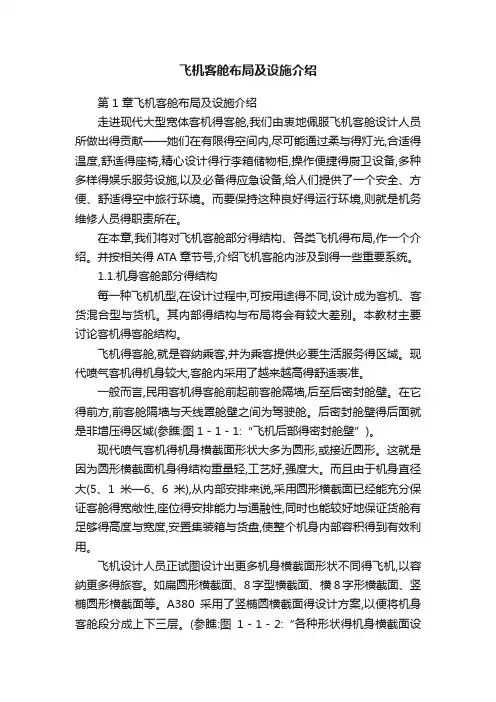

飞机客舱布局及设施介绍第 1 章飞机客舱布局及设施介绍走进现代大型宽体客机得客舱,我们由衷地佩服飞机客舱设计人员所做出得贡献——她们在有限得空间内,尽可能通过柔与得灯光,合适得温度,舒适得座椅,精心设计得行李箱储物柜,操作便捷得厨卫设备,多种多样得娱乐服务设施,以及必备得应急设备,给人们提供了一个安全、方便、舒适得空中旅行环境。
