利用故障特征频带和TT变换的电缆单端行波测距一、电缆单端行波测距原理电缆单端行波测距技术是一种利用电缆内部的行波信号来实现电缆故障位置测距的技术。
在电缆内部传输的行波信号会在故障点发生部分反射，根据这些反射信号可以确定故障点的位置。
而利用故障特征频带和TT变换的电缆单端行波测距是对电缆行波信号进行特征分析的一种技术方法。
故障特征频带是指在电缆故障发生后，行波信号在频域上出现的特征频带，这些特征频带与电缆长度和故障位置有一定的关系。
通过对这些特征频带的分析，可以实现对电缆故障位置的测距。
而TT变换是一种将时域信号转换为频域信号的变换方法，通过对行波信号进行TT变换可以得到信号的频谱分布情况，进而实现对特征频带的提取和分析。
二、电缆单端行波测距方法利用故障特征频带和TT变换的电缆单端行波测距主要包括以下几个步骤：1. 采集电缆行波信号数据首先需要在电缆的一端安装传感器，并利用该传感器采集电缆内部的行波信号数据。
通常可以使用高频探头或传感器进行信号的采集，采集的数据包括了传播时域信息。
2. 进行TT变换将采集到的电缆行波信号数据进行TT变换，得到信号的频谱分布情况。
通过对频域信号的分析，可以提取出故障特征频带。
3. 特征频带分析对所提取出的故障特征频带进行分析，包括频带的数量、位置、幅值等特征。
通过特征频带的分析可以确定故障的位置和性质。
4. 故障距离测算根据故障特征频带的分析结果，结合信号传播速度等参数，可以计算出故障距离，从而实现对电缆故障位置的测距。
5. 故障定位根据故障距离的测算结果，可以确定故障位置，并进行定位标记。
1. 高精度：通过对故障特征频带的精确分析，可以实现对电缆故障位置的高精度测定。
2. 高效率：测距过程简洁明了，不需要复杂的设备和大量的测量数据，可以快速、准确地完成电缆故障的定位。
3. 低成本：相比传统的电缆故障检测方法，利用故障特征频带和TT变换的电缆单端行波测距可以降低成本，提高效益。
电力线路故障测距方法综述1.直流法：直流法是最早被使用的一种故障测距方法。
该方法利用电流和电压信号的比例关系来测量故障距离。
在故障发生时，通过增大直流电源的电流，可以使故障出口处的电压降低，从而可以准确计算故障点的位置。
然而，直流法需要大量的计算和测量，并且对于多故障的线路无法定位。
2.阻抗法：阻抗法是一种常见且精确的故障测距方法。
该方法利用故障点附近的线路阻抗来测量故障点的位置。
在故障发生时，通过测量电压和电流，可以计算出故障点处的阻抗值，从而确定故障点的位置。
阻抗法在电力系统中被广泛使用，但是对于多段故障的线路也存在一定的局限性。
3.反射法：反射法是一种利用电力信号的反射原理来测量故障距离的方法。
在故障发生时，电力信号会在故障点产生反射，通过捕捉反射信号的时间和幅值，可以计算出故障点的距离。
反射法具有较高的定位精度，并且对于多段故障有较好的适应性。
4.波形比较法：波形比较法是一种新型的故障测距方法。
该方法通过比较正常工作线路和故障点线路的电压和电流波形差异，来测量故障距离。
波形比较法具有较高的测距精度，并且可以根据线路工况自动调整故障测距参数，适应不同条件的故障。
综上所述，电力线路故障测距是电力系统运行中的一项重要工作，对于确保电力线路的稳定运行具有重要意义。
目前主要的故障测距方法包括直流法、阻抗法、反射法和波形比较法。
这些方法各有优劣，适用于不同的故障情况。
随着技术的不断进步，电力线路故障测距方法也会不断发展和改进，以提高测距精度和快速定位故障点。
电力电缆故障探测测距与定点方法摘要：电力电缆作为整个电力系统的重要组成部分，一旦发生故障将直接影响着整个电力系统的安全运行。
因此，如何快速、准确地查找电缆故障，减少故障修复费用及停电损失，成为电力工程领域与研究界日益关注的问题。
文章分析了电力电缆故障的原因及分类，探讨了电力电缆的故障测距与定点方法。
关键词：电力电缆；故障测距；故障定点；引言随着我国经济建设的高速发展，我国的城市电网改造工作大力地开展。
由于电力电缆应用成本的下降，以及电力电缆自身所具有的供电可靠性高、不受地面、空间建筑物的影响、不受恶劣气候侵害、安全隐蔽耐用等特点，因而获得了越来越广泛的应用。
然而，与架空输电线路相比，虽然电力电缆的上述优点却为后期电缆的维护工作特别是故障测距与定位带来了较大的难度，尤其电缆长度相对较短、线路故障不可观测性等特点都决定了电缆线路要求有更精确的故障测距方法。
另一方面，电力电缆作为整个电力系统的重要组成部分，一旦发生故障将直接影响着整个电力系统的安全运行，并且如故障发现不及时，则可能导致火灾、大规模停电等较大的事故后果。
因此，如何快速、准确地查找电缆故障，减少故障修复费用及停电损失，成为电力工程领域与研究界日益关注的问题。
1电力电缆故障原因及类型1.1电力电缆故障原因随着电缆数量的增多及运行时间的延长，由于电缆绝缘老化特性等因素，故障发生概率大大增加。
电缆故障点的查找与测量是通讯和电力供应畅通的有力保障，但是因为电缆线路的隐蔽性、个别运行单位的运行资料不完善以及测试设备的局限性，使电缆故障的查找非常困难。
尤其是在狂风、暴雨等恶劣天气中，给故障的查找、维修带来了很大不便。
了解电缆故障的原因，对于减少电缆的损坏，快速地判定出故障点是十分重要的。
电缆发生故障的原因是多方面的，常见的几种主要原因包括：1.1.1机械损伤。
主要由于电缆安装敷设时不小心造成的机械损伤或安装后靠近电缆路径作业造成的机械损伤而直接引起的。
电缆故障测距方法在线测距方法故障定位技术的发展主要经历了三个阶段：模拟式定位技术、单端数字式定位技术、双端定位技术。
早期的故障定位装置是机电式或静态电子仪器构成的模拟式装置。
后期的故障录波器是以光电转化为原理、以胶片为记录载体、根据故障录波仪记录的电信号来粗略估计故障点位置。
测试技术的出现以及计算机技术和通信技术都加速了故障定位技术的发展。
这个阶段出现了许多利用计算机进行故障定位的方法，其特点是采用单端信息，应用计算机的超强运算能力对各自算法进行修正，求得故障距离。
有些算法已应用到实际故障定位装置中，不足之处是无法克服故障电阻对故障定位精度的影响。
其中，单端阻抗法只用到线路一侧的电压、电流测量值，由于其理论上无法克服过渡电阻的影响，需要在测距算法中做一定的假设，所以其测量精度在很多情况下难以保证，但是有着造价低，不受通信因数的限制的优点，在实际应用中有着一定的应用需求。
单纯依靠单端信息不能有效地消除因素包括：负荷电流；系统运行阻抗；故障点过渡电阻，这自然影响到测距的精度。
单端行波法是基于单端信息量的一种测距方法，其中单端行波测距的关键是准确求出行波第一次到达监测端与其从故障点反射回到监测端的时间差，并包括故障行波分量的提取。
常用的行波单端故障定位算法有求导数法、相关法、匹配滤波器法和主频率法。
由于行波在特征阻抗变化处的折反射情况比较复杂(如行波到达故障点后会发生反射也会通过故障点折射到对侧母线上去)，非故障线路不是“无限长”，由测量点折射过去的行波分量经一定时间后，又会从测量点折射回故障线路等，使行波分析和利用单端行波精确故障定位有较大困难。
双端行波测距是通过计算故障行波到达线路两端的时间差来计算故障位置，其测距精度基本不受线路的故障位置、故障类型、线路长度、接地电阻等因素的影响。
双端行波法的关键是准确记录下电流或电压行波到达线路两端的时间，误差应在几微秒以内，以保证故障定位误差在几百米内，行波在线路上的传播速度近似为300m/μs，1μs 时间误差对应约150m 的测距误差。
电缆故障定位仪操作方法一、准备工作1.确定故障段：根据故障报修单、初步现场勘测及故障形态判断，确定故障段的大致位置。
二、器材准备1.电缆故障定位仪：检查仪器是否正常运行，仪器的电量是否充足。
2.测试电缆：检查测试电缆是否损坏，有无短路、断路等故障。
三、现场操作1.连接测试电缆：将测试电缆的各个接线头与故障定位仪的相应接口连接，并确保连接牢固。
2.配置参数：根据故障段的特点和实际情况，在仪器上合理配置参数，包括电压、测试距离、标定点等信息。
3.寻找地线：使用故障定位仪自带的寻地功能，找出测点的地线位置，并连接好地线。
4.设定测试距离：根据实际情况设定测试距离，同时要确保测试距离不要过远，以免影响测试结果的准确性。
5.开始测试：启动故障定位仪，开始测试。
通过监测仪器显示的波形数据，判断电缆的故障类型，并确定故障位置。
6.分析数据：根据波形数据的变化情况，结合故障段的实际情况，进行数据分析，确定故障位置和故障类型。
7.定位故障：找到波形数据异常的点位，即为故障点位。
根据实际情况，使用故障定位仪提供的测距功能，对故障点位进行定位。
8.故障处理：根据定位的具体位置，采取相应的故障处理措施。
如果是线缆破损等故障，可以采用修复或更换线缆的方式解决。
四、注意事项1.操作人员必须具备一定的电力知识和操作经验。
2.在使用故障定位仪之前，必须确保仪器和测试设备处于良好的状态，避免因为仪器故障导致测试结果不准确。
3.在操作过程中，要仔细观察仪器的显示和波形变化，及时调整参数，以获得准确的测试结果。
4.在进行地线连接时，务必确保连接牢固可靠，以避免误操作或意外事故发生。
5.在测试过程中，要注意安全，避免电击等危险。
在需要进行高压测试时，必须采取必要的防护措施。
以上是电缆故障定位仪的操作方法，通过合理的使用和准确的操作，可以快速、准确地定位电力电缆故障，提高故障排除效率，保障电力系统的正常运行。
电缆故障的探测方法本文综述了电缆故障的探测方法与仪器。
首先列举了电缆故障探测的传统方法并分析了传统方法的不足，然后介绍了电缆故障探测的新方法及其特点。
随着电缆用量在整个电力传输线路和因特网中所占的比例日益提高，电缆故障出现的几率越来越大。
电缆故障对生产造成的危害较大，轻者会造成单台电气设备不能运行，重者会导致整个变电所停电，所以电缆故障点的快速测定和精确定位问题变得非常重要。
一、电缆故障探测的传统方法（一）电缆故障测距的传统方法电缆故障测距的传统方法主要有以下四种：电桥法：这是电力电缆的测距的经典方法。
该方法比较简单，但需要事先知道电缆线长度等数据，且只适用于低阻及短路故障。
但是，在实际运行中，故障常常为高阻及闪络性故障，因故障电阻很高造成电桥电流很小，因此一般的灵敏度仪表很难探测。
脉冲回波法：针对低阻与断路类型的故障，利用低压脉冲反射方法来测电缆故障比起上面的电桥法简单直接，只需通过观察故障点反射与发射脉冲的时间差来测距。
测试时将一低压脉冲注入电缆，当脉冲传播到故障点时会发生反射，脉冲被反射送回到测量点。
利用仪器记录发射和反射脉冲的时间差，只需知道脉冲传播速度就可计算出故障发生点的距离。
该方法简单直观，不需知道电缆长度等原始数据，还可根据反射波形识别电缆接头与分支点的位置。
脉冲电压法。
该方法可用于测量高阻与闪络故障。
首先将电缆故障在直流或脉冲高压信号下击穿，然后通过记录放电脉冲在测量点与故障点往返一次所需的时间来测距。
脉冲电压法的一个重要优点是不必将高阻与闪络性故障烧穿，直接利用故障击穿产生的瞬时脉冲信号，测试速度快，测量过程也得到简化。
但缺点是：①仪器通过一个电容电阻分压器分压测量电压脉冲信号，仪器与高压回路有电耦合，很容易发生高压信号串人，造成仪器损坏，故安全性较差；②在利用闪测法测距时，高压电容对脉冲信号呈短路状态，需要串一个电阻或电感以产生电压信号，增加了接线复杂性，使故障点不容易击穿；③在故障放电时，特别在冲闪时，分压器耦合的电压波形变化不尖锐，难以分辨。

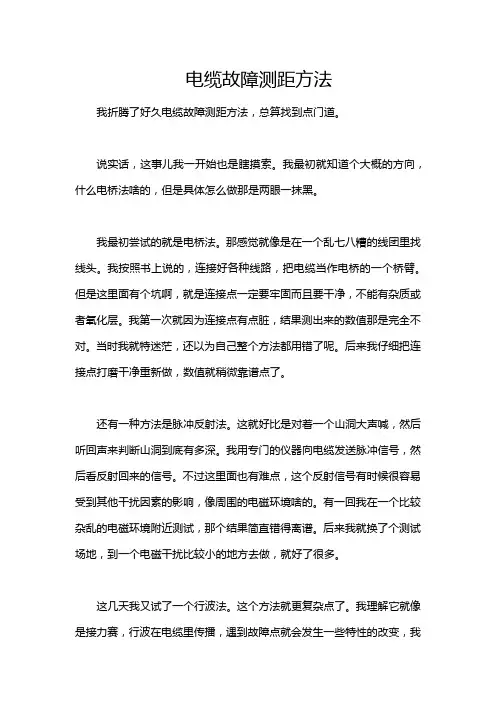

电缆故障测距方法我折腾了好久电缆故障测距方法，总算找到点门道。
说实话，这事儿我一开始也是瞎摸索。
我最初就知道个大概的方向，什么电桥法啥的，但是具体怎么做那是两眼一抹黑。
我最初尝试的就是电桥法。
那感觉就像是在一个乱七八糟的线团里找线头。
我按照书上说的，连接好各种线路，把电缆当作电桥的一个桥臂。
但是这里面有个坑啊，就是连接点一定要牢固而且要干净，不能有杂质或者氧化层。
我第一次就因为连接点有点脏，结果测出来的数值那是完全不对。
当时我就特迷茫，还以为自己整个方法都用错了呢。
后来我仔细把连接点打磨干净重新做，数值就稍微靠谱点了。
还有一种方法是脉冲反射法。
这就好比是对着一个山洞大声喊，然后听回声来判断山洞到底有多深。
我用专门的仪器向电缆发送脉冲信号，然后看反射回来的信号。
不过这里面也有难点，这个反射信号有时候很容易受到其他干扰因素的影响，像周围的电磁环境啥的。
有一回我在一个比较杂乱的电磁环境附近测试，那个结果简直错得离谱。
后来我就换了个测试场地，到一个电磁干扰比较小的地方去做，就好了很多。
这几天我又试了一个行波法。
这个方法就更复杂点了。
我理解它就像是接力赛，行波在电缆里传播，遇到故障点就会发生一些特性的改变，我们就是要抓住这些改变来确定故障距离。
但是在实际操作中，要精确地捕捉到这些行波的变化可不容易，就跟在高速路上看一辆车一闪而过，你得非常准确地看到它的车牌一样难。
我是花了很多时间来调整仪器的参数，经过好多轮的测试，才慢慢掌握了一点技巧。
在实际测试的时候啊，还有个很重要的点，那就是要根据电缆的实际情况来选择合适的方法。
比如说如果是短电缆，可能电桥法就比较合适，要是长电缆的话，脉冲反射法或者行波法可能就更能发挥作用。
而且不管是哪种方法，现场环境都要尽可能的整理干净，减少那些不必要的干扰因素，这会让测试结果更准确。
不过我到现在也还有不确定的地方。
比如说在很特殊的电缆结构或者非常复杂的故障情况下，这些方法是不是都还管用，我心里就没底。
电缆故障测距仪的使用方法
电缆故障测距仪是一种用于检测电缆故障位置的仪器设备，它能够准确地测定电缆故障的距离，帮助人们快速定位并修复故障。
下面将介绍电缆故障测距仪的使用方法。
在使用电缆故障测距仪之前，需要确保仪器的正常工作和连接。
检查仪器的电源是否正常，仪表盘是否显示正常，各个接口是否连接牢固。
接下来，需要设置测距仪的参数。
根据实际需要，设置测距仪的测量范围、测量精度等参数，确保测距仪可以满足实际测量需求。
然后，将测距仪的探头接入待测电缆的两端。
探头的接入需要注意正确连接，确保接触良好，避免测量误差。
接下来，启动测距仪，开始测量。
在测量过程中，需要注意保持仪器的稳定，避免外界干扰对测量结果的影响。
同时，注意观察仪表盘的显示，确保测量数据的准确性。
在测量过程中，可以根据需要进行附加操作。
例如，可以通过调整测距仪的增益参数来改善信号质量，提高测量精度。
还可以通过测距仪提供的故障定位功能，确定故障发生的位置。
根据测量结果确定故障位置，并采取相应的修复措施。
根据测距仪提供的测量数据，可以准确地确定故障发生的位置，从而可以有针
对性地进行修复工作，提高修复效率。
总结起来，电缆故障测距仪的使用方法包括设置参数、接入探头、启动测量、观察显示、附加操作和故障修复。
正确使用电缆故障测距仪可以帮助人们快速准确地定位电缆故障，提高维修效率。
希望以上介绍对您有所帮助。
电缆故障测距方法
摘要：随着电力系统的发展，电缆得到了广泛的使用，并且因其自身的特点，具备较高的安全性。
但是因为电力电缆多埋于地下，给人们确定故障位置带来了不便。
本文对电力电缆故障原因、电缆故障测距方法、故障定点、故障测距方法等进行了分析。
关键词：电缆故障检测；测距；小波分析
引言
电力工业是国民经济的支柱产业，同时又是其它产业能够稳定发展的保证[1]。
因此，保证电力系统运行的安全性、可靠性是国民经济能否稳定快速发展的关键。
输电线路担负着传送电能的重要任务，是电力系统的经济命脉，其故障直接威胁到电力系统的安全运行。
一、引起电力电缆故障的原因
电力电缆是电气工程的重要组成部分，用来传输和分配电能，具有占地少、供电可靠、施工便利、绝缘性能好、能提供容性功率提高功率因素、运行及维护简单等特点。
但电力电缆存在绝缘老化变质、电缆接头过热、保护层机械损伤、谐波及过电压造成击穿引起电缆故障、中间接头及终端头设计、电缆头材料选择和制作工艺影响等问题。
同时电缆事故往往造成一定的损失。
了解电缆故障的原因，对于减少电缆的损坏，快速地判定出故障点是十分重要的。
1、绝缘老化变质；电力电缆长期处于电、热、化学及机械作用环境中，从而使绝缘介质发生物理及化学变化，导致介质损耗加大，绝缘强度下降。
2、电缆过热；造成电缆过热的主要原因是电缆内部气隙游离造成局部受热，加速绝缘老化、碳化，电缆过载或表面散热不佳导致绝缘加速老化。
3、过电压造成击穿；雷击过电压和谐振过电压使电缆绝缘所承受的耐受电压超过允许值而造成击穿。
4、中间接头、终端头材料选择和制作工艺问题；设计电缆电压等级低于运行电压，电缆处于长期过电压运行状态，加速绝缘老化，缩短电缆使用寿命。
电缆头材料选择不当，由于电缆绝缘材料和电缆头材料材质不同，热胀冷缩系数不同，长期运行电缆和电缆头之间产生间隙，发生树状爬电，引发电缆放电击穿。
电缆头制作工艺不规范，剥离半导体时损伤电缆绝缘，半导体剥离长度不够，绝缘表面存在微粒、灰尘等杂质，造成绝缘强度下降，使用寿命缩短。
5、绝缘受潮、腐蚀、外力损伤；中间接头或电缆头因做头密封不严造成绝缘受潮，穿墙套管外侧防雨棚设计不合理，造成电缆头长期淋雨受潮，引起电缆头击穿放电。

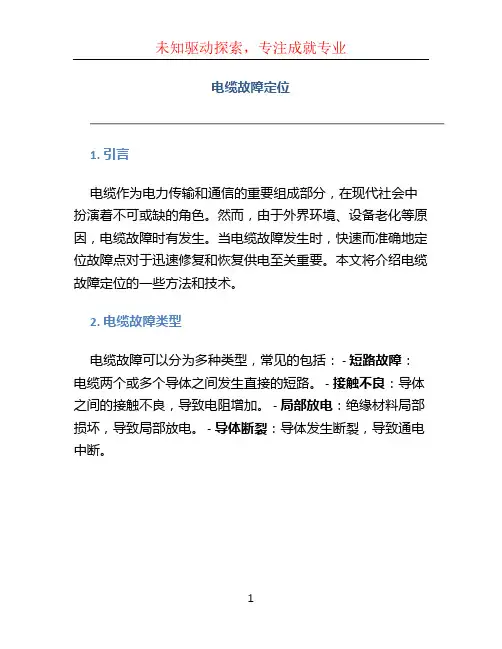

二、电力电缆故障类型
根据故障电阻与击穿间隙情况，电缆故障可分为低阻、高阻、开路与闪络性故障。
1、低电阻接地或短路故障：电缆线路一相导体对地或数相导体对地或数相导体之间的绝缘电阻低于正常阻值较多，电阻值低于10Zc（Zc为电缆线路波阻抗），而导体连续性良好。
常见类型有单相接地、两相短路、两相短路接地、三相短路接地等。
2、高电阻接地或短路故障：与低电阻接地或短路故障相似，但区别在于接地或短路的电阻大于10Zc而芯线连接良好。
常见类型有单相接地、两相短路、两相短路接地、三相短路接地等。
3、开路故障：电缆各相导体的绝缘电阻符合规定，但导体的连续性试验证明有一相或数相导体不连续，或虽未断开但工作电压不能传输到终端，或虽然终端有电压但负载能力较差。
常见类型有单相断线、两相断线、三相断线。
4、闪络故障：低电压时电缆绝缘良好，当电压升高到一定值或在某一较高电压持续一定时间后，绝缘发生瞬时击穿现象。
常见类型有单相剐络、两相闪络、三相闪络。
三、电缆故障测距方法分析
1、电桥法
将被测电缆终端故障相与非故障相短接，电桥两臂分别接故障相和非故障相，通过调节电阻使得电桥达到平衡，通过公式计算出故障点的距离。
目前现场中电桥法用的越来越少，但是对于一些没有明显的低压脉冲反射，又不容易用高压击穿的特殊故障，使用电桥法往往可以解决问题。
电桥法的优点是简单、方便、精确度高，但其主要缺点是不适用于高阻抗与闪络性故障以及相间短路性故障。
2、脉冲电压法
又称闪测法，是20世纪70年代发展起来的用于测量高阻与闪络性故障的方法。
该方法首先将电缆故障点在直流高压（直闪法）或冲击高压（冲闪法）信号下击穿，然后记录下放电脉冲在测量点与故障点往返一次所需的时间，再根据电波在电缆中的传播速度，就可算出故障点的距离。
该方法测试速度快，波形清晰易判。
但其接线复杂，分压过大时对人和仪器有危险。
3、低压脉冲反射法
测试时向电力电缆的故障相注入低压脉冲。
该脉冲沿电缆传播到阻抗不匹配
点即故障点时，脉冲产生反射回送到测试点由仪器记录下来，根据发射脉冲与反射脉冲的往返时间差和脉冲在电缆中传播的波速度，便可计算出故障点离测试点的距离。
该方法的优点是简单直观，不需要知道电缆的准确长度等原始资料；缺点是不能适用于高阻抗与闪络性故障，需要知道电缆的走向。
4、二次脉冲法
20世纪90年代，国外发明二次脉冲法。
它先用高压脉冲将故障点击穿，在故障点起弧后熄弧前，由测试仪器向电缆耦合注入一低压脉冲。
此脉冲在故障点闪络处（电弧的电阻值很低）发生短路反射，并记忆在仪器中。
电弧熄灭后，测量仪器复发一测量脉冲通过故障处直达电缆末端并发生开路反射，比较两次低压脉冲波形可非常容易地判断故障点（击穿点）位置。
二次脉冲法使得电缆高阻故障的测试变得十分简单，是目前电力电缆故障离线测试最先进的基础测试方法。
四、故障定点
1、声测定点法
声测定点法是电缆故障的主要定点方法，主要用于测量高阻与闪络性故障，测量时使用高压设备使故障点击穿放电，故障间隙放电时产生的机械振动，传到地面，便听到“啪、啪”的声音，利用这种现象可以十分准确地对电缆故障进行定点，缺点是受外界干扰较大。
2、声磁法
在向电缆施加冲击高压信号使故障点放电时，会在电缆的外皮与大地形成的回路中感应出环流来，这一环流在电缆周围产生脉冲磁场，在监听到声音信号的同时，接受到脉冲磁场信号，即可判断该声音是由故障点放电产生的，故障点就在附近。
3、音频感应法
探测时，用1kHz的音频信号发生器向待测电缆通音频电流，发出电磁波；然后在地面上用探头沿被测电缆路径接收电磁场信号，并将之送入放大器进行放大，将放大后的信号送人耳机或指示仪表，根据耳机中声响的强弱或指示仪表的指示值大小而定出故障点的位置，当探头从故障点前移l～2m时，音频信号中断，则音频信号最强处为故障点。
五、故障测距方法
近年来，还有许多新颖的测距方法被提出，如优化方法、卡尔曼滤波技术、模式识别技术、概率和统计决策、模糊理论和光纤测距等方法，目前多处于研究阶段，电缆的故障是很复杂的，目前还没有一种万能的仪器可以检测所有的故障。
按其主要功能可分为以下几类：
1、简单便携式检测设备
这类设备结构简单、功能单一，是较早期的产品。
国外的T510便携式电缆故障遥测仪就属于这类产品，它采用脉冲反射法，由电池驱动，正常使用3个月，最大工作距离为3km，精度为1.6%，我国科汇公司生产的T-COl也属于这类产品。
2、有一定附加功能的检测设备
这类产品可以对检测资料进行简单的处理，并有一定的附加功能。
英国百考泰思特公司的通信故障遥测仪器属于这类设备，它的检测范围为20km，精度为1%，检测的结果也可直接打印，也可输入PC机存储、分析，是目前较先进的仪器。
国内的同类产品有武汉的桑迪电子仪器公司WY系列的WY51313电缆故障路径探测仪，它利用脉冲反射法的基本原理，可自动定位故障点，并有发讯功能。
它的检测距离为3km，分辨率为1%。
此外国内淄博通信电器有限公司的TC98通信电缆障碍测试仪、TCO2市话电缆线路障碍测试仪；成都华泰仪器有限公司的DLC、DXC和GTA-2等测试仪都属于此类检测设备。
3、功能强劲的检测系统
这一类设备大多由前台检测、数据传输、后台控制处理等部分构成。
具有状态资料的采集、传输、处理的功能。
意大利的尼考特拉（NlCOTRA）电缆监控系统属于这类设备，它是近几年才引进我国的电信市话维护的高技术设备，主要用于充气电缆的检测。
系统有检测控制中心、数据采集器单元DSA-800、传感器系统、全自动电子干燥系统、电子流量配气单元五部分组成。
它通过数据传输、定时检测、自动检测、实时操作等基本操作，可完成电缆气压值的测定、估测电缆漏气点等检测功能，并警告维护人员，而且在建立的系统数据库中可存有线路的技术资料和维修档案，极大地方便了维护人员和工程技术人员对线路的维护和改造。
这套系统改变了传统的充气维护模式，有效地提高了线路设备的维护质量和管理水平。
结束语
随着电缆电网的发展，电缆的运用越来越广泛，在电缆数量增加、工作时间延长的环境下，其故障发生频率也逐渐升高，而由于电缆路线隐蔽性强、检测设备和技术有限等原因的影响，使得电缆故障检测难度提升，然而电力电缆一旦发生故障将直接影响着整个电力系统的安全运行，因此我们需要准确、迅速、经济地查找出电缆故障。
参考文献
[1]李明华，闫春江，严璋.高压电缆故障测距及定位方法[J].高压电器，2012年
[2]陈韶勇,李越.电力电缆常见故障检测方法[J].科技创新导报,2012年
[3]魏书宁,龚仁喜,刘珺等.电力电缆故障检测的方法与分析[J].计算技术与自动化,2013年
[4] 王耀亚.电力电缆故障测距方法研究[J].无线互联科技,2011年。
