电缆故障测试仪的测距方法

GD-4133 多次脉冲电缆故障测试仪一、概述GD-4133电力电缆多次脉冲故障测距仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。

GD-4133在低压脉冲方式下可以独立使用；在脉冲电流方式下需要和GD-2131L装置配合使用；在多次脉冲方式下还须和GD-4133S电缆测试多次脉冲耦合装置配合；在测距完成后须使用GD-4132数字式多功能电缆故障定点仪进行精确定点。

他们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。

二、功能特点1．多种测距方法：a. 低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。

b. 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。

c. 多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。

波形明确易于识别，测距精度高。

2．200MHz实时采样：a. 国内同类仪器最高采样频率，与国际最高水平接轨。

b. 提供最高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。

3．触摸操作和机械按键两种操作方式a. 触摸按键，操作更加灵活，具有手势操作功能。

b. 可以对光标进行拖拽，双击操作，定位更加简单、方便。

c. 兼容机械按键操作，五向按键，操作更加人性化。

4．LED大屏幕彩色液晶显示，界面友好：a. 波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。

b. 7寸大屏幕液晶，160°可视角度，显示内容丰富、直观。

c. 功能菜单简单实用，功能强大。

5．画中画暂存显示功能a. 界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。

6．嵌入式操作系统a. 设计采用嵌入式操作系统Microsoft Windows CE 6.0+ARM9的结构设计，稳定的软件设计，更高的处理速度。

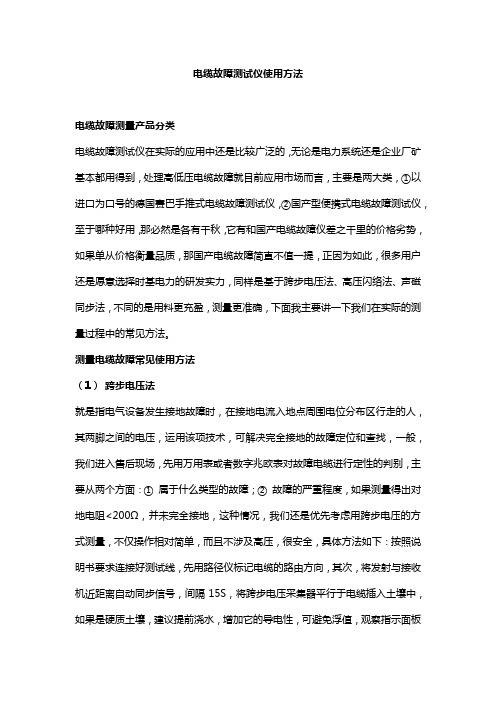

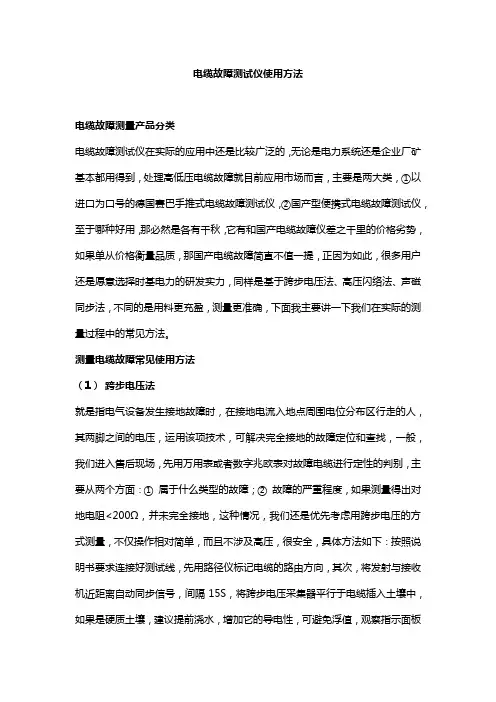

电缆故障测试仪使用方法电缆故障测量产品分类电缆故障测试仪在实际的应用中还是比较广泛的，无论是电力系统还是企业厂矿基本都用得到，处理高低压电缆故障就目前应用市场而言，主要是两大类，①以进口为口号的德国赛巴手推式电缆故障测试仪，②国产型便携式电缆故障测试仪，至于哪种好用，那必然是各有千秋，它有和国产电缆故障仪差之千里的价格劣势，如果单从价格衡量品质，那国产电缆故障简直不值一提，正因为如此，很多用户还是愿意选择时基电力的研发实力，同样是基于跨步电压法、高压闪络法、声磁同步法，不同的是用料更充盈，测量更准确，下面我主要讲一下我们在实际的测量过程中的常见方法。

测量电缆故障常见使用方法（1）跨步电压法就是指电气设备发生接地故障时，在接地电流入地点周围电位分布区行走的人，其两脚之间的电压，运用该项技术，可解决完全接地的故障定位和查找，一般，我们进入售后现场，先用万用表或者数字兆欧表对故障电缆进行定性的判别，主要从两个方面：①属于什么类型的故障；②故障的严重程度，如果测量得出对地电阻<200Ω，并未完全接地，这种情况，我们还是优先考虑用跨步电压的方式测量，不仅操作相对简单，而且不涉及高压，很安全，具体方法如下：按照说明书要求连接好测试线，先用路径仪标记电缆的路由方向，其次，将发射与接收机近距离自动同步信号，间隔15S，将跨步电压采集器平行于电缆插入土壤中，如果是硬质土壤，建议提前浇水，增加它的导电性，可避免浮值，观察指示面板指针偏移方向，在接近故障点时，采用反向推导，准确性最大不超过30cm。

（2）高压闪络法高压闪络法的用途正好是与跨步电压法互补，是解决阻值大于200欧姆时的电缆故障，采用脉冲直流电压在绝缘层最薄弱的环境产生放电现象，通过专用放大接收器接收并处理，测量过程相对比较复杂，基本流程是：输出交流电压经高压二极管输出到脉冲电容一端，再经过球系后接入故障电缆。

高压闪络法与跨步电压法的区别首先是原理不同，前者基于高压技术，后者基于电磁技术，在用途上两者是互补，对应着不同的应用需求，高压闪络法多见于高压电缆故障处理，跨步电压法多见低压电缆的故障处理，在实际应用中两种测量原理的选择是由具体的故障性质决定。

故障电缆测试仪使用方法
准备工作：使用电缆故障测试仪之前，需要做好以下准备工作：准备好电缆故障测试仪、相应的连接线、绝缘胶带等工具和材料；了解电缆的型号、规格和长度等基本信息；确保测试环境安全，遵守相关安全规定。

连接设备：将电缆故障测试仪的电源线连接到电源插座上，并确保电源正常工作；将电缆故障测试仪的信号线连接到相应的信号输入端口上；将测试探头连接到电缆的待测部位。

设置参数：根据实际情况设置相应的参数和条件，如测试电压、测试频率等。

开始测试：在一切准备就绪后，开始测试。

观察仪器面板上的指示灯，确保测试过程正常进行。

分析测试结果：根据仪器显示的波形和数据，分析测试结果。

通过波形的幅度、位置等信息，判断故障的性质和位置。

故障定位：在确定了故障的性质和大致位置后，使用相应的定位方法进行精确的定位。

修复故障：在找到故障点后，进行修复工作。

关闭仪器：测试完成后，关闭仪器电源，整理好测试线和其他附件。

电缆故障检测仪说明书第一节概述有线通信的畅通和电力的输送有赖于电缆线路的正常运行。

一旦线路发生障碍，就会造成通信及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。

因而，电缆故障测试仪是维护各种电缆的重要工具。

电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。

电缆故障智能测试仪是一套综合性的电缆故障探测仪器。

能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。

特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

第二节功能介绍及技术指标一、功能介绍1．功能齐全测试故障安全、迅速、准确。

仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。

如配备声测法定点仪，可准确测定故障的精确位置。

2．试精度高仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。

3．智能化程度高测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。

并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。

4．具有波形及参数存储，调出功能采用非易失性器件，关机后波形、数据不易失。

5．具有双踪显示功能。

可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。

6．具有波形扩展比例功能。

改变波形比例，可扩展波形进行精确测试。

7．可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

8．具有根据不同的被测电缆随时修改传播速度功能。

9．小体积便携式外形，内装可充电的电池供电，方便携带和使用。

二、主要技术指标1．应用范围及用途仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。

电缆故障测试仪说明书电缆故障测试仪说明书1. 简介电缆故障测试仪是一种用于检测电缆故障的专用工具。

它通过发送特定的电信号到电缆中，然后分析接收到的信号来定位并诊断电缆的故障位置。

本说明书将详细介绍电缆故障测试仪的使用方法、功能和注意事项。

2. 功能特点- **故障定位**：电缆故障测试仪能够快速准确地定位电缆中的故障位置，包括断路、短路、击穿等。

- **故障诊断**：通过分析被测试电缆中接收到的信号，电缆故障测试仪可以判断故障的类型和严重程度，并提供相应的建议和解决方案。

- **多功能显示**：电缆故障测试仪具备直观清晰的显示屏，显示电缆故障的位置、长度、类型等信息，方便用户进行故障判读和定位。

- **便携式设计**：电缆故障测试仪采用轻巧便携的设计，便于操作和携带，适用于各种场合和环境。

- **数据存储和导出**：电缆故障测试仪可以存储测试数据，并支持数据导出和打印，方便用户进行数据分析和报告生成。

3. 使用方法3.1 连接电缆将被测试的电缆正确连接到测试仪上。

确保连接稳固，并注意连接的极性。

3.2 设置参数根据实际情况，设置电缆故障测试仪的参数，包括信号频率、传输速率等。

根据需要，也可以选择故障定位的范围和精确度。

3.3 开始测试按下测试仪的启动键，开始进行电缆故障测试。

待测试结束后，仪器会自动显示测试结果。

3.4 故障定位解读根据显示屏上的测试结果，判定故障的类型和位置。

在定位过程中，可以根据需要调整参数和重新进行测试。

3.5 数据存储与导出如需保存测试数据，可将数据存储到电缆故障测试仪内部存储器中。

也可通过USB接口将数据导出到电脑进行进一步分析和处理。

4. 注意事项- 在测试过程中，要确保被测试电缆与测试仪之间的连接牢固可靠，以免影响测试结果的准确性。

- 在测试前，请按照测试仪的要求进行正确的仪器设置，包括参数的选择和校准等。

- 使用电缆故障测试仪时，请阅读并遵守相关安全操作规范，以保证人身安全和设备的安全。

电缆故障测试方法及技巧随着城市的进展扩大，城市电网的改造，电力电缆获得了越来越广泛的应用。

但另一方面，由于电缆处在地下，消失故障很难发觉其故障点位置所在，这对电网的平平稳定运行以及供电牢靠性都带来很大的困难。

对此，我们首先分析了电力电缆故障常见原因，在此基础上，进一步总结出电力电缆常用故障检测方法。

1.电力电缆故障产生的原因（1）绝缘层老化变质：绝缘电缆长期在风吹日晒，在电的的作用下发生了老化，还要受到伴随电作用而来的化学、热和机械作用，从而使介质发生物理化学变化，使介质的绝缘性能下降。

（2）过热：电缆绝缘内部气隙游离造成局部过热，使绝缘炭化。

另外，电缆过负荷产生过热，安装于电缆密集地区、电缆沟及电缆隧道等通风不良处的电缆，穿于干燥管中的电缆及电缆与热力管道接近的部分等，都会因本身过热而使绝缘加速损坏。

（3）机械损伤：如挖掘等外力造成的损伤。

（4）护层的腐蚀：因受土壤内酸碱和杂散电流的影响，埋地电缆的铅或铝包将遭到腐蚀而损坏。

（5）绝缘受潮：中心接头或终端头在结构上不密封或安装质量不好而造成绝缘受潮。

（6）过电压：过电压重要指大气过电压和内过电压，很多户外终端接头的故障是由大气过电压引起的，电缆本身的缺陷也会导致在大气过电压的情形下发生故障。

（7）材料缺陷：电缆制造的问题，电缆附件制造上的缺陷和对绝缘材料的维护管理不善等都可能使电缆发生故障。

2.电力电缆故障性质类别的快速判别2.1电力电缆的故障分类电缆故障若按故障发生的直接原因可以分为两大类：一类为试验击穿故障；另一类为在运行中发生的故障。

若按故障性质来分，又可分为开路、低阻、高阻故障等。

开路故障：指电缆的甲端与乙端一相或者三相*断开。

低阻故障：若电缆相间或相对地绝缘电阻在100k以下的故障称为低阻故障。

高阻故障：若电缆相间或相对地故障电阻较大，以致不能接受电桥或低压脉冲法进行粗测的故障，通称为高阻故障。

它包括泄漏性高阻故障和闪络性高阻故障。

在试验过程中发生击穿的故障，其性质比较单纯，一般为一相接地，很少有三相同时在试验中接地或短路的情形，更不行能发生断线故障。

地埋电缆故障测试仪怎样使用?
地埋电缆故障测试仪的基本测试步骤如下：
(1) 找出故障产生的原因及电缆的基本情况，如在试运行中是否发生故障或发生故障、新电缆或长时间运行的电缆、电缆的大致长度、电缆中间是否有接头、电缆以前是否曾发生故障、电缆是否直接埋设或敷设在电缆槽内、电缆的类型等。

(2) 电缆两端必须与其他线路断开，以确保电缆无电。

电缆周围环境处于安全状态。

(3) 测试人员在接电缆前，必须注意电缆的每一相线均以短路线接驳地面，而短电缆的一端必须接地，另一端必须分别与电缆的每一相线的放电连接。

其他电器如电容器、试验变压器等，接线前应注意放电。

总之，要养成操作习惯，每次操作前，注意电器的操作和电路连接，先放，再操作。

(4) 试验时，首先用闪光计的低压脉冲功能分别测试电缆各相的全长，看三相铠装试验的波形是否一致;对于大多数高电阻故障，各相的测试波形是一致的.对于低阻故障和高阻断相故障，故障相测试波形与被测电缆全长不一致，可以用低压脉冲直接测量故障距离。

(5) 用高压闪络法进行试验时，无论电缆故障是高阻故障还是低阻故障;都可以用高压闪络法进行测试;对于能用低压脉冲直接测试故障距离的低电阻或断线故障，一般需要用高压闪络来验证测试并定位故障点。

(6) 高压闪络法试验完成后，可通过确定故障距离进行故障定位。

使用声磁同步定位器时，可以同时进行故障定位和路径检测。

电缆故障测试检测查找仪器使用方法电缆故障测试检测查找仪器使用方法---1. 简介电缆是电力传输的关键组成部分，在工业生产和日常生活中发挥着重要作用。

然而，电缆在长时间使用后可能会出现故障，导致电力传输中断或不稳定。

为了有效地检测和查找电缆故障，我们需要使用专业的电缆故障测试检测查找仪器。

本文将介绍这些仪器的使用方法，帮助用户快速准确地定位电缆故障。

2. 仪器准备在开始使用电缆故障测试检测查找仪器之前，需要进行一些准备工作。

以下是准备工作的步骤：- 确保所需仪器已全部准备齐全，包括电缆故障测试仪、电缆定位仪、电缆局放仪等。

- 阅读仪器的用户手册，了解仪器的功能和操作流程。

- 根据需要准备好测试电缆，确保其符合测试要求。

3. 电缆故障测试检测仪的使用方法电缆故障测试检测仪是一种用于测量和判断电缆绝缘状态的仪器。

以下是电缆故障测试检测仪的使用方法：1. 将电缆故障测试检测仪连接到电缆上，并确保连接牢固。

2. 根据仪器的要求选择相应的测量模式。

- 若只需测量电缆的绝缘电阻，则选择绝缘电阻测量模式。

- 若需要测量电缆的介质损耗，则选择介质损耗测量模式。

- 若需要检测电缆的局部放电情况，则选择局部放电测量模式。

3. 按下仪器上的开始测试按钮，待测试结果显示在仪器的屏幕上。

4. 根据测试结果，判断电缆的绝缘状况是否正常。

- 若测试结果显示绝缘电阻过低，则说明电缆出现绝缘故障。

- 若测试结果显示介质损耗过大，则说明电缆出现介质故障。

- 若测试结果显示局部放电存在，则说明电缆出现局部放电故障。

4. 电缆定位仪的使用方法电缆定位仪是一种用于定位电缆故障点的仪器。

以下是电缆定位仪的使用方法：1. 将电缆定位仪连接到电缆上，并确保连接牢固。

2. 打开电缆定位仪，并选择定位模式。

- 若只需定位电缆故障的大致位置，则选择粗略定位模式。

- 若需要更准确地定位电缆故障点，则选择精确定位模式。

3. 沿着电缆线路移动电缆定位仪，观察仪器上的指示灯或屏幕显示。

电缆故障定位仪的使用方法电缆故障定位仪（Cable Fault Locator）是一种使用电磁波或电流进行故障定位的仪器。

它主要用于电力、通信、铁路、石油、化工等行业的电力电缆的故障检测与定位。

下面将介绍电缆故障定位仪的使用方法。

一、准备工作1.确定故障类型：电缆的故障类型主要有绝缘击穿、绝缘老化、绝缘破损、接头接触不良、电缆接地等。

在使用电缆故障定位仪之前，需要确定故障类型，以便选择合适的仪器和方法。

2.检查设备状态：检查电缆故障定位仪本身的状态，包括电源、连接线、探头等是否正常工作，确认仪器的准确性和可靠性。

3.确定测量区域：在使用电缆故障定位仪之前，需要确定测量的电缆区域，并排除周围环境的干扰，尽量弱化刮风、下雨、雷电等天气条件对测量的影响。

二、绝缘故障定位1.绝缘击穿故障定位：绝缘击穿故障常常是因为电缆绝缘材料受到极端工作条件或外部损伤造成的。

在定位前，需要将电缆两端暂时接地，并用电缆故障定位仪测量接地点的距离。

通过计算时间和电阻的关系，可以计算故障点的距离。

2.绝缘老化故障定位：绝缘老化常常是电缆长时间使用后人工橡胶绝缘材料硬化、老化造成的。

在定位前，需要先将大多数直流电源的正负极与故障电缆连接，然后将电缆上的环状电极放在故障点之上，通过测量电导率和其它特征参数来定位。

3.绝缘破损故障定位：绝缘破损是电缆绝缘材料被外部因素损坏导致电缆绝缘性能降低。

在定位前，需要先将故障电缆一端接地，并使用电缆故障定位仪测量接地点的距离。

再使用强电源将故障点以外的部分加电压，通过测量电位差来定位。

4.接头接触不良故障定位：接头接触不良是电缆接头内部连接不良导致电流不能顺利通过，产生局部发热和电压降。

在定位前，需要将电缆接头内部产生的电流进行测量，通过电压差计算故障点的位置。

5.电缆接地故障定位：电缆接地是电缆绝缘材料因为一些因素造成绝缘性能不足，导致电缆与地之间的电阻变小。

在定位前，将电缆接地并使用电缆故障定位仪测量接地点的距离和电阻，通过计算距离和电阻的关系来定位故障点。

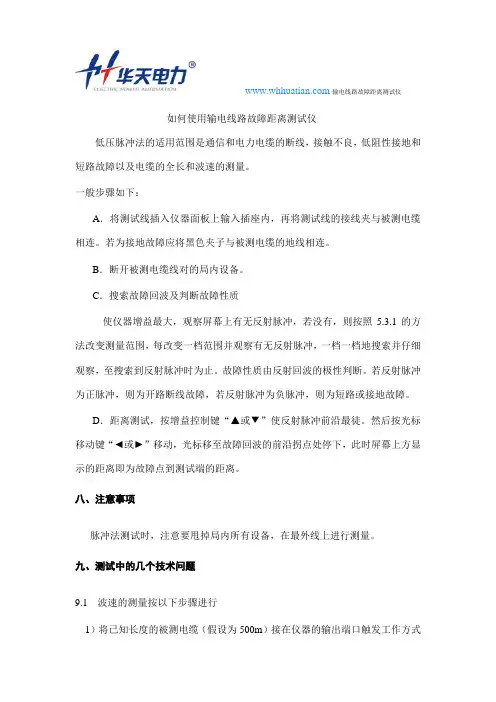

输电线路故障距离测试仪如何使用输电线路故障距离测试仪低压脉冲法的适用范围是通信和电力电缆的断线，接触不良，低阻性接地和短路故障以及电缆的全长和波速的测量。

一般步骤如下：A．将测试线插入仪器面板上输入插座内，再将测试线的接线夹与被测电缆相连。

若为接地故障应将黑色夹子与被测电缆的地线相连。

B．断开被测电缆线对的局内设备。

C．搜索故障回波及判断故障性质使仪器增益最大，观察屏幕上有无反射脉冲，若没有，则按照5.3.1的方法改变测量范围，每改变一档范围并观察有无反射脉冲，一档一档地搜索并仔细观察，至搜索到反射脉冲时为止。

故障性质由反射回波的极性判断。

若反射脉冲为正脉冲，则为开路断线故障，若反射脉冲为负脉冲，则为短路或接地故障。

D．距离测试，按增益控制键“▲或▼”使反射脉冲前沿最徒。

然后按光标移动键“◄或►”移动，光标移至故障回波的前沿拐点处停下，此时屏幕上方显示的距离即为故障点到测试端的距离。

八、注意事项脉冲法测试时，注意要甩掉局内所有设备，在最外线上进行测量。

九、测试中的几个技术问题9.1波速的测量按以下步骤进行1）将已知长度的被测电缆（假设为500m）接在仪器的输出端口触发工作方式 输电线路故障距离测试仪置于“脉冲”法。

改变测量范围到636m 档，当此屏幕上应有被测电缆的回波脉冲。

2）按动“►”键，使活动光标到回波波谷的起点停下。

3）按5.3.4的方改变波速，使故障距离显示为500m ，这时所显示的波速即为被测电缆的波速。

测试电缆时就可预置此传播速度。

9.2 波形比较法波形比较法是脉冲法的一种特殊方法。

其操作步骤是在障碍电缆中，找出一对良好线对，先按脉冲法测试其波形后，按照存储的操作步骤将此波形存储。

然后再把障碍线对接在仪器的测试端口上，测得障碍波形。

按照调出的操作步骤将良好线对的波形调出。

显示屏则同屏显示出障碍线波形和良好线波形，比较两者的差异，即可确定故障。

如图11所示。

9.3 充电 仪器充电时将电源插头插入插孔内，恒流充电保持8小时。

说说使用电缆故障测试仪的测试方法仪器在测定电缆故障之间，测试人员除掌握本机性能与操作方法之外，必须首先确定电缆故障的性质，以便采用适当的工作方法与测试方法。

首先用兆欧或万用表在电缆一端测量各相对地及相之间的绝缘电阻,根据阻值高低确定是低阻短路或断线开路，或者是高阻闪络性故障。

操作方法1、当阻值低于200〜300欧姆为低阻故障，。

〜几十欧为短路故障，阻值极高到无限大为开路或断线故障。

是否断线，还可以将电缆终端相连用表在始端测量被短路接两相的阻值加以确认。

此类故障可用低脉冲法直接测定。

2、当阻值很高（数百兆和千兆）且在作高压实验时有瞬间放电现象，此类故障一般称为闪络性故障，可采用直流高压闪测法确定。

3、高阻故障：阻值高于低阻故障，且在作高压试验时直流高压闪测法确定。

4、按一定方式粗略测试之后再进行确定点，必要时需找电缆路径，丈量电缆长度或距离。

主要特点1、功能齐全，测试故障安全、迅速、准确。

仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障,对电力电缆的闪络及高阻故障无需烧穿而直接测试。

如配备声点仪,可准确测定故障点的位置2、测试精度高。

仪器采用高速数据采样技术，读取分辨率标。

智能化程度高。

测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。

并配有菜单显示操作功能，无需对操作人员作专门的训练。

3、具有波开及参数存储、调出功能。

采用非易失性器件，关机后波形、数据不易失。

4、具有双踪显示功能。

可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。

5、具有波形扩展比例功能。

改变波形比例，可扩展波形进行精确测试。

6、控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。

7、可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

8、具有打印功能。

将测试的结果打印存档。

技术参数1.测试距离不小于10公里。

2.故障点定位误差小于0.5米。

3.电缆路径探测不小于10公里。

T-980M电力电缆故障综合测试仪使用说明淄博双讯维通电子有限公司敬告用户：欢迎您使用本公司生产的电缆故障综合测试仪。

本产品属精密仪器，请勿私自拆机以免影响保修服务。

在测试过程中，请务必不要把仪表直接接在带电线路上。

以免强电进入把仪表烧坏。

切记！对于仪表的使用有不明白的地方请及时联系技术支持人员。

本公司不断对其产品进行改进完善，提供的仪器个别地方可能与本手册的说明有所不同，恕不另行通知。

标准配置：1.测试仪主机……………….1台2.信号发生器……………….1台3.测试耳机………………….1个4.专用充电器……………….2个5.路径探头………………….1付6.漏电探杆………………….1付7.长度测试线……………….1条8.信号器连接线…………….1条9.接地钎…………………….1个10.仪器包…………………….2个11.说明书…………………...1本12.合格证保修卡…………...1张目录■概述 (1)■技术参数 (1)■工作原理 (2)■面板说明 (3)■故障类型 (5)■测试方法 (6)(一)断线短路自动测试 (6)(二)断线短路手动分析 (7)(三)氧化点测试分析 (9)(四)漏电故障测试 (9)(五)路径走向测试 (12)(六)埋线深度测试 (13)■波速列表 (14)■简单故障判断 (16)概述本电缆测试仪主要用于10KV等级以内的地埋电力电缆的断线故障、短路故障、对地漏电故障（对地绝缘电阻在0.5兆欧以内）的测试及地埋电缆路径走向的探测。

适用于路灯电缆维护、农田水浇地电缆故障查修、小区物业及园林绿化带地埋电力电缆、野外动力电缆、高速公路、厂矿企业、铁塔通信基站直埋供电电缆故障排查等行业。

是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。

技术参数距离长度测试：测试范围：8000米测试盲区：0米测试分辨率：最小0.5米脉冲宽度：96ns-10μs自动调节测试方式：自动测试、手动分析，2种方式都有漏电、路径定位：漏电故障：漏电绝缘电阻范围0—0.5MΩ测试误差：不大于1米电缆深度：不小于3米探测范围：8000米路径精度：不大于0.2米信号发生器：信号输出：1KHZ可调万用表功能：交直流电压：绝缘电阻：电缆环阻：主机体积：220*160*90（W*D*H,mm）主机重量：2kg工作原理仪器工作原理图如下：本仪器采用先进的集成电路技术、前沿的计算方法、电路结构简洁、可靠性高、误判率低的特点。

电缆故障测试仪的正确使用方法导读为了帮助大家更好地使用电缆故障检测仪，以下小编为大家介绍一下电缆故障测试仪的正确使用方法。

为了帮助大家更好地使用电缆故障检测仪，以下小编为大家介绍一下电缆故障测试仪的正确使用方法。

电缆故障测试仪的正确使用方法我们拿到电缆故障测试仪后，应该仪器自检。

首先将耳机插入测准仪，打开电源开关，电源指示灯亮，表示进入工作状态。

戴上耳机用手指按住上边的红色接线柱，应听到耳机里由蜂鸣声，说明本机工作正常。

然后将红黑探测线插入测准仪。

在探测之前。

要先弄清楚漏电线路的故障性质。

如果只是绝缘胶皮破损，向大地漏电(放电)但线路不短路，不断线时可用常规向线路送电进行探测。

如果线路短路且对大地漏电或线间不短路绝缘良好，有部分短线点对大地漏电时，可将被测线路所有的线，三线或者四线并接在一起，向电路单相送电进行探测如果对地绝缘良好，内芯短线故障可针对短线单根进行单相送点探测。

在被测地埋线上方，从线路一段向另一端探测，缓慢向前行走，在对地绝缘良好的线段耳机基本无声，同时发光管亮起一灯或者不亮，当接近故障点C时，声音逐渐由小变大，发光管有一灯变为二、三灯亮，到故障点A时声音最大，此时发光管全亮，当越过A点到达B点时，声音逐渐变小至消失，发光管全亮逐渐到彻底熄灭。

然后退回到声音最大点地方A点，即为故障点。

注意：探测一段时间后，发现指示灯不是很亮了，一定要充电后再进行测量。

不然探测仪的电量将大大影响探测精度。

如过地埋线漏电故障太多或者对地埋线不能供电时，可加上一个信号发射器探测。

使用信号发射器时，应该首先把被测的高压线路与高压连线全部断开。

然后把信号发射器的红色接线柱，接在地埋线其中一根或者多跟线上，黑色接线柱接上地线(在无zhuan业地线情况下，可以把线的铜丝直接缠在在螺丝刀上，插到地上，与大地接触)。

再按照以上步骤，就可以探测。

正常可以通电检测只使用探测仪是，通电后，探测仪直接进行探测线路的电压信号传输到哪里断了就好。

一、电缆测试仪基本组成电缆故障测试仪由闪测、寻径、定点及配备笔记本电脑组成。

电缆闪测仪可在故障电缆的一端测试出故障点的大概位置，用于故障点距离的粗测。

也可用来测电缆的长度和电波在电缆中传播速度。

定点仪用于故障点的精测，在故障点距离的粗测范围内沿着电缆走向可精确地探测出故障点的具体位置。

路径信号源产生15KH Z 信号供寻测电缆路径时用。

本系统将电缆故障测试仪的测试控制与显示及日常档案管理与微机结合在一起，利用计算机的强大功能，把电缆测试及管理工作提高到一个新的水平，大大提高了工作效率，也方便管理，对其它管网也可进行管理。

二、测仪技术性能1、可测试各种型号35KV 以下电压等级的铜、铝芯高、低压电力电缆的各类故障。

常见的油浸纸电缆、交联聚乙烯电缆、不滴流电缆和聚氯乙烯电缆等四种电缆的电波传播速度已经在仪器中预置。

电缆长度及故障距离的测量均是屏幕直接显示不需要人工换算。

2、可测试各种型号电缆的开路、短路及电力电缆的高阻闪络性故障、高阻泄漏性故障。

3、测试距离：双端测试距离16km 以内。

4、单端盲区距离：v 15米。

5、四种波形采样频率：30MH Z、15MH Z、10 MH Z、5MH Z。

6、误差：相对误差小于± 2%，绝对误差千米以下电缆不超过15 米，千米以上电缆不超过20 米。

7、辩率：V/2f （米）V ：电波在电缆中的传播速度。

f ：实际采样频率。

例如：油浸纸介质电缆的电波传播速度为160 米/微秒，如用30MHz 采样频率，此时屏幕上数字读数为每移动一个单元亮点，数字应变化V/2f=160/ (2X 30) =2.66 米。

8、液晶显示器使图像更清晰。

9、采用双游标，在游标定位后移动游标，可从屏幕上直接显示故障点距测试端距离。

10、备有“专家系统” 。

在获得测试波形及有关参数后，如需保存波形及有关参数，也可利用仪器将测试波形及参数进行贮存。

三、路径信号源性能指标1、功能：该仪器可输出15KH Z 的正弦波信号，根据电缆及现场实际情况与定点仪配合使用，可对地埋电缆的走向及地埋深度进行探测。

电缆故障探测仪探测原理和实用方法查找原理地埋电缆故障探测仪（电缆故障测试仪）是用于探测地下电力电缆的走向（路径）和电缆发生故障后位置定点功能，从使用原理的角度讲，目前国内外所使用的测试原理基本相同，我们曾经操作过某国进口的手推式电缆故障探测仪，升高八尺，全英文操作界面，将高压部分和测量部分集成化之外，增加了可视化界面，无论从价格还是档次来说，确实要比国内的高很多，但是测试的准确性是没有什么区别的，反而是售后服务和便携性没有国内好。

dlgz地埋电缆探测仪实用方法地埋电缆故障探测仪的方法有距离测量，故障定位，路径寻迹。

故障定位是指对电缆发生故障的准确位置，常用的测量方式有‘跨步电压’，‘高压冲闪法’，跨步电压法是指在故障点发生完全接地时所使用的一种方法，通过与大地构成测量回路然后采用定位叉将故障点定位在小于30公分的范围内，采用这种方法的条件是对地电阻必须足够小，越小越好，如果大于200Ω该方法就不适用了，对于200Ω以上的电阻与大地之间没有完全构成回路节点，大部分情况是用高压冲击法测量。

距离测量，距离测量适用于10kv及以上的线路是否断线，是否接地的情况，对于10kv以下的线路分支节点返回过多，容易对结果的判断不准，所以建议在10kv及以上的系统上使用，距离测试仪同样适用于测量高阻故障时检测发射端到故障端的距离。

1-06121路径测量，路径测量是在用户不知道电缆埋设方位时所采用的方法，一端是由发生机发出信号，另一端接收信号，在磁场圆点正上方与切割磁场时所发出的声报不同，从而达到探测电缆路径的目的。

距离测量，故障定位，路径寻迹它们三种是相互配合使用，测量时之前首先是要知道电缆是如何敷设的所以用到路径仪，如果电缆比较长，比如输电线路长度可达几公里甚至几十几百公里，是很难做到沿线查找，一般是用距离测试测量故障的大概距离，逐渐缩小故障范围，最后就是有故障定位对其准确的定位。

电缆故障测试仪低压脉冲测试法电缆故障测试仪低压脉冲测试法低压脉冲测试法具有操作简单、波形易于识别、准确度高等特点。

对于短路、低阻、断线故障用此法测试，可直接确定故障距离。

即使无此类故障，一般高压闪络测试前，也可以低压脉冲法测电缆全长或速度，与闪络测试波形比较，通常会利于波形分析，达到快速确定故障点目的。

第一节低压脉冲测试基本原理测量电缆故障时，电缆可视为一条均匀分布的传输线理论，在电缆一端加脉冲电压，则此脉冲按一定的速度（决定于电缆介质电常数和导磁系数）沿线传输，当脉冲遇到故障点（或阻抗不均匀点）就会发生反射，用闪测仪记录下发送脉冲和反射脉冲之间的传输时间△T，则可按已知的传输速度V来计算出故障的距离Lx，Lx=V·△T/2，例图（8）所示：测全长则可利用终端反射脉冲：L=V·T/2同样已知全长可测出传输速度：V=2L/T第二节低压脉冲测试法测全长测全长操作步骤如下：开机（上电复位）一复位（主菜单）一键1（工作选择菜单）一键1（脉冲菜单）一键1（测全长），然后根据屏幕显示接线图接线，如图（9）所示：使用脉冲法测试时，按图连接后，根据所测电缆类型，选择合适传输速度和脉宽，调节输入振幅电位器1/3位置，按采样键即可。

根据显示波形大小，调节幅度电位器，重新采样。

当0.2us脉宽输入振幅最大还反射波时，选用2us脉冲测试。

为了便于比较可分别接故障相与另一好相作两次采样，如前图六所示。

按（）（¯）键可选单波形或双波形显示，用1/2键改变操作区，选择当前波形1或2。

完成采样后，移动光标定起点，再移动光标到波形反射点，此时屏幕所显示的长度就是电缆全长值。

对于短电缆最好将终端短路测全长，终端反射改为负脉冲，定光标时，对终端开路电缆以发射正脉冲上升沿与基线交点为准定光标起点，以反射正脉冲上升沿与基线交点定光标终点。

第三节低压脉冲测试法测故障脉冲法测故障与测全长的测试原理相同，操作方法也基本相同。
