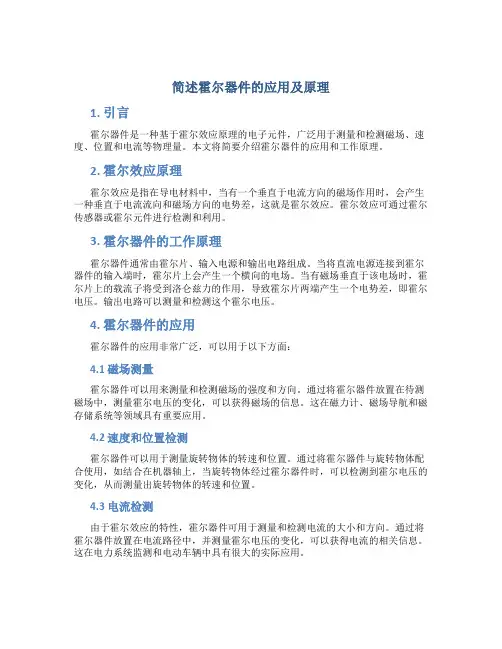

简述霍尔器件的应用及原理1. 引言霍尔器件是一种基于霍尔效应原理的电子元件，广泛用于测量和检测磁场、速度、位置和电流等物理量。
本文将简要介绍霍尔器件的应用和工作原理。
2. 霍尔效应原理霍尔效应是指在导电材料中，当有一个垂直于电流方向的磁场作用时，会产生一种垂直于电流流向和磁场方向的电势差，这就是霍尔效应。
霍尔效应可通过霍尔传感器或霍尔元件进行检测和利用。
3. 霍尔器件的工作原理霍尔器件通常由霍尔片、输入电源和输出电路组成。
当将直流电源连接到霍尔器件的输入端时，霍尔片上会产生一个横向的电场。
当有磁场垂直于该电场时，霍尔片上的载流子将受到洛仑兹力的作用，导致霍尔片两端产生一个电势差，即霍尔电压。
输出电路可以测量和检测这个霍尔电压。
4. 霍尔器件的应用霍尔器件的应用非常广泛，可以用于以下方面：4.1 磁场测量霍尔器件可以用来测量和检测磁场的强度和方向。
通过将霍尔器件放置在待测磁场中，测量霍尔电压的变化，可以获得磁场的信息。
这在磁力计、磁场导航和磁存储系统等领域具有重要应用。
4.2 速度和位置检测霍尔器件可以用于测量旋转物体的转速和位置。
通过将霍尔器件与旋转物体配合使用，如结合在机器轴上，当旋转物体经过霍尔器件时，可以检测到霍尔电压的变化，从而测量出旋转物体的转速和位置。
4.3 电流检测由于霍尔效应的特性，霍尔器件可用于测量和检测电流的大小和方向。
通过将霍尔器件放置在电流路径中，并测量霍尔电压的变化，可以获得电流的相关信息。
这在电力系统监测和电动车辆中具有很大的实际应用。
4.4 开关和触发器霍尔器件的可靠性和响应速度使其非常适合用作开关和触发器。
例如，霍尔传感器可以用于检测门的开关状态或开关按钮的位置。
当门或按钮处于特定位置时，霍尔器件将输出特定的电压，从而触发相应的操作。
4.5 其他应用除了以上应用外，霍尔器件还广泛应用于磁强计、过电流保护、电动机控制和汽车领域（如刹车系统、方向盘角度传感器等）。
在这些应用中，霍尔器件通过测量磁场、速度、位置和电流等物理量，实现精确的检测和控制。

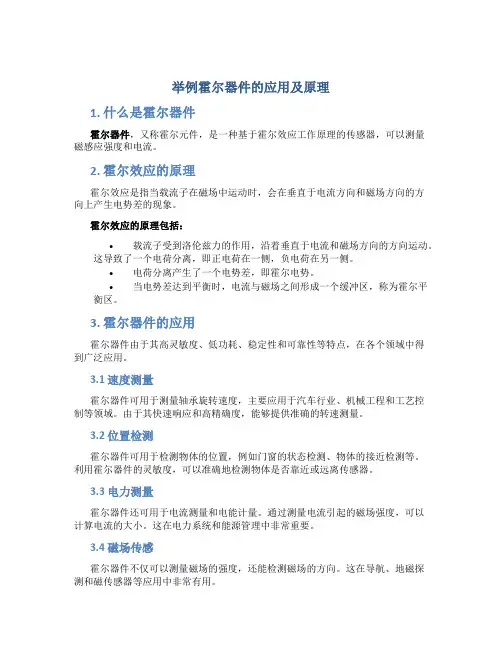

举例霍尔器件的应用及原理1. 什么是霍尔器件霍尔器件，又称霍尔元件，是一种基于霍尔效应工作原理的传感器，可以测量磁感应强度和电流。
2. 霍尔效应的原理霍尔效应是指当载流子在磁场中运动时，会在垂直于电流方向和磁场方向的方向上产生电势差的现象。
霍尔效应的原理包括：•载流子受到洛伦兹力的作用，沿着垂直于电流和磁场方向的方向运动。
这导致了一个电荷分离，即正电荷在一侧，负电荷在另一侧。
•电荷分离产生了一个电势差，即霍尔电势。
•当电势差达到平衡时，电流与磁场之间形成一个缓冲区，称为霍尔平衡区。
3. 霍尔器件的应用霍尔器件由于其高灵敏度、低功耗、稳定性和可靠性等特点，在各个领域中得到广泛应用。
3.1 速度测量霍尔器件可用于测量轴承旋转速度，主要应用于汽车行业、机械工程和工艺控制等领域。
由于其快速响应和高精确度，能够提供准确的转速测量。
3.2 位置检测霍尔器件可用于检测物体的位置，例如门窗的状态检测、物体的接近检测等。
利用霍尔器件的灵敏度，可以准确地检测物体是否靠近或远离传感器。
3.3 电力测量霍尔器件还可用于电流测量和电能计量。
通过测量电流引起的磁场强度，可以计算电流的大小。
这在电力系统和能源管理中非常重要。
3.4 磁场传感霍尔器件不仅可以测量磁场的强度，还能检测磁场的方向。
这在导航、地磁探测和磁传感器等应用中非常有用。
3.5 安全性应用霍尔器件可用于安全性应用，如防盗系统、电子锁等。
在这些应用中，霍尔器件可检测磁场的变化，并触发警报系统。
4. 霍尔器件的优点•高灵敏度：霍尔器件对于微小的磁场变化非常敏感。
•低功耗：相比其他传感器，霍尔器件的功耗非常低。
•高稳定性：霍尔器件的输出信号稳定性较高，不易受温度、湿度等外界环境影响。
5. 霍尔器件的局限性•温度影响：霍尔器件的灵敏度会受到温度变化的影响，需要在设计中考虑温度补偿。
•过载保护：霍尔器件有一定的过载保护能力，但还是需要在使用中避免过载情况的发生。
结论霍尔器件是一种基于霍尔效应工作原理的传感器，具有高灵敏度、低功耗、稳定性和可靠性等优点。
霍尔器件的应用及原理霍尔器件是一种基于霍尔效应工作的传感器，具有非接触性、快速响应、高精度等特点，在各种应用领域得到了广泛使用。
霍尔效应是指在磁场作用下，导体中流动的电荷会受到一个侧向力的作用，产生一种纵向电势差的现象。
霍尔器件通过测量这种电势差来检测磁场的强度和方向，从而实现不同的应用。
霍尔器件的应用领域多种多样，下面将重点介绍其在电子设备、工业控制和汽车领域的应用。
在电子设备中，霍尔器件被广泛应用于位置和速度测量、开关检测、电流传感等方面。
例如，在电动风扇中使用霍尔传感器测量风扇转速，准确监测转子运行状态，确保风扇的稳定性和安全性。
在电动车辆中，霍尔传感器可用于检测电机转速和位置，实现智能控制和高效驱动。
在工业控制中，霍尔器件在物料检测、位置控制和机械监测等方面发挥着重要作用。
例如，在自动化生产线中，霍尔传感器可用于检测物料的到位和离位，实现自动化的生产过程，提高生产效率和质量。
此外，在机械制造中，霍尔传感器还可用于监测机械设备的工作状态，实现机械故障的预测和维护，提高设备的可靠性和使用寿命。
在汽车领域，霍尔器件广泛应用于车辆的位置检测、速度测量、倒车雷达和刹车系统等方面。
例如，在ABS（防抱死制动系统）中，霍尔传感器通过检测车轮的转速和位置来实时监测车辆的制动状态，及时调整刹车力度，避免车轮抱死，提高车辆的制动性能和安全性。
此外，霍尔传感器还被用于检测发动机的转速和位置，实现精准的点火控制，提高燃油效率和排放性能。
霍尔器件的原理是基于霍尔效应。
当一个导体中有电流通过时，在外加磁场的作用下，电流受到洛伦兹力的作用，会产生一个电势差。
这个现象就是霍尔效应。
具体来说，当导体的宽度方向与磁场垂直时，洛伦兹力会使电子偏向一个侧面，产生负电荷的堆积，形成一个电场。
此时，垂直于电场和电流方向的电位差即为霍尔电压。
根据霍尔效应的不同类型，霍尔器件可分为纵向霍尔元件和横向霍尔元件。
纵向霍尔元件的工作原理是基于霍尔电压的产生，通过测量霍尔电压的大小来检测磁场的强度和方向。

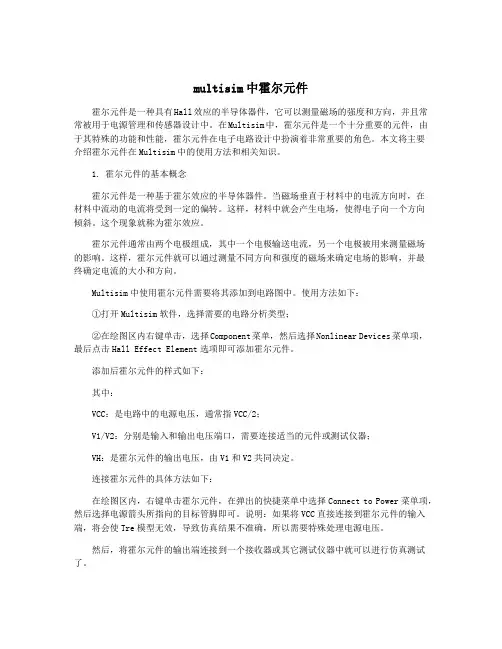

multisim中霍尔元件霍尔元件是一种具有Hall效应的半导体器件，它可以测量磁场的强度和方向，并且常常被用于电源管理和传感器设计中。
在Multisim中，霍尔元件是一个十分重要的元件，由于其特殊的功能和性能，霍尔元件在电子电路设计中扮演着非常重要的角色。
本文将主要介绍霍尔元件在Multisim中的使用方法和相关知识。
1. 霍尔元件的基本概念霍尔元件是一种基于霍尔效应的半导体器件。
当磁场垂直于材料中的电流方向时，在材料中流动的电流将受到一定的偏转。
这样，材料中就会产生电场，使得电子向一个方向倾斜。
这个现象就称为霍尔效应。
霍尔元件通常由两个电极组成，其中一个电极输送电流，另一个电极被用来测量磁场的影响。
这样，霍尔元件就可以通过测量不同方向和强度的磁场来确定电场的影响，并最终确定电流的大小和方向。
Multisim中使用霍尔元件需要将其添加到电路图中。
使用方法如下：①打开Multisim软件，选择需要的电路分析类型；②在绘图区内右键单击，选择Component菜单，然后选择Nonlinear Devices菜单项，最后点击Hall Effect Element选项即可添加霍尔元件。
添加后霍尔元件的样式如下：其中：VCC：是电路中的电源电压，通常指VCC/2；V1/V2：分别是输入和输出电压端口，需要连接适当的元件或测试仪器；VH：是霍尔元件的输出电压，由V1和V2共同决定。
连接霍尔元件的具体方法如下：在绘图区内，右键单击霍尔元件，在弹出的快捷菜单中选择Connect to Power菜单项，然后选择电源箭头所指向的目标管脚即可。
说明：如果将VCC直接连接到霍尔元件的输入端，将会使Tre模型无效，导致仿真结果不准确，所以需要特殊处理电源电压。
然后，将霍尔元件的输出端连接到一个接收器或其它测试仪器中就可以进行仿真测试了。
在Multisim中使用霍尔元件进行电路设计和仿真时，需要考虑其中的一些重要参数。
3.1 霍尔系数霍尔系数是材料本身的特性，是一个常数。
SEC霍尔线性器件SS49E使用手册
~ 1 ~
SEC 霍尔线性器件SS49E 产品使用手册
概述：
SS49E 线性霍尔效应传感器是一款体积小，功能多的线性霍尔效应器件，它在永久磁体或电磁体产生的磁场控制下工作。
线性输出电压由电源电压设置并随磁场强度的变化而等比例改变。
先进的内置功能电路设计确保了它的低输出噪声，从而使得该器件的使用无需搭配外部滤波电路。
内置薄膜电阻大大增强了器件的温度稳定性和输出精度。
其工作温度范围宽达-40°C 到150°C ，适用于绝大多数的消费、商业及工业应用。
该器件提供了小外形利用Transis-TOR （SOT ），或在塑料单列直插（SIP3L 平），两个3引脚封装均符合RoHS 标准。
优点和特性：
– 4.5V 到6V 的工作电压范围
–微型系统架构
–低噪声输出
–磁优化封装
–准确的线性输出为外围电路的设计提供了更多灵活性
–工作温度范围宽达-40°C 到150°C
应用实例：
–汽车控制
–磁码读取
–含铁金属探测
–电流检测
–位置探测
封装：
3引脚的SOT23封装 (器件标号后缀为SO) ； 3引脚的
SIP 封装
(器件标号后缀为UA)。
霍尔元件简介及应用霍尔元件之作用原理也就是霍尔效应，所谓霍耳效应如图1所示，系指将电流I 通至一物质，并对与电流成正角之方向施加磁场B 时，在电流与磁场两者之直角方向所产生的电位差V 之现象。
此电压是在下列情况下所产生的，有磁场B 时，由于弗莱铭(Fleming)左手定则，使洛仁子力(即可使流过物质中之电子或正孔向箭头符号所示之方向弯曲的力量：(Lorentz force)发生作用，而将电子或正孔挤向固定输出端子之一面时所产生。
电位差V 之大小通常决定于洛仁子力与藉所发生之电位差而将电子或正孔推回之力(亦即前者之力等于后者之力)，而且与电流I 乘以磁场B 之积成比例。
比例常数为决定于物质之霍耳常数除以物质在磁场方向之厚度所得之值。
图1 霍尔组件之原理在平板半导体介质中，电子移动（有电场）的方向，将因磁力的作用（有磁场），而改变电子行进的方向。
若电场与磁场互相垂直时，其传导的载子（电子或电洞），将集中于平板的上下两边，因而形成电位差存在的现象。
该电位差即霍尔电压（霍尔电压）在实际的霍尔组件中，一般使用物质中之电流载子为电子的N 型半导体材料。
将一定之输入施加至霍尔组件时之输出电压，利用上述之关系予以分析时，可以获致下列的结论：(1) 材料性质与霍尔系数乘以电子移动度之积之平方根成正比。
(2) 材料之形状与厚度之平方根之倒数成正比。
由于上述关系，实际的霍尔组件中，可将霍尔系数及电子移动度大的材料加工成薄的十字形予以制成。
图2系表示3～5 端子之霍尔组件的使用方法，在三端子霍尔元件之输出可以产生输入端子电压之大致一半与输出信号电压之和的电压，而在四端子及五端子霍尔组件中，在原理上虽然可以免除输入端子电压的影响，但实际上即使在无磁场时，也有起因于组件形状之不平衡等因素之不平衡电压存在。
(a)3脚组件(b)4脚组件(c)5脚组件图2 霍尔组件使用方法种类及接法构造：无铁心型铁心型测试用探针霍尔集成电路接法：三端子组件四端子组件五端子组件用途霍尔组件有下列三种用法：(A) 事先使一定电流流过霍尔组件，用以检出磁场或变换成磁场的其它物理量的方法。
霍尔器件是一种对磁场强度起反应的小型器件，只要它附近的磁场有变化它就有反应并输出相应的电压或脉冲电压（开关型霍尔器件）。
在用霍尔传感器测量直流电动机的转速时，将一个小磁铁块固定在电机的转子上，
将霍尔传感器（开关型）靠近小磁铁附近，当电机转动以后，磁铁会以一定的周期靠近传感器一次，这样霍尔传感器将输出一个高电平，
当小磁铁远离传感器时，传感器输出一个低电平。
将这个脉冲送到单片机内部定时器，计算出脉冲一个周期的时间，就可以算出电机的转速。
◆霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。
（一）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
（二）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
◆霍尔器件只有三个引脚，一个接电源正极，一个接电源负极，再有一个就是输出端。
具体接线可参考下图：。

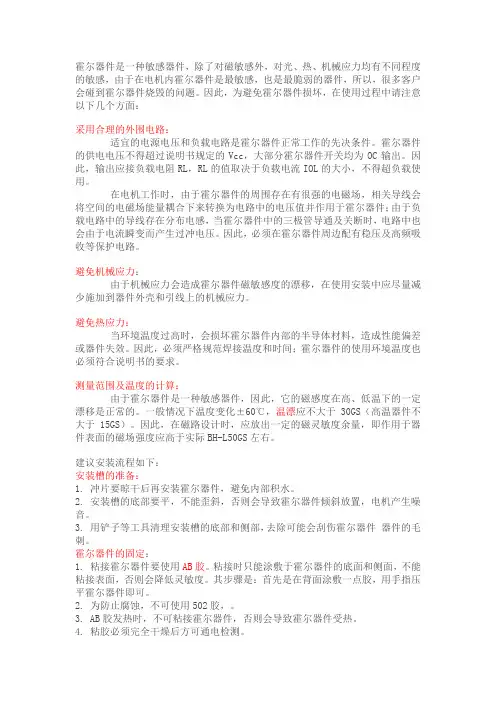

霍尔器件是一种敏感器件，除了对磁敏感外，对光、热、机械应力均有不同程度的敏感，由于在电机内霍尔器件是最敏感，也是最脆弱的器件，所以，很多客户会碰到霍尔器件烧毁的问题。
因此，为避免霍尔器件损坏，在使用过程中请注意以下几个方面：采用合理的外围电路：适宜的电源电压和负载电路是霍尔器件正常工作的先决条件。
霍尔器件的供电电压不得超过说明书规定的Vcc，大部分霍尔器件开关均为OC输出。
因此，输出应接负载电阻RL，RL的值取决于负载电流IOL的大小，不得超负载使用。
在电机工作时，由于霍尔器件的周围存在有很强的电磁场，相关导线会将空间的电磁场能量耦合下来转换为电路中的电压值并作用于霍尔器件；由于负载电路中的导线存在分布电感，当霍尔器件中的三极管导通及关断时，电路中也会由于电流瞬变而产生过冲电压。
因此，必须在霍尔器件周边配有稳压及高频吸收等保护电路。
避免机械应力：由于机械应力会造成霍尔器件磁敏感度的漂移，在使用安装中应尽量减少施加到器件外壳和引线上的机械应力。
避免热应力：当环境温度过高时，会损坏霍尔器件内部的半导体材料，造成性能偏差或器件失效。
因此，必须严格规范焊接温度和时间；霍尔器件的使用环境温度也必须符合说明书的要求。
测量范围及温度的计算：由于霍尔器件是一种敏感器件，因此，它的磁感度在高、低温下的一定漂移是正常的。
一般情况下温度变化±60℃，温漂应不大于30GS（高温器件不大于15GS）。
因此，在磁路设计时，应放出一定的磁灵敏度余量，即作用于器件表面的磁场强度应高于实际BH-L50GS左右。
建议安装流程如下：安装槽的准备：1. 冲片要晾干后再安装霍尔器件，避免内部积水。
2. 安装槽的底部要平，不能歪斜，否则会导致霍尔器件倾斜放置，电机产生噪音。
3. 用铲子等工具清理安装槽的底部和侧部，去除可能会刮伤霍尔器件器件的毛刺。
霍尔器件的固定：1. 粘接霍尔器件要使用AB胶。
粘接时只能涂敷于霍尔器件的底面和侧面，不能粘接表面，否则会降低灵敏度。
霍尔元件原理及应用霍尔元件是一种基于霍尔效应工作的电子元件，它可以用于测量磁场的强度、方向和位置，广泛应用于各种电子设备中。
下面将详细介绍霍尔元件的原理和应用。
一、霍尔效应原理霍尔效应是指在电流通过导体时，若该导体被放置在磁场中，会在垂直于电流方向和磁场方向的方向上产生电势差，这种现象就是霍尔效应。
根据霍尔效应的原理，可以制造出霍尔元件来测量磁场的强度。
霍尔元件内部通常由霍尔片、输出级电路和补偿磁场等组成。
其中，霍尔片是核心部件，它是由金属、半导体材料制成的，具有一定的电阻。
当电流通过霍尔片时，会在它上面产生电势差，这个电势差正比于电流和磁场的乘积。
二、霍尔元件的工作原理霍尔元件的工作原理可以通过以下步骤来说明：1. 电流通过霍尔元件：当电流通过霍尔元件时，电子将以一定的速度在霍尔片内移动。
2. 磁场的作用：如果霍尔片处于磁场中，那么由于洛伦兹力的作用，电子将受到一个力，使其偏离直线运动的轨迹。
3. 电势差产生：由于电子的偏离，会在霍尔片的两侧产生电势差，即霍尔电势，它的大小和电流、磁场的方向和强度有关。
4. 电势差的测量：霍尔元件内部的输出级电路会测量霍尔电势，并将其转化为可测量的电信号输出。
三、霍尔元件的应用1. 电流检测器：霍尔元件可以用来测量电流的强度。
通过将电流通过霍尔片，测量出霍尔电势，就可以得到电流的强度。
2. 磁场测量：由于霍尔元件的灵敏度较高，可以用来测量磁场的强度和方向。
可用于地磁测量、磁场导航等领域。
3. 位置传感器：霍尔元件可以用来测量物体的位置。
通过放置多个霍尔元件，并在不同的位置上施加磁场，可以得到物体的位置信息。
4. 磁振传感器：霍尔元件可以用来测量磁场的震动。
在震动条件下，磁场的强度和方向会发生变化，通过测量这些变化，可以得到物体的震动信息。
5. 速度传感器：将霍尔元件安装在旋转物体上，在磁场的作用下，可以测量物体的转速，类似于磁编码器的原理。
总结：霍尔元件是一种应用了霍尔效应的电子元件，可以测量磁场的强度、方向和位置。

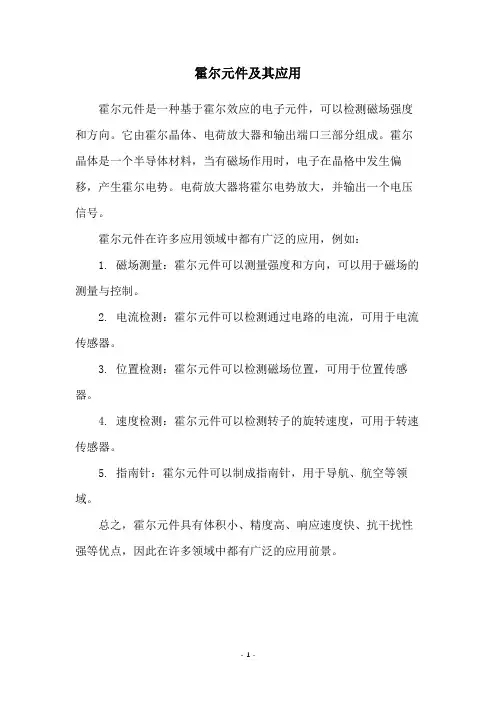

霍尔元件及其应用
霍尔元件是一种基于霍尔效应的电子元件，可以检测磁场强度和方向。
它由霍尔晶体、电荷放大器和输出端口三部分组成。
霍尔晶体是一个半导体材料，当有磁场作用时，电子在晶格中发生偏移，产生霍尔电势。
电荷放大器将霍尔电势放大，并输出一个电压信号。
霍尔元件在许多应用领域中都有广泛的应用，例如：
1. 磁场测量：霍尔元件可以测量强度和方向，可以用于磁场的测量与控制。
2. 电流检测：霍尔元件可以检测通过电路的电流，可用于电流传感器。
3. 位置检测：霍尔元件可以检测磁场位置，可用于位置传感器。
4. 速度检测：霍尔元件可以检测转子的旋转速度，可用于转速传感器。
5. 指南针：霍尔元件可以制成指南针，用于导航、航空等领域。
总之，霍尔元件具有体积小、精度高、响应速度快、抗干扰性强等优点，因此在许多领域中都有广泛的应用前景。
- 1 -。
安迪特 岂止于小霍尔元件说明书官 网上海舜拓电机有限公司霍尔元件接线图电动推杆机体内设霍尔元件装置，霍尔的作用是提供给接收装置一个信号反馈，用来判断电机的转速。
当知道霍尔转一圈的信号是多少时，就可以知道电机转一圈时，霍尔就会给接受装置提供多少信号，由此来精确控制推杆的位置和行程。
霍尔脉冲精度=丝杆导程/速比/磁环磁极数霍尔脉冲精度的算法白色 Hall sensor B Vout 绿色 Hall sensor A Vout 红色 Hall sensor VCC + 黑色 Hall sensor GND -蓝色 Motor- 棕色 Motor+双通道霍尔霍尔供电5-12V霍尔输出5-12V霍尔电路技术参数霍尔元件技术参数符号参数测试条件最小典型单位 最大V DD 2.5--V 12T J < T J(Max.)工作电压I DD 1.5 2.5mA3.5V DD =2.5 to 12 V 工作电流t on --35U S 50开关时间I QL ----UA1Output Hi-Z输出漏电流R UP 5.010KΩ15内部上拉电阻R DS(on)--20Ω--V DD =5V, I O =10mA, T A =25℃晶体管电阻t d --13U S 25B=B RP to B OP 延迟时间t r ----U S 0.5R1=1Kohm Co=50pF 上升时间t f ----US0.2R1=1Kohm Co=50pF下降时间f BW 磁特性电特性B OP 40--kHz --带宽B RP 1.02.0mT3.0工作点B HYS -3.0-2.0mT -1.0释放点B O --4.0mT --VB Package 回差--mT --B O =(B OP +B RP )/2磁偏置热特性符号单位等级测试条件参数R θJA℃/W177Single-layer PCB, with copper limited to solder padsVB 封装热阻输出波形输出电路。
常用传感器应用一、温度传感器1、热敏电阻：分类：正温度系数 (PTC)、负温度系数 (NTC) 、临界温度热敏电阻（CTR ）实验室使用的是电阻值随温度的增加而减小的热敏电阻（负温度系数热敏电阻），常温状态下热敏电阻阻值约为9.3K。
应该指出，由于热敏电阻的线性不好，现在已基本不再用来作温度测量使用了。
但是由于成本低，在定点温度控制等场合中还有较大的应用市场。
单点测温电路如下：（电路中 R2的作用是改善 RT随温度变化的非线性性）VCCR1R2R33.6K10KRTU1R4 10KR6 1 0K R81 KOPR9 A R55 K10KD1LEDR71 K2、温控开关：按开关类型分为常开可逆、常闭可逆和常开不可逆、常闭不可逆四种。
还可以按照临界温度分，温控开关的临界温度一般标称在开关体上。
二、声电式传感器1、压电陶瓷片：工作原理：当压电陶瓷片上受到外加压力时，陶瓷片发生机械变形，其极化强度随之变小，使一部分附加在陶瓷片表面的电荷释放出来，而产生放电现象。
当压力取消后，又恢复原状，极化强度增大，电极上又吸附一部分电荷，出现充电现象。
这种由机械能转变为电能的现象，称为“正压电效应”。
反之，当在压电陶瓷片上加一电场，陶瓷片则发生机械变形。
当外加电场方向陶瓷片极化方向相同时，极化强度增大，使陶瓷片沿极化方向伸长。
当外加电场方向与陶瓷片极化方向相反时，陶瓷片沿极化方向缩短。
这种由电能转变为机械能的现象，称为“反压电效应”。
测试电路图如下： ( 电路连接时注意区分正负极，与背面金属铜连接的为负端，涂银层为正端 )+5VR1 AR3R4R5R66 80350K13K 2.7 K500 KC1C2R2OUT1 K10u F 4 7u FQ1Q2Q3901 39013901 3Y12、驻极体话筒：驻极体话筒及其电路的接法有两种：源极输出与漏极输出。
源极输出类似晶体三极管的射极输出。
需用三根引出线。
漏极 D 接电源正极。
如何正确连接和使用霍尔元件霍尔元件是一种能够检测磁场的传感器，广泛应用于电子电路和工业控制领域。
正确连接和使用霍尔元件可以确保电路正常运行，并提供准确可靠的磁场测量结果。
本文将介绍如何正确连接和使用霍尔元件的方法和注意事项。
一、霍尔元件的连接方法霍尔元件通常有三个引脚，分别是供电引脚（VCC）、接地引脚（GND）和信号输出引脚（OUT）。
正确连接霍尔元件需要将引脚正确连接到电路中。
1. 供电引脚（VCC）连接：将霍尔元件的供电引脚连接到电路的正电源，通常是电源电压的正极。
可以通过电压调节器或稳压器提供稳定的供电电压，确保霍尔元件工作正常。
2. 接地引脚（GND）连接：将霍尔元件的接地引脚连接到电路的地线，通常是电源电压的负极或电路的共地。
接地引脚的连接是为了形成一个封闭的回路，确保信号能够正常传输。
3. 信号输出引脚（OUT）连接：将霍尔元件的信号输出引脚连接到电路的输入端，通常是微控制器、运算放大器等器件的输入引脚。
信号输出引脚的连接是为了将霍尔元件检测到的磁场信息转换为电压或电流信号，提供给其他电路使用。
二、霍尔元件的使用注意事项正确使用霍尔元件需要注意以下几点：1. 极性识别：在连接霍尔元件之前，要先确认霍尔元件的极性。
通常霍尔元件的引脚上会标注有极性信息，如“VCC”、“GND”、“OUT”。
确保引脚连接正确可以有效防止电路短路或工作异常。
2. 工作电压：要根据霍尔元件的工作电压要求选择合适的电源电压。
供电过高可能会损坏霍尔元件，供电过低则影响霍尔元件的正常工作。
3. 磁场环境：霍尔元件的工作性能与周围的磁场环境密切相关。
在使用霍尔元件时，要注意避免强磁场的干扰，以免影响测量结果的准确性。
4. 耦合电容：为了提高霍尔元件的抗干扰性能，在霍尔元件的供电引脚和接地引脚之间可以串联一个耦合电容。
耦合电容可以滤除供电线上的高频噪声，提供稳定的工作电压。
5. 输出电阻：在使用霍尔元件时，要注意输出电阻的大小。
一、霍尔电流电压传感器、变送器的基本原理与使用方法1．霍尔器件霍尔器件是一种采用半导体材料制成的磁电转换器件。
如果在输入端通入控制电流IC ，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势VH。
如图1－1所示。
霍尔电势VH 的大小与控制电流IC和磁通密度B的乘积成正比，即：VH＝KHICBsinΘ霍尔电流传感器是按照安培定律原理做成，即在载流导体周围产生一正比于该电流的磁场，而霍尔器件则用来测量这一磁场。
因此，使电流的非接触测量成为可能。
通过测量霍尔电势的大小间接测量载流导体电流的大小。
因此，电流传感器经过了电－磁－电的绝缘隔离转换。
2．霍尔直流检测原理如图1－2所示。
由于磁路与霍尔器件的输出具有良好的线性关系，因此霍尔器件输出的电压讯号U0可以间接反映出被测电流I1的大小，即：I1∝B1∝U我们把U0定标为当被测电流I1为额定值时，U等于50mV或100mV。
这就制成霍尔直接检测（无放大）电流传感器。
3．霍尔磁补偿原理原边主回路有一被测电流I1，将产生磁通Φ1，被副边补偿线圈通过的电流I2所产生的磁通Φ2进行补偿后保持磁平衡状态，霍尔器件则始终处于检测零磁通的作用。
所以称为霍尔磁补偿电流传感器。
这种先进的原理模式优于直检原理模式，突出的优点是响应时间快和测量精度高，特别适用于弱小电流的检测。
霍尔磁补偿原理如图1－3所示。
从图1－3知道：Φ1＝Φ2I1N1＝I2N2I2＝NI/N2·I1当补偿电流I2流过测量电阻RM时，在RM两端转换成电压。
做为传感器测量电压U0即：U＝I2RM按照霍尔磁补偿原理制成了额定输入从0.01A～500A系列规格的电流传感器。
由于磁补偿式电流传感器必须在磁环上绕成千上万匝的补偿线圈，因而成本增加；其次，工作电流消耗也相应增加；但它却具有直检式不可比拟的较高精度和快速响应等优点。
4．磁补偿式电压传感器为了测量mA级的小电流，根据Φ1＝I1N1，增加N1的匝数，同样可以获得高磁通Φ1。
课程设计题目：霍尔器件及其应用分院名称：环境与能源工程学院课程名称：传感器学号：姓名：指导老师：摘要霍尔器件是一种磁传感器。
用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔器件以霍尔效应为其工作基础。
霍尔器件具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。
霍尔线性器件的精度高、线性度好；霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高（可达μm级）。
取用了各种补偿和保护措施的霍尔器件的工作温度范围宽，可达－55℃～150℃。
按照霍尔器件的功能可将它们分为:霍尔线性器件和霍尔开关器件。
前者输出模拟量，后者输出数字量。
按被检测的对象的性质可将它们的应用分为:直接应用和间接应用。
前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，用这个磁场来作被检测的信息的载体，通过它，将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电量来进行检测和控制。
关键词：霍尔线性器件；霍尔开关器件summaryHolzer device is a magnetic sensor. They can detect the magnetic field and its changes, and can be used in all kinds of situations related to magnetic field. Holzer device based on Holzer effect.Holzer devices have many advantages, they have a strong structure, small size, light weight, long life, easy installation, small power consumption, high frequency (up to1MHZ), resistance to vibration, not afraid of dust, oil, water vapor and salt fog, etc..Holzer linear device of high precision, good linearity; Holzer switch device with no contact, no wear, no jitter, the output waveform is clear, no rebound, position of high repetition accuracy (up to m level). The operating temperature range of the Holzer device with various compensation and protection measures is 150, 55,.According to the functions of the Holzer device can be divided into: Holzer linear devices and Holzer switch device. The former output analog quantity, the latter output digital quantity.According to the nature of the detected objects can be divided into their applications: direct and indirect application. The former is directly detected by the detection of the object itself or the magnetic properties of magnetic field, the latter is artificially set and detected the object on the magnetic field, the magnetic field vector, to the detected information through it, many non electricity and non physical quantity such as magnetic force, torque, pressure, stress, and position the displacement, velocity, acceleration, angle, speed, speed, speed and working state change time, converted into electricity to detect and control.Key words: Holzer linear device; Holzer switch devic目录1.霍尔效应和霍尔器件 (1)1.1霍尔效应 (1)1.2 霍尔器件 (2)1.2.1 霍尔元件 (2)2 霍尔器件的应用 (7)2.1.1 测量磁场 (7)2.1.2 工作磁体的设置 (7)2.1.3 与外电路的接口 (9)2.2 应用实例 (10)2.2.1检测磁场 (10)2.2.2 检测铁磁物体 (10)2.2.3 用在直流无刷电机中 (11)2.2.4 无损探伤 (14)2.2.5 磁记录信息读出 (14)2.2.6 霍尔接近传感器和接近开关 (15)2.2.8 霍尔齿轮传感器 (17)2.2.9 旋转传感器 (19)2.2.10 霍尔位移传感器 (20)2.2.11实现电－磁－电的转换 (25)2.2.12.3在逆变器中的应用 (29)2.2.14霍尔隔离放大器 (37)2.2.15用作电磁隔离耦合器 (37)参考文献 (38)致谢 (39)1.霍尔效应和霍尔器件1.1 霍尔效应霍尔效应是一种磁电效应，是德国物理学家霍尔1879年研究载流导体在磁场中受力的性质时发现的。
霍尔元件的应用举例一、汽车领域1. 车速传感器：霍尔元件可以被用来测量车辆的速度。
当车辆轮胎上的磁铁通过霍尔元件时，霍尔元件会生成电压信号，通过测量这个信号的频率和幅度，可以计算出车辆的速度。
2. 刹车系统：霍尔元件可以被用来检测刹车踏板的位置。
当刹车踏板被踩下时，踏板上的磁铁会靠近霍尔元件，从而改变霍尔元件的输出信号。
通过检测这个信号的变化，可以判断刹车踏板的位置和刹车力度。
3. 方向盘角度传感器：霍尔元件可以被用来测量方向盘的角度。
在方向盘上安装霍尔元件和磁铁，当方向盘转动时，磁铁会改变霍尔元件的输出信号。
通过测量这个信号的变化，可以得到方向盘的角度信息。
二、工业领域1. 位置传感器：霍尔元件可以被用来测量物体的位置。
通过在物体和静态的霍尔元件之间放置磁铁，当物体移动时，磁铁的位置和霍尔元件的输出信号会发生变化。
通过测量这个信号的变化，可以得到物体的位置信息。
2. 电流测量：霍尔元件可以被用来测量电流的强度。
当电流通过霍尔元件时，会产生磁场，从而改变霍尔元件的输出信号。
通过测量这个信号的变化，可以得到电流的强度信息。
3. 磁场检测：霍尔元件可以被用来检测磁场的强度和方向。
当磁场通过霍尔元件时，会影响霍尔元件的输出信号。
通过测量这个信号的变化，可以得到磁场的信息，如强度和方向。
三、医疗领域1. 心率监测：霍尔元件可以被用来监测人体的心率。
通过将霍尔元件与磁铁放置在人体上，当心脏跳动时，心脏的磁场会改变霍尔元件的输出信号。
通过测量这个信号的变化，可以得到心率信息。
2. 血压测量：霍尔元件可以被用来测量血压。
通过将霍尔元件与磁铁放置在血管附近，当血液流过时，血液的磁场会改变霍尔元件的输出信号。
通过测量这个信号的变化，可以得到血压信息。
四、航空航天领域1. 姿态控制：霍尔元件可以被用来控制飞行器的姿态。
通过将霍尔元件安装在飞行器上，当飞行器发生姿态变化时，磁场会改变霍尔元件的输出信号。
通过测量这个信号的变化，可以控制飞行器的姿态。
用户按照本说明去进行使用，将不会损坏器件，但不保证在任何情况下不损坏，因此本公司将保留增加新的保护措施及条例的权利。
Honeywell公司Si集成霍尔器件在使用中几个注意事项HONEYWELL公司生产的Si集成霍尔器件是一种半导体的磁敏器件，用于测量磁场的有无，大小及方向，由于它对磁敏感，本身又有放大电路集成在内部，因此，输出讯号较大，使用中不再加运放放大，用起来非常方便。
从应用来看，分成线性及开关两类，开关应用中又分为单极、双极及锁存三种工作模式。
在Si集成霍尔器件的应用中，要注意下列事项：一、在测试及焊接过程中的注意事项——防止静电烧毁静电对半导体器件的毁坏作用，日益显得突出，由于半导体器件是微功率器件，在集成电路中每一个晶体管的功率很小，耐压有一定的要求。
如果受静电的冲击，很容易损坏。
静电在日常生活及实验室中处处存在。
静电是由于两种或多种物品的摩擦而引起的，例如毛衣和尼龙衣服的摩擦，可以产生静电放电。
在黑暗处可以看到火花，听到放电的声音，有时切割材料，也是产生摩擦，引起静电。
静电由摩擦产生，因此静电势的高低也是根据不同的物质及摩擦的情况而定的。
HONEYWELL公司在对40PC压力传感器的说明中，按照静电的大小，分为三类：1、第一类是所用的元器件，对静电损伤最敏感，其静电电压在0-1000伏之间，就会损坏器件。
2、第二类是所用的元器件，对静电放电敏感，其静电电压为1000-4000伏之间，在这一电压下，会损坏器件。
3、第三类是所用的元器件，对静电放电不敏感，其静电电压高到4000-15000伏，才损坏器件。
HONEYWELL的Si集成半导体霍尔开关及线性电路是属于第一类的元器件，因此很容易受静电的损坏。
HONEYWELL公司的Si 集成HALL器件在出厂时用金属纸袋包封，或是用去静电的塑料袋包封，以防止静电的损伤。
但在运输过程中，由于摩擦，包装表面也会产生静电，为了防止静电损坏器件，要求在启封以后，严格导循下列程序：（一）防止静电烧毁1、对测试人员，最好穿无静电的棉布衣服。
如果穿毛衣或尼龙衣服，则会产生静电。
因此要求在手腕上或脚上带一只金属环，该环与地线相接，如果身上出现静电，则能很快消除。
2、所用测试工具台及其它金属部分也应接地。
如果不采取措施而身上带有高压静电，则：一种情况是霍尔器件处于与地绝缘的状态，则在取霍尔器件时，霍尔器件与操作人员同电位，在测试时由于测试系统接地，会造成对地短路的情况，则在接触霍尔器件时，即会通过霍尔器件对地放电而损坏器件。
前面说过静电的产生是由于物体的摩擦，因此静电电压的高低是不确定的，所带的电荷也是不确定的，这就意味着经过静电放电冲击的霍尔器件不是每一只一定损坏掉。
它们在经过静电放电后，有不同程度的损坏，但是这种不同程度的损坏，在今后的使用中，会影响到它的寿命，有些严重损坏的，可能当时就不能用，已经失去逻辑作用，而轻微损伤的器件，则在今后的使用中，会慢慢呈现出来。
因此，静电损伤是应当严格防止的。
（二）测试过程中，对测试设备及测试方法的要求：1、测试时要求使用输出低阻抗恒压源，并要求有较高的负载能力，例如无负载时，电压为5.00伏，接上霍尔器件后，仍然是5.00伏。
2、在测试系统中，要加保护电路，以吸收外电路及电源起伏时带来的影响。
3、在测试中要插拔霍尔器件，不要开关电源的开关，因为在电源质量不是太好的情况下，开启或关闭电源的开关时，会出现瞬时的高电压脉冲，足以烧毁霍尔器件或对霍尔器件造成不同程度的损伤。
正确电路图错误电路图4、对一些稳压电流电源实测结果，每次开关电源，在电源输出为直流3伏时，仍然可以从存储示波器上观察到15-30伏的电压脉冲，这对器件是一个很大的威胁。
5、这种电脉冲是由于反复开关220伏交流电源时不同的电动势所造成的。
6、测试完的器件应存放在接地的金属盒中，或去静电的塑料袋中存放。
（三）霍尔电路的焊接1、对焊接人员仍然如前所述，要采取防静电的措施2、所用工具，特别是焊接用的电烙铁，必须严格接上地线，以保证电烙铁不漏电，即电烙铁的铁皮是接地的。
3、所有设备都应严格接地，并用检电笔逐个查明确无漏电，才能开始工作4、在焊接中要使用高质量的低温焊锡，焊接时间小于3秒，温度不要超过300˚C。
5、要求印制板及霍尔器件管腿严格经过清洁处理，使它于焊锡有良好的浸润性。
二、在电路装配及使用过程中的注意事项——防止高压电脉冲的烧毁在霍尔器件装上印制板，在实际应用过程中，最主要的是防止高压电脉冲的冲击。
（一）由于霍尔电路与其它电路做在一起，整体的功耗较大，这时静电冲击的作用显得不是太重要，因为静电电压虽高，但它本身输不出功耗，没有持续的电流。
特别是电路有保护的情况下，通常可以认为这时静电冲击已不太起作用。
（二）但这时电源的开关机时的瞬时高压脉冲对霍尔器件是一个主要威胁。
实际证明，即使是正规厂家出厂的合格电源，在电源的开关机中，仍然存在相当大的瞬时电脉冲。
前面已经说过，切断电源有两种方法：一种是切断交流220伏的电源。
另一种是切断电源的直流电源部分，但在实际应用中只能去切断220伏的交流电源。
这一高电压脉冲的产生很好理解，因为在50C/S的电源变压器中，正常情况下是一个正弦波形。
因此输入输出的电压幅度是确定的，但在每一次开关机过程中，它的电脉冲幅度是不一样的，它取决于开启或断开的瞬间。
在50C/S正弦波的任何位置上切断或接通，都会造成电动势，即dv/dt。
这时相当于一个脉冲变压器的瞬间，开关电源时的dv/dt大得多。
因此会出现一个瞬间的高电压脉冲。
这一电压脉冲会不同程度损伤霍尔器件。
电容的容量必须足够大，如500uf 或1000uf ，而且应当采用多级保护。
稳压二极管必须有一定的功率，及快速响应，如果在这样的情况下仍然有高的电压脉冲，则可以考虑用两级电源块：（三）在设计实用的霍尔器件电源时，必须考虑用保护电路去吸收过压电脉冲，常常通用的办法是用大电容及稳压二极管。
附图附图电源块I和电源块II之间一般留2-3伏的压差如电源块I用7808，则电源块II用7805。
电容的容量仍然要足够大。
另外在选用的变压器中，最好使用隔离变压器，以消除由于220伏电源中引入的瞬间高电压波动。
对于有蓄电池供电同时进行的情况，如电子水表的情况，平时是用220伏交流提供的5伏直流电源供电。
当停电时，由表内蓄电池供电，220伏交流恢复供电后，电源除给表供电外，还给蓄电池充电，由于停电时间长短不一样，它的阻抗也不同，对通电后电脉冲的吸收能力也不一样。
在电路已经装配好以后，电压脉冲对电路的破坏性很大，它对小功率半导体器件——例如霍尔器件的破坏性也非常明显。
实验证明，即使有时只采用电容吸收电压峰值的办法也不一定有效，因为电容有一个充电过程，但高压脉冲直接进入霍尔集成电路。
但是，高压脉冲的总的功率并不大，因此只要电路的负载阻抗较小，就能有效的防止电脉冲，例如单只器件SS400系列的最大供电电流是10mA，这时在电源开关中的瞬时脉冲可能会到30伏，这一电压已高于SS400系列的最大允许电压24伏，会引起器件的损坏。
但是如果这时还带有别的负载，或几只霍尔电路并联，需要供出30mA的电流，这时高压脉冲的峰值会降到24伏以下，使霍尔器件处于安全的运用状态。
在实验中有这样的情况，用同一个电流，去测量单个器件时，有时会损坏器件，但是当器件装在电路中时，由于需要提供较大的电流。
这时损坏的情况就很小。
由此可以看出，把霍尔集成电路和别的电路并联在一起，或多只霍尔器件并联使用，能有效的减少电脉冲的损坏。
前面说过，过压脉冲是由于瞬时开关的电动势引起的。
它能损坏半导体的PN结，导致器件损坏，但是它没有太大的功率，不能持续提供功率，在很短的时间内即已消失。
因此有时损坏了器件，但不一定损坏保护电路，这也说明有时只用单只电容并不一定能对器件进行有效的保护。
三、在电路接口上的注意事项——防止大电流烧毁由于大电流引起霍尔器件的烧毁，也是损坏霍尔电路的一个原因。
但在实际应用中，出现这种现象较少，只要在正常的使用条件下，不会出现大电流烧毁的情况。
（一）霍尔集成电路的极性不能接反，如果极性接反，就一定是大电流烧毁。
这时器件发热，随之烧毁。
因为原来设计时Vce电压均大于24伏，现在是发射极接正电源，Veb的击穿电压很低，是高浓度的发射极区。
这种只是一个人为的错误，只要认真按说明书的连接方法，就不会出现这一问题。
因此在通电前，要看好说明书。
这一问题对老用户来讲，不会有什么问电流太大的情况；这种情况题。
（二）负载电流太大的情况；这种情况主要是霍尔电路输出所带负载太重，这种负载如逻辑电路TTL，在霍尔电路输出为低电平时，TTL门电路会向它注入电流，如图所示：它本身有一个注入电流Io=(Vcc-Vec)/Ro 再加上 nI=(V-Vec-Veb)/R1，两者电流的和不能超过50mA 。
当然电路本身有一定的保护作用，即当ib 固定，Io 加大时，三极管本身会脱离饱和状态而进入线性区，提供了Voec 电压，使注入电流减小。
但由于Voec 增加，也会增加管子的功耗。
在这种情况，即电流沉的情况。
不怕输出对地短接，这时只要负载电阻功耗足够大，不会烧毁R ，在使用中是安全的。
这时带的负载很多，每个TTL 电路都会通过限流电阻R1-Rn 向霍尔电流最后一级的晶体管注入电流，而霍尔电流的最后一级是： 但对电流源的情况输出一般不能对地短路。
否则由于Vs 电压太高时，如24伏，当Ib 电流较大时会损坏PNP 管。
（三）对VLs 电压的要求：有时为了工作方便，另外加-VLs 电压，该电压不能超过24伏，否则当管子截止时，要承受高于24伏的电压，会造成输出管子的击穿损坏。
