下载文档原格式
时效一、时效在一定的温度下，保持一定的时间，过饱和固溶体发生分解(称为脱溶)，引起铝合金强度和硬度大幅度提高，这种热处理过程称之为时效。
二、时效强化机理7×××系合金时效过程中的沉淀析出顺序为: SSSS(过饱和固溶体)→GP区→η′(MgZn2)→η(MgZn2)。
若Zn：Mg比较低，一些铝合金会出现T相（Al2Mg3Zn3），T相析出序列可表示为：SSSS→GP区→T′(半共格) →T，由于时效温度一般低于200℃通常很少在合金中发现T相。
6xxx系（Al-Mg-Si系）铝合金SSSS→GP区→β’相→β相(Mg2Si相)。
金属强化取决于位错与脱溶相质点间的相互作用。
时效过程中分解产生的析出相能阻碍位错运动，从而提高合金强度。
析出相对位错的阻碍作用主要有切过机制和奥罗万绕过机制。
在沉淀析出的早期阶段，形成小尺寸的GP区和亚稳相η’相，位错滑移需-切割析出相，使基体得到明显强化。
随着时效时间的延长，析出相的尺寸增大，合金强度增加。
在沉淀析出的后期，主要发生亚稳相η’向平衡相η的转变以及η相的粗化，此时位错线采取绕过方式移动，因为绕过析出相所需的临界切应力比切过所需的低。
随着时效时间的延长，析出相明显长大，强化效果降低，强度下降。
合金的强度主要由晶内析出相GP区和η’相的体积分数、形貌尺寸和分布所决定。
沉淀相的体积分数越大，分布越均匀致密，合金的强度越高。
通常切割机制比绕过机制的强化效果好。
切割机制的强化效果随质点体积分数和尺寸的增大而增大，而绕过机制的强化效果则应随质点体积分数的减小和尺寸的增大而减小。
合金在时效过程中的强度变化的特征：开始阶段的脱溶相（GP区或某种过渡相）与基体共格、尺寸很小，因而位错可以切过。
此时的屈服切应力增量取决于切割脱溶相所需的应力。
继续脱溶时，脱溶相体积分数（ƒ）及尺寸（r）均增加，切割它们所需应力加大，使强化值增加，经一段时间后，ƒ会达到一定值，脱溶相将按奥斯特华德熟化过程规律增大尺寸，使合金进一步强化。
第1篇一、实验目的本次实验旨在研究铝合金时效处理对材料性能的影响，通过对比不同时效条件下的硬度、强度和耐腐蚀性能，分析时效处理对铝合金性能的优化效果。
二、实验材料与方法1. 实验材料：选用某型号铝合金板材，尺寸为100mm×100mm×10mm。
2. 实验方法：- 时效处理：将铝合金板材分别进行以下时效处理：- 人工时效：将板材加热至180℃，保温2小时，自然冷却至室温；- 自然时效：将板材在室温下放置，自然时效30天；- 低温时效：将板材加热至-20℃，保温2小时，自然冷却至室温。
- 性能测试：- 硬度测试：采用维氏硬度计测试板材的维氏硬度；- 强度测试：采用万能试验机测试板材的拉伸强度和屈服强度；- 耐腐蚀性能测试：采用盐雾试验箱测试板材的耐腐蚀性能。
三、实验结果与分析1. 时效处理对硬度的影响：- 人工时效处理后的板材硬度最高，维氏硬度为300HV；- 自然时效处理后的板材硬度次之，维氏硬度为280HV；- 低温时效处理后的板材硬度最低，维氏硬度为260HV。
2. 时效处理对强度的影响：- 人工时效处理后的板材拉伸强度最高，达到400MPa；- 自然时效处理后的板材拉伸强度次之，达到380MPa；- 低温时效处理后的板材拉伸强度最低，达到360MPa。
3. 时效处理对耐腐蚀性能的影响：- 人工时效处理后的板材耐腐蚀性能最佳，盐雾试验后无腐蚀现象；- 自然时效处理后的板材耐腐蚀性能次之，盐雾试验后出现轻微腐蚀；- 低温时效处理后的板材耐腐蚀性能最差，盐雾试验后出现严重腐蚀。
四、实验结论1. 时效处理对铝合金的硬度、强度和耐腐蚀性能均有显著影响。
2. 人工时效处理能够有效提高铝合金的硬度、强度和耐腐蚀性能；3. 自然时效处理对铝合金的性能提升效果较好，但不如人工时效处理；4. 低温时效处理对铝合金的性能提升效果较差，且耐腐蚀性能最差。
五、实验建议1. 在实际生产中，应根据铝合金的使用要求选择合适的时效处理方法；2. 对于要求高硬度和强度的铝合金制品，建议采用人工时效处理；3. 对于要求良好耐腐蚀性能的铝合金制品，建议采用自然时效处理；4. 对于要求兼顾性能和成本的铝合金制品，建议采用低温时效处理。
合金时效的作用《合金时效的作用》嘿，朋友们！想象一下，你正在一个热火朝天的工厂车间里，各种机器轰鸣声不绝于耳，工人们都在忙碌地操作着。
而在这其中，有一群特殊的材料正在经历着一场神奇的变化，那就是合金。
咱就说这合金啊，可真是个了不起的玩意儿。
它就像是一个团队，各种不同的金属元素聚集在一起，各展所长，共同创造出比单一金属更强大的性能。
而合金时效，就是让这个团队变得更加强大的秘密武器。
比如说，有一块铝合金，一开始它可能普普通通，没什么特别之处。
但是，经过了时效处理这个神奇的过程，它就像是被施了魔法一样，变得坚硬无比，仿佛穿上了一层坚不可摧的铠甲。
时效处理就像是给合金来了一场特训。
在这个过程中，合金内部的原子们开始重新排列组合，形成一种更加稳定、更加坚固的结构。
这就好比是一群士兵，经过严格的训练和磨合，变得更加团结、更有战斗力。
你看啊，在我们的日常生活中，很多地方都用到了经过时效处理的合金。
就拿汽车来说吧，那些汽车的零部件可都需要高强度和耐用性。
如果没有合金时效的作用，那些零件可能用不了多久就会损坏，那可就麻烦大了。
再想想飞机，那么大的家伙在天空中翱翔，承受着巨大的压力和摩擦力。
要是没有经过时效处理的合金来支撑，那后果简直不堪设想。
合金时效的作用可不仅仅是让材料变得更硬更强哦，它还能改善合金的其他性能呢。
就像一个全能选手，不仅力量强大，速度、耐力等方面也都很出色。
而且啊，时效处理的过程也挺有趣的。
就好像是一场精心策划的化学反应，各种元素在特定的条件下相互作用，最终产生出令人惊叹的效果。
有人可能会问了，那合金时效是不是很难呢？其实也没那么复杂啦。
科学家们和工程师们就像是一群聪明的魔法师，他们知道怎么去控制这个过程，让合金发挥出最大的潜力。
所以啊，可别小看了这合金时效。
它就像是一个默默无闻的英雄，在我们看不见的地方发挥着巨大的作用，让我们的生活变得更加安全、更加便捷。
总之，合金时效就是这么神奇，这么重要。
它让合金变得更加出色，为我们的现代生活提供了坚实的材料基础。
一、时效方法铝合金和钢铁不同，淬火以后的变形铝合金不能立即强化。
它得到的是一种过饱和固溶体组织。
这种过饱和固溶体不稳定，它有自发分解的趋势。

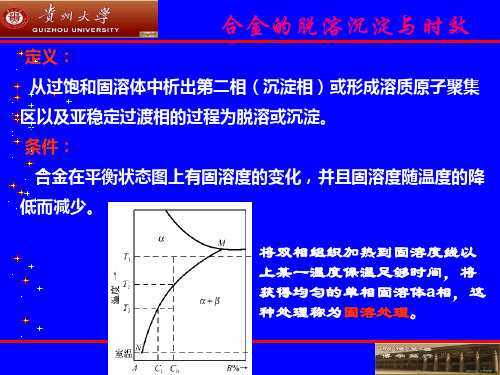

在一定的温度下，保持一定的时间，过饱和固溶体发生分解(称为脱溶)，引起铝合金强度和硬度大幅度提高，这种热处理过程称之为时效。
在室温下自然停放一定的时间，铝合金强度及硬度提高的方法称为自然时效。
入为的将铝合金制品在高于室温下的某一温度，保温一定的时间，以提高铝合金强度及硬度的方法称入工时效。
对于Al-Mg-Si系的6063合金而言，自然时效进行得非常缓慢，在室温下停留半个月，甚至更长的时间，也达不到最佳的强化效果，比入工时效的强化效果要差30%～50%，所以一般都采用入工时效。
含有主要强化相Mg2Si、MgZn和Al2Mg3Zn3的合金、都只有进行入工时效才能获得最高的强度。
含有主要强化相CuAl2和S(A12CuMg) 等相的合金，采用自然时效和入工时效两种方法都可以。
如2A11和2A12合金采用自然时效和入工时效都可以获得最佳强化效果。
究竟采用哪种时效方法，这需要根据合金的本性和用途来决定。
一般在高温下工作的变形铝合金多采用入工时效，而在室温下工作的变形铝合金宜采用自然时效。
二、时效强化机理铝合金的时效强化理论，有很多种说法。
如弥散硬化理论、滑移干扰理论、溶质原子富集成强化或硬化区理论等。
目前普遍认为时效强化或硬化是原子富集形成强化区的结果。
经科学实验证实，用X射线方法对铝合金过饱和固溶体分解动力学研究和通过电子显微镜对薄膜透射观察，看到中间过渡析出阶段(硬化区)的数量、大小、形状和分布特点，描绘了硬化区的形象，揭示了铝合金时效硬化现象的实质。
但时效硬化是一个非常复杂的问题，与合金的成分、时效工艺、生产过程中的加工状态都有关系，目前对时效的认识还不十分彻底。
下面仅介绍硬化区理论。
铝合金在淬火加热、快速冷却时，形成过饱和固液体。
过饱和固溶体有从不稳定状态向稳定平衡状态转变的趋势。
