配电线路线损、无功补偿(09)

10kV及以下供配电线路线损及应对措施摘要：10kV及以下供配电线路在长时间运行使用过程中可能会因为各项原因影响而出现线损问题，直接影响供配电线路的供电能力。

这就应在10kV及以下供配电线路出现线损问题时展开有效检修，根据供配电线路线损原因制定关联体应对措施。

本文将针对10kV及以下供配电线路线损予以研究，了解10kV及以下供配电线路线损的原因，根据各项原因制定针对可靠应对措施，为10kV及以下供配电线路供电运行提供安全稳定环境。

关键词：10kV及以下；供配电线路；线损；应对措施引言10kV及以下供配电线路作为电力配电网中的重要组成部分，该类线路运行质量安全与其供电效果之间有着紧密联系。

这就应以保障供配电线路供电安全性和稳定性为目标对线损问题实施应对处理，改善供配电线路运行使用过程中电力资源浪费的现状。

在10kV及以下供配电线路线损应对处理之前也应做好关联信息统筹分析和综合处理工作，从而妥善处理10kV及以下供配电线路线损问题。

110kV及以下供配电线路线损的原因10kV及以下供配电线路在供电和运行使用过程中会加大其出现线损问题的可能性，通过分析了解到10kV及以下供配电线路出现线损问题的原因如下所示：第一，供配电线路架设过程中没有考虑现场环境和人们用电需求，影响供配电线路规划方案合理性，供配电线路线损问题也层出不穷。

第二，10kV及以下供配电线路布置时进行线损计算相对薄弱，这必然会影响周边人们用电量和10kV及以下供配电线路线损防控之间关系，用电量误差问题层出不穷势必造成10kV及以下供配电线路出现线损问题。

第三，10kV及以下供配电线路供电运行使用过程中会因为无功补偿参数不合理而出现问题，如果不能及时整合10kV及以下供配电线路无功补偿，势必会造成供配电线路出现线损问题，10kV及以下供配电线路使用寿命也会受到影响。

第四，进行10kV及以下供配电线路电源点规划时没有考虑线网综合负荷和线路长短距离，多方面因素均会影响10kV及以下供配电线路电源点规划效果，严重情况下也会造成10kV及以下供配电线路出现线损问题。

配电网无功补偿设备对电压和线损的影响分析摘要：由于功率因数过低增加了供电线路的损失，增加了企业投资；增加了线路电压降，降低了电压质量；降低了发、供电设备的利用率；增加了用户电费支出，加大了企业成本。

而无功补偿具有提高电网力率，减少网络无功，从而降低有功线损，增加设备利用率，改善电压质量的多重效果。

无功补偿设备是配电网系统的重要组成部分，通过无功补偿是配电网改善电压质量和线损的有效手段。

关键词：无功补偿；功率因数；降损增效在电力系统中，因电感和电容元件的存在，于是有功功率和无功功率在电网中共存。

虽然无功本身不消耗能量，其能量仅在电源和负载之间传输和交换，但在能量交换过程中会造成电能的损失，电网视在功率的增加，对系统产生以下负面影响：(1)电网的总电流增加，将增加电力系统部件的容量，例如变压器、电气设备和电线电缆等，从而增加初始投资成本。

(2)在传输同样功率的情况下，总电流增加将增加设备、线路的损失和增加线路和变压器的电压损失。

电电压低，影响正常生产和生活用电；反之，无功容量过剩会造成电网的运行电压过高、电压波动率过大。

(4)降低电网的功率因数会导致大量的功率损耗。

当功率因数从0.8 降低到0.6 时，功率损耗值将翻倍增加。

(5)对于发电设备，无功电流的增加将会增加发电机转子的退磁效果，降低电压。

可变电力系统的无功分配是否合理直接影响电力系统的安全稳定运行，直接关联企业的经济效益。

因此，解决无功补偿问题具有十分重要的意义。

选择合理的无功补偿方式应遵循以下原则：(1)减少无功功率的流动，就地或局部补偿原则；(2)分级补偿原则。

集中增加和分散安装相结合，以及基于分散补偿的综合规划；(3)防止在低负荷情况下的过补偿，向电网输送无功。

1.常见无功补偿设备及比较无功补偿装置的发展见图1。

图1 无功补偿装置发展框图传统的无功补偿，一般都采用同步调相机、固定电容、晶闸管投切电容器(TSC)、晶闸管控制电抗器(TCR) 等。

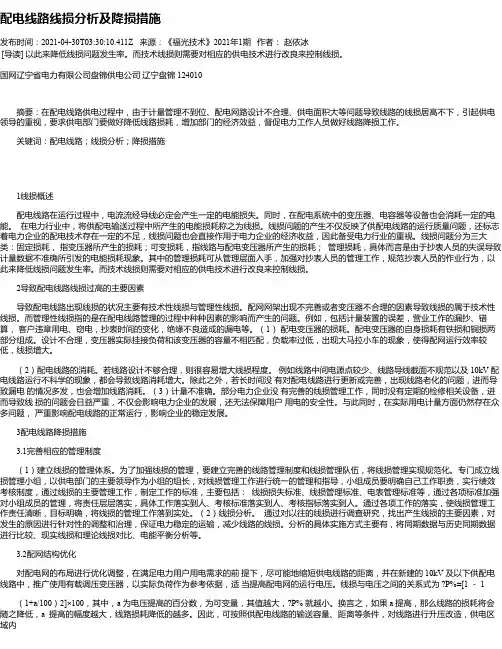

配电线路线损分析及降损措施发布时间：2021-04-30T03:30:10.411Z 来源：《福光技术》2021年1期作者：赵依冰[导读] 以此来降低线损问题发生率。

而技术线损则需要对相应的供电技术进行改良来控制线损。

国网辽宁省电力有限公司盘锦供电公司辽宁盘锦 124010摘要：在配电线路供电过程中，由于计量管理不到位、配电网路设计不合理、供电面积大等问题导致线路的线损居高不下，引起供电领导的重视，要求供电部门要做好降低线路损耗，增加部门的经济效益，督促电力工作人员做好线路降损工作。

关键词：配电线路；线损分析；降损措施1线损概述配电线路在运行过程中，电流流经导线必定会产生一定的电能损失。

同时，在配电系统中的变压器、电容器等设备也会消耗一定的电能。

在电力行业中，将供配电输送过程中所产生的电能损耗称之为线损。

线损问题的产生不仅反映了供配电线路的运行质量问题，还标志着电力企业的配电技术存在一定的不足，线损问题也会直接作用于电力企业的经济收益，因此备受电力行业的重视。

线损问题分为三大类：固定损耗，指变压器所产生的损耗；可变损耗，指线路与配电变压器所产生的损耗；管理损耗，具体而言是由于抄表人员的失误导致计量数据不准确所引发的电能损耗现象。

其中的管理损耗可从管理层面入手，加强对抄表人员的管理工作，规范抄表人员的作业行为，以此来降低线损问题发生率。

而技术线损则需要对相应的供电技术进行改良来控制线损。

2导致配电线路线损过高的主要因素导致配电线路出现线损的状况主要有技术性线损与管理性线损。

配网网架出现不完善或者变压器不合理的因素导致线损的属于技术性线损。

而管理性线损指的是在配电线路管理的过程中种种因素的影响而产生的问题。

例如，包括计量装置的误差，营业工作的漏抄、错算，客户违章用电、窃电，抄表时间的变化，绝缘不良造成的漏电等。

（1）配电变压器的损耗。

配电变压器的自身损耗有铁损和铜损两部分组成。

设计不合理，变压器实际挂接负荷和该变压器的容量不相匹配，负载率过低，出现大马拉小车的现象，使得配网运行效率较低，线损增大。

电缆线路无功补偿电缆线路无功补偿是电力系统中的一项重要技术措施，其目的是通过补偿电力系统中的无功功率，提高电力系统的功率因数，降低电力系统的无功功率损耗，提高电力系统的稳定性和经济性。

下面将介绍电缆线路无功补偿的相关内容。

1. 无功功率的性质和影响无功功率是指电力系统中电网的无功功率，它与有功功率一样，是电流和电压的乘积，只是在乘积的计算中不考虑功率因数的影响。

无功功率的存在会导致电网的电压波动，降低电网的电压稳定性，影响电力系统的运行效果。

因此，补偿电力系统的无功功率是提高电力系统稳定性和经济性的重要手段。

2. 无功功率的产生和消耗无功功率是由电感器和电容器产生和消耗的。

电感器产生无功功率，称为感性无功功率；电容器消耗无功功率，称为容性无功功率。

当电力系统中存在电感器时，电流滞后电压，产生感性无功功率，使电力系统负载导纳变大，电压降低；当电力系统中存在电容器时，电流超前电压，吸取电网无功功率，使电力系统负载导纳变小，电压升高。

3. 电缆线路无功补偿的目的电缆线路无功补偿的目的是提高电力系统的功率因数，降低电力系统的无功功率损耗，减小电力系统的电压波动，提高电力系统的电压稳定性和功率传输能力。

无功补偿可以通过串联电容器实现容性补偿，即将电容器与电力系统并联连接，吸取电力系统中的无功功率；也可以通过并联电感器实现感性补偿，即将电感器与电力系统串联连接，补偿电力系统中的感性无功功率。

4. 电缆线路无功补偿的方法（1）定容补偿法：根据电力系统的功率因数，确定补偿容量，并选择合适的电容器进行补偿。

定容补偿法适用于电力系统的功率因数变化较小且负荷变化较小的情况。

（2）动态补偿法：根据电网负荷的变化情况，通过电力系统的监测和控制系统，实时调整补偿容量，以保持电力系统的功率因数在合适的范围内。

动态补偿法适用于电力系统的负荷变化较大的情况。

（3）无功优化补偿法：根据电力系统的无功功率损耗和系统电压的波动情况，通过优化补偿容量和补偿装置的布置位置，最小化电力系统的无功功率损耗和电压波动。

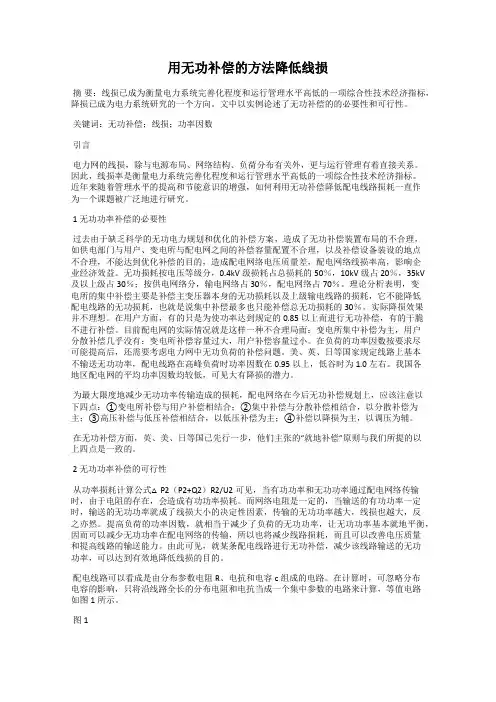

用无功补偿的方法降低线损摘要：线损已成为衡量电力系统完善化程度和运行管理水平高低的一项综合性技术经济指标，降损已成为电力系统研究的一个方向。

文中以实例论述了无功补偿的的必要性和可行性。

关键词：无功补偿；线损；功率因数引言电力网的线损，除与电源布局、网络结构、负荷分布有关外，更与运行管理有着直接关系。

因此，线损率是衡量电力系统完善化程度和运行管理水平高低的一项综合性技术经济指标。

近年来随着管理水平的提高和节能意识的增强，如何利用无功补偿降低配电线路损耗一直作为一个课题被广泛地进行研究。

1 无功功率补偿的必要性过去由于缺乏科学的无功电力规划和优化的补偿方案，造成了无功补偿装置布局的不合理，如供电部门与用户、变电所与配电网之间的补偿容量配置不合理，以及补偿设备装设的地点不合理，不能达到优化补偿的目的，造成配电网络电压质量差，配电网络线损率高，影响企业经济效益。

无功损耗按电压等级分，0.4kV级损耗占总损耗的50％，10kV级占20％，35kV 及以上级占30％；按供电网络分，输电网络占30％，配电网络占70％。

理论分析表明，变电所的集中补偿主要是补偿主变压器本身的无功损耗以及上级输电线路的损耗，它不能降低配电线路的无功损耗，也就是说集中补偿最多也只能补偿总无功损耗的30％。

实际降损效果并不理想。

在用户方面，有的只是为使功率达到规定的0.85以上而进行无功补偿，有的干脆不进行补偿。

目前配电网的实际情况就是这样一种不合理局面：变电所集中补偿为主，用户分散补偿几乎没有；变电所补偿容量过大，用户补偿容量过小。

在负荷的功率因数按要求尽可能提高后，还需要考虑电力网中无功负荷的补偿问题。

美、英、日等国家规定线路上基本不输送无功功率，配电线路在高峰负荷时功率因数在0.95以上，低谷时为1.0左右。

我国各地区配电网的平均功率因数均较低，可见大有降损的潜力。

为最大限度地减少无功功率传输造成的损耗，配电网络在今后无功补偿规划上，应该注意以下四点：①变电所补偿与用户补偿相结合；②集中补偿与分散补偿相结合，以分散补偿为主；③高压补偿与低压补偿相结合，以低压补偿为主；④补偿以降损为主，以调压为辅。

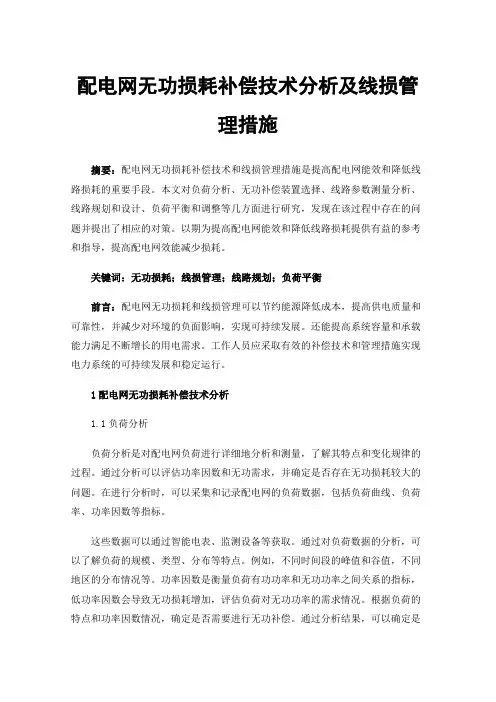

配电网无功损耗补偿技术分析及线损管理措施摘要：配电网无功损耗补偿技术和线损管理措施是提高配电网能效和降低线路损耗的重要手段。

本文对负荷分析、无功补偿装置选择、线路参数测量分析、线路规划和设计、负荷平衡和调整等几方面进行研究，发现在该过程中存在的问题并提出了相应的对策。

以期为提高配电网能效和降低线路损耗提供有益的参考和指导，提高配电网效能减少损耗。

关键词：无功损耗；线损管理；线路规划；负荷平衡前言：配电网无功损耗和线损管理可以节约能源降低成本，提高供电质量和可靠性，并减少对环境的负面影响，实现可持续发展。

还能提高系统容量和承载能力满足不断增长的用电需求。

工作人员应采取有效的补偿技术和管理措施实现电力系统的可持续发展和稳定运行。

1配电网无功损耗补偿技术分析1.1负荷分析负荷分析是对配电网负荷进行详细地分析和测量，了解其特点和变化规律的过程。

通过分析可以评估功率因数和无功需求，并确定是否存在无功损耗较大的问题。

在进行分析时，可以采集和记录配电网的负荷数据，包括负荷曲线、负荷率、功率因数等指标。

这些数据可以通过智能电表、监测设备等获取。

通过对负荷数据的分析，可以了解负荷的规模、类型、分布等特点。

例如，不同时间段的峰值和谷值，不同地区的分布情况等。

功率因数是衡量负荷有功功率和无功功率之间关系的指标，低功率因数会导致无功损耗增加，评估负荷对无功功率的需求情况。

根据负荷的特点和功率因数情况，确定是否需要进行无功补偿。

通过分析结果，可以确定是否存在功率因数较低、无功需求较大的问题。

如果存在这些问题，可以采取相应的措施，如安装无功补偿装置进行补偿，以提高功率因数和减少无功损耗。

负荷分析还可以为配电网规划和优化提供依据，例如合理配置变压器容量、调整分布等，以减少无功损耗和提高配电网的运行效率。

1.2无功补偿装置选择了解配电网的负荷特点、无功功率需求、功率因数情况等。

根据配电网的实际情况选择合适的无功补偿装置。

根据无功功率需求和负荷变化情况，确定无功补偿装置的容量。

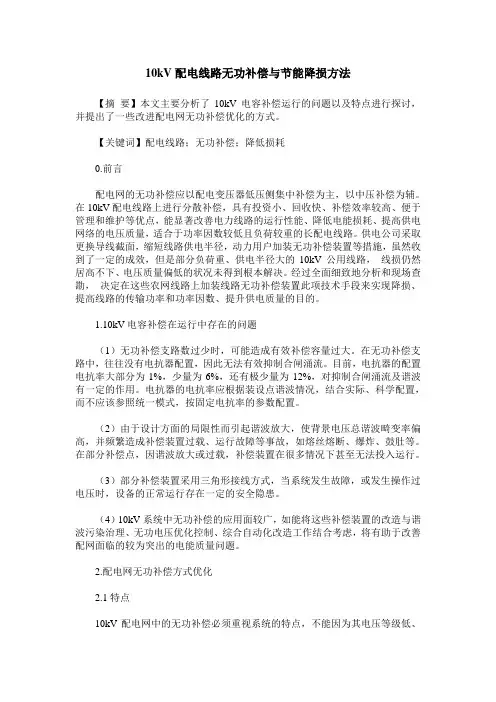

10kV配电线路无功补偿与节能降损方法【摘要】本文主要分析了10kV电容补偿运行的问题以及特点进行探讨，并提出了一些改进配电网无功补偿优化的方式。

【关键词】配电线路；无功补偿；降低损耗0.前言配电网的无功补偿应以配电变压器低压侧集中补偿为主，以中压补偿为辅。

在10kV配电线路上进行分散补偿，具有投资小、回收快、补偿效率较高、便于管理和维护等优点，能显著改善电力线路的运行性能、降低电能损耗、提高供电网络的电压质量，适合于功率因数较低且负荷较重的长配电线路。

供电公司采取更换导线截面，缩短线路供电半径，动力用户加装无功补偿装置等措施，虽然收到了一定的成效，但是部分负荷重、供电半径大的10kV公用线路，线损仍然居高不下、电压质量偏低的状况未得到根本解决。

经过全面细致地分析和现场查勘，决定在这些农网线路上加装线路无功补偿装置此项技术手段来实现降损、提高线路的传输功率和功率因数、提升供电质量的目的。

1.10kV电容补偿在运行中存在的问题（1）无功补偿支路数过少时，可能造成有效补偿容量过大。

在无功补偿支路中，往往没有电抗器配置，因此无法有效抑制合闸涌流。

目前，电抗器的配置电抗率大部分为1%，少量为6%，还有极少量为12%，对抑制合闸涌流及谐波有一定的作用。

电抗器的电抗率应根据装设点谐波情况，结合实际、科学配置，而不应该参照统一模式，按固定电抗率的参数配置。

（2）由于设计方面的局限性而引起谐波放大，使背景电压总谐波畸变率偏高，并频繁造成补偿装置过载、运行故障等事故，如熔丝熔断、爆炸、鼓肚等。

在部分补偿点，因谐波放大或过载，补偿装置在很多情况下甚至无法投入运行。

（3）部分补偿装置采用三角形接线方式，当系统发生故障，或发生操作过电压时，设备的正常运行存在一定的安全隐患。

（4）10kV系统中无功补偿的应用面较广，如能将这些补偿装置的改造与谐波污染治理、无功电压优化控制、综合自动化改造工作结合考虑，将有助于改善配网面临的较为突出的电能质量问题。

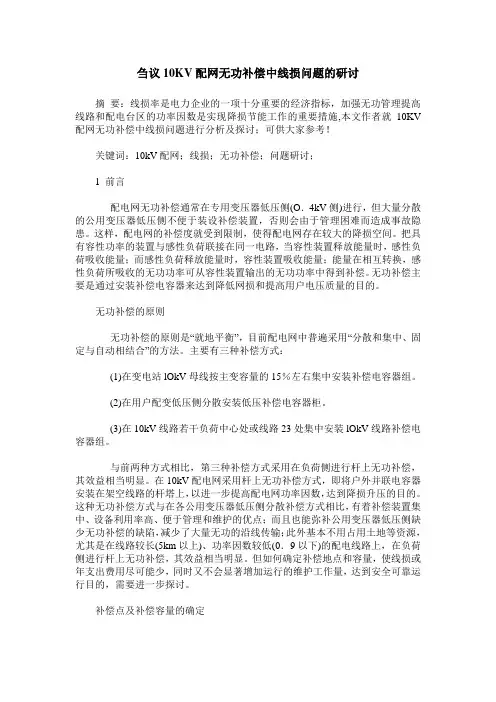

刍议10KV配网无功补偿中线损问题的研讨摘要：线损率是电力企业的一项十分重要的经济指标，加强无功管理提高线路和配电台区的功率因数是实现降损节能工作的重要措施,本文作者就10KV 配网无功补偿中线损问题进行分析及探讨；可供大家参考！关键词：10kV配网；线损；无功补偿；问题研讨；1 前言配电网无功补偿通常在专用变压器低压侧(O．4kV侧)进行，但大量分散的公用变压器低压侧不便于装设补偿装置，否则会由于管理困难而造成事故隐患。

这样，配电网的补偿度就受到限制，使得配电网存在较大的降损空间。

把具有容性功率的装置与感性负荷联接在同一电路，当容性装置释放能量时，感性负荷吸收能量；而感性负荷释放能量时，容性装置吸收能量；能量在相互转换，感性负荷所吸收的无功功率可从容性装置输出的无功功率中得到补偿。

无功补偿主要是通过安装补偿电容器来达到降低网损和提高用户电压质量的目的。

无功补偿的原则无功补偿的原则是“就地平衡”，目前配电网中普遍采用“分散和集中、固定与自动相结合”的方法。

主要有三种补偿方式：(1)在变电站lOkV母线按主变容量的15％左右集中安装补偿电容器组。

(2)在用户配变低压侧分散安装低压补偿电容器柜。

(3)在10kV线路若干负荷中心处或线路23处集中安装lOkV线路补偿电容器组。

与前两种方式相比，第三种补偿方式采用在负荷侧进行杆上无功补偿，其效益相当明显。

在10kV配电网采用杆上无功补偿方式，即将户外并联电容器安装在架空线路的杆塔上，以进一步提高配电网功率因数，达到降损升压的目的。

这种无功补偿方式与在各公用变压器低压侧分散补偿方式相比，有着补偿装置集中、设备利用率高、便于管理和维护的优点；而且也能弥补公用变压器低压侧缺少无功补偿的缺陷，减少了大量无功的沿线传输；此外基本不用占用土地等资源，尤其是在线路较长(5km以上)、功率因数较低(0．9以下)的配电线路上，在负荷侧进行杆上无功补偿，其效益相当明显。

但如何确定补偿地点和容量，使线损或年支出费用尽可能少，同时又不会显著增加运行的维护工作量，达到安全可靠运行目的，需要进一步探讨。

浅析10KV配电线路无功补偿与降损损耗摘要：本文分析10kv配电线路无功补偿的意义及方法，确定了配电网无功补偿优化及降低损耗的最佳方法。

关键词：10kv配电线路；降低损耗中图分类号： tm421 文献标识码： a 文章编号：1、无功补偿的意义在电力系统中，由于电感、电容原件的存在，不仅系统中存在有功功率，而且存在着无功功率。

虽然无功功率本身并不消耗能量，它的能量只是在电源及负载之间进行传输交换，但是在这种能连交换的过程中会引起电能的损耗，并使电网的视在功率增大。

这将对系统产生以下一系列的负面影响：（1）电网总电流增加，从而会使电力系统中的元件，如变压器，电器设备、导线等容量增大，使用户内部的启动控制设备、测量仪表等规格、尺寸增大、因而使初期投资费用增大。

在传送同样的有功功率情况下，总电流的增大，使设备及线路的损耗增大，使线路及变压器的损耗增大。

（2）电网的无功容量不足，会造成负荷端的供电电压低，影响正常生产和生活用电；反之，无功容量过剩，会造成电网的运行电压过高，电压波动过大。

（3）降低了电网的功率因数造成大量的电能损耗。

当功率因数由0.8下降到0.6时，电能损耗将近提高了一倍。

2、无功补偿的原则和类型2.1无功负荷补偿点一般按以下原则进行确定：(1)确定线路无功补偿方案时应遵循全面规划、合理布局、分散补偿、就地平衡和集中补偿与分散补偿相结合,以分散补偿为主的原则,以提高功率因数、损耗最小、提高末端电压、年运行检修费用最小等为目标。

(2)配电网的无功补偿以配电变压器低压侧集中补偿为主, 以高压补偿为辅。

配电变压器的无功补偿装置容量可按变压器最大负载率为75% ,负荷自然功率因数为0.85考虑,补偿到变压器最大负荷时其高压侧功率因数不低于0.95,或按照变压器容量的20%~40% 进行配置。

(3)配电线路上装设的并联电容器在线路最小负荷时不应向变电站倒送无功。

如配置容量过大则必需装设自动投切装置。

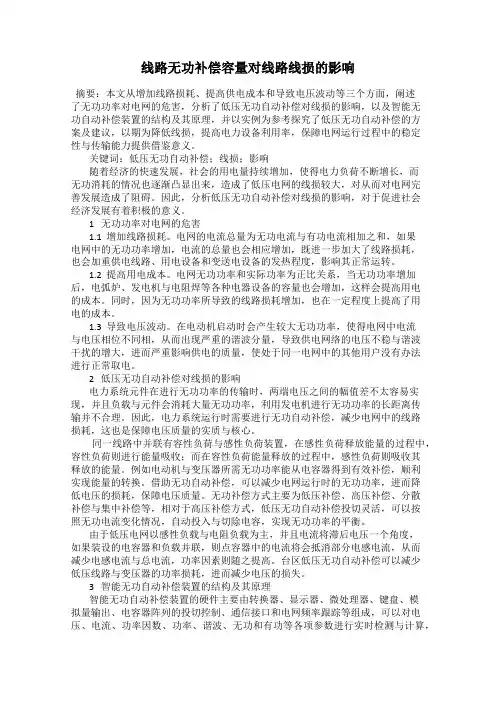

线路无功补偿容量对线路线损的影响摘要：本文从增加线路损耗、提高供电成本和导致电压波动等三个方面，阐述了无功功率对电网的危害，分析了低压无功自动补偿对线损的影响，以及智能无功自动补偿装置的结构及其原理，并以实例为参考探究了低压无功自动补偿的方案及建议，以期为降低线损，提高电力设备利用率，保障电网运行过程中的稳定性与传输能力提供借鉴意义。

关键词：低压无功自动补偿；线损；影响随着经济的快速发展，社会的用电量持续增加，使得电力负荷不断增长，而无功消耗的情况也逐渐凸显出来，造成了低压电网的线损较大，对从而对电网完善发展造成了阻碍。

因此，分析低压无功自动补偿对线损的影响，对于促进社会经济发展有着积极的意义。

1 无功功率对电网的危害1.1 增加线路损耗。

电网的电流总量为无功电流与有功电流相加之和，如果电网中的无功功率增加，电流的总量也会相应增加，既进一步加大了线路损耗，也会加重供电线路、用电设备和变送电设备的发热程度，影响其正常运转。

1.2 提高用电成本。

电网无功功率和实际功率为正比关系，当无功功率增加后，电弧炉、发电机与电阻焊等各种电器设备的容量也会增加，这样会提高用电的成本。

同时，因为无功功率所导致的线路损耗增加，也在一定程度上提高了用电的成本。

1.3 导致电压波动。

在电动机启动时会产生较大无功功率，使得电网中电流与电压相位不同相，从而出现严重的谐波分量，导致供电网络的电压不稳与谐波干扰的增大，进而严重影响供电的质量，使处于同一电网中的其他用户没有办法进行正常取电。

2 低压无功自动补偿对线损的影响电力系统元件在进行无功功率的传输时，两端电压之间的幅值差不太容易实现，并且负载与元件会消耗大量无功功率，利用发电机进行无功功率的长距离传输并不合理。

因此，电力系统运行时需要进行无功自动补偿，减少电网中的线路损耗，这也是保障电压质量的实质与核心。

同一线路中并联有容性负荷与感性负荷装置，在感性负荷释放能量的过程中，容性负荷则进行能量吸收；而在容性负荷能量释放的过程中，感性负荷则吸收其释放的能量。

配电网无功损耗补偿技术分析及线损管理摘要：无功电源如同有功电源一样，是保证电力系统的电压质量、降低网络损耗以及系统安全经济运行必不可少的重要组成部分。

网络元件及负载所需要的无功功率来源于网络中的某个地方，如果要网络所需的无功功率都由发电机提供并跨过各个电压等级系统长距离传输显然是不合理的，不符合科学规律也很难做。

科学合理的方法应该是在有无功功率需求的地方产生相适应的无功功率，即我们所说的无功补偿。

在电力系统中，解决好无功补偿问题，对提高系统电能质量、保证安全经济运行、降损节能等方面都有着极为重要的意义。

关键词：配电网；无功补偿；线损管理；分析1 无功补偿的作用及无功补偿原则1.1 电网中的无功电源1.1.1 同步发电机同步发电机既是有功电功率电源，同样也是电网无功功率的来源，额定功率因数一般为0.8。

1.1.2 同步调相机同步调相机是连接在电力系统中的同步电动机。

它的主要用途是产生无功功率，提高电力系统功率因数，提高电能质量和系统运行的稳定性。

1.1.3 输电线路充电电容高压输电线路不仅产生电感，消耗无功，同时具有相线对地电容，产生无功。

1.1.4 电容器静止电容器按照连接方式分为并联电容器补偿和串联电容补偿，采用电容器进行无功补偿是系统中广泛采用的一种方式。

1.2 无功补偿的作用（1）在系统中三相负载不平衡的情况下（如电气化铁道等），应进行适当的无功补偿，这样可以平衡三项的负载。

（2）稳定受电端及电网的电压，提高供电质量。

为了提高输电系统的稳定性和输电能力，输电线路应适当设置动态无功补偿装置；（3）提高电力系统及其负载的功率因数，降低设备容量，减少设备功率损耗；1.3 配电网无功补偿的原则（1）无功补偿的方式有以下几种：高压补偿与低压补偿相结合，以低压补偿为主；集中补偿与分散补偿相结合，以分散补偿为主；调压与降损相结合，以降损为主。

（2）无功补偿应合理布局，统一规划，分级补偿，就地平衡。

2 对配电网无功损耗补偿技术的分析2.1 分析配电网无功损耗补偿技术中的配置根据无功功率损耗的基本情况，各级的网络和一些输电的设备、配电设备都会对无功功率都一定的消耗，消耗最多的就是配电网的消耗。

配电线路无功补偿摘要：农村10kV配电网，有一部分是农村和企业合用线路，配电变压器存在点多、负载率低、负荷季节性强，线路功率因数低，配网所需的大量无功功率靠主网输送，导致电网线损居高不下，末端电压低。

关键词：配电线路无功补偿1 现状农村10kV配电网，有一部分是农村和企业合用线路，配电变压器存在点多、负载率低、负荷季节性强，线路功率因数低，配网所需的大量无功功率靠主网输送，导致电网线损居高不下，末端电压低。

2 解决方法2.1 采用随器补偿（低压补偿）一方面，由于线路长，配电变压器点多，且单台容量容量小，如果采用随器补偿，会加大资金投入；另一方面，会加大设备的维护、维修工作量，设备的完好率难以保证；可见随器补偿（低压补偿）难以达到理想效果。

2.2 采用10kV配电线路分散补偿方式，一般1条10kV配电线路只采用一个补偿点，最多采用两个，资金投入仅为低压补偿的十分之一以下。

只要合理的选取补偿度和补偿位置，同样可以取得降低线损，提高末端电压作用，同时如果选用免维护产品，可减少设备的维护、维修工作量，这种方式更适合农网现状。

2.3 10kV线路无功补偿采用2/3原则即在线路长度的2/3处安装补偿装置，其补偿容量是整个线路无功潮流容量的2/3。

3 无功功率补偿的原理及其作用3.1 扩容设电感性负荷需要从电源吸取的无功功率为Q，装设无功补偿装置后，补偿无功功率为Qc，使电源输送的无功功率减少为Q′=Q-Qc，功率因数由cosφ1提高到cosφ2，视在功率S减少到S′。

设电感性负荷需要从电源吸取的无功功率为Q，装设无功补偿装置后，补偿无功功率为Qc，使电源输送的无功功率减少为Q′=Q-Qc，功率因数由cosφ1提高到cosφ2，有功功率P增加到P′。

例：S=1000kVA，当cosφ1=0.7时，P=700kV；当cosφ2=0.9时，P′=900kV。

可见视在功率的减小可相应减小供电线路的截面和变压器的容量，降低供用电设备的投资。

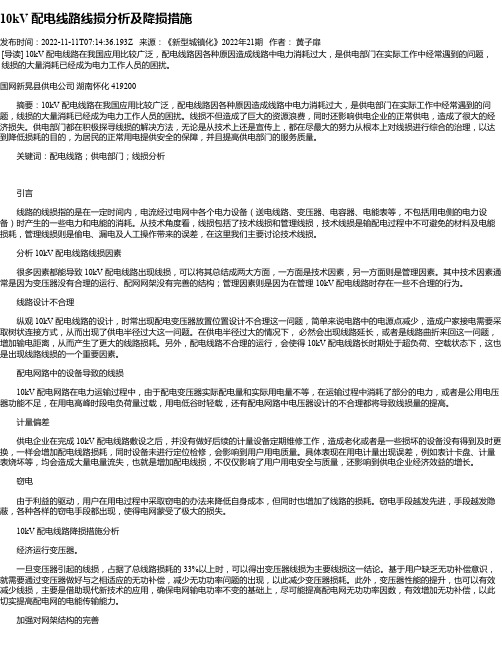

10kV 配电线路线损分析及降损措施发布时间：2022-11-11T07:14:36.193Z 来源：《新型城镇化》2022年21期作者：黄子扉[导读] 10kV 配电线路在我国应用比较广泛，配电线路因各种原因造成线路中电力消耗过大，是供电部门在实际工作中经常遇到的问题，线损的大量消耗已经成为电力工作人员的困扰。

国网新晃县供电公司湖南怀化 419200摘要：10kV 配电线路在我国应用比较广泛，配电线路因各种原因造成线路中电力消耗过大，是供电部门在实际工作中经常遇到的问题，线损的大量消耗已经成为电力工作人员的困扰。

线损不但造成了巨大的资源浪费，同时还影响供电企业的正常供电，造成了很大的经济损失。

供电部门都在积极探寻线损的解决方法，无论是从技术上还是宣传上，都在尽最大的努力从根本上对线损进行综合的治理，以达到降低损耗的目的，为居民的正常用电提供安全的保障，并且提高供电部门的服务质量。

关键词：配电线路；供电部门；线损分析引言线路的线损指的是在一定时间内，电流经过电网中各个电力设备（送电线路、变压器、电容器、电能表等，不包括用电侧的电力设备）时产生的一些电力和电能的消耗。

从技术角度看，线损包括了技术线损和管理线损，技术线损是输配电过程中不可避免的材料及电能损耗，管理线损则是偷电、漏电及人工操作带来的误差，在这里我们主要讨论技术线损。

分析 10kV 配电线路线损因素很多因素都能导致 10kV 配电线路出现线损，可以将其总结成两大方面，一方面是技术因素，另一方面则是管理因素。

其中技术因素通常是因为变压器没有合理的运行、配网网架没有完善的结构；管理因素则是因为在管理 10kV 配电线路时存在一些不合理的行为。

线路设计不合理纵观 10kV 配电线路的设计，时常出现配电变压器放置位置设计不合理这一问题，简单来说电路中的电源点减少，造成户家接电需要采取树状连接方式，从而出现了供电半径过大这一问题。

在供电半径过大的情况下，必然会出现线路延长，或者是线路曲折来回这一问题，增加输电距离，从而产生了更大的线路损耗。

无功补偿对电力系统线损的影响分析在电力系统中，线损是指电能从发电站输送到用户终端过程中在输电线路和配电线路上的损耗。

线损率的大小直接影响着电网的经济效益和可靠性。

为了减少线损，提高电网运行效率，无功补偿技术被广泛应用于电力系统中。

本文将对无功补偿对电力系统线损的影响进行分析。

一、无功补偿技术的概述无功补偿技术是通过在电网中引入电容器或电抗器来实现的。

电容器能够补偿电路的感性无功，而电抗器则能够补偿电路的容性无功。

通过合理配置无功补偿设备，可以消除或减小电力系统中的感性或容性无功，进而提高电网的功率因数，改善电压质量。

二、无功补偿对线路线损的影响1. 降低线路电流无功补偿技术可以提高电网的功率因数，减少无功电流的流动，从而降低线路的负荷电流。

减小的电流将减少线路的功耗，从而降低线路的线损。

2. 提高线路电压在电力系统中，电压降低会导致电流增大，从而增加线路的损耗。

通过无功补偿技术改善电网的功率因数，可以提高线路的电压水平，减少线路电流的流动，降低线路的电压降低，减小线路的损耗。

3. 减小谐波电流电力系统中存在着谐波电流，这些谐波电流会导致线路的额外损耗。

无功补偿技术能够抑制电力系统中的谐波电流，减小线路的谐波电流损耗，从而减少线路线损。

4. 提高电网稳定性电力系统中的无功补偿设备能够通过调节电压和电流的平衡来维持电网的稳定运行。

稳定的电网运行可以减少电力系统中的额外损耗，进而降低线路的线损。

三、无功补偿技术的应用1. 高压输电线路中的无功补偿在高压输电线路中，大量的感性无功会导致线路的电流大，线路的电压降低，进而增加线损。

通过在输电线路上合理配置电容器进行无功补偿，可以提高线路功率因数，降低线路电流，减少线路的损耗。

2. 配电系统中的无功补偿在配电系统中，由于负荷的变化较大，电网的功率因数也会随之变化。

通过在配电系统中合理配置电容器或电抗器进行无功补偿，可以稳定电网的功率因数，减小线路的损耗。

3. 微电网中的无功补偿在微电网中，由于电力的分布性和可再生能源的特点，无功补偿技术对于提高微电网的稳定性和降低线损尤为重要。

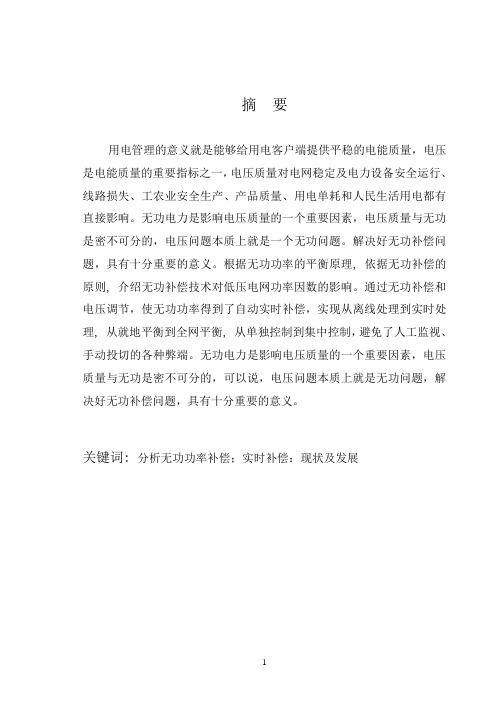

摘要用电管理的意义就是能够给用电客户端提供平稳的电能质量，电压是电能质量的重要指标之一，电压质量对电网稳定及电力设备安全运行、线路损失、工农业安全生产、产品质量、用电单耗和人民生活用电都有直接影响。

无功电力是影响电压质量的一个重要因素，电压质量与无功是密不可分的，电压问题本质上就是一个无功问题。

解决好无功补偿问题，具有十分重要的意义。

根据无功功率的平衡原理, 依据无功补偿的原则, 介绍无功补偿技术对低压电网功率因数的影响。

通过无功补偿和电压调节，使无功功率得到了自动实时补偿，实现从离线处理到实时处理, 从就地平衡到全网平衡, 从单独控制到集中控制，避免了人工监视、手动投切的各种弊端。

无功电力是影响电压质量的一个重要因素，电压质量与无功是密不可分的，可以说，电压问题本质上就是无功问题，解决好无功补偿问题，具有十分重要的意义。

关键词: 分析无功功率补偿；实时补偿：现状及发展目录摘要 (1)目录 (2)引言 (3)第一章无功补偿的概念 (4)第一节无功补偿的概念 (4)第二节无功补偿解析 (5)第三节无功补偿的类型 (15)第二章无功补偿对低压电网功率因数的影响 (18)第一节无功补偿的合理配置原则 (18)第二节影响功率因数的主要因素 (19)第三节低压配电网无功补偿的方法 (20)第四节无功功率补偿容量的选择方法 (21)第三章无功补偿的效益 (24)第四章 10 KV 高压智能型无功补偿装置 (31)第五章静止无功补偿技术的现状及发展 (35)致谢 (41)参考文献 (42)引言电力系统的各节点无功功率平衡决定了该节点的电压水平，由于当今电力系统的用户中存在着大量无功功率频繁变化的设备；如轧钢机、电弧炉、电气化铁道等。

同时用户中又有大量的对系统电压稳定性有较高要求的精密设备：如计算机，医用设备等。

因此迫切需要对系统的无功功率进行补偿。

提高功率因数后可以达到节约电能、降低损耗的目的，同时用户也可以减少电费的支出。

无功功率补偿与线损无功功率补偿与线损[摘要]为了减少无功功率的输送损耗，提高配电设备的效率，无功补偿设备的配置应如何合理布局。

[关键词]线损无功功率补偿荷分布及运行管理等有着直接的关系。

因此，线损率是衡量配电系统建设和完善化以及运行管理水平高低的一项综合性技术经济指标。

一、首先了解总的功率损耗与无功功率的关系从功率损耗计算公式：ΔP=（P2+Q2）R/U2 （式1）可见，当有功功率和无功功率通过网络电阻时，会造成有功功率损耗。

一方面，当输送功率（P2+Q2）一定时，功率损耗与网络电阻（R）成正比，即网络电阻越大，功率损耗越大；反之，网络电阻越小，功率损耗也越小。

另一方面，当输送的有功功率一定时，输送的无功功率越大，总的功率损耗就越大；反之，当输送的无功功率越小时，总的功率损耗就越小。

为了更清楚地说明这种关系，将（式1）改写为：ΔP=ΔPP+ΔPQ=（式2）式中：ΔP输送有功和无功功率造成的总有用功功率损耗（KW）；ΔPP输送有功功率造成的有用功功率损耗（KW）；ΔPQ--输送无功功率造成的有用功功率损耗（KW）。

显然，当网络结构已定，输送的有功功率一定时，总的功率损耗完全决定于输送的无功功率的变化。

二、线路中的无功功率损耗输电线路可以看成是分布参数电阻R、电抗X、电容C组成的电路。

对于35KV及以下的线路，可忽略分布电容的影响。

简化后的等值电路如图1所示。

式中：P－输送的有功功率（KW）；Q－输送的无功功率（Kvar）；UN－线路额定电压（KV）；XL－线路电抗（Ω）；Cos －负荷功率因子。

由以上两式可见：①线路中的无功功率损耗，与输送的有功功率的平方成正比，即输送的有功功率越大，无功功率损耗越大，电压损耗越大。

②线路的无功功率损耗，与功率因子的平方成反比。

线路的功率因子越高，无功功率损耗越小；反之，功率因子越低，无功功率损耗越大。

所以，提高功率因子是降低线路无功功率损耗的有效措施之一。

三、无功补偿的优化选择。
