电流传感器和电压传感器的特点以及用途

（霍尔传感器的功能特点●可测量任意波形的电压和电流。

霍尔电压、电流传感器可以测量任意波形的电流和电压参量，如直流、交流和脉冲波形等。

也可以对瞬态峰值参数进行测量，其副边电路可以忠实地反映原边电流的波形。

这一点普通互感器无法与其相比，因为普通的互感器一般只适用于50Hz的正弦波；●精度高。

一般的霍尔电流电压传感器在工作区域内的精度优于1%，该精度适合于任何波形的测量，而普通互感器精度一般为3%～5%，且只适合于50Hz 的正弦波形；●线性度优于0.5%；●动态性能好。

一般霍尔传感器的动态响应时间小于7μs，跟踪速度di/dt高于50A/μs；霍尔电流电压传感器以其优异的动态性能为提高现代控制系统的性能提供了关键的基础（无感元件）。

一般普通互感器的动态响应时间为10～20μs，这显然已不适应工业控制系统发展的需要（感性元件）；●工作频带宽。

可在0～20kHz频率范围内很好地工作；●过载能力强，测量范围大（0～±10000A）●可靠性高，平均无故障工作大于5×10000小时；●尺寸小，重量轻，易于安装且不会给系统带来任何损失。

艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关PLC产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城。

/。

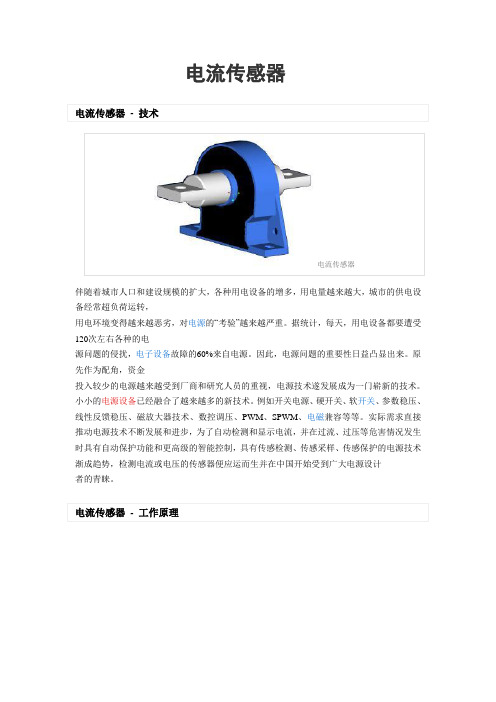

电流传感器电流传感器- 技术电流传感器伴随着城市人口和建设规模的扩大，各种用电设备的增多，用电量越来越大，城市的供电设备经常超负荷运转，用电环境变得越来越恶劣，对电源的“考验”越来越严重。

据统计，每天，用电设备都要遭受120次左右各种的电源问题的侵扰，电子设备故障的60%来自电源。

因此，电源问题的重要性日益凸显出来。

原先作为配角，资金投入较少的电源越来越受到厂商和研究人员的重视，电源技术遂发展成为一门崭新的技术。

小小的电源设备已经融合了越来越多的新技术。

例如开关电源、硬开关、软开关、参数稳压、线性反馈稳压、磁放大器技术、数控调压、PWM、SPWM、电磁兼容等等。

实际需求直接推动电源技术不断发展和进步，为了自动检测和显示电流，并在过流、过压等危害情况发生时具有自动保护功能和更高级的智能控制，具有传感检测、传感采样、传感保护的电源技术渐成趋势，检测电流或电压的传感器便应运而生并在中国开始受到广大电源设计者的青睐。

电流传感器- 工作原理电流传感器从直流电到几十千赫兹的交流电，其所依据的工作原理主要是霍尔效应，当原边导线经过电流传感器时，原边电流IP会产生磁力线①，原边磁力线集中在磁芯②周围，内置在磁芯气隙中的霍尔电极③可产生和原边磁力线①成正比的大小仅几毫伏的电压，电子电路④可把这个微小的信号转变成副边电流IS⑤，并存在以下关系式：(1)其中，IS—副边电流；IP—原边电流；NP—原边线圈匝数；NS—副边线圈匝数；NP/NS—匝数比，一般取NP=1。

电流传感器的输出信号是副边电流IS，它与输入信号（原边电流IP）成正比，IS一般很小，只有100~400mA。

如果输出电流经过测量电阻RM，则可以得到一个与原边电流成正比的大小为几伏的输出电压信号。

电流传感器- 分类交流电流传感器分两大类：直流、交流电流传感器。

按用途可分为：工业传感器工业产品电流电压测量解决方案。

用于控制、校准以及过流保护和监控。

铁路传感器为铁路行业提供瞬时电流电压检测，主牵引和辅助变频的控制和保护。

- 电压表的特点和结构模型- 电压表是一种用于测量电路中电压大小的仪器，通常由电压传感器、信号处理器和显示器等部分组成。

- 电压传感器：通常采用电阻分压原理，将待测电压通过电阻分压后转换成与电压成正比的电流信号。

- 信号处理器：通过放大、滤波等处理，将电流信号转换成可以直接显示的电压值。

- 显示器：通常采用数码显示或模拟指针显示，用于直观地显示电路中的电压大小。

- 电压表的特点- 高精度：电压表在设计和制造时通常会做到高精度，以满足对电压测量精度要求较高的场合。

- 采用高精度的电阻分压器和放大器等部件，以确保测量精度。

- 宽测量范围：电压表通常可以覆盖较宽的电压测量范围，可以测量微伏级到几千伏的电压。

- 通过合理选择电阻分压比和放大倍数，可以实现对不同范围电压的测量。

- 耐用性强：电压表通常采用耐用的材料和结构设计，以适应各种工作环境和使用条件。

- 采用高质量的元器件和结构设计，以确保电压表在长时间使用中不易损坏。

- 易于操作：电压表通常设计为简单易用的操作界面，方便用户进行电压测量。

- 设计直观的操作界面和功能按钮，以便用户能够快速、准确地进行电压测量。

- 电流表的特点和结构模型- 电流表是一种用于测量电路中电流大小的仪器，通常由电流传感器、信号处理器和显示器等部分组成。

- 电流传感器：通常采用电流互感器或电流分流器等原理，将待测电流转换成与电流成正比的电压信号。

- 信号处理器：通过放大、滤波等处理，将电压信号转换成可以直接显示的电流值。

- 显示器：通常采用数码显示或模拟指针显示，用于直观地显示电路中的电流大小。

- 电流表的特点- 高灵敏度：电流表在设计和制造时通常会做到高灵敏度，以满足对电流测量精度要求较高的场合。

- 采用高灵敏度的电流传感器和信号处理器等部件，以确保测量精度。

- 宽测量范围：电流表通常可以覆盖较宽的电流测量范围，可以测量毫安级到几十安的电流。

- 通过合理选择电流传感器和信号处理器的参数，可以实现对不同范围电流的测量。

电流传感器是什么？电流传感器详细介绍篇电流传感器，是一种检测装置，能感受到被测电流的信息，并能将检测感受到的信息，按一定规律变换成为符合一定标准需要的电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

电流传感器也称磁传感器，可以在家用电器、智能电网、电动车、风力发电等等，在我们生活中都用到很多磁传感器，比如说电脑硬盘、指南针，家用电器等等。

电流传感器是一种有源模块，如霍尔器件、运放、末级功率管，都需要工作电源，并且还有功耗。

（1）输出地端集中接大电解上以利降噪。

（2）电容位uF，二极管为1N4004。

（3）变压器根据传感器功耗而定。

（4）传感器的工作电流。

直检式（无放大）耗电：最大5mA；直检放大式耗电：最大20mA；磁补偿式耗电：20 输出电流；最大消耗工作电流20 输出电流的2倍。

根据消耗工作电流可以计算出功耗。

电流传感器的特点霍尔传感器不论是开环还是闭环原理，基本的性能区别不大，基本的优点在于：响应时间快、低温漂、精度高、体积小、频带宽、抗干扰能力强、过载能力强。

如何选型电流传感器A、选择电流传感器时需要注意穿孔尺寸是否能够保证电线可以穿过传感器；B、选择电流传感器时需要注意现场的应用环境是否有高温、低温、高潮湿、强震等特殊环境；C、选择电流传感器时需要注意空间结构是否满足；电流传感器的使用须知A、接线时注意接线端子的裸露导电部分，尽量防止ESD冲击，需要有专业施工经验的工程师才能对该产品进行接线操作。

电源、输入、输出的各连接导线必须正确连接，不可错位或反接，否则可能导致产品损坏。

B、产品安装使用环境应无导电尘埃及腐蚀性C、剧烈震动或高温也可能导致产品损坏，必须注意使用场合。

电流电压传感器使用注意事项（1）电流传感器必须根据被测电流的额定有效值适当选用不同的规格的产品。

被测电流长时间超额，会损坏末极功放管（指磁补偿式），一般情况下，2倍的过载电流持续时间不得超过1分钟。

电池传感器的原理
电池传感器是一种用来监测电池状态和电量的装置。

它的工作原理一般是通过感知电池的电压和电流来确定电池的剩余电量。

电池传感器通常由一个电压传感器和一个电流传感器组成。

电压传感器负责测量电池的电压，而电流传感器则测量电池充放电时的电流流动。

电压传感器一般采用分压原理，将电池的电压分压为一个合适的电平，再通过模拟电路或模数转换电路转换为数字信号。

这样就可以准确地测量电池的电压值。

电流传感器则采用霍尔效应、电阻法或电感法等原理来感知电流大小。

其中，霍尔效应是最常用的方法，通过在电池回路中放置一个霍尔元件，当电流通过时，霍尔元件会产生一个与电流大小成正比的电压信号。

通过同时测量电压和电流，电池传感器可以计算出电池的剩余电量。

通常，会根据电池的特性和性能曲线，将电压和电流与对应的剩余电量进行匹配和校准，以获得更准确的电池状态和电量信息。

总之，电池传感器通过感知电池的电压和电流来确定电池的剩余电量，从而提供准确的电池状态监测和电量信息。

这对于电池的使用和管理非常重要，在电子设备等领域得到了广泛应用。

各类电力传感器的类型与工作原理电力传感器是一类广泛应用于电力系统中的重要设备，它主要用于检测各种电力参数，如电压、电流、功率等，并将其转换成可供电力控制系统或监控系统使用的信号。

根据传感器所检测的电力参数不同，电力传感器可以分为电流传感器、电压传感器、功率传感器等多种类型。

本文将介绍各类电力传感器的类型及其工作原理。

一、电流传感器电流传感器是一种广泛应用于电力系统中的传感器，其主要功能是检测电路中的电流，并将其转换成符合要求的信号输出。

电流传感器主要分为接触式电流传感器和非接触式电流传感器两种类型。

1. 接触式电流传感器接触式电流传感器是通过感应器件与被测电路直接接触来检测电流的一种传感器。

它主要包括电流互感器和电流变压器两种类型。

电流互感器通过互感作用将被测电路的电流转换成次级线圈中的电流，然后再进行信号处理和输出；而电流变压器则通过变压器的原理将被测电路的电流转换成次级线圈中的电压信号，然后再进行信号处理和输出。

2. 非接触式电流传感器非接触式电流传感器是通过感应器件与被测电路不直接接触来检测电流的一种传感器。

它主要包括磁致伸缩传感器和霍尔传感器两种类型。

磁致伸缩传感器利用被测电路中的电流产生的磁场，通过感应原理来检测电流并进行信号输出；而霍尔传感器则是通过霍尔元件来感知被测电路中的磁场，从而检测电流并进行信号输出。

二、电压传感器电压传感器是一种用于检测电路中电压大小的传感器，其主要作用是将被测电路中的电压转换成可供监控系统或电力控制系统使用的信号。

电压传感器主要包括电容式电压传感器和电阻式电压传感器两种类型。

1. 电容式电压传感器电容式电压传感器是通过电容元件与被测电路直接接触来检测电压的一种传感器。

它利用被测电路中的电压来改变电容元件的电容值，从而实现对电压的检测和信号输出。

2. 电阻式电压传感器电阻式电压传感器是通过电阻元件与被测电路直接接触来检测电压的一种传感器。

它利用被测电路中的电压来改变电阻元件的电阻值，从而实现对电压的检测和信号输出。
