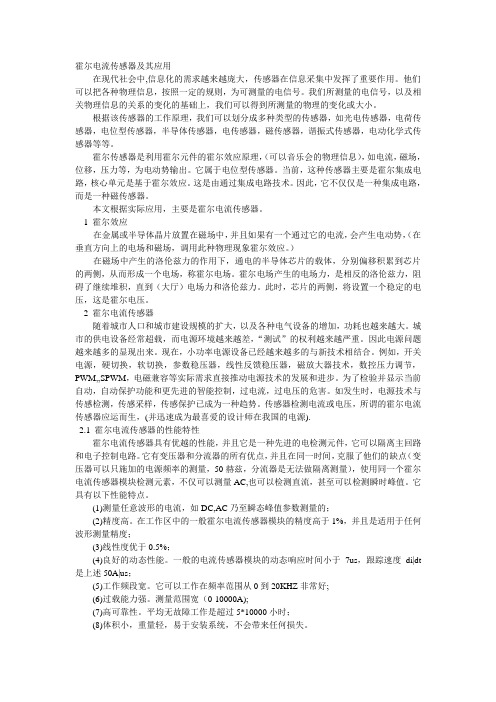

霍尔电流传感器及其应用在现代社会中,信息化的需求越来越庞大,传感器在信息采集中发挥了重要作用。
他们可以把各种物理信息,按照一定的规则,为可测量的电信号。
我们所测量的电信号,以及相关物理信息的关系的变化的基础上,我们可以得到所测量的物理的变化或大小。
根据该传感器的工作原理,我们可以划分成多种类型的传感器,如光电传感器,电荷传感器,电位型传感器,半导体传感器,电传感器,磁传感器,谐振式传感器,电动化学式传感器等等。
霍尔传感器是利用霍尔元件的霍尔效应原理,(可以音乐会的物理信息),如电流,磁场,位移,压力等,为电动势输出。
它属于电位型传感器。
当前,这种传感器主要是霍尔集成电路,核心单元是基于霍尔效应。
这是由通过集成电路技术。
因此,它不仅仅是一种集成电路,而是一种磁传感器。
本文根据实际应用,主要是霍尔电流传感器。
1 霍尔效应在金属或半导体晶片放置在磁场中,并且如果有一个通过它的电流,会产生电动势,(在垂直方向上的电场和磁场,调用此种物理现象霍尔效应。
)在磁场中产生的洛伦兹力的作用下,通电的半导体芯片的载体,分别偏移积累到芯片的两侧,从而形成一个电场,称霍尔电场。
霍尔电场产生的电场力,是相反的洛伦兹力,阻碍了继续堆积,直到(大厅)电场力和洛伦兹力。
此时,芯片的两侧,将设置一个稳定的电压,这是霍尔电压。
2 霍尔电流传感器随着城市人口和城市建设规模的扩大,以及各种电气设备的增加,功耗也越来越大。
城市的供电设备经常超载,而电源环境越来越差,“测试”的权利越来越严重。
因此电源问题越来越多的显现出来。
现在,小功率电源设备已经越来越多的与新技术相结合。
例如,开关电源,硬切换,软切换,参数稳压器,线性反馈稳压器,磁放大器技术,数控压力调节,PWM,,SPWM,电磁兼容等实际需求直接推动电源技术的发展和进步。
为了检验并显示当前自动,自动保护功能和更先进的智能控制,过电流,过电压的危害。
如发生时,电源技术与传感检测,传感采样,传感保护已成为一种趋势。
电流传感器在电气设备中的应用电流传感器'>电流传感器在电气设备中的应用现代信息技术的三大支柱是传感器技术、通信技术和计算机技术,它们分别完成对被测量的信息提取、信息传输及信息处理。
目前,信息传输与处理技术已取得突破性进展,然而传感器的发展相对滞后。
在今天信息时代,各种控制系统自动化程度、复杂性以及环境适应性(如高温、高速、野外、地下、高空等)要求越来越高,需要获取的信息量越来越多,它不仅对传感器测量精度、响应速度、可靠性提出了很高的要求,而且要求信号能远距离传输。
显然,传统的传感器已很难满足要求,发展集成化、微型化、智能化、网络化传感器将成为传感器技术的主流和方向。
在电工学里,电流是一个基本的电磁量。
测量电流不但本身十分重要,而且其他电磁量和非电量也可以通过变换器转换成电流,然后进行测量。
所以电流测量是电磁测量的基础。
电流测量的重要性电流测量在工厂电气技术管理中有非常重要的地位。
我们知道,工厂里面的动力系统大多靠电力提供,最经典的就是电动机,电动机提供功率的大小与电流的大小存在某种对应关系,确定了电流的大小,也就知道了提供的功率,并可以通过功率的数据去判断:电动机的运转是否正常、负荷侧设备(风机、水泵'>水泵、搅拌器'>搅拌器等)运转状态是否正常、电机与负荷的配合是否合理。
工厂里,我们根据电流测量值可以对设备的运行状态评价、判断,采取适当的技术措施,以保证动力系统高效率、低成本、长周期的运转。
● 高效率:就是指在满足负荷要求前提下,控制成功率提供余量,杜绝电动机与负载设备的不匹配现象,减少浪费。
● 低成本:就是在分析比较各台电动机的运行电流后,选择能提供相同生产能力的、运行电流较低的电动机承担主要生产任务,减少运行成本。
● 长周期:就是根据电流的变化趋势,判断设备状况的发展趋势,将可能损坏的设备提前、按计划地停下来修理,维持生产系统的长期稳定运行。
一个完整的测量系统,包括:信息的提取、转换存储与传输、显示和记录、处理和分析等各环节。

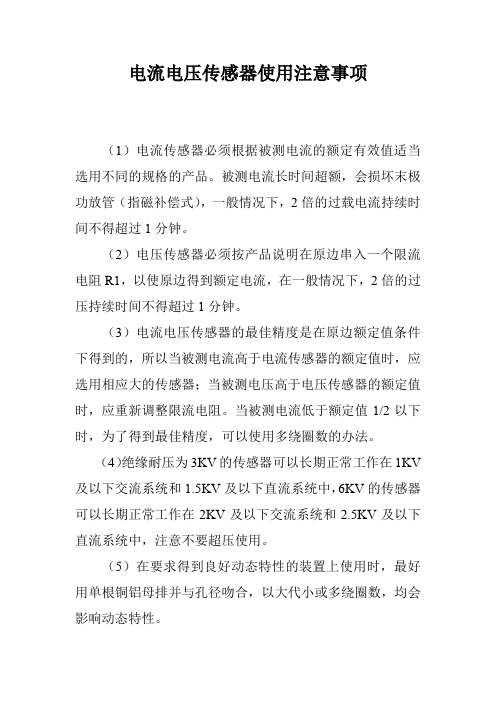

电流电压传感器使用注意事项(1)电流传感器必须根据被测电流的额定有效值适当选用不同的规格的产品。
被测电流长时间超额,会损坏末极功放管(指磁补偿式),一般情况下,2倍的过载电流持续时间不得超过1分钟。
(2)电压传感器必须按产品说明在原边串入一个限流电阻R1,以使原边得到额定电流,在一般情况下,2倍的过压持续时间不得超过1分钟。
(3)电流电压传感器的最佳精度是在原边额定值条件下得到的,所以当被测电流高于电流传感器的额定值时,应选用相应大的传感器;当被测电压高于电压传感器的额定值时,应重新调整限流电阻。
当被测电流低于额定值1/2以下时,为了得到最佳精度,可以使用多绕圈数的办法。
(4)绝缘耐压为3KV的传感器可以长期正常工作在1KV 及以下交流系统和1.5KV及以下直流系统中,6KV的传感器可以长期正常工作在2KV及以下交流系统和2.5KV及以下直流系统中,注意不要超压使用。
(5)在要求得到良好动态特性的装置上使用时,最好用单根铜铝母排并与孔径吻合,以大代小或多绕圈数,均会影响动态特性。
(6)在大电流直流系统中使用时,因某种原因造成工作电源开路或故障,则铁心产生较大剩磁,是值得注意的。
剩磁影响精度。
退磁的方法是不加工作电源,在原边通一交流并逐渐减小其值。
(7)传感器抗外磁场能力为:距离传感器5~10cm一个超过传感器原边电流值2倍的电流,所产生的磁场干扰可以抵抗。
三相大电流布线时,相间距离应大于5~10cm。
(8)为了使传感器工作在最佳测量状态。
(9)传感器的磁饱和点和电路饱和点,使其有很强的过载能力,但过载能力是有时间限制的,试验过载能力时,2倍以上的过载电流不得超过1分钟。
(10)原边电流母线温度不得超过85℃,这是ABS工程塑料的特性决定的,用户有特殊要求,可选高温塑料做外壳。
霍尔电流传感器的工作原理和测量方法及应用的详细
资料介绍
霍尔器件是一种采用半导体材料制成的磁电转换器件,霍尔电流传感器包括开环式和闭环式两种,高精度的霍尔电流传感器大多属于闭环式,闭环式霍尔电流传感器基于磁平衡式霍尔原理,即闭环原理。
今天小编就来为大家介绍一下霍尔电流传感器工作原理、测量方法及应用。
霍尔电流传感器工作原理
1、直放式(开环)电流传感器(CS系列)
图1.开环霍尔电流传感器原理
当原边电流IP流过一根长导线时,在导线周围将产生一磁场,这一磁场的大小与流过导线的电流成正比,产生的磁场聚集在磁环内,通过磁环气隙中霍尔元件进行测量并放大输出,其输出电压VS精确的反映原边电流IP。
一般的额定输出标定为4V。
2、磁平衡式(闭环)电流传感器(CSM系列)。
电压电流传感器原理及应用电压电流传感器是一种用于测量电路中电压和电流的设备,常用于工业自动化系统、电力系统和电动机控制系统中。
其工作原理是基于法拉第电磁感应定律,通过将感应电流流过导线圈产生的磁场与被测电路中的电场或电流相互作用,实现电场或电流信号的转换和测量。
电压传感器的工作原理是基于电势差产生的电场效应。
通过将电压信号输入到传感器的电场板上,电场板上会产生一个与输入电压成正比的电场,从而在传感器中产生一个相应的电流信号。
这个电流信号经过放大和处理后,就可以得到被测电压的准确数值。
电压传感器主要用于测量直流和交流电压,一般具有高精度、高灵敏度和低衰减等特点。
电流传感器的工作原理是基于法拉第电磁感应定律。
通过将被测电流通过导线圈产生的磁场与传感器中的感应电流相互作用,从而在传感器中产生一个与被测电流成正比的输出电压信号。
这个输出信号经过放大和处理后,就可以得到被测电流的准确数值。
电流传感器主要用于测量交流电流,一般具有广泛的频率范围、低损耗和高线性度等特点。
电压电流传感器广泛应用于各种领域。
在电力系统中,电压电流传感器用于测量输电线路和变电站中的电压和电流,实现对电力系统的实时监测和保护。
在电动机控制系统中,电压电流传感器用于监测电动机的运行状态和故障检测,以提高电动机的效率和可靠性。
在工业自动化系统中,电压电流传感器用于测量和控制过程中的电压和电流,实现对生产线和设备的智能化控制。
除了上述应用,电压电流传感器还可以用于家用电器、能源管理系统、电动车充电桩、太阳能发电系统等领域。
在家用电器中,电压电流传感器用于测量电动机的电流,以保护电机不受过载和短路等故障的影响。
在能源管理系统中,电压电流传感器用于监测电网的电压和电流,以及对电力负荷进行分析和优化控制。
在电动车充电桩和太阳能发电系统中,电压电流传感器用于对电能的测量和管理,以确保充电和发电系统的安全和高效运行。
总之,电压电流传感器通过利用电磁感应原理,实现了对电路中电压和电流的测量和转换,广泛应用于工业自动化系统、电力系统和电动机控制系统等领域,为实时监测和控制提供了重要的技术支持。
霍尔电流传感器使用方法霍尔电流传感器是一种高精度、无接触、无磁污染的电流检测装置,它采用霍尔效应原理检测电流信号,广泛应用于电机控制、电力监测和智能家居等领域。
以下是有关霍尔电流传感器的使用方法介绍。

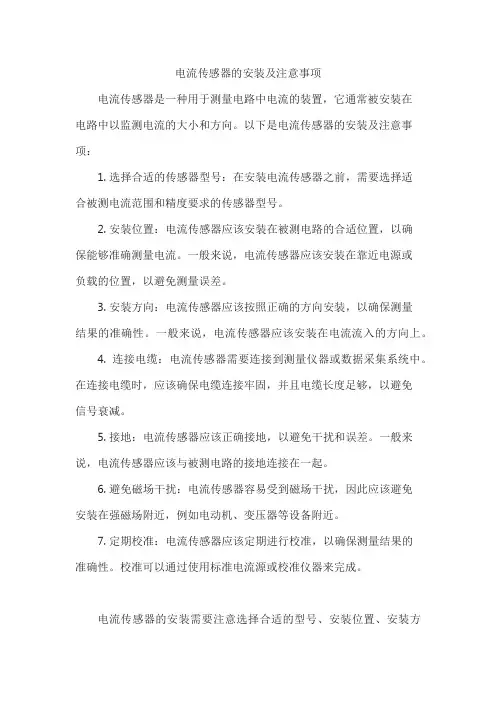

一、安装方法1. 确定电流传感器的适用范围和接线板的正确接线。
通常,在电流范围为0-5A的应用场合,直接将电流传感器接入电气回路中即可。
如果需要电源板,则首先将电源板连接到电路,然后将电流传感器连接到电源板上。
2. 确定传感器的安装位置。
通常应该注意传感器的安装位置,要避免在强电、电磁场及高温、高湿、灰尘等环境中进行安装。
3. 完成接线工作。
传感器有两个接线端,一个是输入端,另一个是输出端。
在操作之前,应该先确定传感器的正负极端口,然后将输出端口连接到电路线上,接着将输入端口连接到电流源中。
二、使用方法1. 开机检查。
使用之前要检查电流传感器硬件是否正常,开机后,应先检查电压输出情况与所设参数是否有误。
2. 选择测量范围。
电流传感器的测量范围是有限的,如过于大会对使用造成安全隐患,或者会影响传感器的精度。
因此,在使用电流传感器时,应该选择合适的测量范围,以保证结果的准确性。
3. 测量电流。
根据使用需要,将电流传感器输出端与外界电路相连,可以通过控制器参数的设置,来实现在不同电流下的测量。
4. 数据处理和记录。
通过读取和分析输出的数据,可以对电流传感器的使用情况进行分析,从而发现问题并改进方法。
将数据进行记录和保存是十分必要的,可以记录工作数据以及异常情况,方便之后进行分析和溯源。
三、注意事项1. 严格按照说明书要求进行安装和使用,避免在不合适的环境下使用。
2. 保持传感器清洁干燥,避免液体或灰尘等物质对传感器的影响。
3. 在使用传感器之前需要校准电流范围和电流传感器的输出精度,保证数据的准确性。
4. 在操作过程中要注意电压和电流的安全范围,以免对人身和设备造成危害。
通过上述方法使用霍尔电流传感器,可以有效地实现对电路中电流信号的精确检测,保障电路的安全稳定运行。

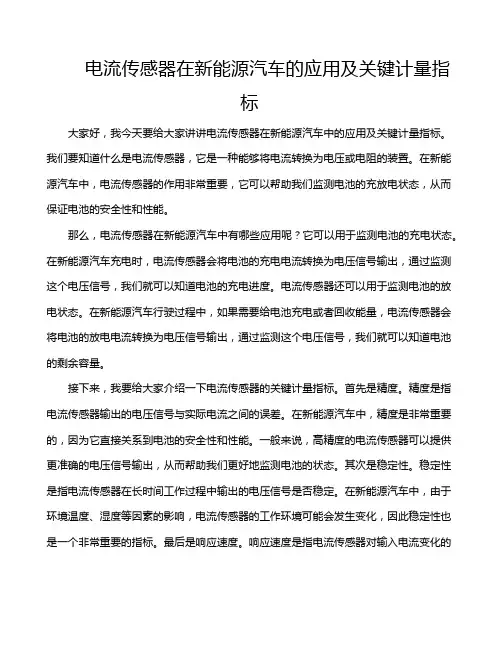

电流传感器在新能源汽车的应用及关键计量指标大家好,我今天要给大家讲讲电流传感器在新能源汽车中的应用及关键计量指标。
我们要知道什么是电流传感器,它是一种能够将电流转换为电压或电阻的装置。
在新能源汽车中,电流传感器的作用非常重要,它可以帮助我们监测电池的充放电状态,从而保证电池的安全性和性能。
那么,电流传感器在新能源汽车中有哪些应用呢?它可以用于监测电池的充电状态。
在新能源汽车充电时,电流传感器会将电池的充电电流转换为电压信号输出,通过监测这个电压信号,我们就可以知道电池的充电进度。
电流传感器还可以用于监测电池的放电状态。
在新能源汽车行驶过程中,如果需要给电池充电或者回收能量,电流传感器会将电池的放电电流转换为电压信号输出,通过监测这个电压信号,我们就可以知道电池的剩余容量。
接下来,我要给大家介绍一下电流传感器的关键计量指标。
首先是精度。
精度是指电流传感器输出的电压信号与实际电流之间的误差。
在新能源汽车中,精度是非常重要的,因为它直接关系到电池的安全性和性能。
一般来说,高精度的电流传感器可以提供更准确的电压信号输出,从而帮助我们更好地监测电池的状态。
其次是稳定性。
稳定性是指电流传感器在长时间工作过程中输出的电压信号是否稳定。
在新能源汽车中,由于环境温度、湿度等因素的影响,电流传感器的工作环境可能会发生变化,因此稳定性也是一个非常重要的指标。
最后是响应速度。
响应速度是指电流传感器对输入电流变化的反应速度。
在新能源汽车中,由于充放电过程的时间非常短,因此电流传感器需要具有较快的响应速度才能满足实时监测的需求。
电流传感器在新能源汽车中有着广泛的应用前景,并且其关键计量指标也是我们需要关注的重要方面。
希望大家通过今天的讲解能够对电流传感器有更深入的了解。
谢谢大家!。

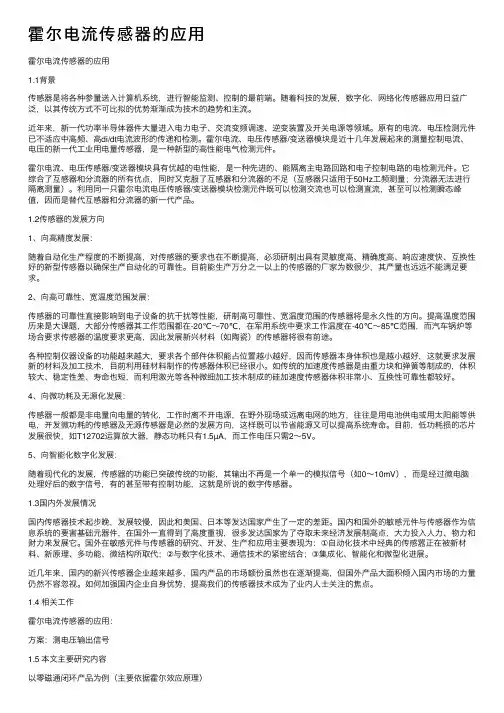

霍尔电流传感器的应⽤霍尔电流传感器的应⽤1.1背景传感器是将各种参量送⼊计算机系统,进⾏智能监测、控制的最前端。
随着科技的发展,数字化、⽹络化传感器应⽤⽇益⼴泛,以其传统⽅式不可⽐拟的优势渐渐成为技术的趋势和主流。
近年来,新⼀代功率半导体器件⼤量进⼊电⼒电⼦、交流变频调速、逆变装置及开关电源等领域。
原有的电流、电压检测元件已不适应中⾼频、⾼di/dt电流波形的传递和检测。
霍尔电流、电压传感器/变送器模块是近⼗⼏年发展起来的测量控制电流、电压的新⼀代⼯业⽤电量传感器,是⼀种新型的⾼性能电⽓检测元件。
霍尔电流、电压传感器/变送器模块具有优越的电性能,是⼀种先进的、能隔离主电路回路和电⼦控制电路的电检测元件。
它综合了互感器和分流器的所有优点,同时⼜克服了互感器和分流器的不⾜(互感器只适⽤于50Hz⼯频测量;分流器⽆法进⾏隔离测量)。
利⽤同⼀只霍尔电流电压传感器/变送器模块检测元件既可以检测交流也可以检测直流,甚⾄可以检测瞬态峰值,因⽽是替代互感器和分流器的新⼀代产品。
1.2传感器的发展⽅向1、向⾼精度发展:随着⾃动化⽣产程度的不断提⾼,对传感器的要求也在不断提⾼,必须研制出具有灵敏度⾼、精确度⾼、响应速度快、互换性好的新型传感器以确保⽣产⾃动化的可靠性。
⽬前能⽣产万分之⼀以上的传感器的⼚家为数很少,其产量也远远不能满⾜要求。
2、向⾼可靠性、宽温度范围发展:传感器的可靠性直接影响到电⼦设备的抗⼲扰等性能,研制⾼可靠性、宽温度范围的传感器将是永久性的⽅向。
提⾼温度范围历来是⼤课题,⼤部分传感器其⼯作范围都在-20℃~70℃,在军⽤系统中要求⼯作温度在-40℃~85℃范围,⽽汽车锅炉等场合要求传感器的温度要求更⾼,因此发展新兴材料(如陶瓷)的传感器将很有前途。
各种控制仪器设备的功能越来越⼤,要求各个部件体积能占位置越⼩越好,因⽽传感器本⾝体积也是越⼩越好,这就要求发展新的材料及加⼯技术,⽬前利⽤硅材料制作的传感器体积已经很⼩。

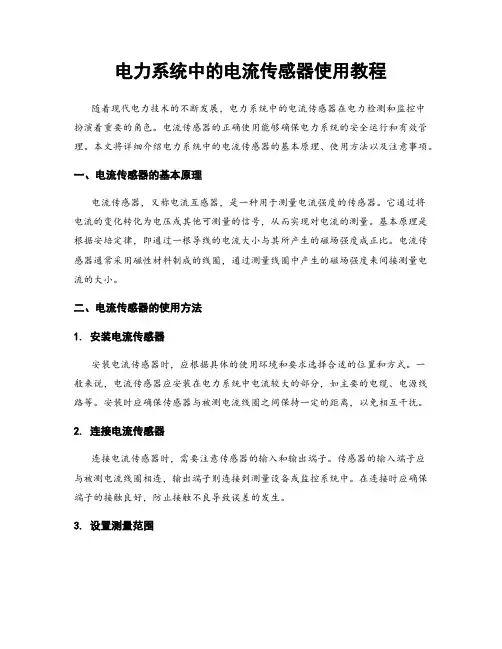

电力系统中的电流传感器使用教程随着现代电力技术的不断发展,电力系统中的电流传感器在电力检测和监控中扮演着重要的角色。
电流传感器的正确使用能够确保电力系统的安全运行和有效管理。
本文将详细介绍电力系统中的电流传感器的基本原理、使用方法以及注意事项。
一、电流传感器的基本原理电流传感器,又称电流互感器,是一种用于测量电流强度的传感器。
它通过将电流的变化转化为电压或其他可测量的信号,从而实现对电流的测量。
基本原理是根据安培定律,即通过一根导线的电流大小与其所产生的磁场强度成正比。
电流传感器通常采用磁性材料制成的线圈,通过测量线圈中产生的磁场强度来间接测量电流的大小。
二、电流传感器的使用方法1. 安装电流传感器安装电流传感器时,应根据具体的使用环境和要求选择合适的位置和方式。
一般来说,电流传感器应安装在电力系统中电流较大的部分,如主要的电缆、电源线路等。
安装时应确保传感器与被测电流线圈之间保持一定的距离,以免相互干扰。
2. 连接电流传感器连接电流传感器时,需要注意传感器的输入和输出端子。
传感器的输入端子应与被测电流线圈相连,输出端子则连接到测量设备或监控系统中。
在连接时应确保端子的接触良好,防止接触不良导致误差的发生。
3. 设置测量范围电流传感器通常具有可调节的测量范围,用户可以根据实际需要进行设置。
在设置测量范围时,应考虑到被测电流的最大值和最小值,以确保测量结果的准确性。
同时,还应留有一定的余量,以应对电流的突发变化。
4. 校准电流传感器校准是保证电流传感器准确度的关键步骤。
校准应在安装和使用前进行,并定期进行检查和调整。
校准时应选择标准仪器或设备进行比对,根据标准值调整传感器的输出信号,使其与实际值相符合。
三、电流传感器的注意事项1. 防止过载电流传感器的工作电流范围是有限的,如果超过其额定电流,就会导致传感器的性能下降甚至损坏。
在使用过程中应严格控制电流的大小,避免过载现象的发生。
2. 保护外壳电流传感器的外壳是保护内部线圈和电路的关键部分,应避免受到机械和化学因素的影响。

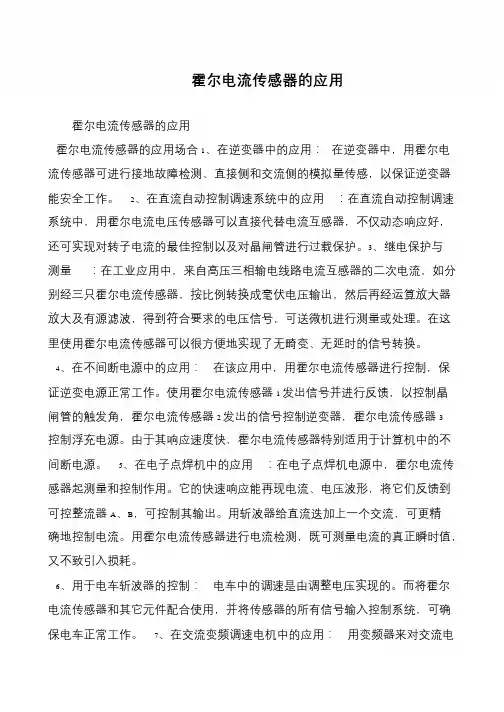

霍尔电流传感器的应用霍尔电流传感器的应用霍尔电流传感器的应用场合1、在逆变器中的应用:在逆变器中,用霍尔电流传感器可进行接地故障检测、直接侧和交流侧的模拟量传感,以保证逆变器能安全工作。
2、在直流自动控制调速系统中的应用:在直流自动控制调速系统中,用霍尔电流电压传感器可以直接代替电流互感器,不仅动态响应好,还可实现对转子电流的最佳控制以及对晶闸管进行过载保护。
3、继电保护与测量:在工业应用中,来自高压三相输电线路电流互感器的二次电流,如分别经三只霍尔电流传感器,按比例转换成毫伏电压输出,然后再经运算放大器放大及有源滤波,得到符合要求的电压信号,可送微机进行测量或处理。
在这里使用霍尔电流传感器可以很方便地实现了无畸变、无延时的信号转换。
4、在不间断电源中的应用:在该应用中,用霍尔电流传感器进行控制,保证逆变电源正常工作。
使用霍尔电流传感器1 发出信号并进行反馈,以控制晶闸管的触发角,霍尔电流传感器2 发出的信号控制逆变器,霍尔电流传感器3 控制浮充电源。
由于其响应速度快,霍尔电流传感器特别适用于计算机中的不间断电源。
5、在电子点焊机中的应用:在电子点焊机电源中,霍尔电流传感器起测量和控制作用。
它的快速响应能再现电流、电压波形,将它们反馈到可控整流器A、B,可控制其输出。
用斩波器给直流迭加上一个交流,可更精确地控制电流。
用霍尔电流传感器进行电流检测,既可测量电流的真正瞬时值,又不致引入损耗。
6、用于电车斩波器的控制:电车中的调速是由调整电压实现的。
而将霍尔电流传感器和其它元件配合使用,并将传感器的所有信号输入控制系统,可确保电车正常工作。
7、在交流变频调速电机中的应用:用变频器来对交流电。
