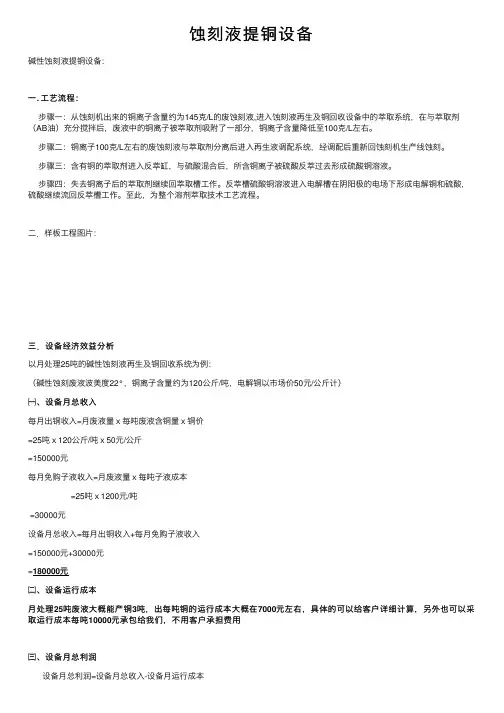

蚀刻液提铜设备碱性蚀刻液提铜设备：⼀.⼯艺流程：步骤⼀：从蚀刻机出来的铜离⼦含量约为145克/L的废蚀刻液,进⼊蚀刻液再⽣及铜回收设备中的萃取系统，在与萃取剂（AB油）充分搅拌后，废液中的铜离⼦被萃取剂吸附了⼀部分，铜离⼦含量降低⾄100克/L左右。
步骤⼆：铜离⼦100克/L左右的废蚀刻液与萃取剂分离后进⼊再⽣液调配系统，经调配后重新回蚀刻机⽣产线蚀刻。
步骤三：含有铜的萃取剂进⼊反萃缸，与硫酸混合后，所含铜离⼦被硫酸反萃过去形成硫酸铜溶液。
步骤四：失去铜离⼦后的萃取剂继续回萃取槽⼯作。
反萃槽硫酸铜溶液进⼊电解槽在阴阳极的电场下形成电解铜和硫酸，硫酸继续流回反萃槽⼯作。
⾄此，为整个溶剂萃取技术⼯艺流程。
⼆．样板⼯程图⽚：三．设备经济效益分析以⽉处理25吨的碱性蚀刻液再⽣及铜回收系统为例：（碱性蚀刻废液波美度22°，铜离⼦含量约为120公⽄/吨，电解铜以市场价50元/公⽄计）㈠、设备⽉总收⼊每⽉出铜收⼊=⽉废液量ｘ每吨废液含铜量ｘ铜价=25吨ｘ120公⽄/吨ｘ50元/公⽄=150000元每⽉免购⼦液收⼊=⽉废液量ｘ每吨⼦液成本=25吨ｘ1200元/吨=30000元设备⽉总收⼊=每⽉出铜收⼊+每⽉免购⼦液收⼊=150000元+30000元=180000元设备运⾏成本㈡、设备运⾏成本㈡、⽉处理25吨废液⼤概能产铜3吨，出每吨铜的运⾏成本⼤概在7000元左右，具体的可以给客户详细计算，另外也可以采取运⾏成本每吨10000元承包给我们，不⽤客户承担费⽤㈢、设备⽉总利润设备⽉总利润=设备⽉总收⼊-设备⽉运⾏成本=180000元-19545元=160455元即：⽉产碱性蚀刻废液量在25吨每⽉的PCB⼚，使⽤此系统每⽉能创造纯收⼊为：160455元：177260元ｘ12=192.5万元即：每年能创造的纯收⼊为：四、设备合作⽅式（具体可以来电详谈）⽅式⼀、设备购买模式：⽅式⼆、合作分铜模式1、客户零⾸付，由我司免费提供蚀刻液再⽣及铜回收设备，并负责设备安装，调试。

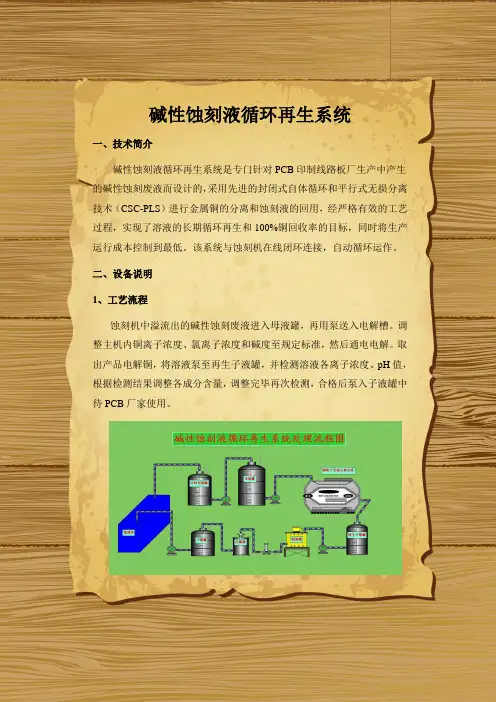

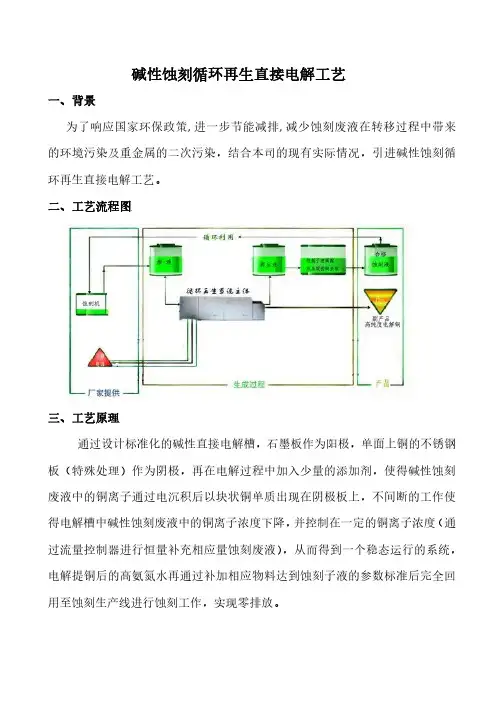

碱性蚀刻液循环再生系统
一、技术简介
碱性蚀刻液循环再生系统是专门针对PCB印制线路板厂生产中产生的碱性蚀刻废液而设计的，采用先进的封闭式自体循环和平行式无损分离技术（CSC-PLS）进行金属铜的分离和蚀刻液的回用，经严格有效的工艺过程，实现了溶液的长期循环再生和100%铜回收率的目标，同时将生产运行成本控制到最低。
该系统与蚀刻机在线闭环连接，自动循环运作。
二、设备说明
1、工艺流程
蚀刻机中溢流出的碱性蚀刻废液进入母液罐，再用泵送入电解槽。
调整主机内铜离子浓度、氯离子浓度和碱度至规定标准，然后通电电解。
取出产品电解铜，将溶液泵至再生子液罐，并检测溶液各离子浓度、pH值，根据检测结果调整各成分含量，调整完毕再次检测，合格后泵入子液罐中待PCB厂家使用。
三、环保指标
◆该系统采用封闭式自体循环和无损分离技术（CSC-PLS）实现了废液的100%回用
◆在整个过程中无固体废弃物、废液、废气产生
◆完全符合国家清洁生产、节能减排的环保要求
四、特点及优势
◆本系统采用PLS平行式无损分离技术，整个过程无需使用任何萃取剂、添加剂，真正实现了对废蚀刻液的无损分离，保证了蚀刻液回用的质量。
◆本系统采用CSC封闭式自体循环技术对废蚀刻液进行循环再生，整个过程既不带入其他外来物质，也没有产生有害物质，更不会破坏溶液成分，再生蚀刻液性能可以与新购子液相媲美，特别适用于高精度PCB 板制作。
◆该系统稳定性强，设备操作简便，便于维护。
采用一站式闭环控制系统，使设备运行更加可靠，运行成本为同行业最低。

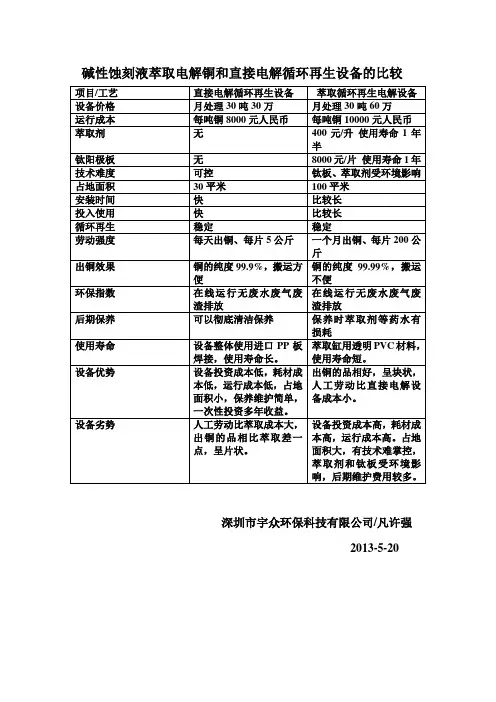

一、工程概况➢建设单位：深圳市宇众环保科技有限公司；➢项目：碱性蚀刻液处理系统:30T/月；➢原液：碱性蚀刻液:含铜量110-130g/L；二、设计总导则➢技术设计总导则：本套系统处理工艺是基于充分考虑以下因素的基础上而制定➢原液的铜离子含量；➢废水站处理要求；➢工艺设计的可靠性；➢设备对原液铜离子改变的适应能力；➢操作的简便性；➢投资和运行的费用；➢设备便于保养和清洁的功能；➢处理质量的稳定性；➢本技术总则用于本工程的蚀刻液处理系统。
它提出了该系统的功能设计、制造、性能、安装和调试方面的技术要求。
➢需方即使未规定所有的技术要求和适用标准，供方应提供一套满足本技术方案和所列标准的高质量系统设备及其相应服务。
➢供方应提供高质量的设备。
这些设备应是技术先进、经济上合理、成熟可靠的设备，能满足需方的各项要求。
所有设备的设计、制造和安装应保证工作的可靠性，并保证尽可能的减少维修量。
➢在签订合作协议之后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
三、项目介绍在电子线路版（PCB）蚀刻过程中，蚀刻液中的铜含量渐渐增加。
蚀刻液要达到最佳的蚀刻效果，每公升蚀刻液需含120至180克铜及相应分量的蚀刻盐（NH4CI）及氨水（NH3）。
要持续蚀刻液中上述各种成份的浓度最佳水平，蚀刻用过后的（以下称［用后蚀刻液］）溶液需不断由添加的药剂所取缔。
本系统主要应用直接电解法，可以在回收铜的同时回收蚀刻剂，将大量原本需要排放的［用后蚀刻液］再生还原成为可再次使用的［再生蚀刻液］。
只需极少量的补充剂及氨水，补偿因运作时被［带走］而失去的部份。
从而取代蚀刻子还可以降低PCB 厂家的生产成本。
使用本系统的主要效益1.再生液可回收利用，节省物料，降低生产成本。
2.再生液可回收利用，降低治理污水成本。
3.响应国家政策，节能减排，污染基本为零排放，。
4.做到清洁生产，降低工厂环保压力。
四、电解原理电解缸的蚀刻液阳极阴极通电后,溶液中的铜离子(Cu)向阴极移动，到达阴极后获得电子而在阴极析出纯铜（亦称氯化铜）。

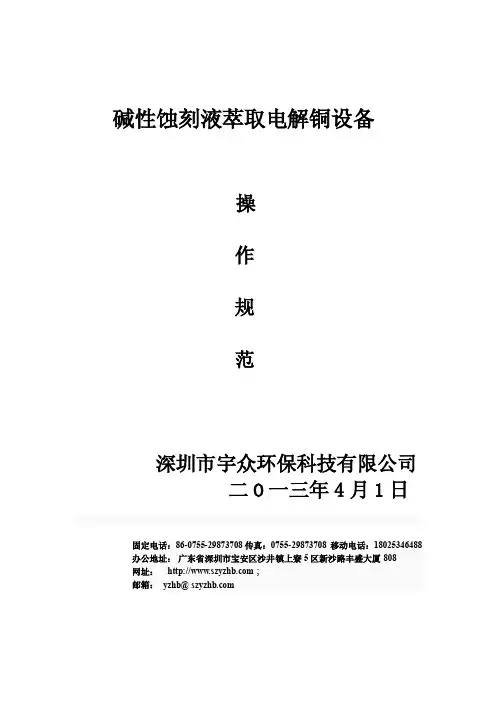

碱性蚀刻液萃取电解铜设备操作规范深圳市宇众环保科技有限公司二O一三年4月1日固定电话：86-0755-******** 传真：*************移动电话：180****6488办公地址：广东省深圳市宝安区沙井镇上寮5区新沙路丰盛大厦808网址： ;邮箱：***************目录1.清洗 (3)2.测试搅拌、泵、过滤器的运行情况 (3)3.调配电解槽电解液的酸度 (3)4.调配水洗液的酸度 (4)5.调节好萃取缸1、2、3、4的液位 (4)6.设备的启动、操作及注意事项 (5)7.停机 (7)8.参数检测方法 (8)9.蚀刻液循环系统保养细则 (9)10.了解氨气及其防范措 (10)11.附表 (11)1.清洗1.1先用毛巾清理安装时缸里的灰尘和胶丝；1.2再用自来水清洗2~3次，直至把各个缸清洗干净为止；1.3清洗干净后，试水，往各个缸注自来水（至每个缸容积的3/4），检查各个缸的性能，是否有漏夜；2.测试搅拌、泵、过滤器的运行情况2.1到电控箱的【泵浦界面】把搅拌、泵逐个逐个打开，逐个检查各搅拌、泵是否反转异常等；2.2如果发现异常，立刻停止启动，及时处理异常后才能试运；2.3检查各个过滤器的运行情况，查看其是否压力过大等问题，及时做好处理措施，防止压力过大损坏泵；2.4检查各管道是否通畅，是否接好，是否漏液；2.5检查完各个设备正常工作后，准备下阶段的工作。
3.调配电解槽电解液的酸度3.1把电解槽里的自来水调至约8m3，把试水时多余的自来水排掉（如有杂物用水瓢捞出来，以防堵泵和管道）；3.2把AC缸的循环泵P7开启、打开冷凝水阀门（把阀门开到最大）；3.3穿戴好防化服、水鞋、手套等劳保，加入纯度较高的硫酸（约2.8吨、浓度98%），加硫酸时，不能单独进行，旁边一定要有人监视（由于加的量比较多，可多人轮换添加）3.4在添加的过程中，隔着十几分钟，用烧杯取少量的电解液，拿温度计测量是否过热，如果温度过高（高于40℃），停止添加，待冷却后再添加；3.5添加完后，循环15—20分钟后，取少量到化验室化验，酸度控制在170—220g/L；（一般刚开始调试时先把酸度调到170，具体要看反萃取效果来调酸度，在反萃取效果、油液分层效果好的基础上尽量减低酸度。

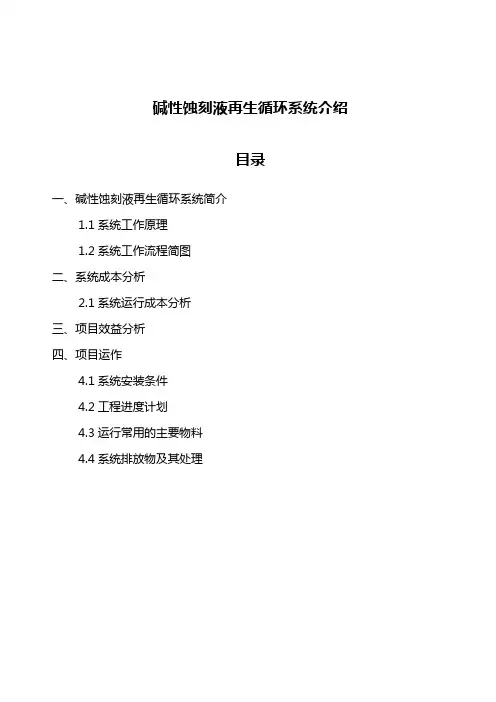

碱性蚀刻液再生循环系统介绍目录一、碱性蚀刻液再生循环系统简介1.1系统工作原理1.2系统工作流程简图二、系统成本分析2.1系统运行成本分析三、项目效益分析四、项目运作4.1系统安装条件4.2工程进度计划4.3运行常用的主要物料4.4系统排放物及其处理一、碱性蚀刻液再生循环系统简介1.1系统工作原理本系统采用多级萃取-反萃及电解再生工艺组合，可实现碱性蚀刻液完全回用零排放，是将碱性蚀刻废液提铜处理和再生利用进行组合的系统设备，可根据需要调整再生液的品质，完全确保PCB企业蚀刻工序产品质量的稳定。
该系统主要由以下部分组成：铜分离系统、铜提取系统、存储及调配系统。
1）铜分离系统：是将废蚀刻液中的铜离子通过铜吸附剂从废液中无损分离吸取铜离子，并将铜离子转移到铜提取系统，释放铜离子后的吸铜剂再回到此系统循环工作。
2）铜提取系统：吸铜剂中的铜离子释放到此系统中，通过电解提取高纯度产品铜。
3）存储及调配系统：系统将已降低铜含量的蚀刻液通过组份调节，使Cu2+、Cl-、PH 值及相关工艺元素达至生产所需要求，待生产所用。
整个系统工作时无排放封闭式循环运行。
系统工作时，只需在碱性蚀刻设备的溢流排出口接一管道，直接将废液引入再生循环设备中，经过系统处理后，再通过自动添加系统循环回到蚀刻工序，整个系统无排放封闭式循环运行，系统设备与生产线对接时，产线不需停机。
1.2系统工作流程简图碱性蚀刻液在线循环技术工艺原理图本项目所用的碱性蚀刻液再生循环系统，已通过市场实际使用认可，可实现PCB碱性蚀刻废液零排放，达到清洁生产的要求：1）碱性蚀刻废液全部转变为循环再生使用的蚀刻新液及金属铜板。
2）由于实现碱性蚀刻废液的零排放，大量原有处理工艺浪费的化工原料被全部循环再生使用，综合处理成本更低，效益大幅提升，更利于污染物总体排放量的控制。
二、系统成本分析2.1系统运行成本分析（废液处理量100吨/月）生产物料成本明细表（元/吨铜）项目名称吨铜耗量价格运营支出/吨铜1 萃取剂16L 220元/L 3520元2 硫酸（98%）100kg 1.6元/ kg 160元3 电费3500度0.7元/度2450元4 水10m35元/ m350元5 液氨0.2吨5500元/吨1100元6 蚀刻盐0.2吨2000元/吨400元7 添加剂20L 15元/L 300元8 阳极片0.33片6000元/片1980元9 阴极片（铜片）5片100元/片（抵后）500元9 设备维护100元10 人工工资3人4500元/人1350元吨铜总成本11910元/吨三、项目效益分析铜价假设为45000元/吨计算（实际价格参照当期上海有色金属交易网报价），以每月100吨废液（含铜10%质量比）为例，对系统作经济效益分析：1)月产铜量：100吨×10%=10吨。
碱性蚀刻液蚀刻铜的原理碱性蚀刻液是一种广泛应用于半导体和电子工业中的化学蚀刻剂。
它主要由碱性物质、氧化剂和助剂组成，用于去除金属表面的杂质和氧化层。
在碱性蚀刻液中，铜的蚀刻是通过氧化剂和碱性物质共同作用实现的。
碱性物质主要是碱性盐，如氢氧化钠（NaOH）、氢氧化钾（KOH）等，它们能够提供碱性环境，促进蚀刻反应进行。
氧化剂主要有硝酸（HNO3）、过氧化氢（H2O2）等，它们能够提供氧化性环境，氧化铜表面，使铜变为可溶解的离子形态。
蚀刻过程中，碱性蚀刻液中的氧化剂会与表面的铜反应，氧化铜层转变为溶解性的铜离子（Cu2+）。
同时，碱性物质提供的氢氧根离子（OH-）会与氧化剂反应生成水（H2O），根据化学反应式：Cu + 2OH- + H2O2 →Cu(OH)2 + H2OCu(OH)2 + 2OH- →[Cu(OH)4]2-在形成溶解性的铜离子后，它们会随着溶液中的流动被带走，并继续与氧化剂和碱性物质发生反应，继续被溶解。
这样，铜的表面杂质和氧化层逐渐被腐蚀掉，达到蚀刻的效果。
需要注意的是，蚀刻液的成分、浓度和温度等因素都会影响蚀刻速度和蚀刻质量。
一般来说，蚀刻速度随着氧化剂和碱性物质的浓度增加而增加，但过高的浓度可能导致剧烈反应和不均匀蚀刻。
温度的增加也会加速蚀刻反应，但过高的温度可能导致副反应或其他问题。
此外，蚀刻液还会添加一些助剂，如表面活性剂、缓冲剂等，来调节蚀刻的性能和结果。
表面活性剂可以使蚀刻液更好地湿润铜表面，提高效率；缓冲剂可以调节溶液的pH值，使蚀刻反应更加稳定和均匀。
总结起来，碱性蚀刻液蚀刻铜的原理是通过氧化剂和碱性物质共同作用，将铜表面的氧化层和杂质变为可溶解的铜离子，然后随溶液流动带走，以达到去除杂质和氧化层的目的。
不同的蚀刻液成分、浓度和温度等因素会影响蚀刻效果，而添加助剂可以进一步调节蚀刻性能和结果。
