水平仪测量直线度PPT课件

整理版课件26源自感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
整理版课件
10
合像水平仪简介
测微螺杆旋钮 微分刻度盘 壳体
毫米/每米刻度尺
底座
整理版课件
11
整理版课件
12
合像水平仪的使用
使用时，把合像水平仪放在被测表面上，然后转动测 微螺杆，通过杠杆机构，将水准器调至自然水平位置。 在转动测微螺杆的同时，应从目镜中注意观察气泡移 动的情况，当气泡处于图中a）或b)的位置时，说明 水准器是倾斜的，应继续转动测微螺杆，直到气泡像 完全重合，如图c）所示。这时表明水准器已经处于 自然水平位置，就可以从毫米/每米刻度尺和未分刻 度盘上读数了。
• 塞尺是具有确定厚度的单片或成组的薄片，是用于检验间 隙的计量器具，尺片的厚度在0.02～1mm，一把塞尺有若 干厚度各不相同的尺片组装在一起，塞尺又称为厚薄规。
• 在使用时应目测间隙的大小，选择不同厚度的尺片 组，反复试塞，直到能恰好塞进去为止。用塞尺测 量是凭手感判断所选尺寸是否合适，没有操作经验 的人使用塞尺测量造成的测量误差比较大，所以应 多加练习。
【例】 第一步操作测量显示
值 a1 = 0,水平仪原地调转
180°后测得 a2 = 100 a2 ／
2 = 100／2 = 50 按水平仪上
下箭头键调整示值为50。此
时水平仪的零位既是绝对水平
零位(自然水平零位)。水平仪
原地调转180°后测得 a1 = -
整理版课件50
17
电子水平仪的特点
1.精度高：0.001mm/m 2.零位调节方便、精确 3.读数方便、迅速 4.数据可以直接输入计算机，便于后期处理

（1）使用水平仪测量前，必须将被测量表面与水 平仪工作表面擦干净，以防测量不准确或擦伤工 作表面。
（2）使用水平仪时，必须手握仪器的握手，不 要用手触动气泡玻璃管，也不要对着玻璃管呼吸， 以防影响水平仪的读数精度。看水平仪时，视线 要垂直对准气泡玻璃管，否则读数不准。
（3）测量过程中，水平仪要轻拿轻放，不允许 在设备的被测表面上将水平仪的工作面拖来拖去。 在撬动设备或敲打垫铁时，必须将水平仪移开。
1000
4"
ppt课件
7
3.水平仪的读数方法
• 水平仪的读数方法有直接读数法和平均读 数法两种。
• 1)直接读数法 以气泡两端的长刻线作为零 线，气泡相对零线移动格数作为读数，这 种读数方法最为常用
ppt课件
8
ppt课件
9
• 图7-4a表示水平仪处于水平位置，气泡两端位于长线 上，读数为“0”；图7-4b表示水平仪逆时针方向倾斜， 气泡向右移动，图示位置读数为“+2”；图7-4c表示水 平仪顺时针方向倾斜，气泡向左移动，图示位置读数 为“-3”。
• （1）测量时，水平仪第一读数为0，在原位置旋转180 度进行测量，读数也为0，则说明被测表面呈水平状态， 水平仪没有误差。
• （2）测量时，水平仪第一读数为0，第二次读数气泡 向一个方向移动，则说明被测表面和水平仪都有误差， 并且两者误差值相等，都等于读数值的一半。
ppt课件
13
水平仪误差修正
• 2)平均读数法 由于环境温度变化较大，使气泡变长 或缩短，引起读数误差而影响测量的正确性，可采用 平均读数法，以消除读数误差。
• 平均读数法读数是分别从两条长刻线起，向气泡移 动方向读至气泡端点止，然后取这两个读数的平均值 作为这次测量的读数值。

tana △H / L 0.02/1000 0.0002
按相似关系可知，在离左端200mm处得平尺下面，高
度变化量为: H1
L1m
0.004 mm
设备安装工程测量
✓ 水平仪的读数方法
1、绝对读数法 气泡在中间位置时，读作0.以零线 为基准，气泡向任意一端偏移零线的格数即为实 际偏差格数。一般规定，气泡移动方向与水平仪 移动方向相同，读为正值，反之读为负值；
3、测量过程中，水平仪要轻拿轻放，要避免水平仪手震动 或摩擦损伤；
4、检查测量垂直面时，水平仪应均匀地紧靠在立面上，要 避免温差的影响；
5、使用完毕后，水平仪要用干净的擦布擦拭干净并涂上一 层薄薄的机油放入盒中，要避免水平仪生锈、受重压和与 粗糙的工具放在一起。
2、平均值读数法 从两长刻线为准向同一方向分别 读出气泡停止的格数，再把两数相加除以2，即为 读数值。平均值读数法精度较高。
设备安装工程测量
✓ 水平仪使用维护
１、在使用水平仪测量前，必须将被测量面和水平仪工作表 面擦干净，以防止测量不准确或者擦伤工作表面；
2、使用水平仪时，必须手握仪器的手把，不要用手触动气 泡玻璃管，也不要对着玻璃管呼吸，以防影响水平仪的读 数精度，看水平仪时视线要垂直对准刻度线；

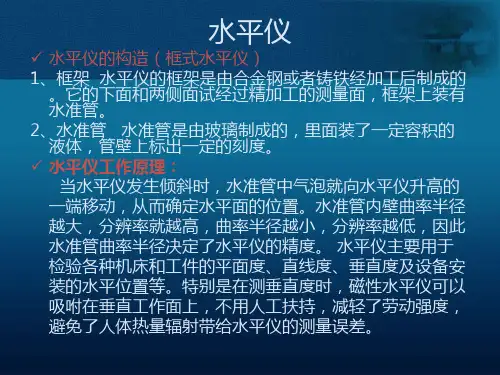

水平仪
✓ 水平仪的构造（框式水平仪） 1、框架 水平仪的框架是由合金钢或者铸铁经加工后制成的
。它的下面和两侧面试经过精加工的测量面，框架上装有 水准管。 2、水准管 水准管是由玻璃制成的，里面装了一定容积的 液体，管壁上标出一定的刻度。 ✓ 水平仪工作原理：
当水平仪发生倾斜时，水准管中气泡就向水平仪升高的 一端移动，从而确定水平面的位置。水准管内壁曲率半径 越大，分辨率就越高，曲率半径越小，分辨率越低，因此 水准管曲率半径决定了水平仪的精度。 水平仪主要用于 检验各种机床和工件的平面度、直线度、垂直度及设备安 装的水平位置等。特别是在测垂直度时，磁性水平仪可以 吸咐在垂直工作面上，不用人工扶持，减轻了劳动强度， 避免了人体热量辐射带给水平仪的测量误差。

钳工工艺学《水平仪测量》
