第一节管道工程测量一. 管道中线测量管道中线测量的任务是将设计的管道中线位置测设于实地并标记出来。
其主要工作内容是测设管道的主点（起点、终点和转折点）、钉设里程桩和加桩等。
1．管线主点的测设1）根据控制点测设管线主点当管道规划设计图上已给出管线起点、转折点和终点的设计坐标与附近控制的坐标时，可计算出测设数据，然后用极坐标法或交会法进行测设。
2）根据地面上已有建筑物测设管线主点在城镇中，管线一般与道路中心线或永久建筑物的轴线平行或垂直。
主点测设数据可由设计时给定坐标计算，然后用直角坐标法进行测设；当管道规划设计图的比例尺较大，管线是直接在大比例尺地形图上设计了时，往往不给出坐标值，可根据与现场已有的地物（如道路、建筑物）之间的关系采用图解法来求得测设数据。
如图1所示，AB是原有管道，1、2点是设计管道主点。
欲在实地定出1、2等主点，可根据比例尺在图上量取长度D、a、b，即得测设数据，然后用直角坐标法测设2点。
图1 根据已有建筑物测设主点主点测设好以后，应丈量主点间距离和测量管线的转折角，并与附近的测量控制点连测，以检查中线测量的成果。
为了便于施工时查找主点位置，一般还要做好点的记号。
2．钉（设）里程桩和加桩为了测定管线长度和测绘纵、横断面图，沿管道中心线自起点每50m钉一里程桩。
在50m之间地势变化处要钉加桩，在新建管线与旧管线、道路、桥梁、房屋等交叉处也要钉加桩。
里程桩和加桩的里程桩号以该桩到管线起点的中线距离来确定。
管线的起点，给水管道以水源作为起点；排水管道以下游出水口为起点；煤气、热力管道以供气方向作为起点。
为了给设计和施工提供资料，中线定好后应将中线展绘到现状地形图上。
图上应反映出点的位置和桩号，管线与主要地物、地下管线交叉的位置和桩号，各主点的坐标、转折角等。
如果敷设管道的地区没有大比例尺地形图，或在沿线地形变化较大的情况下，还需测出管道两侧各20m的带状地形图；如通过建筑物密集地区，需测绘至两侧建筑物处，并用统一的图式表示。

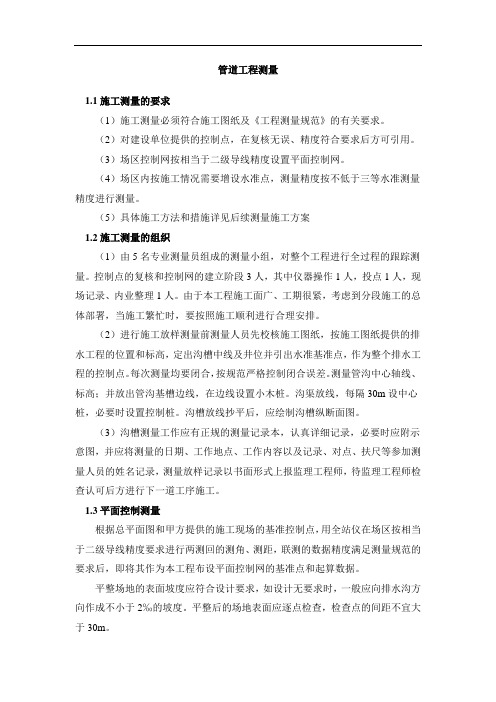

管道工程测量1.1施工测量的要求（1）施工测量必须符合施工图纸及《工程测量规范》的有关要求。
（2）对建设单位提供的控制点，在复核无误、精度符合要求后方可引用。
（3）场区控制网按相当于二级导线精度设置平面控制网。
（4）场区内按施工情况需要增设水准点，测量精度按不低于三等水准测量精度进行测量。
（5）具体施工方法和措施详见后续测量施工方案1.2施工测量的组织（1）由5名专业测量员组成的测量小组，对整个工程进行全过程的跟踪测量。
控制点的复核和控制网的建立阶段3人，其中仪器操作1人，投点1人，现场记录、内业整理1人。
由于本工程施工面广、工期很紧，考虑到分段施工的总体部署，当施工繁忙时，要按照施工顺利进行合理安排。
（2）进行施工放样测量前测量人员先校核施工图纸，按施工图纸提供的排水工程的位置和标高，定出沟槽中线及井位并引出水准基准点，作为整个排水工程的控制点。
每次测量均要闭合，按规范严格控制闭合误差。
测量管沟中心轴线、标高；并放出管沟基槽边线，在边线设置小木桩。
沟渠放线，每隔30m设中心桩，必要时设置控制桩。
沟槽放线抄平后，应绘制沟槽纵断面图。
（3）沟槽测量工作应有正规的测量记录本，认真详细记录，必要时应附示意图，并应将测量的日期、工作地点、工作内容以及记录、对点、扶尺等参加测量人员的姓名记录，测量放样记录以书面形式上报监理工程师，待监理工程师检查认可后方进行下一道工序施工。
1.3平面控制测量根据总平面图和甲方提供的施工现场的基准控制点，用全站仪在场区按相当于二级导线精度要求进行两测回的测角、测距，联测的数据精度满足测量规范的要求后，即将其作为本工程布设平面控制网的基准点和起算数据。
平整场地的表面坡度应符合设计要求，如设计无要求时，一般应向排水沟方向作成不小于2‰的坡度。
平整后的场地表面应逐点检查，检查点的间距不宜大于30m。
施工中，应经常测量和校核其平面位置、水平标高和边坡坡度等是否符合设计要求。
平面挖制桩和水准点也应定期复测和检查是否正确。
