温度传感器实验ppt课件

第2章温度传感器及检测
2.1 温度检测的概述 2.2 热电阻测温传感器 2.3 热电偶温度传感器 2.4 集成温度传感器 2.5 温度传感器的工程设计实例
第一节温度测量的基本概念
一、温度测量的基本概念

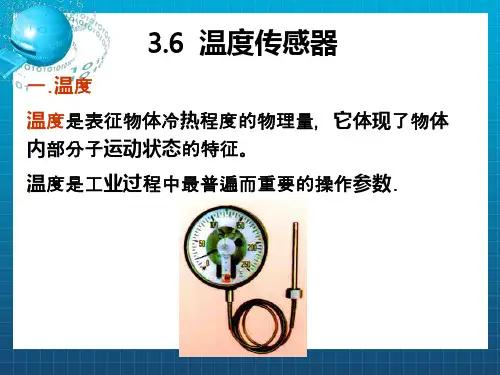

温度标志着物质内部大量分子无规则运动的剧烈程度。温度越高，表买的VIP时长期间，下载特权不清零。
100W优质文档免费下载
VIP有效期内的用户可以免费下载VIP免费文档，不消耗下载特权，非会员用户需要消耗下载券/积分获取。
部分付费文档八折起 VIP用户在购买精选付费文档时可享受8折优惠，省上加省；参与折扣的付费文档均会在阅读页标识出折扣价格。
0下载券文档一键搜索 VIP用户可在搜索时使用专有高级功能：一键搜索0下载券文档，下载券不够用不再有压力！
内容特无限次复制特权权文档格式转换
VIP有效期内可以无限次复制文档内容，不用下载即可获取文档内容 VIP有效期内可以将PDF文档转换成word或ppt格式，一键转换，轻松编辑！
阅读页去广告
敏感材料及测温原理金属电阻的阻值大小与导体的长度
成正比,与导体的横截面积成反比,即
式中:R——导体的电阻； ρ——导体的电阻率； l——导体的长度； S——导体的截面积。
2021/8/25
改变温度t，金属导体的电阻率ρ与之大致成正比，即：
ρ=ρ0（1+αt）
式中，ρ0为0℃时导体的电阻率，α为电阻温度系数。
其他特 VIP专享精彩活动
权
VIP专属身份标识
开通VIP后可以享受不定期的VIP随时随地彰显尊贵身份。
专属客服
VIP专属客服，第一时间解决你的问题。专属客服Q全部权益：1.海量精选书免费读2.热门好书抢先看3.独家精品资源4.VIP专属身份标识5.全站去广告6.名

《电阻温度传感器》课件

《电阻温度传感器》PPT 课件
本课件介绍了电阻温度传感器的工作原理、种类和在不同领域的应用。通过清晰的图示和简明的说明，帮助您更好地理解电阻温度传感器的概念和特性。
电阻温度传感器概述
电阻温度传感器是一种常见的温度测量设备，通过测量电阻的变化来推算温度。它应用广泛，通过可靠而准确的温度测量，帮助人们更好地掌握环境和工艺过程的变化。
温度控制系统中的电阻温度传感器
电阻温度传感器在温度控制系统中起着重要作用。通过精确测量温度，可以实现自动控制和调节，确保系统稳定运行，并保护设备和产品免受过热或过冷的影响。
ቤተ መጻሕፍቲ ባይዱ
电阻温度传感器的工作原理
电阻温度传感器基于材料的电阻随温度的变化而变化的物理特性。一般来说，电阻随温度的上升而增大，通过测量电阻的变化来计算温度值。
电阻温度传感器的种类
电阻温度传感器有多种类型，包括热敏电阻、热电阻和电流变传感器等。每种类型都有其适用的场景和特点，可以根据需求选择最合适的传感器。
热敏电阻
热敏电阻是一种基于电阻随温度变化的元件。它可以根据不同材料的导电性随温度变化的程度而实现精确测温，常用于温度控制和环境监测等领域。
热电阻
热电阻是一种利用材料的电阻随温度变化的特性来测量温度的传感器。它具有较高的精度和稳定性，广泛应用于工业自动化和科学实验等领域。
电流变传感器
电流变传感器是一种特殊类型的电阻温度传感器，它通过测量电流变的特性来间接测量温度。它广泛应用于汽车工业和机械工程等领域。

《热电阻传感器》PPT课件

综上所述，半导体热敏电阻与金属热电阻相比较，具有以下优点：
①电阻温度系数大，比金属热电阻约高4～9倍，灵敏度很高。
②电阻率很大，可以制成极小的测温电阻元件，热惯性小。
③阻值很大，其连接导线的电阻和接触电阻可以忽略不计，因此测量电路无需采用三线制或四线制形式。
④结构简单，使用寿命长，在应用过程中性能比

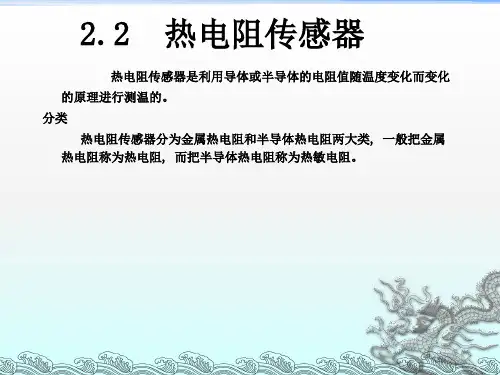

2.2 热电阻传感器
热电阻传感器是利用导体或半导体的电阻值随温度变化而变化的原理进行测温的。分类
热电阻传感器分为金属热电阻和半导体热电阻两大类, 一般把金属热电阻称为热电阻, 而把半导体热电阻称为热敏电阻。
2.2.1 金属热电阻
用于制造热电阻的材料应具有尽可能大和稳定的电阻温度系数和电阻率, R-t 关系最好成线性, 物理化学性能稳定, 复现性好等。目前最常用的热电阻有铂热电阻和铜热电阻。
学习查附“录铂热铂热电电阻阻分度分表度p3表73 ”
第四章非电量的电测技术
铜热电阻结构示意图铂热电阻结构示意图
(2)铜热电阻
由于铂是贵重金属, 因此, 在一些测量精度要求不高且温度较低的场合, 可采用铜热电阻进行测温, 它的测量范围为-50～+150℃。
铜热电阻在测量范围内其电阻值与温度的关系几乎是线性的, 可近似地表示为:
测仪、办公设备复印机、传真机、打印机、扫描仪农业园艺温室控制、人工气候箱、烘干系统、医疗器具体温计、人工透析、散热系统工业生产电动机过热保护、
感谢下载
回
上一页
下一页
C家电控温
温度过高，RT减小，T截止，K失电，K1断开。负载失电。
若RT为正温度系数，RW与RT对调即可
10K K 9013

检测课件温度测量热电阻

THANKS
感谢观看
医疗设备温度监测
总结词：医疗安全
详细描述：医疗设备，如呼吸机、输液泵和手术器械等，需要精确的温度控制以防止设备故障和患者安全问题。热电阻能够实时监测设备温度，确保医疗过程的安全性和有效性。
CHAPTER
04
热电阻的安装与维护
安装注意事项
确保热电阻安装在温度变化明显、具有代表性的位置，以便准确测量温度。
热电阻的应用场景
01
热电阻广泛应用于工业生产过程中对温度的检测和控制，如化工、炼油、电力、轻工等领域。
02
在科研领域，热电阻也被用于精密温度测量和校准，如计量院所、实验室等场所的温度检测和校准工作。
CHAPTER
02
温度测量技术
接触式温度测量
01
02
03
定义
接触式温度测量是指温度传感器与被测物体直接接触，通过热传递方式处理器和通信模块，实现热电阻的智能化温度测量。
网络化
通过无线网络将热电阻连接到互联网，实现远程监控和数据传输。
热电阻在新能源领域的应用
太阳能
用于太阳能电池板温度检测，提高光电转换效率。
风能
用于风力发电机温度检测，确保稳定运行。
核能
用于核反应堆温度监测，保障核能安全利用。
常见故障排除与解决方案
测量值偏差
可能是由于热电阻老化或安装位置不当所致。应检查热电阻的外观及安装情况，如有问题应及时
处理或更换。
无测量值
可能是由于热电阻损坏或接线问题所致。应检查热电阻的接线是否牢固，如有问题应及时修复。
测量值波动大
可能是由于周围环境温度变化大或热电阻受到机械振动所致。应调整热电阻的安装位置，减少环境温度变化的影响，同时加强设

热电阻传感器的基本原理(共6张PPT)

热电阻广泛用来测量－200～850℃范围内的温度，少数情况下，低温可测量至1K，高温达1000℃。
（5）较大的测温范围 → 特别是在低温范围。
热电阻传感器利用导体的电阻值随温度变化而变化的原理进行测温。
热电阻传感器利用导体的电阻值随温度变化而变化的原理进行测温。
（5）较大的测温范围 → 特别是在低温范围。
（2）理化性能稳定 → 提高稳定性和准确性，复现性好；
温度升高，金属内部原子晶格的振动加剧，从而使金属内部的自由电子通过金属导体时的阻碍增大，宏观上表现出电阻率变大，电阻值增加
，我们称其为正温度系数，即电阻值与温度的变化趋势相同。
热电阻广泛用来测量－200～850℃范围内的温度，少数情况下，低温可测量至1K，高温达1000℃。
，我们称其为正温度系数，即电阻值与温度的变化趋势相同。
温度升高的，金变属化内趋部原势子相晶同格的。振动加剧，从而使金属内部的自由电子通过金属导体时的阻碍增大，宏观上表现出电阻率变大，电阻值增加
，我们称其为正温度系数，即电阻值与温度的变化趋势相同。
（5）较大的测温范围 → 特别是在低温范围。
热电阻广泛用来测量－200～85页，共6页。
资源库名称或者课程
名称知识点
一、热电阻传感器的基本原理
温度热电阻阻值材料：纯金属 ---铂、铜、镍、铁
第3页，共6页。
资源库名称或者课程
名称知识点
一、热电阻传感器的基本原理
要求：（1）温度系数、电阻率较高 → 提高灵敏度，体积小，反应快；（2）理化性能稳定 → 提高稳定性和准确性，复现性好；（3）良好的输入-输出特性 → 线性/接近线性，测量精度高；（4）良好的工艺性 → 批量生产，降低成本；（5）较大的测温范围 → 特别是在低温范围。

电阻式温度传感器ppt课件

8
在现代机加工过程中常常使用数控机床(见下左图)，机床中电动机的旋转、移动部件的移动、切削等都会产生热量(见下右图)，且温度分布不均匀，造成温差，使机床产生热变形影响零件加工精度。为了避免温度产生的影响,可在机床上某些部位装设温度传感器,感受温度信号并将其转换成电信号送给控制系统，控制冷却液流量，以便控制温度。
工业上多采用三线单臂电桥电路和四线制恒流源测量电路。
21
电桥的概念：用比较法测量各种量（如电阻、电容、电感等）的仪器。最简单的是由四个支路组成的电路。各支路称为电桥的“臂”。如图电路中有一电阻为未知（R2），一对角线中接入直流电源U，另一对角线接入检流计G。可以通过调节各已知电阻的值使G中无电流通过，则电桥平衡，未知电阻R2=R1·R4/R3。
43
10、负温度系数的热敏电阻也称为（NTC ）热敏电阻，大多都具有很（高）的负电阻温度系数。当温度升高时，其电阻值随之（减小）
二、判断题 1、半导体热敏电阻常用做温度传感器，这是
因为温度越高，它的电阻值越大（X ） 2、电蔚斗能够自动控制温度的原因是因为它
装有双金属片温度传感器，这种传感器的作用是控制电路的通断（ √ ）
18
19
铜电阻铜材料容易提纯，具有较大的电阻温度系数，铜电阻的阻值与温度之间接近线性关系，铜的价格比较便宜。工业上铜热电阻有两种分度号： Cu50 （R0=50欧姆）和Cu100（R0=100欧姆），相应有Cu50、Cu100两种分度表
20
热电阻的典型测量电路
7、传统的分立式温度传感器输出的是（模拟电信号）
模拟集成温度传感器的输出是（模拟电信号）
智能数字温度传感器输出的是（数字信号）

《温度传感器》PPT课件 (2)

/mV
2、热电偶基本定律
（1）均质导体定律
如果热电偶回路中的两个热电极材料相同，
无论两接点的温度如何，热电动势为零。
根据这个定律，可以检验两个热电极材料成
分是否相同(称为同名极检验法)，也可以检查热
电极材料的均匀性。
（2）中间导体定律
在热电偶回路中接入第三种导体，只要第三
种导体的两接点温度相同，则回路中总的热
(且为恒定时)，测出热端温度为t时的热电动势为39.17m
V，求炉子的真实温度。
解：由镍铬-镍硅热电偶分度表查出E(30，0)=1.203mV
根据上式计算出E(t，0)= 39.17+1.203=40.373mv
再通过分度表查出其对应的实际温度为：t=977℃
• 思考题：用分度号为K的镍铬-镍硅热电偶测量温度
即测温敏感元件必须与被测介质接触，是两者
处于平衡状态，具有同一温度。
如水银温度计、热敏电阻、热电偶等。
非接触式测温:利用热辐射原理
测温的敏感元件不与被测介质接触，利用物体
的热辐射随温度变化的原理测定物体温度，故又
称辐射测温。
如辐射温度计，红外测温仪等。
测温方法比较
常用温度传感器
常用热电式传感器
铠装型热电偶可
长达上百米
绝缘
材料
A
B
薄壁金属
保护套管
（铠体）
铠装型热电偶横
截面
法兰
铠装型热电偶
铠装热电偶的制造工艺：把热电极材料与高温绝缘
材料预置在金属保护管中、运用同比例压缩延伸工艺
、将这三者合为一体，制成各种直径、规格的铠装偶
体，再截取适当长度、将工作端焊接密封、配置接线
盒即成为柔软、细长的铠装热电偶。

测温热电阻传感器-PPT文档资料

2019/3/10 5
薄膜型及普通型铂热电阻
小型铂热电阻
2019/3/10
7
防爆型铂热电阻
2019/3/10
8
汽车用水温传感器及水温表
铜热电阻
2019/3/10 9
学习查“铂热电阻分度表”
附录铂热电阻分度表
2019/3/10
10
铂电阻温度显示、变送器
2019/3/10
11
可设定温度的温度控制箱
贴片式NTC 热敏电阻
2019/3/10
18
其他形式的热敏电阻（续）
MF58型（珠形）高精度负温度系数热敏电阻
MF5A-3型热敏电阻
（参考深圳科蓬达电子有限公司资料）
2019/3/10 19
热敏电阻温度面板表
热敏电阻
LCD
2019/3/10 20
热敏电阻体温表
2019/3/10
21
热敏电阻用于CPU的温度测量
2019/3/10
2
易提纯、复现性好的金属材料才可用于制作热电阻
2019/3/10
3
表2-2 热电阻的主要技术性能
2019/3/10
4
图2-21
热敏电阻的外形、结构及符号
a）圆片型热敏电阻 b）柱型热敏电阻 c）珠型热敏电阻 d）铠装型 e）厚膜型 f）图形符号 1—热敏电阻 2—玻璃外壳 3—引出线 4—紫铜外壳 5—传热安装孔
（参考小熊在线公司资料）201/3/1022热敏电阻用于电热水器的温度控制
2019/3/10
23
休息一下
2019/3/10
24
第二章：第二节
一、金属热电阻
测温热电阻传感器
温度升高，金属内部原子晶格的振动加剧，从而使金属内部的自由电子通过金属导体时的阻碍增大，宏观上表现出电阻率变大，电阻值增加，我们称其为正温度系数，即电阻值与温度的变化趋势相同。

2-2 测温热电阻传感器 (2)

11
可设定温度的温度控制箱
旋转式机械设定开关
2019/7/25
拨码式
设定开关
12
二、热敏电阻
热敏电阻有负温度系数（NTC）和正温度系数（PTC）之分。
NTC又可分为两大类：第一类用于测量温度，它的电阻值与温度之
间呈严格的负指数关系；第二类为突变型（CTR）。当温度上升到
某临界点时，其电阻值突然下降。
2019/7/25
2
易提纯、复现性好的金属材料才可用于制作热电阻
2019/7/25
3
表2-2 热电阻的主要技术性能
2019/7/25
4
图2-21 热敏电阻的外形、结构及符号
a）圆片型热敏电阻 b）柱型热敏电阻 c）珠型
热敏电阻 d）铠装型 e）厚膜型 f）图形符号
1—热敏电阻
2—玻璃外壳
3—引出线

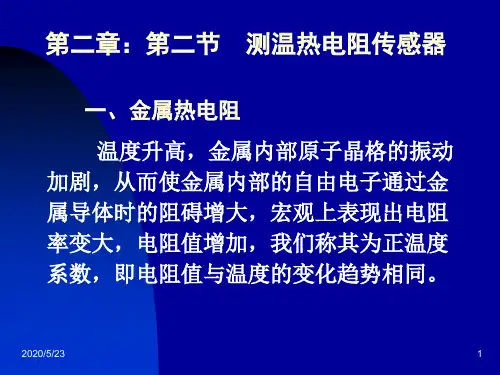

第二章：第二节测温热电阻传感器
一、金属热电阻温度升高，金属内部原子晶格的振动
加剧，从而使金属内部的自由电子通过金属导体时的阻碍增大，宏观上表现出电阻率变大，电阻值增加，我们称其为正温度系数，即电阻值与温度的变化趋势相同。
2019/7/25
1
取一只 100W/220V 灯泡，用万用表测量其电阻值，可以发现其冷态阻值只有几十欧姆，而计算得到的额定热态电阻值应为484 。
2019/7/25
13
下图所示的五根曲线分别为哪一种热敏电阻？
2019/7/25
1
2
3 4 5
14
热敏电阻外形
MF12型 NTC热敏电阻
聚脂塑料封装热敏电阻
2019/7/25
15
其他形式的热敏电阻玻璃封装

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第二章：第二节测温热电阻传感器
一、金属热电阻
温度升高，金属内部原子晶格的振动加剧，从而使金属内部的自由电子通过金属导体时的阻碍增大，宏观上表现出电阻率变大，电阻值增加，我们称其为正温度系数，即电阻值与温度的变化趋势相同。
26.05.2020
.
1
取一只 100W/220V 灯泡，用万用表测量其电阻值，可以发现其冷态阻值只有几十欧姆，而计算得到的额定热态电阻值应为484 。
3—引出线
4—紫铜外壳 5—传热安装孔
26.05.2020
.
5
薄膜型及普通型铂热电阻
小型铂热电阻
26.05.2020
.
7
防爆型铂热电阻
26.05.2020
.
8
汽车用水温传感器及水温表
铜热电阻
26.05.2020
.
9
学习查“铂热电阻分度表”
附录铂热电阻分度表
26.05.2020
.
10
铂电阻温度显示、变送器
26.05.2020
.
2
易提纯、复现性好的金属材料才可用于制作热电阻
26.05.2020
.
3
表2-2 热电阻的主要技术性能
26.05.2020
.
4
图2-21 热敏电阻的外形、结构及符号
a）圆片型热敏电阻 b）柱型热敏电阻 c）珠型
热敏电阻 d）铠装型 e）厚膜型 f）图形符号
1—热敏电阻
2—玻璃外壳
非标热敏电阻（续）
热敏电阻温度面板表
热敏电阻
LCD
26.05.2020
.
23
热敏电阻体温表
26.05.2020
.
24
热敏电阻体温表的调试、标定方法
调试时，应该先调哪一只电位器，再调哪一只电位器？
如何检验表面刻度中其他各点是否准确？具体步骤如何进行？
26.05.2020
.
25
热敏电阻用于CPU的温度测量
带安装孔的热敏电阻大功率PTC热敏电阻
其他形式的热敏电阻（续）
贴片式NTC 热敏电阻
26.05.2020
.
18
其他形式的热敏电阻（续）
MF58型（珠形）高精度负温度系数
热敏电阻
MF5A-3型热敏电阻
（参考深圳科蓬达电子有限公司资料）
26.05.2020
.
19
非标热敏电阻
非标热敏电阻（续）
（参考小熊在线公司资料）
26.05.2020
.
26
热敏电阻用于电热水器的温度控制
26.05.2020
.

27
第二节作业
P38，4、5
26.05.2020
.
28
休息一下
26.05.2020
.
29
26.05.2020
.
11
可设定温度的温度控制箱
旋转式机械设定开关
26.05.2020
拨码式
设定开关
.
12
二、热敏电阻
热敏电阻有负温度系数（NTC）和正温度系数（PTC）之分。
NTC又可分为两大类：第一类用于测量温度，它的电阻值与温度之
间呈严格的负指数关系；第二类为突变型（CTR）。当温度上升到
某临界点时，其电阻值突然下降。
26.05.2020
.
13
下图所示的五根曲线分别为哪一种热敏电阻？
26.05.2020
1
2
3 4 5
.
14
热敏电阻外形
MF12型 NTC热敏电阻
聚脂塑料封装热敏电阻
26.05.2020
.
15
其他形式的热敏电阻玻璃封装
NTC热敏电阻
MF58 型热敏电阻
其他形式的热敏电阻
