2.2 热电阻传感器(二)

教学内容： 2.2 热电阻传感器教学目标：熟悉热电阻传感器的概念、类型及特点。

掌握热电阻传感器的基本用途和应用。

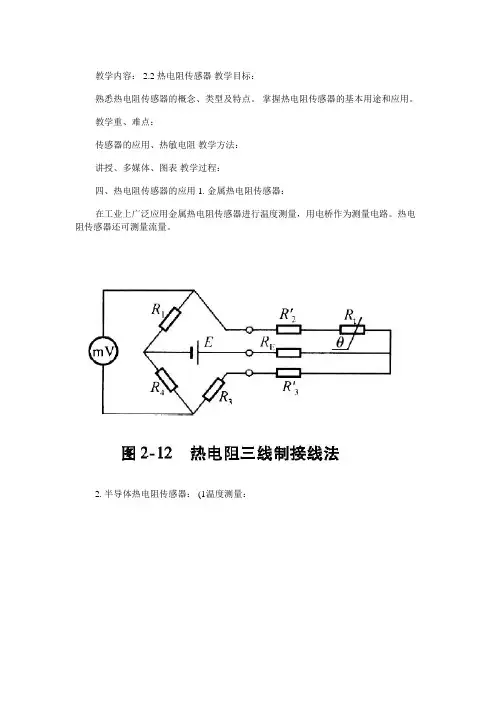

教学重、难点：传感器的应用、热敏电阻教学方法：讲授、多媒体、图表教学过程：四、热电阻传感器的应用 1. 金属热电阻传感器：在工业上广泛应用金属热电阻传感器进行温度测量，用电桥作为测量电路。

热电阻传感器还可测量流量。

2. 半导体热电阻传感器： (1温度测量：(2温度补偿：(3工业控制：课堂小结：概念类型热敏电阻应用课后作业： P73 3 教学反思：能掌握其应用电路，对各应用电路的原理能够正确分析。

教学内容： 2.2 热电阻传感器教学目标：熟悉热电阻传感器的概念、类型及特点。

掌握热电阻传感器的基本用途和应用。

教学重、难点：传感器的应用、热敏电阻教学方法：讲授、多媒体、图表教学过程：五、实例数字温度计数字温度计12、电路目的：数字温度计通电后，LED 数码显示器能准确地显示出由声光报警基准电压发生门控电路译码显示电路十进制计数器超温比较电路变换电路信号放大电路温度检测电路PT100测量的环境温度值，用发热器件对PT100加热：指示灯D5点亮时，测量温度大于40℃时，电路开始告警；指示灯D4点亮时，测量温度大于50℃时，电路开始告警；指示灯D3点亮时，测量温度大于60℃时，电路开始告警。

3、PT100铂热电阻：是一种以铂金(Pt做成的电阻式温度检测器，其具有稳定性好、测量精度高、输出T-R线性度都好等优点，PT100属于正电阻系数热电阻，电阻和温度变化的关系式如下：４、调试方法电源电路：整机电路供电采用±5V 供电，从COM1接入的DC ±12V 电源，经过电路板上的78L05和79L05稳压为±5V 。

温度检测电路：JP2为PT100连接跳线，JP1为RP4连接跳线，在电路调试过程中，根据实际要求连接或断开跳线。

温度检测电路主要由：并联稳压电路、电桥和差分放大器组成，调节RP1使TP-C点电压为4.069V 。

温度传感器实验ppt课件

第2章温度传感器及检测
2.1 温度检测的概述 2.2 热电阻测温传感器 2.3 热电偶温度传感器 2.4 集成温度传感器 2.5 温度传感器的工程设计实例
第一节温度测量的基本概念
一、温度测量的基本概念
温度标志着物质内部大量分子无规则运动的剧烈程度。温度越高，表买的VIP时长期间，下载特权不清零。
100W优质文档免费下载
VIP有效期内的用户可以免费下载VIP免费文档，不消耗下载特权，非会员用户需要消耗下载券/积分获取。
部分付费文档八折起 VIP用户在购买精选付费文档时可享受8折优惠，省上加省；参与折扣的付费文档均会在阅读页标识出折扣价格。
0下载券文档一键搜索 VIP用户可在搜索时使用专有高级功能：一键搜索0下载券文档，下载券不够用不再有压力！
内容特无限次复制特权权文档格式转换
VIP有效期内可以无限次复制文档内容，不用下载即可获取文档内容 VIP有效期内可以将PDF文档转换成word或ppt格式，一键转换，轻松编辑！
阅读页去广告
敏感材料及测温原理金属电阻的阻值大小与导体的长度
成正比,与导体的横截面积成反比,即
式中:R——导体的电阻； ρ——导体的电阻率； l——导体的长度； S——导体的截面积。
2021/8/25
改变温度t，金属导体的电阻率ρ与之大致成正比，即：
ρ=ρ0（1+αt）
式中，ρ0为0℃时导体的电阻率，α为电阻温度系数。
其他特 VIP专享精彩活动
权
VIP专属身份标识
开通VIP后可以享受不定期的VIP随时随地彰显尊贵身份。
专属客服
VIP专属客服，第一时间解决你的问题。专属客服Q全部权益：1.海量精选书免费读2.热门好书抢先看3.独家精品资源4.VIP专属身份标识5.全站去广告6.名

《电阻温度传感器》课件

《电阻温度传感器》PPT 课件
本课件介绍了电阻温度传感器的工作原理、种类和在不同领域的应用。通过清晰的图示和简明的说明，帮助您更好地理解电阻温度传感器的概念和特性。
电阻温度传感器概述
电阻温度传感器是一种常见的温度测量设备，通过测量电阻的变化来推算温度。它应用广泛，通过可靠而准确的温度测量，帮助人们更好地掌握环境和工艺过程的变化。
温度控制系统中的电阻温度传感器
电阻温度传感器在温度控制系统中起着重要作用。通过精确测量温度，可以实现自动控制和调节，确保系统稳定运行，并保护设备和产品免受过热或过冷的影响。
ቤተ መጻሕፍቲ ባይዱ
电阻温度传感器的工作原理
电阻温度传感器基于材料的电阻随温度的变化而变化的物理特性。一般来说，电阻随温度的上升而增大，通过测量电阻的变化来计算温度值。
电阻温度传感器的种类
电阻温度传感器有多种类型，包括热敏电阻、热电阻和电流变传感器等。每种类型都有其适用的场景和特点，可以根据需求选择最合适的传感器。
热敏电阻
热敏电阻是一种基于电阻随温度变化的元件。它可以根据不同材料的导电性随温度变化的程度而实现精确测温，常用于温度控制和环境监测等领域。
热电阻
热电阻是一种利用材料的电阻随温度变化的特性来测量温度的传感器。它具有较高的精度和稳定性，广泛应用于工业自动化和科学实验等领域。
电流变传感器
电流变传感器是一种特殊类型的电阻温度传感器，它通过测量电流变的特性来间接测量温度。它广泛应用于汽车工业和机械工程等领域。

《热电阻传感器》PPT课件

综上所述，半导体热敏电阻与金属热电阻相比较，具有以下优点：
①电阻温度系数大，比金属热电阻约高4～9倍，灵敏度很高。
②电阻率很大，可以制成极小的测温电阻元件，热惯性小。
③阻值很大，其连接导线的电阻和接触电阻可以忽略不计，因此测量电路无需采用三线制或四线制形式。
④结构简单，使用寿命长，在应用过程中性能比
2.2 热电阻传感器
热电阻传感器是利用导体或半导体的电阻值随温度变化而变化的原理进行测温的。分类
热电阻传感器分为金属热电阻和半导体热电阻两大类, 一般把金属热电阻称为热电阻, 而把半导体热电阻称为热敏电阻。
2.2.1 金属热电阻
用于制造热电阻的材料应具有尽可能大和稳定的电阻温度系数和电阻率, R-t 关系最好成线性, 物理化学性能稳定, 复现性好等。目前最常用的热电阻有铂热电阻和铜热电阻。
学习查附“录铂热铂热电电阻阻分度分表度p3表73 ”
第四章非电量的电测技术
铜热电阻结构示意图铂热电阻结构示意图
(2)铜热电阻
由于铂是贵重金属, 因此, 在一些测量精度要求不高且温度较低的场合, 可采用铜热电阻进行测温, 它的测量范围为-50～+150℃。
铜热电阻在测量范围内其电阻值与温度的关系几乎是线性的, 可近似地表示为:
测仪、办公设备复印机、传真机、打印机、扫描仪农业园艺温室控制、人工气候箱、烘干系统、医疗器具体温计、人工透析、散热系统工业生产电动机过热保护、
感谢下载
回
上一页
下一页
C家电控温
温度过高，RT减小，T截止，K失电，K1断开。负载失电。
若RT为正温度系数，RW与RT对调即可
10K K 9013

2-2 测温热电阻传感器

26
热敏电阻用于电热水器的温度控制
2019/12/5
27
第二节作业
P38，4、5
2019/12/5
28
休息一下
2019/12/5
29
4—紫铜外壳 5—传热安装孔
2019/12/5
5
薄膜型及普通型铂热电阻
小型铂热电阻
2019/12/5
7
防爆型铂热电阻
2019/12/5
8
汽车用水
学习查“铂热电阻分度表”
附录铂热电阻分度表
2019/12/5
10
铂电阻温度显示、变送器
2019/12/5
2019/12/5
13
下图所示的五根曲线分别为哪一种热敏电阻？
2019/12/5
1
2
3 4 5
14
热敏电阻外形
MF12型 NTC热敏电阻
聚脂塑料封装热敏电阻
2019/12/5
15
其他形式的热敏电阻玻璃封装
NTC热敏电阻
MF58 型热敏电阻
其他形式的热敏电阻
带安装孔的热敏电阻大功率PTC热敏电阻
11
可设定温度的温度控制箱
旋转式机械设定开关
2019/12/5
拨码式
设定开关
12
二、热敏电阻
热敏电阻有负温度系数（NTC）和正温度系数（PTC）之分。
NTC又可分为两大类：第一类用于测量温度，它的电阻值与温度之
间呈严格的负指数关系；第二类为突变型（CTR）。当温度上升到
某临界点时，其电阻值突然下降。

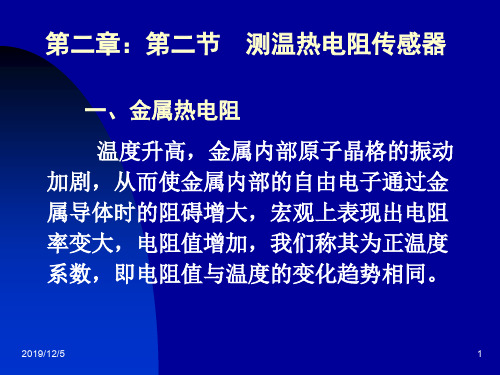

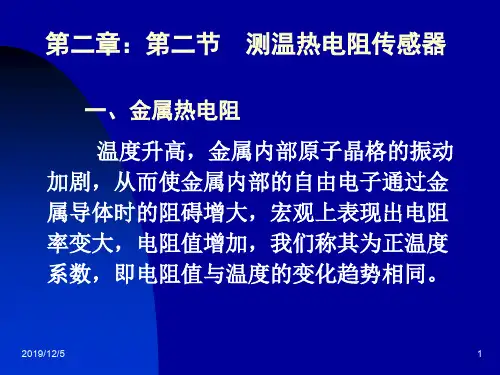

第二章：第二节测温热电阻传感器
