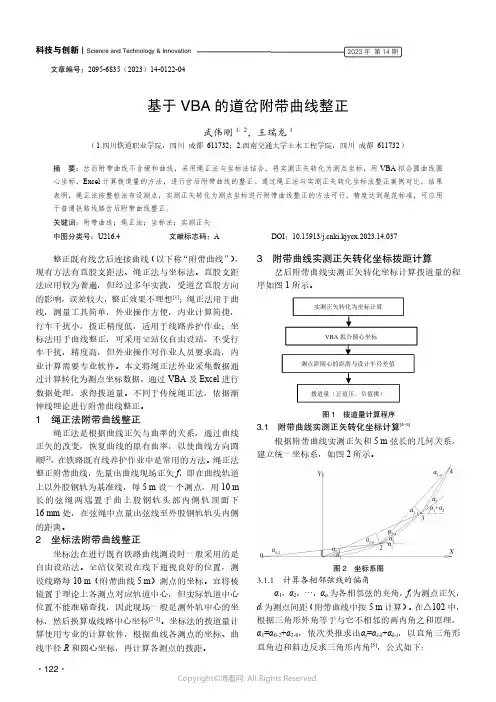

文章编号：2095-6835（2023）14-0122-04基于VBA的道岔附带曲线整正武伟刚1，2，王瑞龙1（1.四川铁道职业学院，四川成都611732；2.西南交通大学土木工程学院，四川成都611732）摘要：岔后附带曲线不含缓和曲线，采用绳正法与坐标法结合，将实测正矢转化为测点坐标，用VBA拟合圆曲线圆心坐标，Excel计算拨道量的方法，进行岔后附带曲线的整正。
通过绳正法与实测正矢转化坐标法整正案例对比。
结果表明，绳正法按整桩法布设测点，实测正矢转化为测点坐标进行附带曲线整正的方法可行，精度达到规范标准，可应用于普通铁路线路岔后附带曲线整正。
关键词：附带曲线；绳正法；坐标法；实测正矢中图分类号：U216.4文献标志码：A DOI：10.15913/ki.kjycx.2023.14.037整正既有线岔后连接曲线（以下称“附带曲线”），现有方法有直股支距法、绳正法与坐标法。
直股支距法应用较为普遍，但经过多年实践，受道岔直股方向的影响，误差较大，整正效果不理想[1]；绳正法用于曲线，测量工具简单，外业操作方便，内业计算简捷，行车干扰小，拨正精度低，适用于线路养护作业；坐标法用于曲线整正，可采用全站仪自由设站，不受行车干扰，精度高，但外业操作对作业人员要求高，内业计算需要专业软件。
本文将绳正法外业采集数据通过计算转化为测点坐标数据，通过VBA及Excel进行数据处理，求得拨道量。
不同于传统绳正法，依据渐伸线理论进行附带曲线整正。
1绳正法附带曲线整正绳正法是根据曲线正矢与曲率的关系，通过曲线正矢的改变，恢复曲线的原有曲率，以使曲线方向圆顺[2]，在铁路既有线养护作业中是常用的方法。
绳正法整正附带曲线，先量出曲线现场正矢f，即在曲线轨道上以外股钢轨为基准线，每5m设一个测点，用10m 长的弦绳两端置于曲上股钢轨头部内侧轨顶面下16mm处，在弦绳中点量出弦线至外股钢轨轨头内侧的距离。
2坐标法附带曲线整正坐标法在进行既有铁路曲线测设时一般采用的是自由设站法。

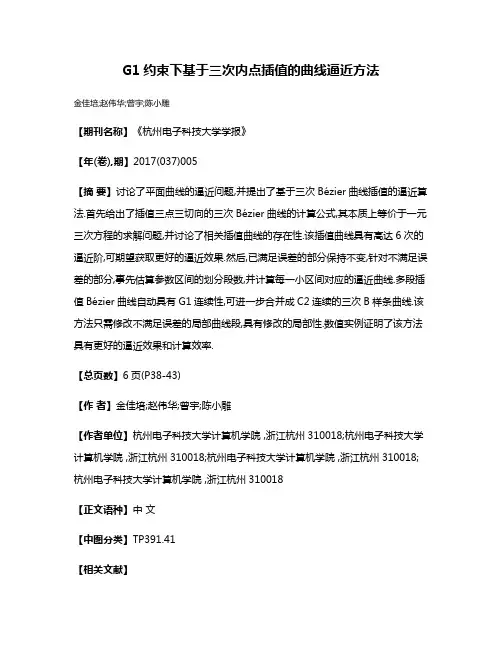

G1约束下基于三次内点插值的曲线逼近方法金佳培;赵伟华;曾宇;陈小雕【期刊名称】《杭州电子科技大学学报》【年(卷),期】2017(037)005【摘要】讨论了平面曲线的逼近问题,并提出了基于三次Bézier曲线插值的逼近算法.首先给出了插值三点三切向的三次Bézier曲线的计算公式,其本质上等价于一元三次方程的求解问题,并讨论了相关插值曲线的存在性.该插值曲线具有高达6次的逼近阶,可期望获取更好的逼近效果.然后,已满足误差的部分保持不变,针对不满足误差的部分,事先估算参数区间的划分段数,并计算每一小区间对应的逼近曲线.多段插值Bézier曲线自动具有G1连续性,可进一步合并成C2连续的三次B样条曲线.该方法只需修改不满足误差的局部曲线段,具有修改的局部性.数值实例证明了该方法具有更好的逼近效果和计算效率.【总页数】6页(P38-43)【作者】金佳培;赵伟华;曾宇;陈小雕【作者单位】杭州电子科技大学计算机学院 ,浙江杭州310018;杭州电子科技大学计算机学院 ,浙江杭州310018;杭州电子科技大学计算机学院 ,浙江杭州310018;杭州电子科技大学计算机学院 ,浙江杭州310018【正文语种】中文【中图分类】TP391.41【相关文献】1.统计推断约束下响应曲线的自适应Padé插值逼近 [J], 许锋;洪伟2.基于几何约束的三次代数曲线插值 [J], 张三元;孙守迁;潘云鹤3.一种基于离散插值的多项式曲线逼近有理曲线的方法 [J], 李光耀;杨连喜;徐晨东4.基于约束条件的三次NURBS曲线插值研究 [J], 陈绍平;何精雄;李真5.基于三次Hermite插值与线性规划的Lorenz曲线逼近方法 [J], 梁英;贾丹丹;李强;梁学章因版权原因，仅展示原文概要，查看原文内容请购买。

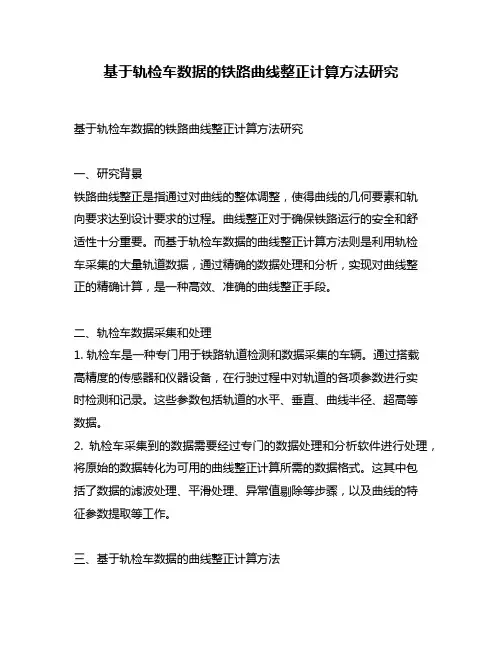

基于轨检车数据的铁路曲线整正计算方法研究基于轨检车数据的铁路曲线整正计算方法研究一、研究背景铁路曲线整正是指通过对曲线的整体调整，使得曲线的几何要素和轨向要求达到设计要求的过程。
曲线整正对于确保铁路运行的安全和舒适性十分重要。
而基于轨检车数据的曲线整正计算方法则是利用轨检车采集的大量轨道数据，通过精确的数据处理和分析，实现对曲线整正的精确计算，是一种高效、准确的曲线整正手段。
二、轨检车数据采集和处理1. 轨检车是一种专门用于铁路轨道检测和数据采集的车辆。
通过搭载高精度的传感器和仪器设备，在行驶过程中对轨道的各项参数进行实时检测和记录。
这些参数包括轨道的水平、垂直、曲线半径、超高等数据。
2. 轨检车采集到的数据需要经过专门的数据处理和分析软件进行处理，将原始的数据转化为可用的曲线整正计算所需的数据格式。
这其中包括了数据的滤波处理、平滑处理、异常值剔除等步骤，以及曲线的特征参数提取等工作。
三、基于轨检车数据的曲线整正计算方法1. 曲线几何要素计算通过轨检车采集到的数据，可以计算出曲线的几何要素，包括曲线的曲率、曲线半径、超高值等。
这些数据是曲线整正计算的基础。
2. 曲线整正算法通过采集到的曲线数据，可以利用相关的曲线整正计算算法，对曲线的整体轨向进行调整。
这些算法一般包括切线法、棱角法、三次样条法等。
这些算法可以根据曲线的实际情况，实现精确的整正调整，确保曲线的几何要素符合设计要求。
3. 误差分析和修正在实际的曲线整正计算过程中，由于数据的采集和处理中可能存在一定误差，需要进行误差分析和修正。
这些修正可以通过对比计算前后的曲线几何要素，以及对比曲线整正前后的轨道平顺情况，从而确定最终的曲线整正结果。
四、个人观点与理解基于轨检车数据的曲线整正计算方法是一种利用现代科技手段优化铁路曲线的重要手段。
它不仅可以实现对曲线整正的精准计算，还可以通过大数据分析，提供更加科学的曲线整正方案。
在未来，随着轨检车技术的不断发展和数据处理方法的不断改进，基于轨检车数据的曲线整正计算将进一步得到完善，为铁路的安全和运行提供更好的保障。

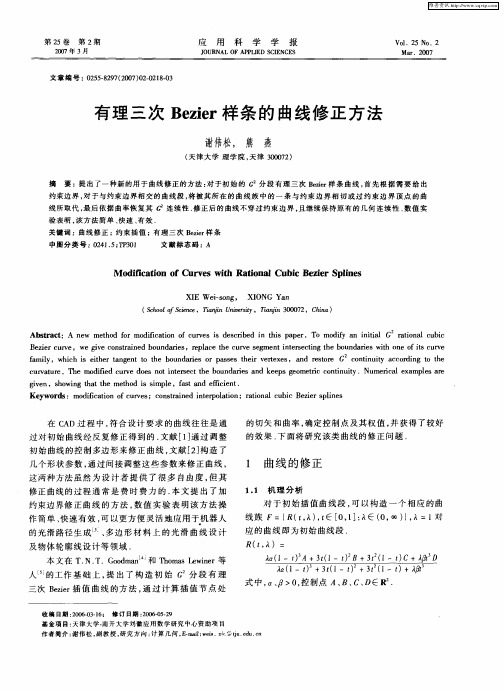

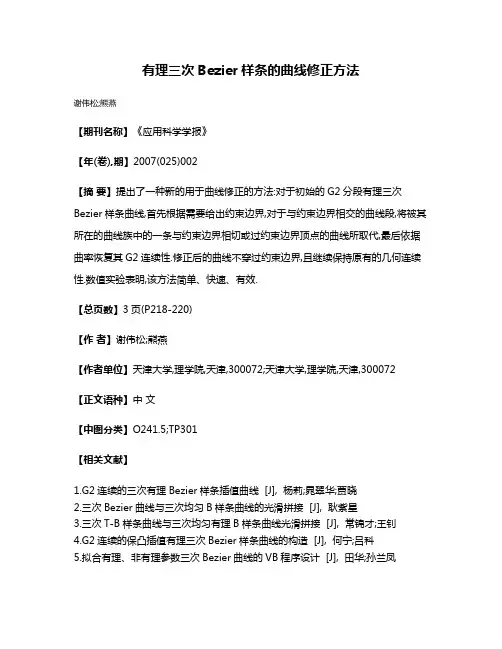

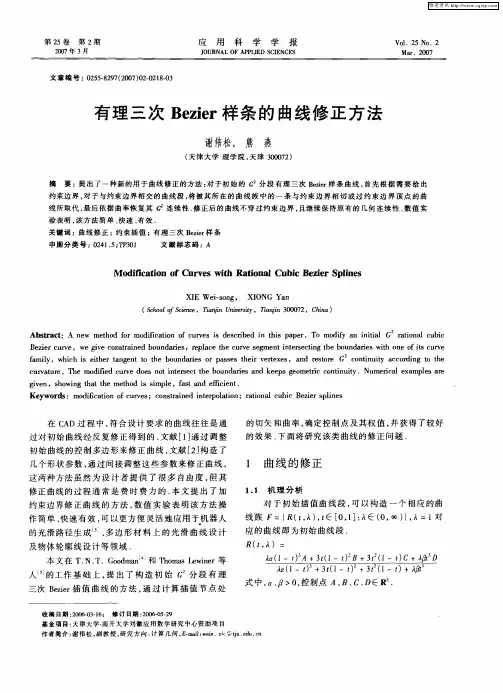

有理三次Bezier样条的曲线修正方法
