DNGC-110/220变压器中性点成套保护装置说明书泰开电力设备有限公司Shandong Taikai Power Equipment Co. ,Ltd一、产品简介DNGC-110/220型中性点成套保护装置由隔离开关、放电间隙、避雷器等中性点附件设备组成。
用于110KV和220KV电力变压器中性点，以实现变压器中性点接地运行和不接地运行两种不同的运行方式。
该装置在变压器中性点出现雷电过电压、操作过电压和暂时过电压时起到对变压器的保护作用。
当系统发生单相接地故障及开关单相合闸过程中，水平棒间隙不应放电动作；当系统失地，且出现系统非单相运行或谐振故障时，水平棒间隙可靠动作。
避雷器起到雷电过电压保护，保护变压器中性点绝缘及线端设备的绝缘，防止避雷器因通流容量不够发生爆炸，损坏主变压器及附近设备。
组合间隙的配合特性是：在雷电过电压作用时，避雷器动作，间隙不动作；在内部过电压作用时，避雷器不动作，间隙动作。
二、产品型号说明三、产品特点1、成套保护装置整体性强，现场组装快捷方便。
2、棒间隙为独立部件，选用不锈钢材质，间隙距离易于调整。
3、支架采用热镀锌钢支架结构，结构牢固、防腐。
4、手动机构采用CS17系列完善化人力机构，配不锈钢箱体，操作轻便省力，整体结构密封好，防水、防尘、防锈蚀，并可供用户方便挂锁。
5、电动机构采用CJTK电动机构，采用不锈钢箱体，外型美观，具有良好的防尘、防水、防锈蚀能力，可同时满足多种联锁性能。
二次元件均采用国内名优企业的优质产品。
6.成套保护装置由于注重以上细节，品质优良、性能可靠，为变压器中性点成套保护装置用户首选。
四、产品技术参数五、安装与调试※ 注意：由于本装置在现场可以有多种安装布置方式，下面的条文在不同的情况下适用于不同的布置方式。
为了更好的理解，在查阅本说明书安装图时，请您务必结合我公司提供的安装图。
1、安装前确定出厂资料（包含产品合格证、安装使用说明书、发货清单）是否齐全。
110～220kV变压器中性点保护间隙距离计算选择摘要：根据过电压及绝缘配合要求，总结110～220kV变压器中性点保护间隙的整定计算原则，根据目前电力系统实际情况，计算110～220kV变压器中性点保护间隙可调范围值，并提出保护间隙可调范围通用设计值，以供设计单位及中性点设备厂家参考。
关键词：变压器中心点保护间隙；棒间隙距离；过电压及绝缘配合中图分类号：0 引言电力系统中110～220kV变压器中性点可采用直接接地方式，部分变压器中性点根据运行要求也可采用不接地方式。
为防止在有效接地系统中偶然出现局部不接地系统，并产生较高工频过电压损害变压器中性点绝缘，110～220kV不接地变压器的中性点应采用水平布置的棒间隙保护，当因接地故障形成局部不接地系统时，该间隙应动作。
当系统以有效接地系统方式运行发生单相接地故障时，该间隙不应动作。
该间隙距离还应兼顾雷电过电压下保护变压器中性点标准分级绝缘的要求。
保护间隙虽有限制过电压的能力，但其熄弧能力差，实际工程中常采用在保护间隙旁边并联金属氧化物避雷器，避雷器作为雷电冲击过电压主保护，保护间隙为后备保护。
另外，保护间隙的工频击穿电压还应与避雷器持续运行电压配合，以免避雷器长时间运行在中性点工频过电压下而被损坏。
1 变压器中性点过电压110～220kV变压器中性点采用经隔离开关接地，并配置与隔离开关并联的中性点避雷器及放电间隙，其典型电气接线示意见图1。
当中性点隔离开关处于合闸位置时，变压器中性点为直接接地；当中性点隔离开关处于分闸位置时，变压器中性点为经棒间隙接地。
图1 110～220kV变压器中性点成套装置接线示意图（1）侵入雷电波过电压。
当雷击线路时，雷电冲击波侵入变压器，在三相同时进波时，变压器不接地的中性点类似于开路情况，在中性点产生的雷电过电压最严重情况可达波幅值的2倍。
此过电压会对分级绝缘的变压器中性点造成危害。
此情况下，宜优先装设无间隙金属氧化物避雷器MOA作为主保护，间隙可作为后备保护。
附件1220kV与110kV变压器中性点接地方式安排与间隙保护配置及整定要求一、变压器中性点接地方式安排要求110kV～220kV电网变压器中性点接地运行方式安排应满足变压器中性点绝缘承受要求，并尽量保持变电站的零序阻抗基本不变且系统任何短路点的零序综合阻抗不大于正序综合阻抗的三倍。
1.自耦变压器中性点必须直接接地或经小电抗接地。
2.没有改造的薄绝缘变压器中性点宜直接接地运行。
3.220kV变压器1）220kV变压器110kV侧中性点绝缘等级为35kV时，220kV侧、110kV侧中性点应直接接地运行。
2）变压器的220kV、110kV侧中性点接地方式宜相同。
3）220kV厂站宜按一台变压器中性点直接接地运行。
4）有两台及以上变压器的220kV厂站，220kV或110kV 侧母线任意一侧或两侧分列运行时，每一段母线上应保持一台变压器中性点直接接地运行。
4.110kV变压器1）110kV变压器110kV中性点绝缘等级为66kV时，中性点可不直接接地运行。
2）110kV中性点绝缘等级是44kV及以下的变压器，中性点宜直接接地运行。
3）发电厂或中、低压侧有电源的变电站，厂站内宜保持一台变压器中性点直接接地运行。
4）无地区电源供电的终端变压器中性点不宜直接接地运行。
二、变压器中性点间隙零序过流、零序过电压保护配置及整定要求间隙零序过电压应取PT开口三角电压；间隙零序电流应取中性点间隙专用CT；间隙零序电压、零序电流宜各按两时限配置；对于全绝缘变压器或中性点放电间隙满足取消条件的变压器（例如：中低压侧无电源且中性点绝缘等级为66kV 的110kV变压器），间隙零序过流保护应退出，间隙零序过电压保护可保留。
1.间隙保护动作逻辑一（推荐）变压器间隙零序过电压元件单独经较短延时T1出口；变压器间隙零序过流和零序过电压元件组成“或门”逻辑，经较长延时T2出口；逻辑简图如图1所示：图1 间隙保护逻辑一简图间隙保护动作时间整定要求如下：1）变压器间隙零序过电压保护动作跳变压器时间应满足变压器中性点绝缘承受能力要求。
主变220kv系统中性点间隙保护成套设备AL-JXB-220KV/D
220kv主变中性点间隙保护成套装置配置方案如下：
1、保护间隙
2、保护间隙+隔离开关GW13型/GW8型组合方案
3、保护间隙+隔离开关GW13型/GW8型+避雷器Y1.5-144/320组合方案
AL-JXB型变压器中性点间隙接地保护装置集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备于一体的成套设备，具有体积小，安装调试方便，可靠性高的特点。
保定奥兰电气科技有限责任公司为专业生产厂家，技术力量雄厚，售前的技术交流咨询可随时到位。
售后的安装技术指导可按用户要求及时进行。
紧凑型方案，一般只在安装空间受限制或要求降低成本的情况下采用，通常不作为优先推荐。
隔离开关也可以使用GW8系列，但考虑到设备的可靠和安装的方便，一般建议使用GW13系列。
除了推荐的配置方案，奥兰电气公司所设计的安装架尺寸也应作为标准尺寸推荐。
如果订购的设备更改了标准设计的尺寸，则需要考虑生产周期增加导致供货期延长的问题。
隔离开关断开时，变压器中性点通过变压器中性点保护间隙并联避雷器接地。
变压器在中性点非直接接地的状态下运行。
一起220kV主变压器间隙保护误动作情况分析及改进措施姜传霏摘要：220kV变压器间隙保护作为变压不接地运行时的后备保护，近年来误动事件频发，对电力设备的安全以及电力系统的稳定运行造成了极大的威胁。
为找到220kV主变压器间隙保护误动作的原因，对查找220kV系统存在高阻接地故障、零序电流的分布进行了深入的研究，结合电网和主变压器的接线情况，详细分析了间隙保护零序电流过流保护动作原因；指出了误动作的原因主要是零序电流互感器二次回路接线错误，并由相邻变电站线路B相高阻接地故障直接引起；提出了加强工程施工及验收管理、加强继电保护设备检验工作等建议，以避免此类事故再次发生。
关键词：变压器；间隙保护；误动作；改进措施0引言根据电网运行方式，变压器中性点可直接通过接地刀闸接地运行，也可经间隙接地运行，即通常所说的不接地运行。
在中性点不接地运行时，配置间隙零序过流零序过压保护作为接地故障的后备保护[1-4]。
间隙保护全称为变压器中性点间隙接地保护成套装置。
主要用于110KV和220KV变压器中性点过电压保护。
间隙保护的优点是结构简单、可靠、运行维护量小。
在工频、操作和雷电过电压下都可对变压器进行保护[5-8]。
近年来电力系统发生了多起主变中性点放电间隙保护误动事件，不仅造成了主变停运，也给电网安全稳定运行和可靠供电造成了严重影响[8-10]。
本文针对2016年蒙东电网某220kV变电站发生的一起基于零序电流互感器二次回路接线错误，由相邻变电站线路B相高阻接地故障引起的主变间隙保护误动作事件进行分析，并分析了此次事故中所暴露出来的问题，并提出了改进建议。
1现场情况220千伏系统双母线运行，1号主变、奈红1线、红扣1线、红和1线在I母线运行；科红线、奈红2线、红扣2线、红和2线在II母线运行。
1号主变中性点直接接地运行。
66千伏系统双母线运行。
2016年08月03日10时24分42秒，红星220千伏变电站（2015年12月5日投运）1号主变B套保护装置（CSC-326BE）高压侧间隙电流保护动作，1号主变220千伏侧2201开关、66千伏侧601开关跳闸，1号主变停运。
商都县长胜梁科智华远风电厂110kV升电站工程110KV变压器及主变放电间隙技术规范书供货范围一览表：（含备品备件）交货期：2012年10月10日交货地点及方式：110kV变电站现场，投标单位负责将变压器卸到变压器基础台面上。
第一章总的部分本技术规范书所列之技术条件为本工程最基本技术要求，投标方应根据本技术要求向需方推荐成熟、可靠、技术先进的产品和系统方案，本技术规范书所提技术参数和功能要求、性能指标等为满足本工程需要而必须的最基本要求。
本技术规范书应满足除供方在投标技术报告中提出的各项技术指标外未详细提及的技术指标，性能要求应不低于有关的中华人民共和国国标、电力行业标准、IEC标准。
当某项要求在上述几种标准中不一致时，需方有权利要求供方选择最严格要求供货。
制造厂家应采用国内最先进的生产工艺进行生产，符合国家最新颁布的有关技术标准的要求。
如已颁布最新标准，以新标准为主。
不能因本技术规范书的遗漏、疏忽和不明确而免除向需方提供最好的原料、质量及服务的责任。
倘若发现有任何疏漏和不明之处，供货单位应及时通知设计单位和需方，在差异问题未纠正之前进行的任何工作均应由供货厂家负责。
一、参照标准1、国内标准：GB/T 17468—1998《电力变压器选用导则》GB1094.1—1996《电力变压器》中的生产规范要求；GB 1094.1-1996《电力变压器第一部分总则》GB 1094.1-1996《电力变压器第一部分温升》GB1094.2—1996《电力变压器》中温升的生产规范要求；GB1094.3—2003《电力变压器》中绝缘水平和绝缘试验的生产规范要求；GB1094.5—2003《电力变压器》中承受短路能力的生产规范要求；GB/T6451—1999《三相油浸电力变压器技术参数和要求》中的生产要求；JB/T 10088-1999 《6～220kV变压器声级》中的规范要求；GB311.1-1997《高压输变电设备的绝缘配合》GB6434《高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准》GB/T15164《油浸式电力变压器负载导则》GB4109《高压套管技术条件》GB763《交流高压电器在长期工作时的发热》GB16847《保护用电流互感器暂态特性技术条件》GB/T4365-2003《电工术语电磁兼容》GB5273《变压器、高压电器和套管的接线端子》GB2536-90《变压器油》GB7449《电力变压器和电抗器的雷电冲击和操作冲击试验导则》GB156《标准电压》GB191《包装贮运标志》GB5027《电力设备典型消防规程》GB14109《交流电压高于1000V的套管通用技术条件》GB10237《电力变压器绝缘水平和绝缘试验外绝缘的空气间隙》《国家电网公司十八项电网重大反事故措施》国家电网公司2005年6月14日发布。

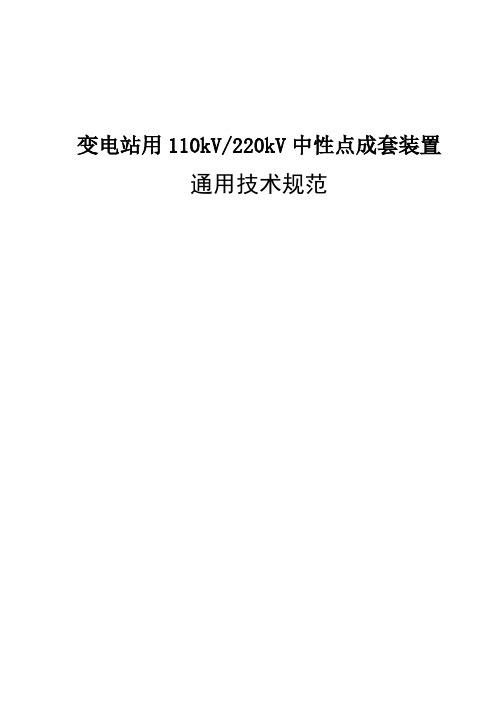

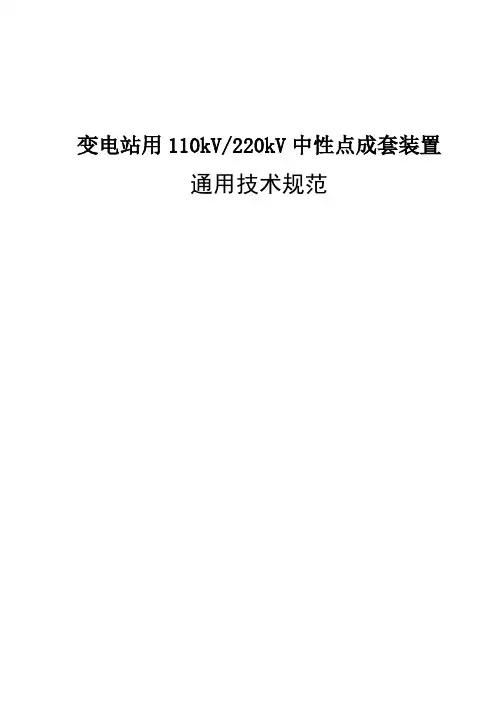

变电站用110kV/220kV中性点成套装置通用技术规范本规范对应的专用技术规范目录序号名称编号1 变电站用110kV中性点成套装置（带避雷器）1013004-0110-012 变电站用110kV中性点成套装置（不带避雷器）1013004-0110-023 变电站用220kV中性点成套装置（带避雷器）1013004-0220-014 变电站用220kV中性点成套装置（不带避雷器）1013004-0220-02变电站用110kV/220kV中性点成套装置采购标准技术规范使用说明1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2、项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7 项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：(1) 改动通用部分条款及专用部分固化的参数；(2) 项目单位要求值超出标准技术参数值范围；(3) 根据实际使用条件，需要变更污秽等级、海拔高度、耐受地震能力、压力释放能力、环境温度等要求。
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表7中，随招标文件同时发出并视为有效，否则将视为无差异。
4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的投标人响应部分的表格。
投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表8 投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
变压器中性点保护间隙及MOA 的参数选择zsc[摘要] 本文论述了在中性点接地系统中，不接地的变压器中性点上产生过电压的几种故障模式，归纳了变压器中性点保护间隙和金属氧化物避雷器（MOA ）的选择原则。
并按此原则对绝缘等级满足现行标准的110kV 、220kV 变压器中性点的保护间隙进行了实例计算。
[关键词] 变压器中性点；过电压；棒间隙；金属氧化物避雷器（MOA ）一．引言中华人民共和国电力行业标准DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》4.1.1b ）中规定：应避免在110kV 及220kV 有效接地系统中偶然形成局部不接地系统，并产生较高的工频过电压。
对可能形成这种局部系统、低压侧有电源的110kV 及220kV 变压器不接地的中性点应装设间隙。
因接地故障形成局部不接地系统时该间隙应动作；系统以有效接地方式运行发生单相接地故障时间隙不应动作。
间隙距离的选择除应满足这两项要求外，还应兼顾雷电过电压下保护中性点标准分级绝缘的要求。
国家电力公司《防止电力生产重大事故的二十五项重点要求》第17.9条指出：为防止在有效接地系统中出现孤立不接地系统并产生效高的工频过电压的异常运行工况，110~220kV 不接地变压器的中性点过电压保护应采用棒间隙保护方式。
对于110kV 变压器，当中性点绝缘的冲击耐受电压≤185kV 时，还应在间隙旁并联金属氧化物避雷器，间隙距离及避雷器参数配合要进行校核。
对于实际的电网变压器中性点的保护间隙及避雷器应该如何进行选择和校核，是各发供电单位普遍比较关心的问题。
本文在这方面进行了一些探讨，仅供各发供电单位高电压专责工程师在进行该项工作时作为一个参考。
二．在不接地的变压器中性点上产生过电压的几种故障模式1． 系统以有效接地方式运行发生单相接地故障：当系统发生单相接地故障后，原系统的对称性被破坏而成为不对称系统，采用对称分量法计算系统单相接地时在不接地的中性点上的过电压为：xg U U ⋅+=νν20 ……（1） 式（1）中：10x x =ν，0x 和1x 分别为从故障点看进去的系统零序电抗和正序电抗； xg U ——系统最高运行相电压。

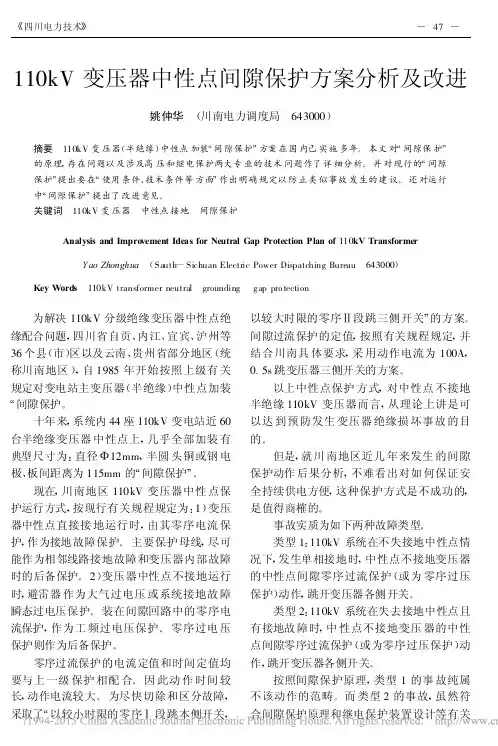

110kV变压器中性点间隙保护方案分析及改进姚仲华 (川南电力调度局 643000)摘要 110kV变压器(半绝缘)中性点加装“间隙保护”方案在国内已实施多年。
本文对“间隙保护”的原理,存在问题以及涉及高压和继电保护两大专业的技术问题作了详细分析。
并对现行的“间隙保护”提出要在“使用条件、技术条件等方面”作出明确规定以防止类似事故发生的建议。
还对运行中“间隙保护”提出了改进意见。
关键词 110kV变压器 中性点接地 间隙保护Analysis and Impro vement Ideas for Neutral Gap Protection Plan of110kV TransformerY ao Zhonghua (Sauth-Sichuan Electric Power Dispatching Bureau 643000) Key Words 110kV transformer neutral grounding g ap pro tection 为解决110kV分级绝缘变压器中性点绝缘配合问题,四川省自贡、内江、宜宾、沪州等36个县(市)区以及云南、贵州省部分地区(统称川南地区),自1985年开始按照上级有关规定对变电站主变压器(半绝缘)中性点加装“间隙保护。
十年来,系统内44座110kV变电站近60台半绝缘变压器中性点上,几乎全部加装有典型尺寸为:直径Ф12mm,半圆头铜或钢电极、板间距离为115mm的“间隙保护”。
现在,川南地区110kV变压器中性点保护运行方式,按现行有关规程规定为:1)变压器中性点直接接地运行时,由其零序电流保护,作为接地故障保护。
主要保护母线,尽可能作为相邻线路接地故障和变压器内部故障时的后备保护。
2)变压器中性点不接地运行时,避雷器作为大气过电压或系统接地故障瞬态过电压保护。
装在间隙回路中的零序电流保护,作为工频过电压保护。
零序过电压保护则作为后备保护。
零序过流保护的电流定值和时间定值均要与上一级保护相配合。
附件1220kV与110kV变压器中性点接地方式安排与间隙保护配置及整定要求一、变压器中性点接地方式安排要求110kV～220kV电网变压器中性点接地运行方式安排应满足变压器中性点绝缘承受要求，并尽量保持变电站的零序阻抗基本不变且系统任何短路点的零序综合阻抗不大于正序综合阻抗的三倍。
1.自耦变压器中性点必须直接接地或经小电抗接地。
2.没有改造的薄绝缘变压器中性点宜直接接地运行。
3.220kV变压器1）220kV变压器110kV侧中性点绝缘等级为35kV时，220kV侧、110kV侧中性点应直接接地运行。
2）变压器的220kV、110kV侧中性点接地方式宜相同。
3）220kV厂站宜按一台变压器中性点直接接地运行。
4）有两台及以上变压器的220kV厂站，220kV或110kV 侧母线任意一侧或两侧分列运行时，每一段母线上应保持一台变压器中性点直接接地运行。
4.110kV变压器1）110kV变压器110kV中性点绝缘等级为66kV时，中性点可不直接接地运行。
2）110kV中性点绝缘等级是44kV及以下的变压器，中性点宜直接接地运行。
3）发电厂或中、低压侧有电源的变电站，厂站内宜保持一台变压器中性点直接接地运行。
4）无地区电源供电的终端变压器中性点不宜直接接地运行。
二、变压器中性点间隙零序过流、零序过电压保护配置及整定要求间隙零序过电压应取PT开口三角电压；间隙零序电流应取中性点间隙专用CT；间隙零序电压、零序电流宜各按两时限配置；对于全绝缘变压器或中性点放电间隙满足取消条件的变压器（例如：中低压侧无电源且中性点绝缘等级为66kV 的110kV变压器），间隙零序过流保护应退出，间隙零序过电压保护可保留。
1.间隙保护动作逻辑一（推荐）变压器间隙零序过电压元件单独经较短延时T1出口；变压器间隙零序过流和零序过电压元件组成“或门”逻辑，经较长延时T2出口；逻辑简图如图1所示：图1 间隙保护逻辑一简图间隙保护动作时间整定要求如下：1）变压器间隙零序过电压保护动作跳变压器时间应满足变压器中性点绝缘承受能力要求。
110KV~220KV变压器中性点接地保护装置设计选型指导1－5、国网公司十八项反事故措施要求如何防止变压器中性点过电压事故？答：第12项防止接地网和过电压事故为防止接地网和过电压事故，应认真贯彻《交流电气装置的接地》（DL/T 621-1997）、《接地装置工频特性参数的测量导则》（DL/T 475-1992）、《交流电气装置的过电压保护和绝缘配合》（DL/T 620-1997）及其它有关规定，并提出以下重点要求：12.3 防止变压器中性点过电压事故12.3.1 切合110kV及以上有效接地系统中性点不接地的空载变压器时，应先将该变压器中性点临时接地。
12.3.2 为防止在有效接地系统中出现孤立不接地系统并产生较高工频过电压的异常运行工况，110～220kV不接地变压器的中性点过电压保护应采用棒间隙保护方式。
对于110kV变压器，当中性点绝缘的冲击耐受电压 185kV时，还应在间隙旁并联金属氧化物避雷器，间隙距离及避雷器参数配合应进行校核。
间隙动作后，应检查间隙的烧损情况并校核间隙距离。
1－6、为什么110KV及以上变压器在停电及送电前必须将中性点接地？答：我国的110KV电网一般采用中性点直接接地系统。
在运行中，为了满足继电保护装置灵敏度配合的要求，有些变压器的中性点不接地运行。
但因为断路器的非同期操作引起的过电压会危及这些变压器的绝缘，所以要求在投切110KV及以上空载变压器时，将变压器的中性点直接接地。
2-3、什么叫全绝缘变压器？什么叫半绝缘变压器？答：半绝缘就是变压器的近中性点部分绕组的主绝缘，其绝缘水平比端部绕组的绝缘水平低，而与此相反，一般变压器首端与尾端绕组绝缘水平一样叫全绝缘。
35kV变压器是中性点不接地运行，绝缘等级要求高，所以35kV变压器都是全绝缘，而110kV 及以上是中性点接地运行，半绝缘变压器可以满足运行要求，所以110kV及以上一般都是半绝缘的。
2-5、110KV及以上系统中性点为什么要有间隙保护？答：为了防止过电压！因为在这种电压等级的设备由于绝缘投资的问题所以都采用分级绝缘再靠近中性点的地方绝缘等级比较低。
保定焯辉电气设备制造有限公司ZH-NP型变压器中性点间隙保护装置MRD-NP 型变压器中性点间隙保护装置一、产品概述110kV 、220kV 是供电网络的主要电压等级，由于电压很高, 中性点一般采用直接接地方式，由于继电保护整定配置及防止通讯干扰等方面的要求，为了限制单相短路电流，其中有部分变压器采用中性点不接地方式。
在这种运行方式下，由于雷击、单相接地短路故障等会造成中性点过电压，而且变压器大多是分级绝缘，因此过电压对中性点的绝缘造成很大威胁，必须对其设置保护装置防止事故发生。
我公司生产的MRD －NP 型变压器中性点间隙保护装置严格按照DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB311.1-1997《高压输变电设备的绝缘配合》、《防止电力生产重大事故的25项重点要求》辅导教材中有关棒间隙的技术要求等国家及行业标准的有关规定进行设计、制造。
适用于110kV 和220kV 有效接地系统中不接地变压器的中性点过电压保护。
本产品广泛应用于电力、冶金、石化、矿山、建筑、环保等领域。
二、产品特点2.1 MRD －NP 型变压器中性点间隙保护装置是集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备组合为一体的成套设备，具有功能全、体积小、可靠性高、便于安装调试等特点。
2.2 MRD －NP 型变压器中性点间隙保护装置有棒形间隙和球形间隙两种形式。
2.3 避雷器与隔离开关可根据工程需要任意组合选配。
隔离开关的操作机构可按工程要求选择使用手动或电动机构。
2.4 间隙放电电压稳定，间隙距离易于调整。
2.5 使用纯铜或高强度不锈钢精加工电极。
2.6 间隙底座安装吊环，整件运输吊装，现场安装快捷方便。
2.7 现场安装时，安装支架可采用无缝钢管，具有很高的强度，保证支架稳固性。
三、型号说明I I I I I I I v 型：纯间隙型：间隙＋隔离开关型：间隙＋闭雷器型：间隙＋隔离开关＋闭雷器变压器额定电压：110KV、 220K V 变压器中性点间隙保护装置公司名称（保定明瑞光电科技有限公司）MRDNP四、电气原理图放电CT 35k V 220kV ~图三间隙保护装置电气原理图五、使用条件5.1 适用于户内、户外。
概述110kV、220kV是供电网络的主要电压等级，由于电压很高, 中性点一般采用直接接地方式，由于继电保护整定配置及防止通讯干扰等方面的要求，为了限制单相短路电流，其中有部分变压器采用中性点不接地方式。
在这种运行方式下，由于雷击、单相接地短路故障等会造成中性点过电压，而且变压器大多是分级绝缘，因此过电压对中性点的绝缘造成很大威胁，必须对其设置保护装置防止事故发生。
110/220系列变压器中性点成套设备是严格按照DL/T620-1997《交流电气装置的过电压保护及绝缘配合》中关于110kV/220 kV有效接地电力网中变压器中性点采用间隙保护的相关规定制造，并按照GB311.1-1997《高压输变电设备的绝缘配合》及国家电网公司2005年6月出版的《十八项电网重大反事故措施》中防止接地网和过电压事故的技术要求进行设计。
适用于110kV和220kV有效接地电力网中不接地变压器的中性点过电压保护。
为使110kV、220 kV变电站内的变压器中性点设备性能可靠、安装调试及操作方便、布置简洁美观，巨亿电气还推出集变压器中性点棒间隙、间隙电流互感器、隔离开关、避雷器、端子箱及安装支架等电气设备于一体的变压器中性点成套设备。
用户可自主选用纯间隙的变压器中性点过电压保护方案，也可选用间隙与避雷器并联工作，协同保护的方案。
避雷器与隔离开关可根据工程需要，灵活组配。
隔离开关的操动机构可选择手动或电动方式。
所有产品的电气及机械性能均在出厂前完成全套的调试与检测，亦可方便的在使用现场进行再校正。
环境条件2.1 适用于户内、户外；2.2 环境温度：不低于-50℃，不高于+50℃；2.3 相对湿度：不大于95%（25℃）；2.4 海拔高度：不超过2000m，超过2000m可根据实际情况特殊定制。
2.5 地震烈度7度及以下地区；最大风速不超过35m/S；2.6 安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。
2.7 不适用于非水平安装的场所。
AL-JXB系列变压器中性点间隙接地保护成套装置一、概述110kV、220kV、330kV是供电网络的主要电压等级，其中性点一般采用直接接地方式，由于继电保护整定配置及防止通讯干扰等方面的要求，同时为了限制单相短路电流，其中有部分变压器采用中性点不接地方式。
在这种运行方式下，由于雷击、单相接地短路故障等会造成中性点过电压，而且变压器大多是分级绝缘，因此过电压对中性点的绝缘造成很大威胁，须对其设置保护装置防止事故发生。
在我国110kV-330kV的电力系统中，变压器中性点保护主要采用避雷器和保护间隙并联运行的方式，也称主变中性点接地组合设备。
AL-JXB变压器中性点间隙接地保护成套装置通过将避雷器和间隙配合使用，利用了间隙放电的放电时延和金属氧化物避雷器无放电时延的特性，实现了高频瞬态过电压（雷击过电压、操作谐波过电压）下，避雷器动作，间隙不动作；工频过电压（单相接地过电压）下，间隙动作，实现快速保护。
另外，间隙和避雷器的伏秒曲线应在变压器绝缘伏安特性曲线之下，以实现与变压器的绝缘配合，保护变压器绝缘。
AL-JXB变压器中性点间隙接地保护成套装置严格按照DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB311.1-1997《高压输变电设备的绝缘配合》、《防止电力生产重大事故的25项重点要求》辅导教材中有关棒间隙的技术要求等国家及行业标准的有关规定进行设计、制造。
适用于110kV、220kV、330kV有效接地系统中不接地变压器的中性点过电压保护。
针对这种需求，我公司研发、生产了AL-JXB系列变压器中性点间隙接地保护成套装置（主变中性点接地组合设备）。
装置采用氧化锌避雷器加并联间隙的保护方式，适用于110KV、220KV、330KV、电力变压器的中性点，不仅可以保护变压器中性点绝缘免受雷电过电压和工频暂态过电压的损坏，还可实现变压器中性点接地运行或不接地运行两种不同运行方式的自由切换。
中性点成套装置也被称为中性点成套保护装置、中性点间隙保护成套装置、变压器中性点间隙接地保护装置、间隙保护等等。
中性点成套装置主要用于110KV、220KV和330KV变压器中性点过电压保护。
一、中性点成套装置的功能AL-JXB型中性点成套装置专用于电力变压器中性点，以实现变压器中性点接地运行或不接地运行两种不同的运行方式；避免由于系统故障引发变压器中性点电压升高对变压器本体造成损害。
二、中性点成套装置的组成部分1、放电间隙中性点成套装置间隙放电电极主要有两种形式：棒形放电电极和球形放电电极。
球间隙为均匀电场放电电压稳定，分散性小保护性能好、现场调试比较容易，用户可根据自己地区情况现场调试；而棒间隙尖顶特别难对准，所以现场调试难度大。
球间隙采用不锈钢球表面镀银、成本高并且固定要求高，所以许多厂家为降低成本而采用棒间隙，忽略了使用效果。
2、电流互感器电流互感器选用：采用环氧树脂浇注的干式电流互感器。
电流互感器装在不锈钢箱体里，不受环境气候影响，使用寿命长，使保护不会出现误动或拒动且稳定可靠。
3、避雷器避雷器作为中性点成套装置的可选项。
4、隔离开关隔离开关包括手动隔离开关和电动隔离开关两种。
5、操作机构中兴点成套装置的操作机构也是选配项，主要包括电动操作机构和手动操作机构两种。
6、底座另外中性点成套装置也可选配避雷器在线监测器、支柱等等。
三、设备接线原理图四、安装尺寸五、中性点成套装置外形图六、中兴点成套装置安装要求1、设备可利用底座的4个安装孔进行吊装，不得把吊绳捆绑在瓷柱上，防止损坏设备。
2、固定操作机构的槽钢支架和由操作机构到隔离开关导电杆转轴的钢管，不在本装置的供货范围内。
均由安装单位现场制作，长度、尺寸现场确定。
3、设备应可靠接地。
4、产品的外形及尺寸以实际供货为准。
5、隔离开关的安装可参照附件GW8系列中性点隔离开关的安装说明进行。
