110～220kV变压器中性点保护间隙距离计算选择摘要：根据过电压及绝缘配合要求，总结110～220kV变压器中性点保护间隙的整定计算原则，根据目前电力系统实际情况，计算110～220kV变压器中性点保护间隙可调范围值，并提出保护间隙可调范围通用设计值，以供设计单位及中性点设备厂家参考。
关键词：变压器中心点保护间隙；棒间隙距离；过电压及绝缘配合中图分类号：0 引言电力系统中110～220kV变压器中性点可采用直接接地方式，部分变压器中性点根据运行要求也可采用不接地方式。
为防止在有效接地系统中偶然出现局部不接地系统，并产生较高工频过电压损害变压器中性点绝缘，110～220kV不接地变压器的中性点应采用水平布置的棒间隙保护，当因接地故障形成局部不接地系统时，该间隙应动作。
当系统以有效接地系统方式运行发生单相接地故障时，该间隙不应动作。
该间隙距离还应兼顾雷电过电压下保护变压器中性点标准分级绝缘的要求。
保护间隙虽有限制过电压的能力，但其熄弧能力差，实际工程中常采用在保护间隙旁边并联金属氧化物避雷器，避雷器作为雷电冲击过电压主保护，保护间隙为后备保护。
另外，保护间隙的工频击穿电压还应与避雷器持续运行电压配合，以免避雷器长时间运行在中性点工频过电压下而被损坏。
1 变压器中性点过电压110～220kV变压器中性点采用经隔离开关接地，并配置与隔离开关并联的中性点避雷器及放电间隙，其典型电气接线示意见图1。
当中性点隔离开关处于合闸位置时，变压器中性点为直接接地；当中性点隔离开关处于分闸位置时，变压器中性点为经棒间隙接地。
图1 110～220kV变压器中性点成套装置接线示意图（1）侵入雷电波过电压。

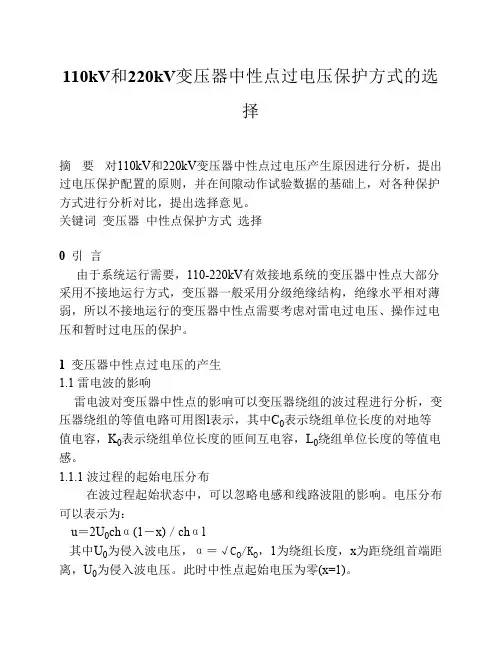

当雷击线路时，雷电冲击波侵入变压器，在三相同时进波时，变压器不接地的中性点类似于开路情况，在中性点产生的雷电过电压最严重情况可达波幅值的2倍。
此过电压会对分级绝缘的变压器中性点造成危害。
此情况下，宜优先装设无间隙金属氧化物避雷器MOA作为主保护，间隙可作为后备保护。

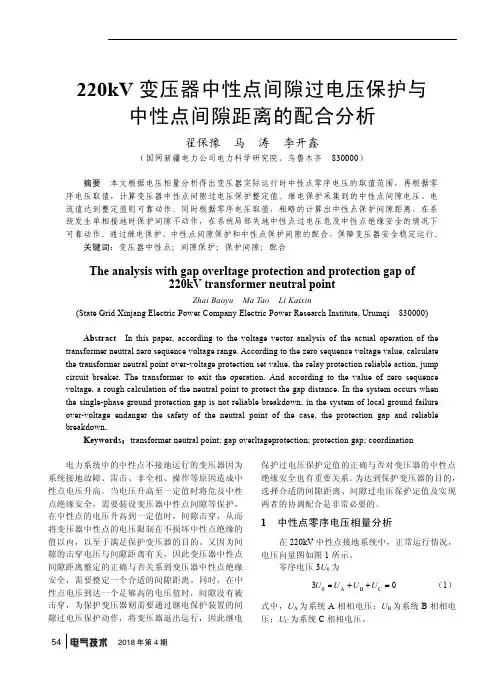

2018年第4期54220kV 变压器中性点间隙过电压保护与中性点间隙距离的配合分析翟保豫 马 涛 李开鑫（国网新疆电力公司电力科学研究院、乌鲁木齐 830000）摘要 本文根据电压相量分析得出变压器实际运行时中性点零序电压的取值范围，再根据零序电压取值，计算变压器中性点间隙过电压保护整定值。
继电保护采集到的中性点间隙电压、电流值达到整定值则可靠动作。
同时根据零序电压取值，粗略的计算出中性点保护间隙距离，在系统发生单相接地时保护间隙不动作，在系统局部失地中性点过电压危及中性点绝缘安全的情况下可靠动作。
通过继电保护、中性点间隙保护和中性点保护间隙的配合，保障变压器安全稳定运行。
关键词：变压器中性点；间隙保护；保护间隙；配合The analysis with gap overltage protection and protection gap of220kV transformer neutral pointZhai Baoyu Ma Tao Li Kaixin(State Grid Xinjang Electric Power Company Electric Power Research Institute, Urumqi 830000)Abstract In this paper, according to the voltage vector analysis of the actual operation of the transformer neutral zero sequence voltage range. According to the zero sequence voltage value, calculate the transformer neutral point over-voltage protection set value, the relay protection reliable action, jump circuit breaker. The transformer to exit the operation. And according to the value of zero sequence voltage, a rough calculation of the neutral point to protect the gap distance. In the system occurs when the single-phase ground protection gap is not reliable breakdown, in the system of local ground failure over-voltage endanger the safety of the neutral point of the case, the protection gap and reliable breakdown.Keywords ：transformer neutral point; gap overltageprotection; protection gap; coordination电力系统中的中性点不接地运行的变压器因为系统接地故障、雷击、非全相、操作等原因造成中性点电压升高。
第47卷第5期化工自动化及仪表413110kV 变压器中性点间隙保护的配置与整定杨帛润邵梦宇（中国石油大庆炼化公司电仪运行中心电气三车间）摘要计算分析某炼化变11034主变压器中性点不接地时的过电压,根据国家电网公司和电力规程对变压器中性点保护的规定，拆除原有中性点仅为避雷器的保护形式，提出采用间隙保护与避雷器相互并联的中性点保护方式,并确定了间隙距离。
通过继电保护定值的整定，保障了变压器在系统发生单相接地、非全相分合闸或雷电冲击时,均能安全稳定运行。
关键词变压器中性点单相接地非全相操作过电压间隙保护并联避雷器间隙距离继电保护定值整定中图分类号 TQ0&3+.1文献标识码 B 文章编号 1000-3932 （2020 ）05-0413-04某炼化变11034的1#、2#、4#主变压器为分级 绝缘，中性点采用接地刀闸并联避雷器的保护方式，这种方式仅能对雷电冲击产生的高电压进行保护,对于电力系统中单相接地、非全相操 作过电压等造成的中性点过电压起不到保护作用⑴。
当中性点电压升高至一定程度时,将严重 威胁中性点绝缘的安全，无法实现保护变压器的目的。
《国家电网公司十八项电网反事故措施》规 定：为防止有效接地系统中出现孤立不接地系统，并产生较高工频过电压的异常工况，110〜22034不接地变压器中性点过电压保护应采用间 隙保护方式。
对于11034变压器，当中性点绝缘的 冲击耐受电压小于18534时，还应在间隙旁并联金属氧化物避雷器。
DL/T 620—1997《交流电气装置的过电压保 护和绝缘配合》规定：应避免在11034及22034有效接地系统中偶然形成局部不接地，并产生较高的工频过电压。
对可能形成这种局部系统%低压侧有电源的11034及22034变压器不接地的中性点应装设间隙。
因此，为了保护变压器中性点绝缘不被过电压击穿，应选择合适的间隙保护并联避雷器的保护方式。
1变压器中性点间隙保护的配置变压器中性点间隙保护结构原理如图1所示，放电间隙%避雷器和接地隔离开关并联配置。
附件1220kV与110kV变压器中性点接地方式安排与间隙保护配置及整定要求一、变压器中性点接地方式安排要求110kV～220kV电网变压器中性点接地运行方式安排应满足变压器中性点绝缘承受要求，并尽量保持变电站的零序阻抗基本不变且系统任何短路点的零序综合阻抗不大于正序综合阻抗的三倍。
1.自耦变压器中性点必须直接接地或经小电抗接地。
2.没有改造的薄绝缘变压器中性点宜直接接地运行。
3.220kV变压器1）220kV变压器110kV侧中性点绝缘等级为35kV时，220kV侧、110kV侧中性点应直接接地运行。
2）变压器的220kV、110kV侧中性点接地方式宜相同。
3）220kV厂站宜按一台变压器中性点直接接地运行。
4）有两台及以上变压器的220kV厂站，220kV或110kV 侧母线任意一侧或两侧分列运行时，每一段母线上应保持一台变压器中性点直接接地运行。
4.110kV变压器1）110kV变压器110kV中性点绝缘等级为66kV时，中性点可不直接接地运行。
2）110kV中性点绝缘等级是44kV及以下的变压器，中性点宜直接接地运行。
3）发电厂或中、低压侧有电源的变电站，厂站内宜保持一台变压器中性点直接接地运行。
4）无地区电源供电的终端变压器中性点不宜直接接地运行。
二、变压器中性点间隙零序过流、零序过电压保护配置及整定要求间隙零序过电压应取PT开口三角电压；间隙零序电流应取中性点间隙专用CT；间隙零序电压、零序电流宜各按两时限配置；对于全绝缘变压器或中性点放电间隙满足取消条件的变压器（例如：中低压侧无电源且中性点绝缘等级为66kV 的110kV变压器），间隙零序过流保护应退出，间隙零序过电压保护可保留。
1.间隙保护动作逻辑一（推荐）变压器间隙零序过电压元件单独经较短延时T1出口；变压器间隙零序过流和零序过电压元件组成“或门”逻辑，经较长延时T2出口；逻辑简图如图1所示：图1 间隙保护逻辑一简图间隙保护动作时间整定要求如下：1）变压器间隙零序过电压保护动作跳变压器时间应满足变压器中性点绝缘承受能力要求。
QB/YW云南电网公司发布目 次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 内容与方法 (1)4.1主变压器中性点接地方式要求 (1)4.2主变压器中性点过电压保护（一次部分）配置和使用要求 (1)4.3主变压器中性点过电压保护（二次部分）配置和与主变压器中性点过电压保护（一次部分）配合使用要求 (2)4.4其他相关问题及要求 (3)5 检查与考核 (3)6 附录 (3)附录A（规范性附录）中性点间隙安装方式的指导意见 (3)前 言本标准是根据国家和电力行业相关标准，并在原云南电网公司《220kV和110kV主变压器中性点过电压保护配置与使用意见（试行）》（云电生〔2005〕98号）的基础上修订而成。
本标准发布实施后，原公司的《220kV和110kV主变压器中性点过电压保护配置与使用意见（试行）》（云电生〔2005〕98号）予以废止。
本标准由云南电网公司生产技术部提出并归口。
本标准起草部门：云南电网公司生产技术部。
本标准主要起草人：龚闯、沈龙、姜虹云。
本标准主要审核人：赵建宁、薛武、周海、魏杰。
本标准由廖泽龙批准。
本标准由云南电网公司生产技术部负责解释。
220kV和110kV主变压器中性点过电压保护配置与使用意见1 范围为了规范云南电网220kV和110kV主变压器中性点过电压保护的配置与使用，特制定本标准。
本标准适用于云南电网220kV和110kV主变压器中性点过电压保护的配置与使用的管理。
2 规范性引用文件下列文件中的条款通过本标准的引用而构成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
2.1 220-500kV电网继电保护装置运行整定规程（DL/T 559-94）2.2 3-110kV电网继电保护装置运行整定规程（DL/T 584-95）3 术语和定义无4 内容与方法4.1 主变压器中性点接地方式要求4.1.1 自耦变压器中性点必须直接接地运行。

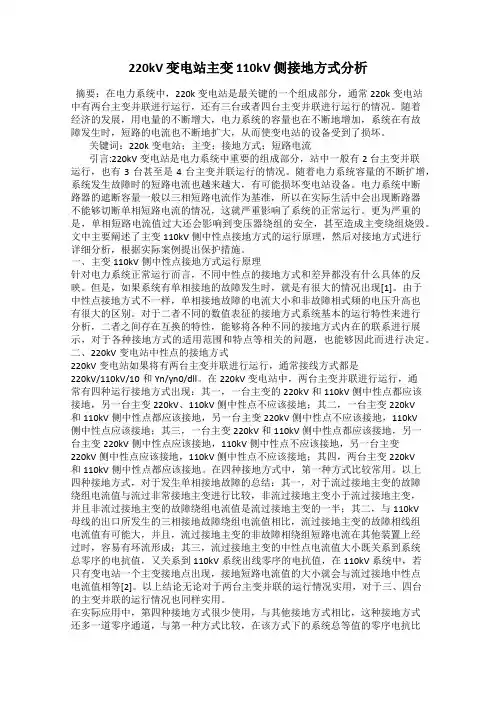

220kV 变电站主变 110kV 侧接地方式分析摘要：在电力系统中，220k变电站是最关键的一个组成部分，通常220k变电站中有两台主变并联进行运行，还有三台或者四台主变并联进行运行的情况。
