永磁同步电机控制系统结构原理

完美格式整理版

学习好帮手 交流永磁同步电机结构与工作原理

2．1．1交流永磁同步电机的结构

永磁同步电机的种类繁多，按照定子绕组感应电动势的波形的不同，可以分为正

弦波永磁同步电机(PMSM)和梯形波永磁同步电机(BLDC)【261。正弦波永磁同步电机

定子由三相绕组以及铁芯构成，电枢绕组常以Y型连接，采用短距分布绕组；气隙场

设计为正弦波，以产生正弦波反电动势；转子采用永磁体代替电励磁，根据永磁体在

转子上的安装位置不同，正弦波永磁同步电机又分为三类：凸装式、嵌入式和内埋式。

本文中采用的电机为凸装式正弦波永磁同步电机，结构如图2一l所示，定子绕组一

般制成多相，转子由永久磁钢按一定对数组成，本系统的电机转子磁极对数为两对，

则电机转速为n=60f／p，f为电流频率，P为极对数。 完美格式整理版

学习好帮手

图2一l凸装式正弦波永磁同步电机结构图

目前，三相同步电机现在主要有两种控制方式，一种是他控式(又称为频率开环

控制)；另一种是自控式(又称为频率闭环控制)[27】。他控式方式主要是通过独立控

N#l-部电源频率的方式来调节转子的转速不需要知道转子的位置信息，经常采用恒压

频比的开环控制方案。自控式永磁同步电机也是通过改变外部电源的频率来调节转子

的转速，与他控式不同，外部电源频率的改变是和转子的位置信息是有关联的，转子 完美格式整理版

学习好帮手 转速越高，定子通电频率就越高，转子的转速是通过改变定子绕组外加电压(或电流)

精品文档

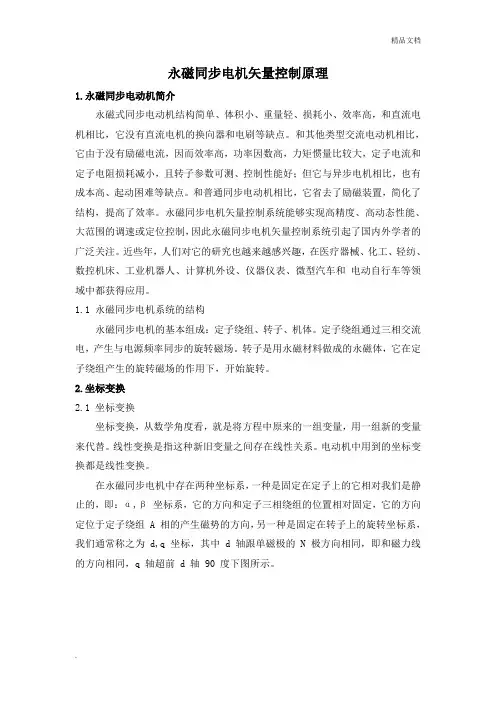

. 永磁同步电机矢量控制原理

1.永磁同步电动机简介

永磁式同步电动机结构简单、体积小、重量轻、损耗小、效率高，和直流电机相比，它没有直流电机的换向器和电刷等缺点。和其他类型交流电动机相比，它由于没有励磁电流，因而效率高，功率因数高，力矩惯量比较大，定子电流和定子电阻损耗减小，且转子参数可测、控制性能好；但它与异步电机相比，也有成本高、起动困难等缺点。和普通同步电动机相比，它省去了励磁装置，简化了结构，提高了效率。永磁同步电机矢量控制系统能够实现高精度、高动态性能、大范围的调速或定位控制，因此永磁同步电机矢量控制系统引起了国内外学者的广泛关注。近些年，人们对它的研究也越来越感兴趣，在医疗器械、化工、轻纺、数控机床、工业机器人、计算机外设、仪器仪表、微型汽车和 电动自行车等领域中都获得应用。

1.1 永磁同步电机系统的结构

永磁同步电机的基本组成：定子绕组、转子、机体。定子绕组通过三相交流电，产生与电源频率同步的旋转磁场。转子是用永磁材料做成的永磁体，它在定子绕组产生的旋转磁场的作用下，开始旋转。

2.坐标变换

2.1 坐标变换

坐标变换，从数学角度看，就是将方程中原来的一组变量，用一组新的变量来代替。线性变换是指这种新旧变量之间存在线性关系。电动机中用到的坐标变换都是线性变换。

在永磁同步电机中存在两种坐标系，一种是固定在定子上的它相对我们是静止的，即：α,β 坐标系，它的方向和定子三相绕组的位置相对固定，它的方向定位于定子绕组 A 相的产生磁势的方向，另一种是固定在转子上的旋转坐标系，我们通常称之为 d,q坐标，其中 d 轴跟单磁极的 N 极方向相同，即和磁力线的方向相同，q 轴超前 d 轴 90 度下图所示。

精品文档

.

在矢量控制中，我们获取的是定子绕组上的三相电流，所以我们还需要做的一个问题是怎么把三相电流产生的电流矢量等效到α,β坐标系中和 d,q 坐标系中去。

先讨论α,β坐标系和 A，B，C 三相之间的变换（以电流为例）。

永磁同步电机驱动控制系统的设计与实现

近年来，电动汽车成为了汽车市场的新宠。而永磁同步电机则成为了电动汽车中最为优秀的一种电机类型。永磁同步电机具有高效率、高功率密度、高转速、低噪音、抗干扰等优点，成为电动汽车中主流的驱动电机类型。本文将重点介绍永磁同步电机驱动控制系统的设计与实现。

1. 永磁同步电机的原理与分类

永磁同步电机是一种同步电机，其工作原理与感应电机类似，但与感应电机相比，永磁同步电机具有更高的效率和更高的功率密度。永磁同步电机根据转子结构和磁场分布方式的不同，可以分为内转子型和外转子型两种类型。

2. 永磁同步电机驱动系统的组成

永磁同步电机的驱动系统由电机驱动器、转子位置传感器、控制器和电源组成。其中，电机驱动器是永磁同步电机的重要部分，它将电源的直流电转换为交流电，以驱动永磁同步电机运转。转子位置传感器用于实时检测永磁同步电机的转子位置和速度信息，控制器则根据转子位置和速度信息，计算出电机所需的转矩和电流，并将其输出给电机驱动器控制永磁同步电机的转速和转矩。电源则为整个系统提供供电，保证系统正常运作。

3. 永磁同步电机驱动控制系统的设计

（1）电机驱动器的设计

电机驱动器是永磁同步电机驱动控制系统中的核心部分。常见的电机驱动器包括直接式和间接式两种类型。其中，直接式电机驱动器具有结构简单、效率高、体积小等优点，被越来越多的厂商所采用。在永磁同步电机驱动控制系统的设计中，直接式电机驱动器可选择使用三相桥式变流器或NPC(Neutral Point Clamped)逆变器。三相桥式变流器结构简单，控制方便，是目前应用最为广泛的一种电机驱动器类型；NPC逆变器则由于其更高的效率和更低的谐波含量，被越来越多的厂商所倾向。

（2）转子位置传感器的设计

转子位置传感器用于实时检测永磁同步电机的转子位置和速度信息。常用的转子位置传感器包括霍尔传感器、编码器、绝对值编码器等。其中，霍尔传感器具有体积小、价格低廉、安装方便等优点，但由于其精度较低，一般应用于电动自行车等简单的应用场合；编码器具有较高的精度和稳定性，广泛应用于电动汽车等高端应用场合。
