永磁同步电机工作原理及控制策略

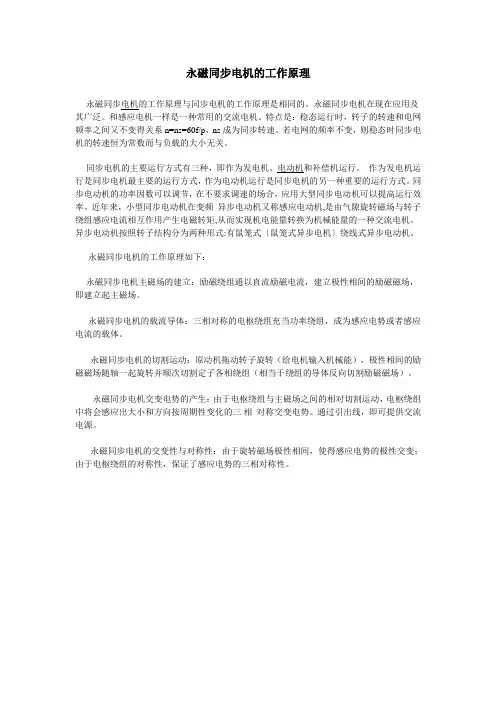

永磁同步电机的工作原理

永磁同步电机的工作原理与同步电机的工作原理是相同的。永磁同步电机在现在应用及其广泛。和感应电机一样是一种常用的交流电机。特点是：稳态运行时，转子的转速和电网频率之间又不变得关系n=ns=60f/p，ns成为同步转速。若电网的频率不变，则稳态时同步电机的转速恒为常数而与负载的大小无关。

同步电机的主要运行方式有三种，即作为发电机、电动机和补偿机运行。 作为发电机运行是同步电机最主要的运行方式，作为电动机运行是同步电机的另一种重要的运行方式。同步电动机的功率因数可以调节，在不要求调速的场合，应用大型同步电动机可以提高运行效率。近年来，小型同步电动机在变频 异步电动机又称感应电动机,是由气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩,从而实现机电能量转换为机械能量的一种交流电机。

异步电动机按照转子结构分为两种形式:有鼠笼式〔鼠笼式异步电机〕绕线式异步电动机。

永磁同步电机的工作原理如下：

永磁同步电机主磁场的建立：励磁绕组通以直流励磁电流，建立极性相间的励磁磁场，即建立起主磁场。

永磁同步电机的载流导体：三相对称的电枢绕组充当功率绕组，成为感应电势或者感应电流的载体。

永磁同步电机的切割运动：原动机拖动转子旋转（给电机输入机械能），极性相间的励磁磁场随轴一起旋转并顺次切割定子各相绕组（相当于绕组的导体反向切割励磁磁场）。

永磁同步电机交变电势的产生：由于电枢绕组与主磁场之间的相对切割运动，电枢绕组中将会感应出大小和方向按周期性变化的三 相 对称交变电势。通过引出线，即可提供交流电源。

永磁同步电机的交变性与对称性：由于旋转磁场极性相间，使得感应电势的极性交变；由于电枢绕组的对称性，保证了感应电势的三相对称性。

下一篇：限压式变量叶片泵的特性曲线

精品文档

. 永磁同步电机矢量控制原理

1.永磁同步电动机简介

永磁式同步电动机结构简单、体积小、重量轻、损耗小、效率高，和直流电机相比，它没有直流电机的换向器和电刷等缺点。和其他类型交流电动机相比，它由于没有励磁电流，因而效率高，功率因数高，力矩惯量比较大，定子电流和定子电阻损耗减小，且转子参数可测、控制性能好；但它与异步电机相比，也有成本高、起动困难等缺点。和普通同步电动机相比，它省去了励磁装置，简化了结构，提高了效率。永磁同步电机矢量控制系统能够实现高精度、高动态性能、大范围的调速或定位控制，因此永磁同步电机矢量控制系统引起了国内外学者的广泛关注。近些年，人们对它的研究也越来越感兴趣，在医疗器械、化工、轻纺、数控机床、工业机器人、计算机外设、仪器仪表、微型汽车和 电动自行车等领域中都获得应用。

1.1 永磁同步电机系统的结构

永磁同步电机的基本组成：定子绕组、转子、机体。定子绕组通过三相交流电，产生与电源频率同步的旋转磁场。转子是用永磁材料做成的永磁体，它在定子绕组产生的旋转磁场的作用下，开始旋转。

2.坐标变换

2.1 坐标变换

坐标变换，从数学角度看，就是将方程中原来的一组变量，用一组新的变量来代替。线性变换是指这种新旧变量之间存在线性关系。电动机中用到的坐标变换都是线性变换。

在永磁同步电机中存在两种坐标系，一种是固定在定子上的它相对我们是静止的，即：α,β 坐标系，它的方向和定子三相绕组的位置相对固定，它的方向定位于定子绕组 A 相的产生磁势的方向，另一种是固定在转子上的旋转坐标系，我们通常称之为 d,q坐标，其中 d 轴跟单磁极的 N 极方向相同，即和磁力线的方向相同，q 轴超前 d 轴 90 度下图所示。

精品文档

.

在矢量控制中，我们获取的是定子绕组上的三相电流，所以我们还需要做的一个问题是怎么把三相电流产生的电流矢量等效到α,β坐标系中和 d,q 坐标系中去。

先讨论α,β坐标系和 A，B，C 三相之间的变换（以电流为例）。

永磁同步电机工作原理

同步电机是电力系统的心脏，它是一种集旋转与静止、电磁变化与机械运动于一体，实现电能与机械能变换的元件，其动态性能十分复杂，而且其动态性能又对全电力系统的动态性能有极大影响。特点是：稳态运行时，转子的转速和电网频率之间有不变的关系n=n=60f/p，其中f为电网频率，p为电机的极对数，n称为同步转速。若电网的频率不变，则稳态时同步电机的转速恒为常数而与负载的大小无关。同步电机分为同步发电机和同步电动机。现代发电厂中的交流机以同步发电机为主。

主磁场的建立

励磁绕组通以直流励磁电流，建立极性相间的励磁磁场，即建立起主磁场。

载流导体

三相对称的电枢绕组充当功率绕组，成为感应电势或者感应电流的载体。

切割运动

原动机拖动转子旋转(给电机输入机械能)，极性相间的励磁磁场随轴一起旋转并顺次切割定子各相绕组(相当于绕组的导体反向切割励磁磁场)。

交变电势的产生

由于电枢绕组与主磁场之间的相对切割运动，电枢绕组中将会感应出大小和方向按周期性变化的三相对称交变电势。通过引出线，即可提供交流电源。

交变性与对称性 由于旋转磁场极性相间，使得感应电势的极性交变;由于电枢绕组的对称性，保证了感应电势的三相对称性。

同步电机的主要运行方式有三种，即作为发电机、电动机和补偿机运行。

作为发电机运行是同步电机最主要的运行方式。

作为电动机运行是同步电机的另一种重要的运行方式。同步电动机的功率因数可以调节，在不要求调速的场合，应用大型同步电动机可以提高运行效率。小型同步电动机在变频调速系统中开始得到较多地应用。

同步电机还可以接于电网作为同步补偿机。这时电机不带任何机械负载，靠调节转子中的励磁电流向电网发出所需的感性或者容性无功功率，以达到改善电网功率因数或者调节电网电压的目的。

同步发电机和其它类型的旋转电机一样，由固定的定子和可旋转的转子两大部分组成。一般分为转场式同步电机和转枢式同步电机。

最常用的是转场式同步发电机,其定子铁心的内圆均匀散布着定子槽，槽内嵌放着按规律排列的三相对称绕组。这种同步电机的定子又称为电枢，定子铁心和绕组又称为电枢铁心和电枢绕组。

永磁同步电机的工作原理

永磁同步电机的工作原理与同步电机的工作原理是相同的。永磁同步电机在现在应用及其广泛。和感应电机一样是一种常用的交流电机。特点是：稳态运行时，转子的转速和电网频率之间又不变得关系n=ns=60f/p，ns成为同步转速。若电网的频率不变，则稳态时同步电机的转速恒为常数而与负载的大小无关。

同步电机的主要运行方式有三种，即作为发电机、电动机和补偿机运行。 作为发电机运行是同步电机最主要的运行方式，作为电动机运行是同步电机的另一种重要的运行方式。同步电动机的功率因数可以调节，在不要求调速的场合，应用大型同步电动机可以提高运行效率。近年来，小型同步电动机在变频 异步电动机又称感应电动机,是由气隙旋转磁场与转子绕组感应电流相互作用产生电磁转矩,从而实现机电能量转换为机械能量的一种交流电机。

异步电动机按照转子结构分为两种形式:有鼠笼式〔鼠笼式异步电机〕绕线式异步电动机。

永磁同步电机的工作原理如下：

永磁同步电机主磁场的建立：励磁绕组通以直流励磁电流，建立极性相间的励磁磁场，即建立起主磁场。

永磁同步电机的载流导体：三相对称的电枢绕组充当功率绕组，成为感应电势或者感应电流的载体。

永磁同步电机的切割运动：原动机拖动转子旋转（给电机输入机械能），极性相间的励磁磁场随轴一起旋转并顺次切割定子各相绕组（相当于绕组的导体反向切割励磁磁场）。

永磁同步电机交变电势的产生：由于电枢绕组与主磁场之间的相对切割运动，电枢绕组中将会感应出大小和方向按周期性变化的三 相 对称交变电势。通过引出线，即可提供交流电源。

永磁同步电机的交变性与对称性：由于旋转磁场极性相间，使得感应电势的极性交变；由于电枢绕组的对称性，保证了感应电势的三相对称性。
