环氧树脂导热报告

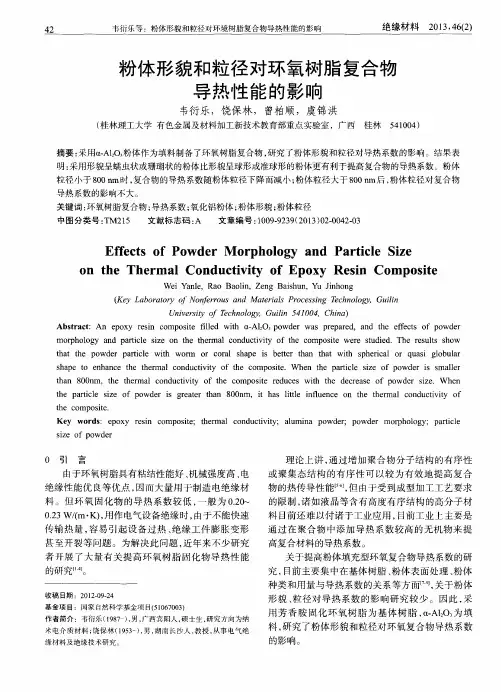

４２　韦衍乐等：粉体形貌和粒径对环境树脂复合物导热性能的影响　绝缘材料　２０１３，４６（２）　

粉体形貌和粒径对环氧树脂复合物　

导热性能的影响　

韦衍乐，饶保林，曾柏顺，虞锦洪　

（桂林理工大学有色金属及材料加工新技术教育部重点实验室，广西桂林５４　１　００４）　

摘要：采用　．Ａ１　Ｏ，粉体作为填料制备了环氧树脂复合物，研究了粉体形貌和粒径对导热系数的影响。结果表　明：采用形貌呈蠕虫状或珊瑚状的粉体比形貌呈球形或准球形的粉体更有利于提高复合物的导热系数。粉体　粒径小于８００ｎｍ时，复合物的导热系数随粉体粒径下降而减小；粉体粒径大于８００ｎｍ后，粉体粒径对复合物　导热系数的影响不大。　关键词：环氧树脂复合物；导热系数；氧化铝粉体；粉体形貌；粉体粒径　

中图分类号：ＴＭ２１５　文献标志码：Ａ　文章编号：１００９．９２３９（２０１３）０２—００４２．０３　

Ｅｆｆｅｃｔｓ　ｏｆ　Ｐｏｗｄｅｒ　Ｍｏｒｐｈｏｌｏｇｙ　ａｎｄ　Ｐａｒｔｉｃｌｅ　Ｓｉｚｅ　

ｏｎ　ｔｈｅ　Ｔｈｅｒｍａｌ　Ｃｏｎｄｕｃｔｉｖｉｔｙ　ｏｆ　Ｅｐｏｘｙ　Ｒｅｓｉｎ　Ｃｏｍｐｏｓｉｔｅ　

Ｗｅｉ　Ｙａｎｌｅ，Ｒａｏ　Ｂａｏｌｉｎ，Ｚｅｎｇ　Ｂａｉｓｈｕｎ，Ｙｕ　Ｊｉｎｈｏｎｇ　

（Ｋ　Ｌａｂｏｒａｔｏｒｙ　ｏｆ　Ｎｏｎｆｅｒｒｏｕｓ　ａｎｄ　Ｍａｔｅｒｉａｌｓ　Ｐｒｏｃｅｓｓｉｎｇ　Ｔｅｃｈｎｏｌｏｇｙ，Ｇｕｉｌｉｎ　

Ｕｎｉｖｅｒｓｉｔｙ　ｏｆ　Ｔｅｃｈｎｏｌｏｇｙ，Ｇｕｉｌｉｎ　５４１００４，Ｃｈｉｎａ）　Ａｂｓｔｒａｃｔ：Ａｎ　ｅｐｏｘｙ　ｒｅｓｉｎ　ｃｏｍｐｏｓｉｔｅ　ｆｉｌｌｅｄ　ｗｉｔｈ　Ｃｃ—Ａｌ２Ｏ３　ｐｏｗｄｅｒ　ｗａｓ　ｐｒｅｐａｒｅｄ　ａｎｄ　ｔｈｅ　ｅｆｆｅｃｔｓ　ｏｆ　ｐｏｗｄｅｒ　ｍｏｒｐｈｏｌｏｇｙ　ａｎｄ　ｐａｒｔｉｃｌｅ　ｓｉｚｅ　ｏｎ　ｔｈｅ　ｔｈｅｒｍａｌ　ｃｏｎｄｕｃｔｉｖｉｔｙ　ｏｆ　ｔｈｅ　ｃｏｍｐｏｓｉｔｅ　ｗｅｒｅ　ｓｔｕｄｉｅｄ．Ｔｈｅ　ｒｅｓｕｌｔｓ　ｓｈｏｗ　

Rev:A/0

在检验项中如有一项不良程度为CR或MA，则该项判为NG，有一项或以上判NG则该批判不合格。标结准果包装检验包装容器有破损，瓶盖未旋紧、密封不良CR资料检验标签标识产品或包装上无标签，或标签上的内容不全（生产厂家、型号、生产日期或批号）CR来料厂商与送货/订单不符MA型号规格与送货/订单不符CR数量核对来料数量与实际应接收数量不符MI来料混有资料中未名列型号的产品 MA有效期核对制造期至到货期超过6个月以上，10个月以下MA制造期至到货期超过10个月以上CR外观检验颜色及形态胶液颜色异常，A胶塑胶（树脂）应为淡蓝色粘稠液体，B胶（固化剂）为无色透明液体胶液分层不均匀，有浑浊、底部有杂质或沉淀CR物理性能相溶性按正常使用要求抽取少量A/B胶液，按配比（1;1）混合成复合样品经抽真空10Min不能达到脱泡标准脱模性135℃×45分钟烘烤后胶体离模困难（轻微）MA135℃×45分钟烘烤后胶体离模困难（严重）CR固化形/色135℃×45分钟烘烤后胶体颜色出现异常MA135℃×45分钟烘烤后胶体不能正常固化MA胶体固化后出现龟裂CR将复合样本在室温下静置4H，样本硬化CR

审核: 批准：供应商：进料日期：检验日期：抽样及允收水准2011-7-14抽检总箱数的10%，再从各箱各抽一罐按正常使用要求进行取样检验

备注说明：□合格 □不合格MA检验类型检验项目检验内容及基准

MA产品型号：进料数量：检验者：

判定

检验结论

0

化工与材料工程学院

毕业论文开题报告

邻苯二甲酸二缩水型环氧树脂的合成

学生学号 08120123

学生姓名 李增鹏

专业班级 高分0801

指导教师 于晓波 讲师

联合指导教师 教 授

完成日期 2012.3.23

吉 林 化 工 学 院

Jilin Institute of Chemical Technology吉林化工学院化工与材料工程学院毕业设计（论文）开题报告

- 1 - 1．课题来源及选题的目的和意义

环氧树脂通常是在呈液态状态下使用的，经常温或加热进行固化，达到最终的使用目的，作为一种液态体系的环氧树脂具有在固化反应过程中收缩率小，其固化物的粘接性，耐热性，耐化学药品性以及机械性能优良的特点，是热固性树脂中应用量最大的一个品种。缺点是耐候性和韧性差，限制了它的使用。环氧树脂具有优异的力学性能、耐热性能以及耐化学腐蚀性能, 是制造高性能复合材料的重要基体之一[ 1~ 4]。环氧树脂按化学结构可大致分为缩水甘油醚类 、缩水甘油酯类、 缩水甘油胺类、 脂环族环氧树脂环氧化烯烃类，近年来还出现了一些新型环氧树脂（如海因环氧树脂，酰亚胺环氧树脂等）， 含无机元素等的其他环氧树脂，（如有机硅环氧树脂以及有机钛环氧树脂等）。其中缩水甘油酯型环氧树脂的品种很多，但工业化生产的主要是苯二甲酸缩水甘油酯和四氢邻苯二甲酸缩水甘油酯及六氢邻苯二甲酸缩水甘油酯。由于分子结构中含有苯环和极性较强的缩水甘油酯键，除含有环氧树脂的通性以外，还具有粘度小、工艺性好、反应活性大、相容性好、粘接强度高、电绝缘性好，良好的耐超低温性、表面光泽度及透光性、耐候性好等特性。可制成性能优良的胶黏剂，具有良好的光固化性和厌氧粘结剂，既可单独使用，也可作稀释剂[5-10]。邻苯二甲酸酐是一种重要的基本有机原料,它是制造增塑剂、聚脂树脂和醇酸树酯的主要原料,还可用于生产医药、染料中间体、涂料、农药、糖精等产品的生产[11]。以苯酐为原料合成的环氧树脂已有一些报道[12-15] 缩水甘油酯型环氧树脂的品种较多，但工业化生产的主要是苯二甲酸缩水甘油酯和四氢邻苯二甲缩水甘油酯及六氢邻苯二甲酸缩水甘油酯。这类环氧树脂的分子中含有极性较强的缩水甘油酯键，因此与缩水甘油醚型环氧树脂相比较，其反应活性大，粘接强度高，可由胺类，酸酐类及咪唑类固化剂固化。

环氧树脂配合比报告

报告编号： 报告日期：

工程名称 施工标段

监理单位 施工单位

施工桩号 工程部位 预应力张拉槽砼

种类 环氧树脂砼 强度 C50 养护条件 空气中

环

氧

树

脂

配

合

比 使用材料情况名称 作用 每方用量（kg/m3） 质量比 砼适配抗压强度

634#环氧树脂 胶结料 205 10 24h 1230kn 60.0mpa

二丁酯 增韧剂 66 3.2 1355kn

也二胺 固化剂 14 0.68 1500kn

PO42.5水泥 填料 379 18.5 48h 1575kn 70.4mpa

中砂 集料 740 36.1 1570kn

5-20mm碎石 集料 1024 50 1605kn

说明 一、 环氧树脂的粗细集料，在使用前应认真用水清洗，并充分烘干或晾干。

二、 环氧树脂砼拌制：

1、 配制环氧树脂胶液（亦称环氧基液）。将环氧树脂、二丁酯、也二胺按比例配合，并充分搅拌均匀即可。

2、 配制环氧砂浆。按比例将水泥、砂子加入环氧基液，并充分搅拌成粘稠状。

3、 配制环氧树脂砼。将碎石按比例加入环氧砂浆，并充分拌合即成环氧砼。

三、 环氧树脂施工注意事项：

1、 环氧树脂材料每次配制数量，应根据施工能力来确定，一般不超过1-2kg，并尽可能做到随用随配，使用时间1小时。

2、 环氧树脂砼一般养护温度20oC+5 oC为宜，养护时间一般2天，夏季施工应避免阳关直接射。

3、 环氧材料大多易挥发，在施工时应避免有害气体对人体造成不良影响，同时要严格注意防火。

结论 该砼配合比粘结力、强度均能满足要求

监理工程师签字

试验： 复核： 主任：
