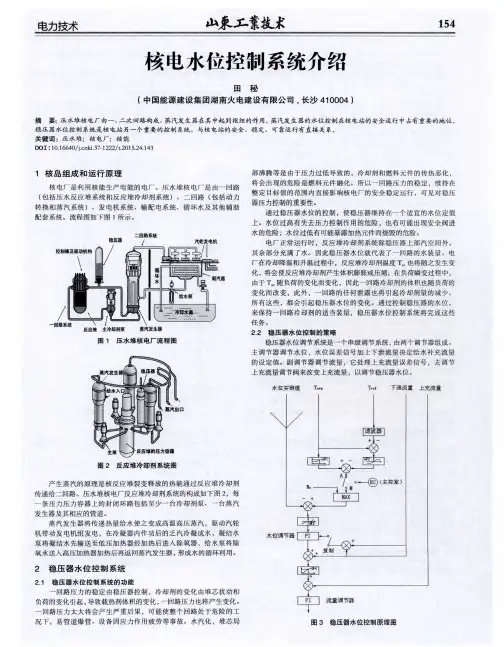

核电水位控制系统介绍

核电厂仪表与控制第一章：1.压水堆核电厂主要由核反应堆、一回路系统、二回路系统和其他辅助系统组成。

2.核电厂仪表与控制系统的功能可以归纳为三种：监视功能、控制功能、保护功能。

3.控制功能包括：1)反应堆控制系统：包括反应性控制、功率水平控制和功率分布控制。

2)蒸汽旁路排放控制系统：为了解决核岛和常规岛发生功率失配而设置的，它是功率控制系统的辅助系统，在常规岛发生短暂事故时，为了不使反应堆停堆，可将其功率由蒸汽旁路排放系统吸收。

3)稳压器压力和液位调节系统：为了调节维持一回路的工作压力不变，同时能保持一回路内水温和化学成分的均匀性。

4)蒸汽发生器水位调节系统：作用是保证使蒸汽发生器二次侧水位维持在整定值上，以便消除各种扰动，保证二回路系统的正常运行。

5)汽轮机调节系统：通过调节汽轮机进气阀对机组实施功率控制和频率控制等。

4.对安全级设备，必须制定清晰、完整、明确的技术规格书，在设计、制造、安装和运行的全过程都根据此规格书检查仪表及其供电设备。

第二章：1.自动控制是一门理论性很强的工程技术学科，自动控制原理是该学科的基础理论。

所谓自动控制就是在没有人直接参加的情况下，利用控制装置使被控制对象自动地按照预定的规律运行或变化。

2.如果系统的输出量与输入量之间不存在反馈，则叫做开环控制系统。

凡是系统输出量对控制作用能有直接影响的系统，都叫做闭环控制系统。

3.一般闭环控制系统：P94.阶跃相应的几个动态性能指标:调节时间Ts：也称为过度过程时间。

指响应曲线从输入信号开始，到最后进入偏离给定值的误差为±5%（或±2%）范围为Δ，并且不再越出这个范围的时间，记作Ts.调节时间是衡量控制系统快速性指标。

衰减比n和衰减率φ：衰减比表示振荡过程衰减的程度，是衡量过度过程稳定程度的动态指标。

5.前馈控制的原理是：当系统受到扰动时，立即从扰动作用取得信息，并以此通过控制器产生控制作用，以消除扰动时被控制量的影响。

1背景介绍CPR1000核电机组核反应堆中产生的热能，通过蒸汽发生器传热管进行热交换，将蒸汽发生器二次侧的水加热并产生饱和蒸汽，所产生的蒸汽用于驱动主汽轮发电机，通过这一过程完成了核能向电能的转换。

设置蒸汽发生器二次侧水位调节，使蒸汽器的二次侧能维持一个合适的水位，确保蒸汽发生器一二次侧的能量能够安全、顺利的传输，以便能保证CPR1000核电机组的安全稳定的运行。

2CPR1000核电机组蒸汽发生器水位调节的目的一般而言每台CPR1000核电机组会设置有3台蒸汽发生器，每台蒸汽发生器都设有独立的水位调节系统，设置水位调节的目的，就是为了维持蒸汽发生器二次侧的水位在需求的整定值上。

水位不能太高，否则将造成蒸汽发生器出口蒸汽含水量超标，加剧汽轮机的冲蚀现象，影响机组的寿命甚至使机组损坏。

而且水位过高还会使得蒸汽发生器内的水装量增加，在蒸汽管道破裂的事故工况下，对堆芯产生过大的冷却而导致反应性事故的发生。

如果破裂事故发生在安全壳内，大量的蒸汽将会导致安全壳的压力、温度快速上升，危害安全壳的密封性。

同样水位也不能过低，否则将会导致蒸汽发生器倒J 形给水管口裸露，可能导致给水管线出现水锤现象，这样堆芯余热的导出功能将恶化。

为了实现以上的功能设置蒸汽发生器水位调节系统和给水泵转速调节系统。

3CPR1000核电机组蒸汽发生器的水位控制系统CPR1000核电机组每台蒸汽发生器都拥有各自独立的水位调节系统，通过改变给水调节阀的开度以改变给水流量从而达到控制水位的目的。

对于每台蒸汽发生器而言，其水位的调节是通过控制进入该蒸汽发生器的给水流量来完成的。

每台蒸汽发生器的正常给水回路设置有两条并列的管线：主给水管线调节阀用于高负荷工况下的水位调节，旁路管线调节阀用于低负荷及机组起停阶段的工况，下面以某核电厂一号机一号蒸汽发生器为例讲述其调节过程，其调节原理图如下图1。

以汽轮机高压缸进汽压力GRE023/024MP 为代表的汽轮机进汽流量，以给水除氧器（ADG ）调节信号为代表的进入给水除氧器（ADG ）的新蒸汽流量，以汽轮机蒸汽旁路系统（GCTc ）的调节信号为代表的排往冷凝器的新蒸汽流量，以上三部分代表二回路的负荷，经函数发生器产生水位整定值，与实测水位的偏差经一个变增益环节后输入到水位调节器，产生给水流量整定值。

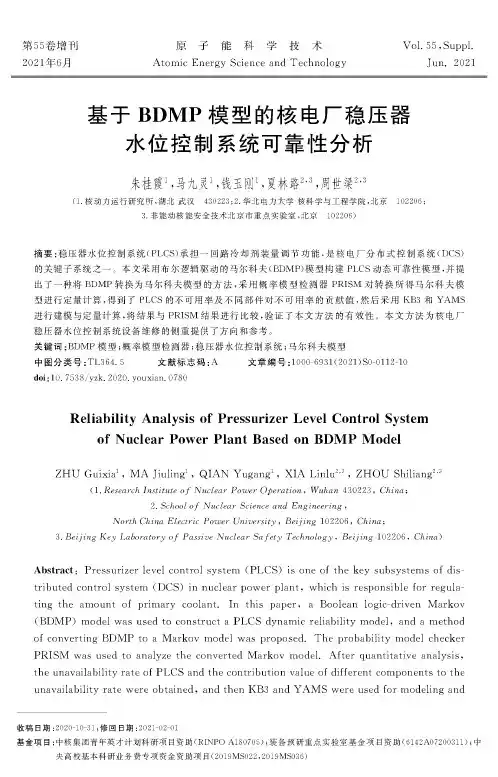

摘要：稳压器水位控制系统(PLCS)承担一回路冷却剂装量调节功能，是核电厂分布式控制系统(DCS)
的关键子系统之一 $本文采用布尔逻辑驱动的马尔科夫(BDMP)模型构建PLCS动态可靠性模型，并提
出了一种将BDMP转换为马尔科夫模型的方法，采用概率模型检测器PRISM对转换所得马尔科夫模
型进行定量计算，得到了 PLCS的不可用率及不同部件对不可用率的贡献值，然后采用KB3和YAMS
3. Beijing Key Laboratory of Passive Nuclear Safety Technology , Beijing 102206, China)
Abstract: Pressurizer level control system (PLCS) is one of the key subsystems of distributedcontrolsystem (DCS)innuclearpowerplant!whichisresponsibleforregulatingthe amountof primary coolant In this paper!a Boolean logic-driven Markov (BDMP) modelwasusedtoconstructaPLCSdynamicreliability model!anda method ofconvertingBDMPtoa Markov modelwasproposed Theprobability modelchecker PRISM was used to analyze the converted Markov model. After quantitative analysis, theunavailabilityrateofPLCSandthecontributionvalueofdiferentcomponentstothe unavailabilityratewereobtained!andthenKB3andYAMSwereusedformodelingand

Science &Technology Vision 科技视界1简介(RPE)、,(、),(TEP)、(TEU)(TEG)。

,。

—4,:(1)RPE001BA;(2)RPE002BA;(3)RPE003BA;(4)RPE011PS。

,,。

1.1反应堆冷却剂疏水箱概述RPE001BA (RPE),R148,-3.0m。

RPE001BA,N 2,。

RPE001BA 2RPE001PO RPE002PO,、,。

RPE001PO RPE002PO RPE001BA ;RAZ031VZ、RPE001VY、001VY RPE005VY RPE004VY RPE001BA 。

1.2反应堆冷却剂疏水箱的启动RPE :001BA ,,026VY 。

:(1)026VY RPE001BA ,REA 20%,1(0.42m);(2)606/607VP,001BA ;(3)601VY TEG ,001BA , 3.5%;(4),601VY 006VY;(5)(,;,)015VP 016VP。

1.3反应堆冷却剂疏水箱液体来源、,RPE,RPE001BA ,:(1);(2)RRA ;(3);(4)。

2反应堆冷却剂疏水箱液位控制RPE001BA ,001MN 002MN,0.42~0.64m。

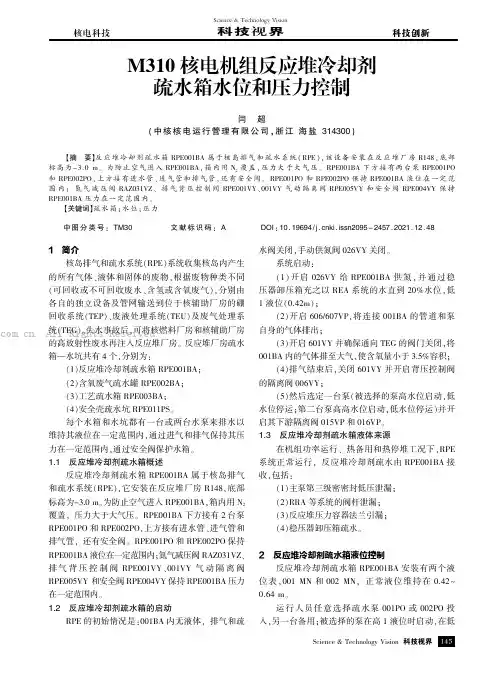

001PO 002PO ,;1,M310核电机组反应堆冷却剂疏水箱水位和压力控制闫超(中核核电运行管理有限公司,浙江海盐314300)【摘要】反应堆冷却剂疏水箱RPE001BA 属于核岛排气和疏水系统(RPE ),该设备安装在反应堆厂房R148,底部标高为-3.0m 。

为防止空气进入RPE001BA ,箱内用N 2覆盖,压力大于大气压。

RPE001BA 下方接有两台泵RPE001PO 和RPE002PO ,上方接有进水管、进气管和排气管,还有安全阀。

RPE001PO 和RPE002PO 保持RPE001BA 液位在一定范围内;氮气减压阀RAZ031VZ 、排气背压控制阀RPE001VY 、001VY 气动隔离阀RPE005VY 和安全阀RPE004VY 保持RPE001BA 压力在一定范围内。

Science &Technology Vision科技视界1蒸汽发生器水位控制系统的重要性核电厂蒸汽发生器完成一二回路的能量交换，一方面产生汽轮机做功所需的饱和蒸汽，另一方面带走一回路核燃料所产生的热量冷却堆芯。

M310型650MW 压水堆机组采用两台立式自然循环方式的蒸汽发生器完成上述功能。

对于蒸汽发生器运行来说水位控制是一项重点，即在机组运行期间要根据功率水平对蒸汽发生器水位进行控制，主要原因为：1）如果蒸汽发生器的水位过高水位过高将造成出口蒸汽含水量超标，加剧汽轮机的冲蚀现象，影响机组的寿命甚至使机组损坏；水位过高还会使得蒸汽发生器内水的质量装量增加，在蒸汽管道破裂的事故工况下，对堆芯产生过大的冷却而导致反应性事故的发生；如果破裂事故发生在安全壳内，大量的蒸汽将会导致安全壳的压力、温度快速上升，危害安全壳的密封性。

2）如果蒸汽发生器的水位过低水位过低将会导致U 型管顶部裸露，甚至可能导致给水管线出现水锤现象。

这样，堆芯余热的导出功能将恶化。

另外，水位过低导致蒸汽了生器产生的蒸汽干度过大，影响传热效率。

2蒸汽发生器水位控制系统简介M310型650MW 汽轮发电机组蒸汽发生器水位控制系统模拟简图如图1所示，每台蒸汽发生器拥有各自独立的水位调节系统，通过改变调节阀门的开度以改变给水流量从而达到控制水位的目的。

图1蒸汽发生器水位控制系统模拟简图如图1，水位控制分两部分进行。

2.1高负荷时蒸汽发生器水位的调节主给水大阀在高负荷工况（功率大于18.5%Pn ）对水位加以调节，此时小给水阀全开，高负荷工况下系统对蒸汽发生器实际水位、主给水流量和蒸汽实际流量加以测量。

以汽机第一级冲动级压力信号换算为汽机功率信号，同时加入汽机旁排系统并考虑其它蒸汽用户的用量综合起来通过GD 来产生蒸汽发生器水位整定值，M310型650MW 压水堆蒸汽发生器水位整定值函数发生器如图2所示。

图2水位控制曲线GD 产生的实测水位与蒸汽发生器实测水位进行比较得出水位偏差，考虑水温信号的增益后送入水位调节器401RG （传递函数为K 30（1+1T 31P +T 36P 1+T 36PG T）），得出给水流调节值。

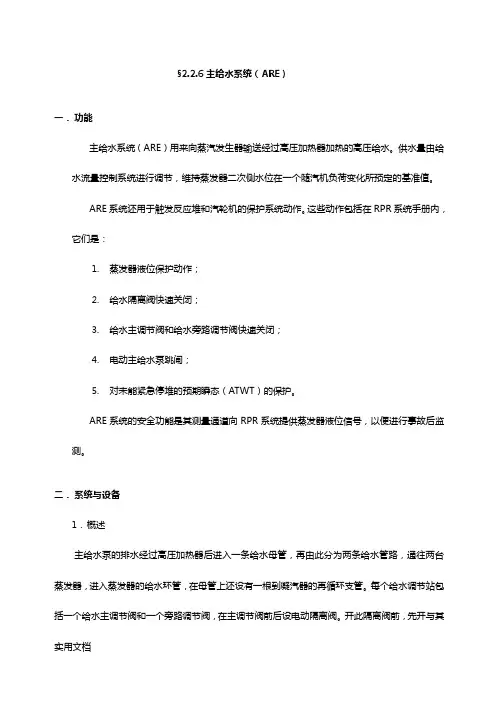

§2.2.6主给水系统（ARE）一．功能主给水系统（ARE）用来向蒸汽发生器输送经过高压加热器加热的高压给水。

供水量由给水流量控制系统进行调节，维持蒸发器二次侧水位在一个随汽机负荷变化所预定的基准值。

ARE系统还用于触发反应堆和汽轮机的保护系统动作。

这些动作包括在RPR系统手册内，它们是：1.蒸发器液位保护动作；2.给水隔离阀快速关闭；3.给水主调节阀和给水旁路调节阀快速关闭；4.电动主给水泵跳闸；5.对未能紧急停堆的预期瞬态（ATWT）的保护。

ARE系统的安全功能是其测量通道向RPR系统提供蒸发器液位信号，以便进行事故后监测。

二．系统与设备1．概述主给水泵的排水经过高压加热器后进入一条给水母管，再由此分为两条给水管路，通往两台蒸发器，进入蒸发器的给水环管，在母管上还设有一根到凝汽器的再循环支管。

每个给水调节站包括一个给水主调节阀和一个旁路调节阀，在主调节阀前后设电动隔离阀。

开此隔离阀前，先开与其相连的平衡阀。

系统的管道布置确保到每台蒸发器的给水流量相等。

末级高加下游的公用母管，可保证各蒸发器的给水温度相同。

采用的布置保证调节阀下游的给水环管（蒸发器内）处于系统的最高点，以防止在运行瞬态期间管路中出现蒸汽阻塞现象。

2．给水调节阀（ARE031、032VL；ARE242、243VL）并联安装的主、旁路调节阀提供给水流量调节，以调节蒸发器的水位。

给水主调节阀可保证1854t/h的流量（名义流量的95%），旁路调节阀可保证的流量为293t/h（名义流量的15%）。

流量控制由两个互补的通道来保证：(1)一个两参量（蒸发器水位—负荷图象）控制通道，它在低负荷（小于18%FP）时运行，并使旁路调节阀（ARE242、243VL）动作；(2)一个三参量（蒸发器水位—给水流量—蒸汽流量）控制通道，它在高负荷（从18%FP到100%FP）时运行，并使给水主调节阀（ARE031、032VL）动作。

在这种情况下旁路调节阀保持全开状态。

146理论前沿0.引言蒸汽发生器（下文称为蒸发器）是核电厂运行时，将一回路热量传递给二回路，并产生推动汽轮发电机组转动的重要设备。

在正常运行时，其二次侧水位通过调节系统控制在需求的整定值上。

本文将通过分析控制给水调节阀的水位控制系统的原理，对蒸发器水位控制提出建议，以便更有效的调节蒸发器水位。

1.水位控制回路某核电厂蒸发器水位控制原理如图1所示。

每台蒸发器的水位控制系统包括一个闭环通道和两个开环通道，闭环通道的调节器采用PID 控制器，控制量为蒸发器水位，称为水位控制器（RG1）。

某核电厂蒸汽发生器水位控制分析孟祥杰 郭广军（中国核电工程有限公司华东分公司 浙江 海盐 314300）摘要：利用蒸汽发生器水位控制原理图对高、低负荷时水位控制过程进行了详细分析，并通过研究系统功能图、厂家文件和试验趋势图等文件，对蒸汽发生器水位控制过程中的细节进行了详细说明。

本文以蒸汽发生器水位控制为实例，对机组运行期间的水位控制提出建议。

关键词：蒸汽发生器；水位控制器；流量控制器；无扰切换两个开环通道，分别采用PI 控制器和P 控制器，称为流量控制器（RG2\RG3）。

由水位控制器与PI 流量控制器串联形成的控制回路用于高负荷工况下的水位调节，其控制对象为主给水流量调节阀（下文称为大阀）。

由水位控制器与P 流量控制器串联形成的控制回路用于低负荷以及启动、停运阶段的运行工况，其控制对象为旁路给水流量调节阀（下文称为小阀）。

2.高负荷时水位的控制大阀的控制采用了PID 水位控制器与PI 流量控制器串联形成的控制回路。

该回路是一个三通量调节回路，使用蒸发器水位、蒸汽流量、给水流量三个参数进行控制。

2.1闭环控制通道水位作为控制量，其整定值通过二回路负荷经函数GD1进行整定。

GD1函数是一个随负荷变化的折线，0-20%负荷对应水位34%-50%，20%负荷以后，水位维持50%。

二回路负荷代表着蒸发器总的蒸汽负荷Qb，包括三个部分：汽轮机高压缸进汽压力代表的汽轮机进汽流量、第四组旁路排放阀的蒸汽流量和有效的冷凝器旁路排放蒸汽流量。

2018/9/20
6



循环水系统主要用来为凝汽器提供凝结汽轮机乏汽的冷 却水。循环水系统分为：开式供水和闭式供水两类。 开式供水，是指以江河湖海为天然水源，冷却水一次通 过，不重复使用。若厂区地势较水源水位高，而水源水 位的涨落幅度又较大时，往往将循环水泵装设在水泵房 内。为避免由电厂排出的热水重新进入吸水口，排水口 应设在水流下游，且离吸水口有足够距离。 闭式供水方式是把由凝汽器排出的水，经过冷却降温之 后，再用循环水泵送回凝汽器入口重复使用。对于天然 水源的水量不充足，或水源的季节性水流量差距很大的 情况，闭式供水往往是必要的。有时，电厂同时设置开 式供水和闭式供水两套系统，互为补充。闭式供水的一 种基本方式是采用冷却水塔循环供水系统。
2018/9/20 17
2018/9/20
18
1．2．3 保护功能

I&C系统的保护功能主要用于保护核电厂、环境及人员 的安全。并且当核电厂出现事故时，保护核电厂的主要 设备、人员的安全，控制放射性对环境的影响。它主要 包括： 1)当核电厂出现异常瞬态事件时，依靠保护系统立即触 发安全停堆，停止反应堆的链式反应，并迅速把反应堆 引入深的次临界状态，防止瞬态事件的进一步发展； 2)当核电厂出现事故时，除立即触发停堆外，还触发有 关的专用安全设施动作，来中止或缓解事故的后果； 3)设置安全连锁，防止因操纵员误操作而造成事故工况； 4)对执行安全功能的设备进行故障诊断，保证它们的安 全功能不受影响。
2018/9/20 4



核辅助系统主要用来保证反应堆和一回路系统的正常 运行。压水堆核电厂核辅助系统按其功能划分，有保证 核电厂正常启动、功率运行和停堆后冷却的一回路辅助 系统，其中部分系统同时作为专设安全设施系统的支持 系统：有回收和处理放射性废物，保护和监测向环境排 放废物的废物处理系统；还有核岛通风空调及冷却水系 统。用来确保人身安全、控制污染空气、保护环境卫生、 满足核电厂运行的工艺要求。 专设安全设施系统为核电厂重大的事故提供必要的应急 冷却措施，并防止放射性物质的扩散。

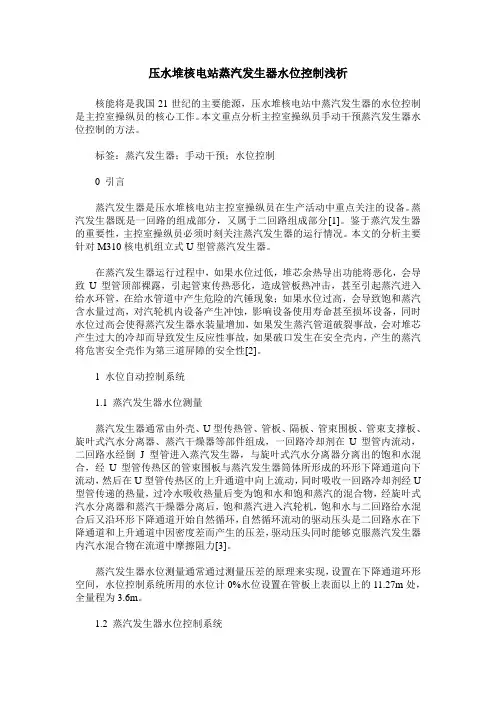

压水堆核电站蒸汽发生器水位控制浅析核能将是我国21世纪的主要能源，压水堆核电站中蒸汽发生器的水位控制是主控室操纵员的核心工作。

本文重点分析主控室操纵员手动干预蒸汽发生器水位控制的方法。

标签：蒸汽发生器；手动干预；水位控制0 引言蒸汽发生器是压水堆核电站主控室操纵员在生产活动中重点关注的设备。

蒸汽发生器既是一回路的组成部分，又属于二回路组成部分[1]。

鉴于蒸汽发生器的重要性，主控室操纵员必须时刻关注蒸汽发生器的运行情况。

本文的分析主要针对M310核电机组立式U型管蒸汽发生器。

在蒸汽发生器运行过程中，如果水位过低，堆芯余热导出功能将恶化，会导致U型管顶部裸露，引起管束传热恶化，造成管板热冲击，甚至引起蒸汽进入给水环管，在给水管道中产生危险的汽锤现象；如果水位过高，会导致饱和蒸汽含水量过高，对汽轮机内设备产生冲蚀，影响设备使用寿命甚至损坏设备，同时水位过高会使得蒸汽发生器水装量增加，如果发生蒸汽管道破裂事故，会对堆芯产生过大的冷却而导致发生反应性事故，如果破口发生在安全壳内，产生的蒸汽将危害安全壳作为第三道屏障的安全性[2]。

1 水位自动控制系统1.1 蒸汽发生器水位测量蒸汽发生器通常由外壳、U型传热管、管板、隔板、管束围板、管束支撑板、旋叶式汽水分离器、蒸汽干燥器等部件组成，一回路冷却剂在U型管内流动，二回路水经倒J型管进入蒸汽发生器，与旋叶式汽水分离器分离出的饱和水混合，经U型管传热区的管束围板与蒸汽发生器筒体所形成的环形下降通道向下流动，然后在U型管传热区的上升通道中向上流动，同时吸收一回路冷却剂经U 型管传递的热量，过冷水吸收热量后变为饱和水和饱和蒸汽的混合物，经旋叶式汽水分离器和蒸汽干燥器分离后，饱和蒸汽进入汽轮机，饱和水与二回路给水混合后又沿环形下降通道开始自然循环，自然循环流动的驱动压头是二回路水在下降通道和上升通道中因密度差而产生的压差，驱动压头同时能够克服蒸汽发生器内汽水混合物在流道中摩擦阻力[3]。

１ ５ ５
电力技术
函数 发生器 Ｇ Ｆ １ 通过一 回路平均温度 最大值 Ｔ … 的输 入计算 汽 轮 机 叶 片。水 位 过低 将 会 出现 蒸汽 发 生器 干 锅 ，影 响系 统 安全
出水位定 值 。此 外 ，函数 发生器 ＧＦ ２的输 入是一 回路平 均温度 Ｔ
可 靠运 行 。
（ ２ ）流量调 节器 ，它利用给水 流量需求 变化和给水 流量测 量信 号 ，以调整主调 节阀的 阀位 ；
（ ３ ）旁 路 调节 阀控 制 通道 ，它附有 主 阀和 旁路 阀之 间 的 切换 系统 ； （ ４ ）与反应 堆紧急停堆相 关联的逻辑 ； （ ５ ） “ 跟踪 系统 。
３ ． ２ 蒸汽发生器水 位控制的一 般要求
主给水 调节 阀
㈣ ｛
图 ４ 蒸汽发生器主调节系统原理图 每个水位控 制回路组成为 ：
（ １ ）在 稳定运行 情况下 ，稳态偏差 要小 ，维 持蒸汽发生 器的水
位在整定 值误差范 围内 ；
（ １ ）给水流 量需求信号 由 Ｐ Ｉ Ｄ 调节器的输 出信号与蒸汽流 量测
别装在 三条 热工 回路上 。反应堆 芯产生 的热 量传递给 一 回路 的载 热 剂再经 蒸汽 发生器 传递给 二 回路 的水 ，产生 高温高压 蒸汽 带动汽 轮 机做 功。另 外 ，由于 一 回路的水 流经 堆芯具 有放射 性 ，蒸 汽发生 器
防止二 回路 被污染起 到隔离屏障作用 。
蒸 汽发 生器二 次侧水 面 的垂直 高度 即为蒸汽 发生器 的水 位。水 位有 宽量程 水位和 窄量 程水位 两种 。宽量程 水位在 水位 大范 围内变 化 时使 用 ，用于测 量 向蒸汽发 生器 充水、放 水操 作和湿 保养 阶段 。 窄量程水 位的量程范 围小 ，刻度细 ，用 于保护和控制 。 正常运 行时 能维持 水位在 整定 值的误 差范 围 内；特 殊情 况下 ， 通过 自动或 手动 调整汽 水流量 使水位 恢复 到整定 值误 差范 围 ；即为 蒸汽发生 器水位控制 的作 用 。

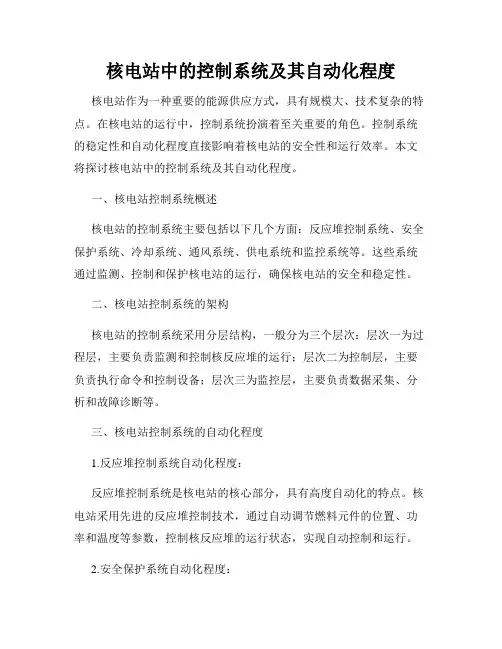

核电站中的控制系统及其自动化程度核电站作为一种重要的能源供应方式，具有规模大、技术复杂的特点。

在核电站的运行中，控制系统扮演着至关重要的角色。

控制系统的稳定性和自动化程度直接影响着核电站的安全性和运行效率。

本文将探讨核电站中的控制系统及其自动化程度。

一、核电站控制系统概述核电站的控制系统主要包括以下几个方面：反应堆控制系统、安全保护系统、冷却系统、通风系统、供电系统和监控系统等。

这些系统通过监测、控制和保护核电站的运行，确保核电站的安全和稳定性。

二、核电站控制系统的架构核电站的控制系统采用分层结构，一般分为三个层次：层次一为过程层，主要负责监测和控制核反应堆的运行；层次二为控制层，主要负责执行命令和控制设备；层次三为监控层，主要负责数据采集、分析和故障诊断等。

三、核电站控制系统的自动化程度1.反应堆控制系统自动化程度：反应堆控制系统是核电站的核心部分，具有高度自动化的特点。

核电站采用先进的反应堆控制技术，通过自动调节燃料元件的位置、功率和温度等参数，控制核反应堆的运行状态，实现自动控制和运行。

2.安全保护系统自动化程度：核电站的安全保护系统采用多重保护措施，以确保反应堆运行过程中的安全性。

这些保护系统通常具有高度的自动化程度，可以实现自动监测和自动保护，对于核反应堆出现异常情况时能够快速做出响应，并采取相应的措施保护核电站的安全。

3.其他辅助系统的自动化程度：除了反应堆控制系统和安全保护系统，核电站的冷却系统、通风系统和供电系统等辅助系统也具有一定的自动化程度。

这些系统通过自动监测和控制，实现对核电站运行环境、设备状态和能源供给等方面的自动管理，提高核电站的运行效率。

四、核电站控制系统面临的挑战及发展趋势随着核电站运行技术的发展和应用，核电站控制系统也面临着诸多挑战。

首先，核电站的控制系统需要具备高可靠性和安全性，以应对各种突发情况。

其次，核电站的控制系统需要实现信息的共享和集成，提高核电站的整体管理水平。

浅析某核电站给水系统近年来，我国在能源领域取得了重要的进展和成就，其中核能发电行业的发展也备受关注。

核电站是大型的工业设施，其运行需要涉及许多方面的工程技术和管理措施。

在核电站系统中，给水系统是一个重要组成部分，负责为发电机组提供冷却水、锅炉给水等，保障核电站稳定运行。

本文将从给水系统的构成、工作原理、维护管理等方面进行分析和探讨。

一、给水系统构成给水系统是一个复杂的系统，主要包括水泵、水箱、过滤器、背压阀、调节阀、自动化控制系统等组成。

其中，水泵是系统的心脏，它不断地向管路输送水源，保证稳流和足够的水压力。

水箱是水源的储存地，水箱顶一般设有溢流口和排气口，以防止水箱水位过高或过低。

过滤器是保证系统水质的重要设备，它可以过滤水中的杂质和悬浮物，保证系统运行的稳定性和安全性。

背压阀是为了保证系统水压在一定范围内，锅炉调节阀则可对系统水流进行控制和调节，以保证锅炉运行的稳定性。

在日常运行中，自动化控制系统可通过监测数据来进行判断和调整，以保证整个系统的协调和稳定。

二、给水系统工作原理给水系统主要的工作原理是将水源输送到锅炉中，为锅炉提供足够的水量和水压力，从而实现锅炉的稳定运行。

在运行中，水泵在吸水启动后，将水源从水箱中抽取，通过管道输送到锅炉，同时背压阀起到控制水压和保证稳定流量的作用。

经过锅炉加热后的水蒸气将产生动力，驱动涡轮发电机转动以产生电力。

水泵再将发电机冷却水流回水箱中，循环利用。

三、给水系统维护管理给水系统的正常运行对于核电站安全运行至关重要，因此，对于系统的维护管理应该做到以下几点：1. 定期进行系统的检查：在系统运行过程中，需要定期进行检查，监测系统的水质、水位、压力等，以及检查管道、水箱、过滤器等设备是否正常运行。

2. 定期进行设备维护：对于重要设备如水泵、过滤器等，需要进行定期的维护，更换磨损部件，清洗管路等，以确保设备的正常运行。

3. 及时进行故障排除：当系统出现故障时，应该及时排除，防止发展成大问题，对于重要设备的故障，需要及时召唤维修人员进行处理。
