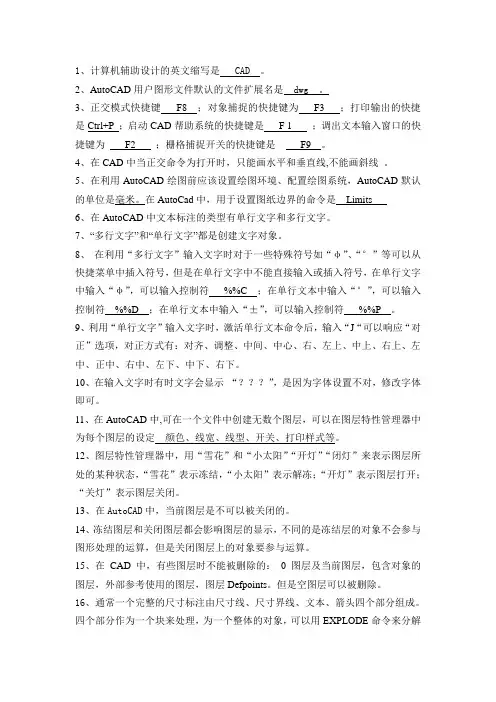

1、计算机辅助设计的英文缩写是 CAD 。
2、AutoCAD用户图形文件默认的文件扩展名是dwg 。
3、正交模式快捷键F8 ;对象捕捉的快捷键为F3 ;打印输出的快捷是Ctrl+P ;启动CAD帮助系统的快捷键是 F 1 ;调出文本输入窗口的快捷键为F2 ;栅格捕捉开关的快捷键是F9 。
4、在CAD中当正交命令为打开时,只能画水平和垂直线,不能画斜线。
5、在利用AutoCAD绘图前应该设置绘图环境、配置绘图系统,AutoCAD默认的单位是毫米。
在AutoCad中,用于设置图纸边界的命令是Limits6、在AutoCAD中文本标注的类型有单行文字和多行文字。
7、“多行文字”和“单行文字”都是创建文字对象。
8、在利用“多行文字”输入文字时对于一些特殊符号如“φ”、“°”等可以从快捷菜单中插入符号,但是在单行文字中不能直接输入或插入符号,在单行文字中输入“φ”,可以输入控制符%%C ;在单行文本中输入“°”,可以输入控制符%%D ;在单行文本中输入“±”,可以输入控制符%%P 。
9、利用“单行文字”输入文字时,激活单行文本命令后,输入“J“可以响应“对正”选项,对正方式有:对齐、调整、中间、中心、右、左上、中上、右上、左中、正中、右中、左下、中下、右下。
10、在输入文字时有时文字会显示“???”,是因为字体设置不对,修改字体即可。
11、在AutoCAD中,可在一个文件中创建无数个图层,可以在图层特性管理器中为每个图层的设定颜色、线宽、线型、开关、打印样式等。
12、图层特性管理器中,用“雪花”和“小太阳”“开灯”“闭灯”来表示图层所处的某种状态,“雪花”表示冻结,“小太阳”表示解冻;“开灯”表示图层打开;“关灯”表示图层关闭。
13、在AutoCAD中,当前图层是不可以被关闭的。
14、冻结图层和关闭图层都会影响图层的显示,不同的是冻结层的对象不会参与图形处理的运算,但是关闭图层上的对象要参与运算。
3.1运行软件图1-1-1程序界面3.2建立设计项目点击“项目”→“新建项目”,指定项目名称、路径,新建公路路线设计项目。
3.3打开数字地形图应用AutoCAD打开数字化地形图。
3.4平面线形设计3.4.1打开“主线平面设计”对话框点击“设计”→“主线平面设计”,打开主对话框,如下图所示。
图1-1-2主线平面设计对话框对于已有项目,“主线平面设计”启动后,自动打开并读入当前项目中所指定的平面交点数据。
用户点按“计算绘图”后便可在当前屏幕浏览路线平面图形。
3.4.2确定交点1)单击主线平面设计对话框上的【拾取】按钮,从图中选择路线起点位置,获得路线起点的坐标,并显示在对话框上(图1-1-3)。
也可以在键盘上直接输入起点的坐标。
图1-1-3 起点的坐标2)单击对话框上的【插入】按钮,从图中选择(或者键盘输入)路线其它交点的坐标,可以连续选择多个交点的位置,也可以只选择一个交点的位置,按“ESC”键退出交点位置的选择,返回主线平面设计对话框。
结果见图1-1-4。
图1-1-4路线交点说明:(1)“交点序号”、“交点名称”“交点序号”显示的是软件对交点的自动编号,起点为0,依次增加。
“交点名称”编辑框中显示或输入当前交点的名称,交点名称自动编排,一般默认为交点的序号,可以改成其它的任何名称,如起点改为BP ,终点改为EP 。
在调整路线时,如果在路线中间插入或删除交点,系统默认增减交点以后的交点名称是不改变的。
如果需要对交点名称进行重新编号,可在交点名称处单击鼠标右键,系统即弹出交点名称自动编号的选项菜单(如图1-1-5所示),选择对当前项目的全部交点进行“全部重新编号”,或“从当前交点开始重新编号”,或“以当前交点格式重新编号”。
路线起点交点1交点2 交点3 交点4图1-1-5交点编号(2)“X(N)”、“Y(E)”编辑框输入或显示当前交点的坐标数值。
(3)“插入”、“删除”按钮“插入”用来在当前交点位置之后插入一个交点;“删除”用来删除当前的交点。

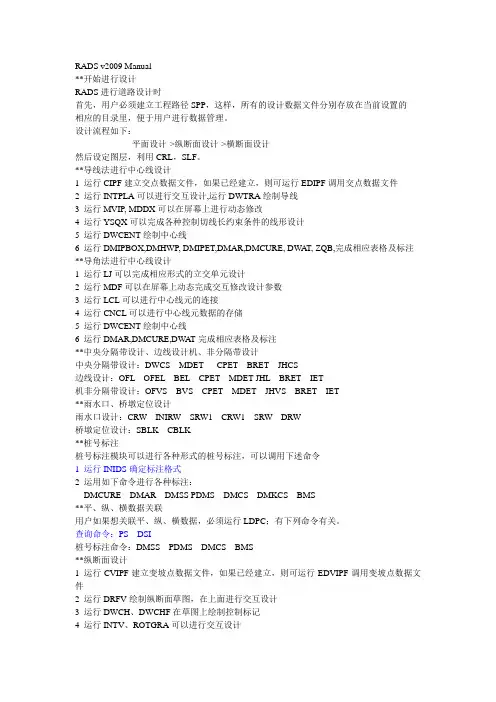

RADS v2009 Manual**开始进行设计RADS进行道路设计时首先,用户必须建立工程路径SPP,这样,所有的设计数据文件分别存放在当前设置的相应的目录里,便于用户进行数据管理。
设计流程如下:平面设计->纵断面设计->横断面设计然后设定图层,利用CRL,SLF。
**导线法进行中心线设计1 运行CIPF建立交点数据文件,如果已经建立,则可运行EDIPF调用交点数据文件2 运行INTPLA可以进行交互设计,运行DWTRA绘制导线3 运行MVIP, MDDX可以在屏幕上进行动态修改4 运行YSQX可以完成各种控制切线长约束条件的线形设计5 运行DWCENT绘制中心线6 运行DMIPBOX,DMHWP, DMIPET,DMAR,DMCURE, DW AT, ZQB,完成相应表格及标注**导角法进行中心线设计1 运行LJ可以完成相应形式的立交单元设计2 运行MDF可以在屏幕上动态完成交互修改设计参数3 运行LCL可以进行中心线元的连接4 运行CNCL可以进行中心线元数据的存储5 运行DWCENT绘制中心线6 运行DMAR,DMCURE,DWA T完成相应表格及标注**中央分隔带设计、边线设计机、非分隔带设计中央分隔带设计:DWCS MDET CPET BRET JHCS边线设计:OFL OFEL BEL CPET MDET JHL BRET IET机非分隔带设计:OFVS BVS CPET MDET JHVS BRET IET**雨水口、桥墩定位设计雨水口设计:CRW INIRW SRW1 CRW1 SRW DRW桥墩定位设计:SBLK CBLK**桩号标注桩号标注模块可以进行各种形式的桩号标注,可以调用下述命令1 运行INIDS确定标注格式2 运用如下命令进行各种标注:DMCURE DMAR DMSS PDMS DMCS DMKCS BMS**平、纵、横数据关联用户如果想关联平、纵、横数据,必须运行LDPC;有下列命令有关。

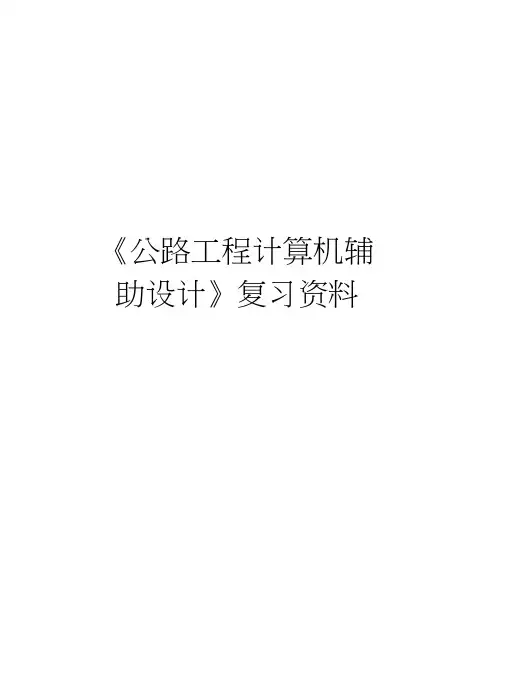

《公路工程计算机辅助设计》复习资料《公路工程计算机辅助设计》(课程代码:11000 )复习资料(2015 )一、单项选择题1. 在公路横断面中标注的文字显示“???”,应修改文字的()A、颜色B、高度C、字体D角度2. 在AutoCAD中,可在一个文件中创建多少个图层()A 8B 4 C、无数D、163•启动AutoCAD帮助系统的快捷键是()A F1 B、F2 C、F3 D F44•直线的起点为(10、10),如果要画出与X轴正方向成60度夹角,长度为100的直线段应输入A @100 < 60 B、@10060 C、100 < 60 D 50,86.65.打开文件的快捷键是()A Ctrl+U B、Ctrl+CC、Ctrl+OD、Ctrl+V6.绘制多段线的快捷键是()A l B、pl C、ml D a7.绝对直角坐标的输入表达式是()A x,y B、@x,y C、L<a D@L<a8•在标注百米桩时通常以插入块的方式,创建块的快捷键是()A I B、B C、Q D、W9. 要计算某个公路横断面的面积应使用的命令是()A Area B、Drea C、Brea D、Distanee10•用直线绘制一个封闭箱型梁截面,用什么命令可以形成一个整体()A、倒角B、移动C、面域D、拉伸11.在AutoCAD中,以下哪个命令可用来绘制横平竖直的直线()A栅格B、捕捉C、正交D对象捕捉12•改变图形实际位置的命令是()A MOV或PAN B、MOVE C 、PAN D、OFFSET13. 绘制道路线形图时可以用多线命令,绘制多线的快捷键是()A ml B、pl C、pol D el14•在绘图过程中,经常要绘制一些对称的图形,例如横断面图,可使用哪项命令快速完成A Copy B、Mirror C、Array D、Stretch15. 在AutoCAD中为一条直线制作平行线用什么命令()A、拉伸B、缩放C、偏移D旋转16. 下面哪个命令可将块打散生成图形文件()A另存为B、分解C、重生成D、插入块17. 以下对移动(MOV)和平移(PAN命令描述正确的是()A、都是移动命令,效果一样B、移动速度快,平移速度慢C移动的对象是视图,平移的对象是物体D、移动的对象是物体,平移的对象是视图18. 按比例改变图形实际大小的命令是()A zoom B、对齐C、Scale D move19. 如绘出的平面线形中的圆曲线显示为折线,用户可以用哪个命令重新正确显示图形对象A、控制点标记的显示B、重生成C重画 D 、更新20. 不能应用修剪命令“ trim ”进行修剪的对象是()A、圆弧B、圆C、直线D文字21. 要将公路横断面中的所有尺寸标注都为原有尺寸的2倍,应在标注样式中设定()A、文字高度B、比例因子C、箭头类型D换算单位22•计算机辅助设计的英文缩写是()A、CAT B 、CAM C CAE D 、CAD23 •在绘制公路横断面时对地面线和设计线设置了不同的线宽,但显示出来仍然都是相同的线宽,如要显示出不同线宽,应该()A、点击状态栏上的“线宽”按钮B、重新设置线宽C打开动态输入D、没办法24、画一个半径为8的圆,确定圆心后,输入d”应再输入()A、8 B 4 C、32 D、1625、重新执行上一个命令的最快方法是()A、按enter键B、按空格键C、按esc键D、按F1键26、下列命令操作中,不能插入图块的是()A、divideB、measureC、arrayD、insert27、实时缩放中按住鼠标左键往什么方向为放大图形()A、上B、下C、左D、右28、想要标注倾斜直线的实际长度,应该选用()A、线性标注B、对齐标注C、快速标注D、基线标注29、在图层中,用“雪花”和“小太阳”来表示图层所处的某种状态,以下表述正确的是()A、“雪花”表示锁定,“小太阳”表示解锁B “雪花”表示解锁,“小太阳”表示锁定C “雪花”表示冻结,“小太阳”表示解冻D “雪花”表示解冻,“小太阳”表示冻结30、如果绘制的道路中心线时,如果所画出的点划线显示为直线,应修改(A、线型B、长度C、宽度D线型比例、多项选择题「AutoCAD中文版的工作界面组成中包括以下哪几个选项()A、标题栏B、命令行与命令窗口C、菜单栏D、绘图窗口2. 有关图层的删除正确的描述是()A、0层不能删B、当前层不能删C包含对象的图层不能删D锁定的图层不能删3. 利用对象捕捉模式,可以轻松的捕捉到以下哪些特殊点()A、中点B、端点C、圆心D交点4. 下列哪些属于文字的对正方式()A、左上B、对齐C、调整D中间5. 下列命令中属于编辑命令的有()A scale B、trim C、extend D、Limits6. 打开一个已有的AutoCAD图形文件,可以采用以下哪些方式()A、点击菜单栏中的文件选项,选择打开文件B直接双击图形文件C在命令行输入“open”命令,选择打开文件D在命令行输入“QUIT'命令7. 在AutoCAD中文本标注的类型有()A、单行文本B、多行文本C、文本框D艺术字8. 用Lengthen拉长对象时,可用的参数项有()A、增量B、百分数C、全部D、动态9. 一个完整的尺寸标注由哪些部分组成()A、尺寸线B、尺寸界线C、文本D箭头10. 下面属于绘图命令的有()A、射线B、删除C、圆D、多段线11. 下列哪些属于“图案填充”命令中的参数()A、角度B、关联C、比例D孤岛检测样式12、用缩放命令“ scale ”缩放对象时()A、可以只在X轴方向上缩放B可以通过参照长度和指定的新长度确定C基点可以选择在对象之外D可以缩放小数倍13、对图形进行连续标注需要指定标注的(A、中点B、原点坐标C、基线D插入点14、在AutoCAD中给一个对象指定颜色的方法有()A、通过对象特性工具栏直接指定颜色B、随层“ ByLayer”C随块“ ByBlock ”D随机颜色三、判断题1.AutoCAD的绘图背景颜色是不可以被更改的。

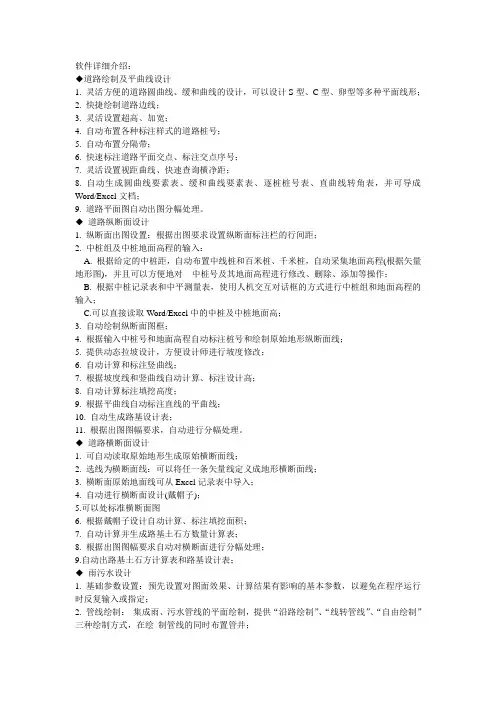

软件详细介绍:◆道路绘制及平曲线设计1. 灵活方便的道路圆曲线、缓和曲线的设计,可以设计S型、C型、卵型等多种平面线形;2. 快捷绘制道路边线;3. 灵活设置超高、加宽;4. 自动布置各种标注样式的道路桩号;5. 自动布置分隔带;6. 快速标注道路平面交点、标注交点序号;7. 灵活设置视距曲线、快速查询横净距;8. 自动生成圆曲线要素表、缓和曲线要素表、逐桩桩号表、直曲线转角表,并可导成Word/Excel文档;9. 道路平面图自动出图分幅处理。
◆道路纵断面设计1. 纵断面出图设置:根据出图要求设置纵断面标注栏的行间距;2. 中桩组及中桩地面高程的输入:A. 根据给定的中桩距,自动布置中线桩和百米桩、千米桩,自动采集地面高程(根据矢量地形图),并且可以方便地对中桩号及其地面高程进行修改、删除、添加等操作;B. 根据中桩记录表和中平测量表,使用人机交互对话框的方式进行中桩组和地面高程的输入;C.可以直接读取Word/Excel中的中桩及中桩地面高;3. 自动绘制纵断面图框;4. 根据输入中桩号和地面高程自动标注桩号和绘制原始地形纵断面线;5. 提供动态拉坡设计,方便设计师进行坡度修改;6. 自动计算和标注竖曲线;7. 根据坡度线和竖曲线自动计算、标注设计高;8. 自动计算标注填挖高度;9. 根据平曲线自动标注直线的平曲线;10. 自动生成路基设计表;11. 根据出图图幅要求,自动进行分幅处理。
◆道路横断面设计1. 可自动读取原始地形生成原始横断面线;2. 选线为横断面线:可以将任一条矢量线定义成地形横断面线;3. 横断面原始地面线可从Excel记录表中导入;4. 自动进行横断面设计(戴帽子);5.可以处标准横断面图6. 根据戴帽子设计自动计算、标注填挖面积;7. 自动计算并生成路基土石方数量计算表;8. 根据出图图幅要求自动对横断面进行分幅处理;9.自动出路基土石方计算表和路基设计表;◆雨污水设计1. 基础参数设置:预先设置对图面效果、计算结果有影响的基本参数,以避免在程序运行时反复输入或指定;2. 管线绘制:集成雨、污水管线的平面绘制,提供“沿路绘制”、“线转管线”、“自由绘制”三种绘制方式,在绘制管线的同时布置管井;3. 管井布置:可以单点布置,也可以连续多点布置;4. 雨水口布置:提供“沿线布置”、“按井位布置”、“单点布置”三种布置方式;5. 雨水口连接:提供“自动连接”和“交互连接”两种连接方法;6. 支管绘制:以主井为起点绘制一段支管并布置副井;7. 编辑修改:对已经布置在图面上的管线、管井等进行局部的编辑修改;8. 管井编号:对管井进行编号;9. 井面标高定义:提供“由中桩标高定义”、“点坡度定义”、“逐点定义”三种定义方式;10. 管段标高定义:提供“由埋深定义”、“点坡度定义”、“逐段定义”三种定义方式;11. 沉泥井定义:可以交互单个定义也可以连续自动定义;12. 管段编辑:用来修改管段参数,一次可以编辑单段或多段管线;13. 管井编辑:用来修改管井参数,一次可以编辑单个井或者多个井;14. 雨水口编辑:用来修改雨水口参数;15. 纵断面出图设置:用来控制管线纵断面的表头、出图格式和标注方式;16. 纵断面绘制:根据标高、管径等数据,按照纵断面出图设置自动绘制管线纵断面;17. 管井标注:标注编号等管井参数;18. 管段标注:标注管径、坡度等管段参数;19. 井表设置:设置井表形式和尺寸;20. 井表绘制:自动统计管井,绘制井表;21. 材料表设置:设置材料表形式和尺寸;22. 材料表绘制:自动统计材料,绘制材料表;23. 出图处理:删除图面上的临时信息,修剪管井内多余的管线,以增强出图效果。

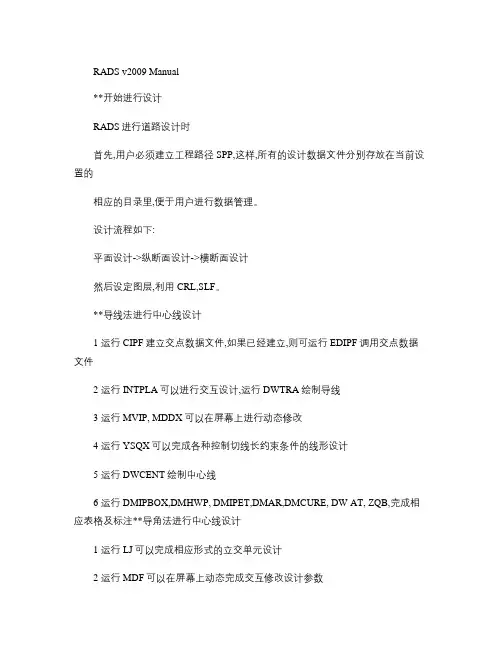

RADS v2009 Manual**开始进行设计RADS进行道路设计时首先,用户必须建立工程路径SPP,这样,所有的设计数据文件分别存放在当前设置的相应的目录里,便于用户进行数据管理。
设计流程如下:平面设计->纵断面设计->横断面设计然后设定图层,利用CRL,SLF。
**导线法进行中心线设计1 运行CIPF建立交点数据文件,如果已经建立,则可运行EDIPF调用交点数据文件2 运行INTPLA可以进行交互设计,运行DWTRA绘制导线3 运行MVIP, MDDX可以在屏幕上进行动态修改4 运行YSQX可以完成各种控制切线长约束条件的线形设计5 运行DWCENT绘制中心线6 运行DMIPBOX,DMHWP, DMIPET,DMAR,DMCURE, DW AT, ZQB,完成相应表格及标注**导角法进行中心线设计1 运行LJ可以完成相应形式的立交单元设计2 运行MDF可以在屏幕上动态完成交互修改设计参数3 运行LCL可以进行中心线元的连接4 运行CNCL可以进行中心线元数据的存储5 运行DWCENT绘制中心线6 运行DMAR,DMCURE,DWA T完成相应表格及标注**中央分隔带设计、边线设计机、非分隔带设计中央分隔带设计:DWCS MDET CPET BRET JHCS边线设计:OFL OFEL BEL CPET MDET JHL BRET IET机非分隔带设计:OFVS BVS CPET MDET JHVS BRET IET**雨水口、桥墩定位设计雨水口设计:CRW INIRW SRW1 CRW1 SRW DRW桥墩定位设计:SBLK CBLK**桩号标注桩号标注模块可以进行各种形式的桩号标注,可以调用下述命令1 运行INIDS确定标注格式2 运用如下命令进行各种标注:DMCURE DMAR DMSS PDMS DMCS DMKCS BMS**平、纵、横数据关联用户如果想关联平、纵、横数据,必须运行LDPC;有下列命令有关。
道路软件青山公路软件 4.71 纬地三维道路CAD 5.83 数模版纬地挡土墙设计系统 2.82 专业版纬地土石方可视化调配系统 2.8 纬地道路三维漫游系统 2.0 纬地涵洞设计系统 V1.2 海地公路设计系统2006F 复制狗天正市政道路设计软件 TDLV9.0 鸿业市政道路设计软件 HY-SZDL 6.0 鸿业市政管线设计软件 HY-SZGX 6.0 鸿业土方计算设计软件HY-ECS 6.0 鸿业系列一狗通鸿业穿插路口设计HyJck 李方道路立交EICAD 2.9 硬件复制狗李方EICAD-DTM 数字化地面模型日月公路竣工资料软件重庆海特涵洞CAD PCV 5.6 PCVX 4.26 海特公路涵洞CAD辅助设计系统挡墙大师 2.6 捷力公路勘察设计一体化6.0 桥梁软件桥梁通 7.55 7.571硬件复制狗桥梁博士 3.03正式新标准版桥梁大师 2005 正式版 2006年版 Midas FX+ 有限元网格划分前处理软件 Midas CIVIL 2007 7.2.0 Realse 1 中文中国标准版 QJX 2005 新标准桥梁设计系统硬件复制狗 BID-BRIDGE 4.62桥梁集成CAD 桥梁桩根底计算程序Pile2000 孙广华曲线桥梁 5.3 CurveBridge复制狗钢筋混疑土构件截面强度及应力验算Str3.0 悬索桥施工过程构造分析系统 SBCC 桥梁三维造型系统 Bridge3D 桥型布置CAD系统QXCAD GQJS公路桥梁构造设计系统 9.5 新标准版测绘软件工程测量数据处理系统 5.31专业版 SV300 R2002 R2004 V6.0 威远图数字测图软件UPSS2006地下管线勘测数据处理系统方正智绘5.01专业版隧道断面测量分析软件 TP2007 1.8(2007.2完整版清华三维EPS 2005企业版数字城市根底地理信息全面解决方案 EDMS6.0 信息化地形地籍成图系统广州开思SCSG2002 多用途数字测绘与管理系统广州开思SCS G2005 i 多用途数字测绘与管理系统广州开思SCSH2005i房产测绘与管理系统〔房产三友〕南方控制测量软件平差易2005PA2005 南方测绘CASSCAN 5.0 南方测绘SHIS2.0 房产测绘版 SHIS2.0标准版南方测绘CASS 7.1 硬件复制狗南方测图精灵2005 FOR PDA 勘测软件天汉工堪2005 华岩岩土工程勘察数据处理系统 7.2 同济曙光岩土系列软件理正工程地质勘察 6.81 + 土工试验 3.11 + 勘察预算1.31 理正工程地质勘察 8.01 水电软件浩辰ICAD2006暖通设计浩辰ICAD2006给排水设计浩辰ICAD2006电气版西安利达电气SuperWORKSR 7.0 天正建筑6.5天正构造6.1天正电气6.5天正给排水6.5天正暖通6.0五合一鸿业给排水 Gps 2007 鸿业暖通 ACS 6.2 理正给排水 8.01硬件复制狗理正电气 3.5 EES 9.3P 博超电气工程设计软件规划软件天正市政管线设计软件 TGX 9.0 湘源控规4.09 市政规划软件 200707 鸿业规划 PPS 5.5 单机版鸿业城市规划设计软件-HYCPS 鸿业工业总图设计软件 HY-FPS 6.0 鸿业日照4.0 GPCAD8.6 飞时达城市规划总图设计软件装饰软件超强橱柜软件KitchenDraw 4.5中文版 PKPM DEC 装饰设计大恒装饰软件VID3.5 优思橱柜设计系统 RDMAX 智能设计系统 4.5 中望橱柜设计系统 3.5 圆方橱柜销售设计系统 3.0 圆方家具设计系统 6.0 圆方室内设计系统 TPM5000 园林软件中望景园软件 1.5 图圣园林设计系统 TSCAD4.01增强版 HCAD 4.5 规划园林设计软件 HTCAD 4.2 家园土方算量软件造价软件易达广东省水利水电工程概预算2006 3.0 福建晨曦清单计价 2007 全系列成捷迅通信工程概预算2003 成捷迅通信工程概预算99 成捷迅通信线路设计2004 成捷迅通信线路设计3.0成捷迅通信机房设计3.0 成捷迅综合布线智能建筑1.0 成捷迅综合布线住宅建筑1.0系列7合1 一点智慧清单先锋 7.4 8.0 系列软件大连北科3DMA钢筋工程量 S4 复制狗 [安徽;四川] 胜通-建立工程造价管理系统-山东鸿德水利水电概预算辽宁宝业建安预算软件3.0 辽宁宝业清单1.4 天津预算计价软件 2004 天津铁路预算2006 浙江广达预算 94 2003 海迈工程量清单计价软件2005(福建海迈工程量定额计价软件(福建福莱一点通8.2 山东华微预算清单钢筋软件青岛英特预算软件云达铁路预算金润钢筋2005 金润预算大师未来建立清单v14.0 未来预算软件1.08 殷雷工程量清单2006标准版硬件复制狗广东省公路养护工程预算系统鹏业邮电通信计价软件鹏业石油预算2004 鹏业公路养护定额 5.0 鹏业公路预算 5.0 鹏业电力预算2004〔2001定额+96定额〕鹏业全国统一工程量清单 5.34新版含预算鹏业冶金工程造价管理软件鹏业有色金属工程造价管理软件易达清单2006+定额预算2006 鲁班2021 鲁班算量鲁班钢筋全系列5合1 S4复制狗神机妙算工程造价软件神机妙算四维算量+神机妙算清单+神机钢筋广联达软件(清单\算量\钢筋清单解决方案 2007 金建宏业清单计价专家青山大禹水利水电造价管理系统青山清单之星 5.51 +青山预算之星 8.95 青山北科钢筋+青山北科工程量青山土地整理清单预算清华斯维尔三维算量3DA2006专业版上海兴安预算之星2004 兴安清单2003 2合1 广西博奥硬件复制狗 6.0 重庆浩元系列清单预算软件标书软件智通施工组织设计系统 5.1 未来施工组织设计系统 2005 品茗标书快速制作与管理软件+品茗网络方案智能编制系统清华斯维尔标书编制BDC2005 清华斯维尔合同管理CM2005标准版清华斯维尔工程监理CPS2005标准版清华斯维尔平面布图ID2005标准版清华斯维尔资料管理EDM2006平安版清华斯维尔资料管理EDM2006质量版清华斯维尔工程管理PM2005专业版管理软件 PKPM CMIS 施工管理与施工技术 2007 P3EC 5.0 工程工程进度管理系统上海兴安施工技术资料管理软件V3.0 平安统表 2007 广东华软建筑施工平安资料管理软件省统表 2007 广东省建筑工程竣工验收技术资料统一用表管理系统速达医药管理 v7.0 7.1单机网络版天仁材料管理系统青山工程资料管理系统 2006 建龙资料管理与质量评定 2007 四川版未来钢筋翻样软件财务软件金蝶kis8.0专业版金碟 KIS 财务软件 9.0〔专业网络版〕金蝶K3 10.3+SP1 网络版速达 8.52 单机版速达5000 Pro 工业版 3.16 10用户/无限用户速达E3.pro 2006 工业版网络版速达 3000XP 8.52 单机版速达物业管理全能版 2.8 网络版10用户/无限用户速达 3000 PRO 8.51 网络版10用户/无限用户速达财务 PRO 6.0 网络版10用户/无限用户速达财务XP 6.0 网络版10用户/无限用户速达商务OnLine2.51网络版SQL 10用户/无限用户速达服装管理5.5版 Interbase数据库速达1000客户管理 2.3 单机SQL 速达1000财务管理 2.3 单机 SQL 速达 8.52 网络版 10用户/无限用户速达5000 Pro 商业版 3.16 10用户/无限用户速达5000 Pro 商业版 3.16 单机版速达5000 Pro 工业版 3.16 单机版速达 3000XP 8.52 网络版 10用户/无限用户速达3000 PRO 8.51 单机版速达功铭物业2007 3.26 SQL 用友ERP-U8.V8.52 用友通标准版 10.1 单机网络版用友商贸通标准版10.0 用友财务通标准版2005 用友ERP-U8普及版用友ERP-U8企业套件V8.61 用友票据通 5.2 用友出纳通2005 AC990进销存管理软件 AC990客户关系管理软件单机版V8.1 AC990会计核算软件 AC990超市管理软件V8.1 降龙九九会计软件管家婆服装鞋业版8.14 管家婆服装2005.9.1.01 财富管家服装版网络版用易汽配管理系统 2005 超强版管家婆汽配版管家婆8.51 网络版+门店+单机管家婆9.0 网络版255用户管家婆辉煌版2005 单机网络版管家婆财贸双全 5.0 管家婆财贸双全 + 7.5 单机、网络版管家婆辉煌版2021 ++ 3.0 单机版网络版10用户管家婆辉煌版2021 + 3.0 单机版管家婆眼镜版管家婆工业版v5.0SQL 管家婆卓越标准版4.1 管家婆辉煌版2005+4.2 架空送电线路 Slcad 3.0 超级涵洞设计系统SHCD 2005 公路工程质量检测管理 Dicad Pro 2005 互动式道路及立交CAD系统(专业加强版海德公路工程辅助设计系统 HEAD2000 铁塔根底优化设计软件TFOD2000 海德公路计量与支付系统 HEAD PS超人路桥工程资料制作与管理系统〔新标准版〕易海公路造价集成系统6.02 何国权挡土墙CAD系统+涵洞CAD系统 CARD/1 8.0 USB 硬件复制狗同济道路tjrd2000土质边坡稳定分析程序STAB2005 毛世怀 HPDS 2006 路面设计系统东南大学路面设计科凯公路工程计量支付软件科凯公路工程土方算量科凯公路概预算系统同望公路造价管理系统 Wcost 7.31 同望EasyMeasure路基土石方计算软件同望Proj2000工程工程管理系统同望EasyBid标书制作管理系统上海同望CAT-DPS计算机辅助试验数据处理系统专业版(通用版公路路线与互通立交CAD集成系统 BID-Road 4.4数模版桥梁综合设计计算程序BrgCal 金思路桥梁墩台帽梁计算程序隧道大师 2004 试验助理试验表格软件路线大师 2004。
06288公路工程CAD复习资料公路工程CAD复习资料填空20 单选(4选1)20 名词解释20 判断10 问答题20 计算10ZH1 公路工程CAD概述1.CAD技术的优点是什么?其最主要的特征是什么?与传统设计方法相比CAD技术具有如下优点:1)提高设计效率,缩短设计周期2)提高设计质量,优化设计成果2)减轻劳动强度,充分发挥人的智慧4)有利于设计工作规范化,设计成果标准化现代CAD技术的主要特征之一是交互式设计1.国外公路工程CAD优秀软件的代表主要有那些?德国Ingenieuurbuero Basedow & T ornow 公司开发的CARD/1系统、英国Infrasoft公司的MXRoad软件(即前MOSS软件公司的MOSS系统)、美国Intergraph公司的InRoads软件1.公路工程CAD的发展趋势是什么?公路工程CAD技术在软件、系统方面的发展集中在可视化、集成化、智能化和网络化技术方面ZH2 公路工程CAD基础1.数字化仪的主要功能是什么?它有哪几种操作方式?数字化仪是读取图形信息的输入设备,其主要功能是将图形转换成坐标数据并输入到计算机。
按操作方式可分为自动式和非自动式(手扶跟踪式)两大类6.通常CAD软件系统的支撑软件包括哪些软件系统?支撑软件是CAD软件系统的核心,它是为满足CAD工作中一些用户的共同需要而开发的通用软件。
它主要包括计算分析软件、图形支撑系统、数据库管理系统和网络通信系统9. 什么是软件?软件有哪些特点?软件是程序、支持程序运行的数据及与程序有关的文档资料的完整集合。
其中文档是与程序开发、维护和使用有关的图文资料。
有如下特点:1)软件是一种逻辑实体,具有抽象性2)软件维护方式不同3)软件生产方式不同4)软件的生产过程的不同10.什么是软件危机?它有哪些具体表现?计算机专家把软件开发和维护过程中遇到的一系列严重问题和困难统称为“软件危机”它具体表现为:1)对软件开发成本的估计不正确,造成开发成本超出预算2)开发进度不能保证,交付期一拖再拖3)软件功能不能满足用户的需求4)软件产品质量没有保证,运算结果出错,操作死机等现象屡有发声5)软件通常没有适当的文档资料或文档与软件产品不符,软件可维护程度低6)软件开发生产滞后于硬件的发展和不能满足用户需求的增长软件工程是将系统化的、规范的、可度量的方法应用于软件的开发、运行和维护过程,即将工程化应用于软件中的方法的研究11. 有哪些软件开发模型?瀑布模型、原型模型、螺旋模型、构建组装模型、统一过程模型等16. 什么是数据库模型?工程数据库模型有哪几种?数据模型是数据库数据的结构形式,它反映了信息世界中客观事物的抽象的特定的信息结构种类:1)非1NF数据模型2)语义数据模型3)在传统数据模型上扩充的数据模型(关系和网状混合模型、关系和层次混合模型、函数数据模型、面向对象(OO)数据模型)补:区分系统软件、支撑软件、应用软件?系统软件通常是与计算机硬件密切相关的底层的支持软件,起着扩充计算机功能、合理调度与正常运行计算机的作用。
CI124966Infraworks – Detailed Design Roads and Intersections with Component RoadsScott MizsakCad Technology Center – Bloomington MinnesotaDescriptionWe’ve seen the progression of InfraWorks software throughout the recent years. Design roads have improved immensely, but they’re still limited when it comes to turn lanes at intersections. Join this class and see how to harness the power of the component road to build roads that are more accurate to design, especially within the intersection. This class will walk you through the process of creating a component road from scratch. From there, we’ll look at what is required to add a turn lane and remove the grass median at the intersection of our road. This process will be completed by the steps of adding additional components and replace components to our road. We’ll finish up our road by adjusting the roadside grading with 2 different daylight slopes, and then we’ll transition between them both. Now that we have a completed road, we’ll end the class by diving into what types of quantities we can collect, and how we can limit the areas of interest for a more accurate quantity.Speaker(s)Scott Mizsak has been working as a Civil Application Engineer for CAD Technology Center, an Autodesk Platinum Partner in the Midwest since 2011. He has experience working with Civil Engineering, Surveying and Construction firms, providing them with training and support. He specializes in AutoCAD Map 3D, Infraworks and Civil 3D and is currently a certified WisDot Civil 3D Trainer. With the practical experience as a survey crew chief, he has valuable ability to apply the tools of the software to the real-life issues that companies will face on a daily basis. Scott, a past speaker of Autodesk University, MNDot Survey Workshops, ACEC-WI, Midwest University, IDDEA, MNGIS Consortium, Minnesota Civil 3D User Group and CAD America, has worked with Autodesk products since AutoCAD Release 13. Scott has a Geography GIS degree from the University of Minnesota and was NSPS Level III construction certified when he work as a Survey Crew Chief.Learning Objectives• Understand the process to create a component road• Learn how to access and adjust the parameters of each individual component • Comprehend the workflow to add, remove, split and replace a component withinthe road• Understand how to pull quantities from the road in a defined regionTypes of roads in InfraworksThere are three categories of roads in Infraworks: Sketch roads, Design Roads and Component Roads. Sketch roads are the most basic and do not contain any engineering capabilities. The Design road contain some engineering capabilities like adding PVI’s to the road and then adding daylight grading to the road. Finally, the Component road has all of the capabilities of the Design road but also allows the end users to apply a cross slope to each individual object with the road, as well as easily add, delete or swap components to the road.Creation of a Component road in InfraworksA Component road can be created three different ways. The first is to manually create it within the Roads module. The second and third way is to convert a design road into a component road either manual or automatic. If selecting manual, the user will be prompted to select a typical cross section from the component library to use for the road. If selecting Automatic, Infraworks will read the width of the lane from the design road and insert a component lane with the same width. Infraworks will replace lanes with lanes, curb with curb and shoulders with shoulders matching their widthsEditing a component within a Component Road.Again, one difference between a Design road and a Component road is the ability to add a cross slope to the lane or shoulder of the road. When the entire road is selected these are the features that can be modified:AttributesFunction – Freeway, Arterial, Collector or LocalSpeedDesign StandardsLane Markings – On or OffGeometryElevation Range – Not editable in dialog boxGrade Range – Not editable in dialog boxGradingMaterialGrading Method – Fixed Slope or Fixed WidthGrading Limit – max distance to grade toCut SlopeFill SlopeLife SpanCreation DateTermination DateAdvancedTagUser IDTooltipLinkDescriptionAdditional information about the roadWhen the entire road is selected, by clicking one more time on a specific component of the road additional features can be edited.AttributesStart Station – Not editable in dialog boxEnd Station – Not editable in dialog boxTypeMaterialGradingLength – Not editable in dialog boxWidthDepth – Editable but not with the modelSlopeAdding features to a Component RoadThe power of a component road is the ability to add additional features to the road like a second lane or a gravel shoulder outside of the paved shoulder. To add an additional component to the road the user will select the road then right click and choose “Insert Road Component”Insert a component RoadSelect a component from the library and then select where to place the component.This will place the new piece of the road in between the other two existing pieces. At this point the user can select either of the grips to adjust the actual location of the start and end of this new piece.1. Manually move the grip to the desired location2. Select a station value based on the alignment3. Select Start of Road / End of RoadPlace DecorationTo add a decoration to the road the user will select the road then right click and choose “Place Decoration”Select a decoration from the library and then where to place it on the roadWith the decoration selected, just like a component, these are the features that can be edited:1. Length – Not editable in dialog box2. Start Spacing – Distance from start of alignment3. Spacing – Distance between each decoration4. Seam Offset – Horizontal offset from placementa. Negative value is to the leftb. Positive value is to the right5. Vertical Offset – Vertical offset from placement6. Scale – Size of the decoration7. Rotation – Rotation of the decoration8. Tilting – Allows the decoration to follow the gradeSplitting a single component inside a Component RoadLet’s face it, if our typical cross section for our road never change life would be easy, but they do change: Lanes get wider, turn lanes come and go, medians change from ditches to raised medians. By splitting an individual component of the road, you can create a section of the road that has 12-foot lane and another section with a 14-foot lane. To finish it off Infraworks has the ability to transition from one segment to the other.Splitting the ComponentSelect the component road and then select the individual component and rightclick and select “Split Component”Select the station (Location) to split the component. The ability to enter thestation value or just double click the locationConfirm which side of the component is still selected and adjust its values to meet the design requirements. Note the stagger in the second image.Create a transitionSelect one side of the component and right click and select either transition in or transition out. Transition in will be at the beginning of the line based on stationing and Transition out will be at the end of the line also based on stationing.The output of this will read the width of the adjacent component and transition the selected value to match. The overall transition length can be set by1. Dragging the grip2. Entering the Transition Length3. Entering the Station Value to start the transitionCompleted transitionReplacing a component to a Component RoadNow that we’ve been able to add additional features to a component road and even split one of these new features into two parts, we now need to be able to replace one component for another. By switching components from one to another it gives the model the flexibility to better represent the true intent of the model.Replacing the ComponentSelect the component road and then select the individual component and rightclick and select “Replace Component”1. Select a component to insert from the librarya. Lanes and shoulders will carry Superelevationb. Sidewalks will not carry SuperelevationTying it all together to create a turn lane for an intersection.We’ve got all of the pieces to the puzzle so it’s time to put it all together. Building a road with a center median is easy. Now let’s convert a portion of that median into turn lanes and an intersection.Converting the median to an intersection with turn lanes1. Select the component road and then select the individual component and rightclick and select “Split Component”a. We will split the center median into three pieces at the location of theintersection at station 11+00 and 12+25.2. Select the left section of the median and drag it ahead 125’ (Sta: 13+50)3. Create a transition out for the left section with a value of 50’ (Sta: 14+00)4. Add a sidewalk component to the portion that the left section was pulled froma. Place the component on the south side of the roadb. Set the start station to the station that the left median section starts totransitionc. Set the taper distance to the same distance of the Left section taper outdistanced. Set the taper distance out to be at a zero length.e. Set the width of the component to be 12’f. Change the material to Grass or the material used for your Median5. Add a second sidewalk component to the portion that the left section was pulled froma. Place the component on the south side of the roadb. Set the start station to the station that the left median section starts totransitionc. Set the taper distance to the same distance of the Left section taper outdistanced. Set the taper distance out to be at a zero length.e. Set the width of the component to be 10.5’f. Change the material to pavement or the material used for your lanes6. Add one final piece of sidewalk component to the north side of the road in the same location as step 4 and 5.a. Set the start station to the station that the left median section starts totransitionb. Set the taper distance to the same distance of the Left section taperout distancec. Set the taper distance out to be at a zero length.d. Set the width of the component to be 22.5’e. Change the material to Grass or the material used for your Median7. Adjusting the middle median section of the road.a. This area will be the intersection of your road.b. Change the material to match the material of your lanesc. Adjust the slope of the median to 0%8. Repeat steps 2-7 on the east side of the intersection.Pulling Quantities from a Component RoadNow that the road is built, pulling quantities from it only just a few clicks away.1. Select the roadA. Click the calculatorB. Click the smaller calculatorC. Adjust Station rangeD. Generate a Report2. Select the roadA. Click the Cut/FillB. Click on the Arrow for Cut/FillC. Click the Back Hoe to adjust the stationD. Click the paper icon to export a reportE. Click the Gear to adjust the settings3. Cross Section: Select the road – Right Click – Show Cross Section ViewsFG – EGDepth of roadCut/FillTo Adjust the depth of the lane, navigate to the below locationC:\ProgramData\Autodesk\InfraWorks 360\Resources\LocalLibrary\Styles\ComponentDefinition And open the Lane.ACItem and find the Material to adjust. Values are in meters.。
公路计算机辅助设计(06288)重点资料:自学指导书!!!1 公路测设分为?(P1)公路测设——公路测设分内业和外业,外业为勘测,内业为设计2 GPS是指?(P1)GPS——以人造卫星为基础的无线电导航系统3 航空摄影与摄影图像处理的作用?(P2)航空摄影与摄影图像处理为大规模地采集地形数据提供了快捷的作用。
4 地表三维数据如何得到?(P3)先将像片影像的灰度数字化,然后在计算机上进行数据处理。
具体为通过扫描方式将影像的灰度值转换为电信号或数字信号,形成数字影像,然后用相关技术代替人眼自动地立体照准同名点。
特点是无需人眼观察便可得到被测区域的地表三维数据。
5 基于野外数据采集的公路设计系统是指?(P7)公路工程的计算与优化、设计图表的绘制与设计文件的输出等一系列工作。
6 计算机辅助设计是指?(P7)公路CAD——公路计算机辅助设计。
7 公路CAD的主要内容?及其特点(P8)作为一个完整的计算机辅助设计系统,公路CAD的主要内容包括设计方案的构思和形成、方案的比较和选择、工程的计算与优化、设计图表的绘制与设计文件的输出等一系列工作,它不是单纯的工程计算分析,也不是单纯的计算机自动绘图。
8 国外与国内的公路CAD发展概况?(P8)国外公路CAD发展概况60年代主要用于计算,70年代用于设计图表的编制,80年代走向系统化、集成化、商品化,90年代网络化、可视化、自动化。
国内公路CAD发展概况70年代用于优化计算,80年代发展中小型的设计绘图系统90年代向集成化、可视化、智能化、三维设计、高交互性、商品化及自动化发展。
9 可视化是指?(P11)可视化——将科学计算过程中的计算的结果和结论转换为图象信息显示出来。
10 集成化是指?(P11)集成化——对系统所处理的信息进行统一的管理,达到共享和交换,提高利用率。
11 工程CAD的主要硬件设置?(P14)1、主机;2、外存储器;3、图形处理器;4、图形输入设备;5、自动绘图机12 CAD系统的软件类型?(P17)系统软件、支撑软件、应用软件、13 软件工程方法是指?(P22)软件工程方法是采用工程的概念、原理、技术和方法来开发与维护软件,将工程领域中所广泛采用并取得显著效益的工程化方法引入软件系统的开发过程。
RADS v2009 Manual
**开始进行设计
RADS进行道路设计时
首先,用户必须建立工程路径SPP,这样,所有的设计数据文件分别存放在当前设置的
相应的目录里,便于用户进行数据管理。
设计流程如下:
平面设计->纵断面设计->横断面设计
然后设定图层,利用CRL,SLF。
**导线法进行中心线设计
1 运行CIPF建立交点数据文件,如果已经建立,则可运行EDIPF调用交点数据文件
2 运行INTPLA可以进行交互设计,运行DWTRA绘制导线
3 运行MVIP, MDDX可以在屏幕上进行动态修改
4 运行YSQX可以完成各种控制切线长约束条件的线形设计
5 运行DWCENT绘制中心线
6 运行DMIPBOX,DMHWP, DMIPET,DMAR,DMCURE, DW AT, ZQB,完成相应表格及标注**导角法进行中心线设计
1 运行LJ可以完成相应形式的立交单元设计
2 运行MDF可以在屏幕上动态完成交互修改设计参数
3 运行LCL可以进行中心线元的连接
4 运行CNCL可以进行中心线元数据的存储
5 运行DWCENT绘制中心线
6 运行DMAR,DMCURE,DWA T完成相应表格及标注
**中央分隔带设计、边线设计机、非分隔带设计
中央分隔带设计:DWCS MDET CPET BRET JHCS
边线设计:OFL OFEL BEL CPET MDET JHL BRET IET
机非分隔带设计:OFVS BVS CPET MDET JHVS BRET IET
**雨水口、桥墩定位设计
雨水口设计:CRW INIRW SRW1 CRW1 SRW DRW
桥墩定位设计:SBLK CBLK
**桩号标注
桩号标注模块可以进行各种形式的桩号标注,可以调用下述命令
1 运行INIDS确定标注格式
2 运用如下命令进行各种标注:
DMCURE DMAR DMSS PDMS DMCS DMKCS BMS
**平、纵、横数据关联
用户如果想关联平、纵、横数据,必须运行LDPC;有下列命令有关。
查询命令:PS DSI
桩号标注命令:DMSS PDMS DMCS BMS
**纵断面设计
1 运行CVIPF建立变坡点数据文件,如果已经建立,则可运行EDVIPF调用变坡点数据文件
2 运行DRFV绘制纵断面草图,在上面进行交互设计
3 运行DWCH、DWCHF在草图上绘制控制标记
4 运行INTV、ROTGRA可以进行交互设计
**纵断面成图
纵断面成草图:DRFV
纵断面成正式图:DWV
**横断面设计
运行DSCT 绘制DEF文件定义的标准断面、边坡及边沟。
ESCT、SSCT
分别对定义的标准断面、边坡及边沟进行编辑及存储数据。
运行ACD,完毕以后,会在CROSS目录下产生一系列文件,如:*.tsf或*.res,*.err 记录了自动戴帽子不成功的断面桩号。
**横断面成图
单个横断面图:DC
横断面成正式图:DCD
**数据结构格式
文件名相关命令用途输入/输出备注
Y1.pip CIPFINTPLAEDIPF 产生或修改交点数据文件对话框式输入平面设计
Y1.cen CLL2 CLA1 CLA2 CLA3 CAA1 CAA2 CAA2 SCAA4 CAA32 CAA31 CNCLLCL 产生中心线线元文件输出平面设计
Yzh.dat ZHTOIP 输入桩号转角文件用户自己输入平面设计
Y1a.dat CRCOOR 需要计算坐标和方位角的系列桩号用户自己输入平面设计Y1c.dat CRCOOR 计算任意桩号及偏距的坐标和方位角输出平面设计
Y1e.dat CRIPEF 计算平面曲线要素(导线法输出平面设计
Y1b.dat BMS 按文件所输桩号标注用户自己输入平面设计
Y1blk.dat BBLK 按文件所输位置插入块用户自己输入平面设计
Y1.vip CVIPF INTV EDVIPF 产生或修改交点数据文件对话框式输入纵断面设计Y1va.dat CRHF 需要计算高程的系列桩号用户自己输入纵断面设计
Y1.con DWCHF 按文件所输桩号标记控制高程用户自己输入纵断面设计
Y1vh.dat CRHF 计算任意桩号中心线高程输出纵断面设计
Y1.vgr LDPRJNDPRJ 记录地面线数据用户自己输入纵断面设计
Y1.gut LDPRJNDPRJ 记录偏沟设计数据用户自己输入纵断面设计
aa.rwl SGUTDRW 记录雨水口位置用户自己输入平面设计纵断面设计
Y1.brc LDPRJNDPRJ 记录桥梁结构长度资料设计数据文件用户自己输入纵断面设计横断面设计
Y1.coe KMTSFSGTSFDSTSF 记录填挖土石方比例资料数据文件用户自己输入横断面设计
y1.def LDPRJ NDPRJ 记录标准横断面设计数据用户自己输入横断面设计
y1.scr LDPRJ NDPRJ 记录横断面变化设计数据及超高过渡设计数据用户自己输入横断面设计
Y1.cgr LDPRJ NDPRJ 记录横断面地面线数据用户自己输入横断面设计
Ycg1.dat STORADS 记录测量横断面地面线数据用户自己输入横断面设计
Ycg2.dat STORADS 记录测量横断面地面线数据用户自己输入横断面设计
ys1.dat GWF 记录需要计算横断面宽度变化桩号数据用户自己输入横断面设计
注意:所有数据文件的数据均以空格分开例23.90 109.904 90.90 ,最后一行数据用回车键换行。
