粗集料试验作业指导书新进碎石材料依据《公路工程集料试验规程》JTGE42-2005,进行颗粒级配、含泥量、泥块含量、压碎指标、针片状颗粒含量等试验检测。
按每批不大于7501同厂家、同品种检验一次。
本工程粗骨料应选用级配合理、粒行良好、质地均匀坚固的洁净碎石。
粗集料最大粒径不宜超过25mm（大体积混凝土除外）且不得超过保护层厚度的2/3,含泥量低于0.5%,泥块含量低于0.25%,压碎指标低于12%,针片状颗粒含量低于10%,表观密度大于2500kg/m3,松散堆积密度大于1430kg/m3；空隙率小于47%。
试验间的温度应保持在15°C〜30°C。
粗集料颗粒级配表粗集料取样1.取样方法试样：在料堆上取样时，取样部位应均匀分布。
取样前先将取样部位表层铲除，然后从不同部位抽取大致等同的石子15份（在料堆的顶部、中部和底部均匀分布的15个不同部位取得），组成一组试样；从皮带运输机上取样时，应用接料器在皮带运输机机尾的出料处定时抽取大致等量的石子8份，组成一组样品；从汽车上取样时，从不同部位和深度抽取大致等量的16份石子，组成一组样品。
2.取样数量单项试验的最少取样数量应符合下表要求：每一单项试验项目所需碎石或卵石最小取样质量（kg）3.试样处理碎石或卵石缩分时，应将样品置于平板上，在自然状态下拌匀，并堆成椎体，然后沿互相垂直的两个方向，分成大致相等的四份.取其对角的两份重新拌匀，再堆成锥体状,重复上述过程，直至缩分后的材料量略多于进行试验所必需的量为止。
碎石的含水率、堆积密度、紧密密度检验所用的试样，可不经缩分，拌匀后直接进行试验。
注：每批石料各项检测完成后要及时留样存放。
粗集料筛分测定方法1.仪器设备①烘箱：105±5°C②台秤：天平的称量30Kg，感量1g③方孔筛：孔径依次为2.36mm、4.75mm、9.5mm、16.0mm、19.0 mm、26.5mm的方孔筛以及筛的底盘和盖各一只④浅盘、毛刷。

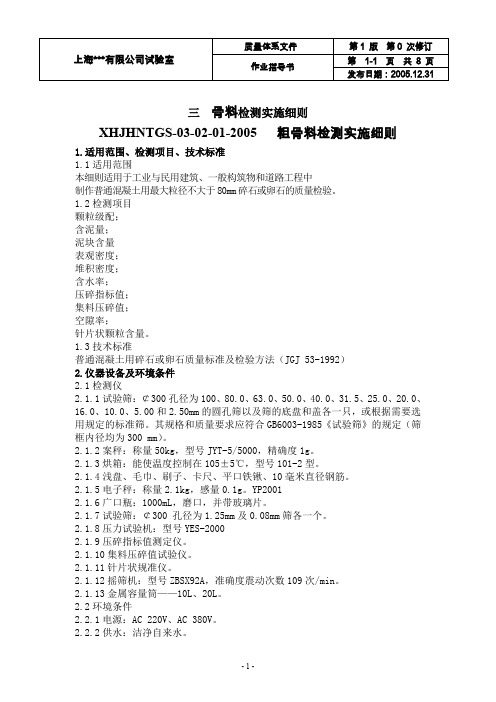

三骨料检测实施细则XHJHNTGS-03-02-01-2005 粗骨料检测实施细则1.适用范围、检测项目、技术标准1.1适用范围本细则适用于工业与民用建筑、一般构筑物和道路工程中制作普通混凝土用最大粒径不大于80mm碎石或卵石的质量检验。
1.2检测项目颗粒级配；含泥量；泥块含量表观密度；堆积密度；含水率；压碎指标值；集料压碎值；空隙率；针片状颗粒含量。
1.3技术标准普通混凝土用碎石或卵石质量标准及检验方法（JGJ 53-1992）2.仪器设备及环境条件2.1检测仪2.1.1试验筛：￠300 孔径为100、80.0、63.0、50.0、40.0、31.5、25.0、20.0、16.0、10.0、5.00和2.50mm的圆孔筛以及筛的底盘和盖各一只，或根据需要选用规定的标准筛。
其规格和质量要求应符合GB6003-1985《试验筛》的规定（筛框内径均为300 mm）。
2.1.2案秤：称量50kg，型号JYT-5/5000，精确度1g。
2.1.3烘箱：能使温度控制在105±5℃，型号101-2型。
2.1.4浅盘、毛巾、刷子、卡尺、平口铁锹、10毫米直径钢筋。
2.1.5电子秤：称量2.1kg，感量0.1g。
YP20012.1.6广口瓶：1000mL，磨口，并带玻璃片。
2.1.7试验筛：￠300 孔径为1.25mm及0.08mm筛各一个。
2.1.8压力试验机：型号YES-20002.1.9压碎指标值测定仪。
2.1.10集料压碎值试验仪。
2.1.11针片状规准仪。
2.1.12摇筛机：型号ZBSX92A，准确度震动次数109次/min。
2.1.13金属容量筒——10L、20L。
2.2环境条件2.2.1电源：AC 220V、AC 380V。
2.2.2供水：洁净自来水。
2.2.3温度：15～25℃。
3.取样方法及样品规格数量取样部位均匀，从不同部位取大致相等的石子15份，组成一组样品，数量不少于80kg。
粗集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心细集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心级配碎石试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心目录1技术指标及要求 (1)1.1混凝土用粗集料 (1)1.2路面基层用集料（水泥稳定粒料） (3)1.3沥青混合料用粗集料 (4)2主要参数试验细则 (7)2.1粗集料筛分试验 (7)2.2含泥量及泥块含量试验 (10)2.3粗集料密度及吸水率试验(网篮法) (12)2.4粗集料堆积密度及空隙率试验 (15)2.5针片状颗粒含量(规准仪法) (19)2.6针片状颗粒含量试验(游标卡尺法) (20)2.7粗集料压碎值试验 (21)2.8粗集料磨耗试验（洛杉矶法） (22)2.9粗集料对沥青粘附性试验 (24)2.10粗集料含水率快速试验（酒精燃烧法） (25)2.11粗集料有机物含量 (26)2.12粗集料硫化物和硫酸盐含量 (27)2.13粗集料坚固性 (29)2.14粗集料岩石抗压强度 (31)2.15碱集料反应 (32)2.16粗集料冲击值试验 (33)2.17粗集料磨光值试验 (35)2.18粗集料超逊径颗粒含量试验 (38)2.19粗集料抑制碱骨料反应有效性试验 (39)公路工程用粗集料试验1技术指标及要求1.1混凝土用粗集料1．颗粒级配粗集料应按最大公称粒径的不同,采用2～4个粒级的集料进行掺配,并应符合表4-1的要求。
粗集料颗粒级配范围表1-12．主要技术指标(1)桥涵隧道结构混凝土用粗集料技术指标应符合表1-2规定。
碎石或卵石主要技术要求(JTG/T F050—2011)表1-2粗集料主要技术指标(JTG F30—2003)表1-31.2路面基层用集料（水泥稳定粒料）1.颗粒级配用于底基层的碎石最大粒径为37.5mm，用于基层的碎石最大粒径为31.5mm，碎石颗粒应接近立方体；细集料质地应坚硬、耐久、洁净，并具有良好级配，其合成级配应符合设计要求，一般参见表1-4的要求。
第五部分 集料的各种试验项目（粗集料部分）一、粗集料筛分试验（T 0302-2000）（一）目的与范围：测定粗集料（碎石、砾石、矿渣等）的颗粒级配。
（二）仪器与材料：试验筛、天平、方盘等。
（三）方法与步骤：（干筛法）1.四分法按下表称取集料的质量。
3.依据各技术规范要求，对集料按筛孔大小排列顺序逐个过筛，直至1min 内通过筛孔的质量小于筛上残余质量的1%为止。
4.称取每个筛上的筛余质量，准确至总质量的0.1%（最后总质量筛前筛后相差不得超过0.5%）。
5.计算：分计筛余、累计筛余、通过率（精确0.1%）6.绘制筛分曲线图。
二、 水泥混凝土集料的压碎值试验（T 0315-2000）（一）目 的：测碎石、砾石抵抗压碎的能力。
（二）仪器材料：压力试验机、压碎值指标测定仪、天平、圆孔筛（2.5mm 、10mm 、20mm ） （三）方法步骤：1.将试样过10mm-20mm 标准筛，并剔除针、片状颗粒,称取3kg,三份。
2.将圆筒置于底盘上，底盘放10mm 光圆钢筋。
取一份材料，分两层装入筒内，每装一层，左右交替颠击各25下；第二层装入后试样表面距离盘底的高度在100mm 左右；整平试样表面，将压块平整放入筒内。
3.将试筒放在压力机上，在3min-5min 内，均匀加荷到200KN ，稳定5S 后，卸荷。
4.将筒内集料全部过2.5mm 的筛。
称筛余物称质量。
5.计算：Q=（3kg –筛余物称质量）/3kg ×100 （精确0.1%）6.要求做三次平行试验，求平均值。
三、 沥青路面用粗集料的压碎值试验 （T 0316-2000）（一）目的与范围：本方法适用于鉴定路面基层、底基层、沥青面层的粗集料，检测其抵抗压碎的能力。
（二）仪器与材料：集料压碎值试验仪、金属棒、天平、压力机、金属筒、方孔筛（13.2mm 、16mm 、2.36mm ） （三）方法步骤：1.取13.2mm-16mm 试样3kg （烘干，100℃，4小时）2.将集料分三层装入，每一层要求用金属棒以50mm 的高度自由下落，均匀夯实25次；刮平表面，将压柱平稳放入试筒。
碎石或卵石质量标准及检验方法JGJ53—921、质量要求：1。
1碎石或卵石的颗粒级配应符合表①的要求1。
2碎石或卵石中针、片状颗粒含量应符合表②的规定1。
3碎石或卵石中的含泥量应符合表③的规定等于及小于C10级的混凝土用碎石或卵石，其含泥量可放宽到2.5%。
1。
4碎石或卵石中的泥块含量应符合表④的规定对等于或小于C10级的混凝土用碎石或卵石其泥块含量可放宽到1.0%2、验收购货单位应按同产地同规格分批验收.用大型工具运输的,以400m³或600t为一验收批,用小型工具运输的，以200m³或300t为一验收批。
不足上述数量者以一验收批论。
3、取样与缩分3。
1在料堆上取样时，取样部位应均匀分布。
取样前先将取样部位表面铲除,然后由各部位抽取大致相等的石子15份（在料堆的顶部、中部和底部各由均匀分布的五个不同部位取得）组成一组样品。
3。
2将每组样品置于平板上，在自然状态下拌混均匀，并堆成锥体，然后沿互相垂直的两条直径把锥体分成大致相等的四份。
4、检验方法：4.1碎石或卵石的筛分析试验①本方法适用于测定碎石或卵石的颗粒级配。
②筛分析试验应采用下列仪器设备：试验筛——孔径为40.0、31。
5、25。
0、20.0、16。
0、10。
0、5。
00和2.50mm的圆孔筛，以及筛的底盘和差各一只。
筛框内径均为300mm.天平或案秤——精确至试样量的0.1％左右烘箱——能使温度控制在105±5℃③试样制备试验前,用四分法将样品缩分至略重于试样所需量，烘干或风干后备用.④筛分析试验应按下列步骤进行a、称取试样5公斤b、将试样按筛孔大小顺序过筛，当每只筛上筛余层的厚度大于试样的最大粒径值时，应将该只筛上的筛分成两份，再次进行筛分，直至各筛每分钟的通过量不超过试样总量的0.1％c、称取各筛筛余的重量，精确至试样总重量的0.1％.在筛上的所有百分计筛余量和筛底剩余的总和与筛分前测定的试样总量相比，其相差不得超过1%。
检测参数标准化流程1参数名称粗集料的含泥量及泥块含量。
2名称解释测定碎石或砾石中小于O.075㎜的尘屑、淤泥和粘土的总含量及4.75㎜以上泥块颗粒含量。
3标准规范试验标准：《公路工程集料试验规程》(JTGE 42-2005)评定标准：《公路沥青路面施工技术规范》(JTG F40-2004)《公路桥涵施工技术规范》(JTG/T F50-2011)4目的与适用范围测定碎石或砾石中小于O.075㎜的尘屑、淤泥和粘土的总含量及4.75㎜以上泥块颗粒含量。
5 仪具与材料(1)台秤：感量不大于称量的0.1％。
(2)烘箱：能控温105℃±5℃。
(3)标准筛：测泥含量时用孔径为1.18㎜、0.075㎜的方孔筛各1只；测泥块含量时，则用2.36㎜及4.75㎜的方孔筛各1只。
(4)容器：容积约10L的桶或搪瓷盘。
(5)浅盘、毛刷等。
6 试验环境要求：温度、湿度无特殊要求。
7试验工作程序及样品处置7.1样品收发程序现场采样活委托送样→样品编号→取样品→试验员进行试验→进行原始数据记录处理→填写试验报告→复核人复核签字→审核签字→批准签字→报告盖章（归档）→客户7.2试验工作程序按规范要求进行取样→进行试验→试验结束→样品集中处理→进行原始记录数据的处理→填写试验记录→出具试验报告→完毕8 操作过程8.1试验准备按T0301方法取样，将来样用四分法或分料器法缩分至表。
T9310-1所规定的量(注意防止细粉丢失并防止所含粘土块被压碎)，置于温度为105℃±5℃的烘箱内烘干至恒重，冷却至室温后分成两份备用。
表 T0310-1含泥量及泥块含量试验所需试样最小质量9.1含泥量试验步骤9.1.1称取试样1份(m 0)装入容器内，加水，浸泡24h ，用手在水中淘洗颗粒(或用毛刷洗刷)，使尘屑、粘土与较粗颗粒分开，并使之悬浮于水中；缓缓地将浑浊液倒入1.18㎜及0.075㎜的套筛上，滤去小于0.075㎜的颗粒。
试验前筛子的两面应先用水湿润，在整个试验过程中，应注意避免大于0.075㎜的颗粒丢失。
标准击实试验原始记录承包单位：试验编号：合同号：承载比（CBR）试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-004-1液塑限联合测定试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-003-1土颗粒分析试验原始记录（筛分法）承包单位：试验编号：合同号：监理单位：试验日期：D-005-1土有机质含量试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-009-1含水率试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-011-1粗集料筛分试验原始记录承包单位：中城建三局有限责任公司试验编号：合同号：SDHLM-3 监理单位：枣庄市远达监理咨询有限责任公司试验日期：D-013-1粗集料掺配试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-013-2粗集料密度试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-013-3粗集料含泥量、泥块含量试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-013-4粗集料针片状、压碎值、磨耗试验原始记录承包单位：中城建三局试验编号：合同号：SDHLM-3 监理单位：枣庄市远达监理咨询有限责任公司试验日期：D-013-5粗集料坚固性试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-013-6粗集料软弱颗粒含量试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-013-7粗集料破碎砾石含量试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-013-8粗集料化学试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-013-9细集料筛分试验原始记录承包单位：中城建第三工程局有限责任公司试验编号：合同号：SDHLM-3 监理单位：枣庄市远达公路工程监理咨询有限公司试验日期：D-014-1细集料密度原始试验记录承包单位：中城建第三工程局有限责任公司试验编号：合同号：SDHLM-3 监理单位：枣庄市远达公路工程监理咨询有限公司试验日期：D-014-2细集料含泥量、泥块含量试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-014-3细集料坚固性试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-014-4细集料棱角性试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-014-6细集料压碎值试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-014-7水泥混凝土抗压强度试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D－018－1水泥混凝土芯样抗压强度试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D－019－1水泥混凝土芯样劈裂强度试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D－020－1水泥混凝土拌和物泌水率试验原始记录承包单位：试验编号：合同号：水泥混凝土拌和物含气量试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：水泥混凝土拌合物凝结时间试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-023-1水泥混凝土抗折强度试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-024-1水泥混凝土抗渗试验原始记录承包单位：试验编号：合同号：水泥砂浆抗压强度试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-029-1水泥浆抗压强度试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D－30－1水泥物理性能试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-031-1金属力学试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-032-1金属焊接试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-033-1钢筋挤压连接试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-034-1无机结合料含灰量试验原始记录(EDTA)承包单位：中城建三局有限责任公司试验编号：合同号SDHLM-3-D-037-1监理单位：枣庄市远达公路工程监理咨询有限责任公司试验日期：试验：复核：试验负责人：无侧限抗压强度试验原始记录承包单位：中城建第三工程局有限责任公司试验编号：合同号：SDHLM-3监理单位：枣庄市远达公路工程监理咨询有限公司试验日期：D-038-1无机结合料标准击实试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-039-1无机结合料含灰量标准曲线试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-040-1石灰试验原始记录承包单位：试验编号：合同号：监理单位：试验日期：D-041-1水泥混凝土配合比计算表承包单位：试验编号：合同号：试验：复核：试验负责人：水泥混凝土配合比计算表承包单位：试验编号：合同号：试验：复核：试验负责人：水泥混凝土配合比设计原始记录承包单位：试验编号：合同号：监理单位：试验日期：D－057－2水泥混凝土配合比验证原始记录承包单位：报告编号：合同号：监理单位：报告日期：D—058－1水泥砂浆配合比设计原始记录承包单位：试验编号：合同号：试验：复核：试验负责人水泥净浆配合比设计验证原始记录承包单位：试验编号：合同号：试验：复核：试验负责人：水泥砂浆配合比验证原始记录承包单位：报告编号：合同号：监理单位：报告日期：D—062－1水泥浆配合比验证原始记录承包单位：报告编号：合同号：监理单位：报告日期：D—063－1无机结合料击实试验用料计算单承包单位：报告编号：合同号：监理单位：报告日期：D—064－1一、1.取样地点： 6.实测原材料风干含水量2.稳定材料种类：①W砂砾=3.配合比：②W土=4.击实筒体积：③.W石灰=5.最大粒径：④.W粉煤灰=二、计算：1.确定每份混合料干质量（G）=2.计算每份混合料各原材料的风干质量：G×百分比×（1+W风）①②③3.拟定最佳含水量及每点的加水量计算：复核：试验负责人：。
T 0310-2005粗集料含泥量及泥块含量试验1 目的与适用范围测定碎石或砾石中小于0.075mm的尘屑、淤泥和粘土的总质量及4.75mm以上泥块颗粒含量。
2 仪具与材料（1）台秤：感量不大于称量的0.1%。
（2）烘箱：能控温105±5℃。
（3）标准筛：测泥含量时用孔径为1.18mm、0.075mm的方孔筛各1只；测泥块含量时，则用2.36mm及4.75mm的方孔筛各1只。
（4）容器：容积约10L的桶或搪瓷盘。
（5）浅盘、毛刷等。
3 试验准备按T0301 方法取样，将来样用四分法或分料器法缩分至表T0310-1所规定的量（注意防止细粉丢失并防止含粘土块被压碎），置于温度为105±5℃的烘箱内烘干至恒重，冷却至室温后分成两份备用。
表 T0310-1 含泥量及泥块含量试验所需试样最小质量4 试验步骤4.1 含泥量试验步骤4.1.1称取试样1份（m0）装入容器内，加水，浸泡24h，用手在水中淘洗颗粒（或用毛刷洗刷），使尘屑、粘土与较粗颗粒分开，并使之悬浮于水中；缓缓地将浑浊液倒入1.18mm及0.075mm的套筛上，滤去小于0.075mm的颗粒。
试验前筛子的两面应先用水湿润，在整个试验过程中，应注意避免大于0.075mm的颗粒丢失。
4.1.2再次加水于容器中，重复上述步骤，直到洗出的水清澈为止。
4.1.3用水冲洗余留在筛上的细粒，并将0.075mm筛放在水中（使水面略高于筛内颗粒）来回摇动，以充分洗除小于0.075mm的颗粒。
而后将两只筛上余留的颗粒和容器中已经洗净的试样一并装入浅盘，置于温度为105±5℃的烘箱中烘干至恒重，取出冷却至室温后，称取试样的质量（m1）。
4.2泥块含量试验步骤 4.2.1取试样1份。
4.2.2用4.75mm筛将试样过筛，称出筛去4.75mm以下颗粒后的试样质量（m2）。
4.2.3 将试样在容器中平摊平，加水使水面高出试样表面，24h后将水放掉，用手捻压泥块，然后将试样放在2.36mm筛上用水冲洗，直至洗出的清澈为止。
JGJ 53-92中华人民共和国行业标准普通混凝土用碎石或卵石质量标准及检验方法JGJ 53-92主编单位：中国建筑科学研究院批准部门：中华人民共和国建设部施行日期：1993年9月1日关于发布行业标准《普通混凝土用碎石或卵石质量标准及检验方法》的通知建标〔1992〕931号根据建设部(89)建标计字第8号文的要求，由中国建筑科学研究院主编的《普通混凝土用碎石或卵石质量标准及检验方法》，业经审查，现批准为行业标准，编号JGJ53—92，自1993年9月1日起施行。
原部标准《普通混凝土用碎石和卵石质量标准及检验方法》(JGJ53—79)同时废止。
本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院负责归口管理，具体解释等工作由主编单位负责。
由建设部标准定额研究所组织出版。
中华人民共和国建设部1992年12月30日目次1 总则2 术语、符号2.1 术语2.2 符号3 质量要求4 验收、运输和堆放5 取样与缩分5.1 取样5.2 样品的缩分6 检验方法6.1 碎石或卵石的筛分析试验6.2 碎石或卵石的表观密度试验(标准方法)6.3 碎石或卵石的表观密度试验(简易方法)6.4 碎石或卵石的含水率试验6.5 碎石或卵石的吸水率试验6.6 碎石或卵石的堆积密度和紧密密度试验6.7 碎石或卵石的含泥量试验6.8 碎石或卵石的泥块含量试验6.9 碎石或卵石中针状和片状题粒的总含量试验6.10 卵石中有机物含量试验6.11 碎石或卵石的坚固性试验6.12 岩石的抗压强度试验6.13 碎石或卵石的压碎指标值试验6.14 碎石或卵石中硫化物和硫酸盐含量试验6.15 碎石或卵石的碱活性试验(岩相方法)6.16 碎石或卵石的碱活性试验(化学方法)6.17 碎石或卵石的碱活性试验(砂浆长度方法)6.18 碳酸盐集料的碱活性试验(岩石柱方法)附录A 碎石或卵石检测报告表附录B 本标准用词说明附加说明1 总则1.0.1 为合理使用碎石或卵石、保证普通混凝土的质量，制订本标准。
