粗集料含泥量测定方法

105+5）中烘干冷却备用。

：1）准确称量烘干试样500g（m1精确0.5g），置于套筛10min。

然后取出套筛，再按筛孔大1%时为止，逐个分筛。

2）称量每个筛余试样的质量。

要求称量精确至0.5g，1%。

沥青路面用细集料（天然砂、人工砂、石屑）确称取烘干试样约500g.将试样置于洁净容器中，加足够数量的洁净水，将集将容器中悬浮液倒入用1.18mm筛及0.075mm的套筛将全部集料用水冲入搪瓷盘中，放入烘箱烘干称重。

将干料置于套筛上后，置于摇筛机上，摇筛约10min,并称取每层筛余量。

（精确0.5g 筛前和筛后相差1%）。

计算：分计筛余率、累计筛余率、质量通过率；精确绘制级配曲线；(水泥砼用砂)计算细度模数+A0.315+A0.63+A1.25+A2.5)-5A5 /100-5A50.16(沥青路面用砂)计算细度模数+A0.3+A0.6+A1.2+A2.36+A4.75)/1000.16要求平行做两次，两次差值不应大于0.2，否则重做二、细集料含泥量试验（T 0333-2000筛洗法）：测定细集料中粒径小于0.075mm的尘屑、：天平、烘箱、方孔筛0.075mm1.25mm(或四分法取样，烘干、冷却称取约400g的试样两份。

将试样置于筒中，加入洁净的水，使水面高出砂面约，浸泡24h，然后用手淘洗，将悬浮液滤去0.075mm的再次加水于筒中，直至筒内水洁净为止。

筒中干净的砂装入浅盘，放入烘箱烘干、冷却称重M。

计算： Q=(400-M)/400 x100 精确0.1%要求平行做两次，取两次平均值，两次差值不应大于三、细集料泥块含量试验（T0335-1994）测定水泥砼用砂中颗粒大于1.25mm的泥：天平、烘箱、方孔筛0.63mm（或0.6mm）（或1.18mm）取2500g试样四分法，置于烘箱烘干、冷却，用筛筛分，取筛上的砂约400g分两份。

取一份200g置于容器中，并注入洁净的水，使水面高200mm，拌匀、浸泡24h，然后用手在水中捻碎泥块，（0.6mm）筛洗，直至水洁净为止。

水泥混凝土中粗集料针片状颗粒含量测试方法分析当前，在对水泥混凝土用粗集料针片状颗粒的含量进行测试时，通常采用的方法为规准仪法，然而在测试方法和处理结果方面存在着一定的缺陷，文章提出了一种新的测试方法，即游标卡尺法。

通过对游标卡尺法的优化策略进行分析和探讨，希望为相关人士提供参考和借鉴。

标签：水泥混凝土；粗集料；针片状颗粒；含量混凝土拌合物的性能与粗集料的形状和大小有很大关系，通常来讲，粗集料颗粒应选择为正立方体，同时还要注意针片状颗粒的数量，不宜过多，否则会对混凝土拌合物硬化后的硬度造成影响。

然而，粗集料的颗粒形状极不规则，因此采用规准仪法试验存在一定的缺陷，对于颗粒的形状不能全面的反映。

此外，传统的计算方法没有将针片状颗粒的大小对混凝土性能造成的影响加以考虑，而是通过将挑选出来的针片状颗粒全部相加来计算其含量，缺乏合理性。

1 测试方法的优化1.1 采用游标卡尺法测试更科学混凝土粗集料颗粒的形状很不规则，在进行片状颗粒的测试时，采用的仪器是片状规准仪，如果在颗粒厚度的方向某一个截面超过规定的间距，就会导致颗粒无法通过，因此不能定义为片状颗粒。

同样，在进行针状颗粒的测试时，采用的仪器为针状规准仪，测试时没有考虑到颗粒厚度方向的尺寸，将长度无法通过相应柱距的颗粒全部定义为针状颗粒。

通过该方法无法对颗粒的形状进行全面而真实的反映。

对此，文章提出了优化措施，即将颗粒厚度和长度方向的比例加以综合考虑，并以此作为测试的指标。

1.2 游标卡尺法测试方法探讨用游标卡尺法测量粗集料颗粒的长度（L）与厚度（t）两个方向的数值，以L/t的比值来反映颗粒的形状，比较科学。

本研究采用3：1和5：1两种不同标准，选用C25，C40，C50等3个强度的混凝土进行了以下相关试验。

1.2.1 试验材料（1）水泥：P.C32.5，P.O42.5（R）（2）细集料：风干河砂，细度模数2.6，含泥量为1.0%（3）粗集料：4.75mm-31.5mm连续级配碎石，所用的针片状颗粒采用人工方法挑出（4）水：自来水。

细集料筛分试验一、目的和要求测定细集料(天然砂、人工砂、石屑)的颗粒级配及粗细程度。

对水泥混凝土用细集料可采用干筛法，如果需要也可采用水洗法筛分；对沥青混合料及基层用细集料必须用水洗法筛分。

注：当细集料中含有粗集料时，可参照此方法用水洗法筛分，但需特别注意保护标准筛筛面不遭损坏。

二、实验装置1.标准筛：孔径9.5mm、4.75mm、2.36mm、1.18mm、0.6mm、0.3mm、0.15mm和0.075mm。

图2-1 标准筛2.天平：称量1000g，感量不大于0.5g。

3.摇筛机图2-2 摇筛机4.烘箱：能控温在105℃±5℃。

5.其它：浅盘和硬、软毛刷等。

三、实验步骤1．试验准备根据样品中最大粒径的大小，选用适宜的标准筛.通常为9.5㎜筛(水泥混凝土用天然砂)或4.75㎜筛(沥青路面及基层用天然砂、石屑、机制砂等)筛除其中的超粒径材料然后将样品在潮湿状态下充分拌匀，用分料器法或四分法缩分至每份小少于550g的试样两份，在105℃±5℃的烘箱中烘干至恒重，冷却至室温后备用。

注：恒重系指相邻两次称量间隔时间大于3h(通常不少于6h)的情况下，前后两次称量之差小于该项试验所要求的称量精密度，下同。

2．干筛法试验a．准确称取烘干试样约500g(m1)，准确至0.5g，置于套筛的最上面一只，即4.75㎜筛上，将套筛装入摇筛机，摇筛约10min，然后取出套筛，再按筛孔大小顺序，从最大的筛号开始，在清洁的浅盘上逐个进行手筛，直到每分钟的筛出量不超过筛上剩余量的0.1%时为止，将筛出通过的颗粒并入下一号筛，和下一号筛中的试样一起过筛，以此顺序进行至各号筛全部筛完为止。

注：①试样如为特细砂时，试样质量可减少到100g 。

②如试样含泥量超过5％，不宜采用干筛法。

③无摇筛机时，可直接用手筛。

b ．称量各筛筛余试样的质量，精确至0.5g 。

所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。

中华人民共和国行业标准公路工程集料试验规程Test Methods of Aggregate for Highωay EngineeringJTG E42—2005主编单位：交通部公路科学研究所批准部门：中华人民共和国交通部施行日期：2005年08月01日人民交通出版社2005·北京中华人民共和国交通部公告第3号关于发布《公路工程水泥及水泥混凝土试验规程》(JTG E30—2005)、《公路工程岩石试验规程》(JTG E41—2005)、《公路工程集料试验规程》(JTG E42—2005)的公告现发布《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)、《公路工程岩石试验规程》(JTG E41-2005)和《公路工程集料试验规程》(JTG E42-2005)、自2005年8月1日起施行。

原《公路工程水泥混凝土试验规程》(JTJ 053-94)《公路工程石料试验规程》(JTJ 054-94)和《公路工程集料试验规程》(JTJ 058-2000)同时废止。

《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)与《公路工程集料试验规程》(JTG E42-2005)由交通部公路科学研究所主编，《公路工程岩石试验规程》(JTG E41-2005)由中交第二公路勘察设计研究院主编。

规程的管理权和解释权归交通部，日常的具体解释和管理工作由主编单位负责。

请各有关单位在实践中注意积累资料，总结经验.及时将发现的问题和修改意见函告规程主编单位(交通部公路科学研究所，北京市海淀区西土城路8号，邮政编码：100088；中交第二公路勘察设计研究院，武汉市汉阳区鹦鹉大道498号，邮政编码：430052)，以便修订时参考。

特此公告。

中华人民共和国交通部二〇〇五年三月三日前言原《公路工程集料试验规程》(JTJ 058-2000)(以下称原规程)，由交通部公路科学研究所主编，是在1994年版的基础上修订而成的。

砂的含泥量及泥块含量测定一、含泥量测定（一）试验仪具1、天平：感量不大于0.1g ；2、烘箱：能控温在105℃±5℃；3、标准筛：孔径0.075mm 及1.18mm 的方孔筛各一只；4、容器：深度大于250㎜。

5、其它：搪瓷盘、毛刷等。

（二）试样制备将所取试样用四分法缩分至约1100g ，置于温度为(105±5)℃的烘箱内烘干至恒重，冷却至室温后分成大致相等的两份备用。

（三）试验方法步骤1、 称取试样500g ，倒入容器并注入洁净的水，充分搅和均匀，浸泡2h 。

2、用手在水中淘洗试样，滤去小于0.075mm 的颗粒。

3、再向容器中注入清水，重复上述操作，直至容器内的水目测清澈为止。

4、用水淋洗存留在筛上的细粒，并将0.075mm 筛放在水中，使水面略高出筛中砂粒的上表面来回摇动，以充分洗掉小于0.075mm 的颗粒；然后将两筛上筛余的颗粒和清洗容器中已经洗净的试样一并装入搪瓷盘，置于温度为105℃±5℃的烘箱中烘干至恒重，冷却至室温，称取试样的质量（m 1）。

（四）结果计算及要求1、砂的含泥量按式3-28计算，精确至0.1%。

(3-28) 式中 Qn ——砂的含泥量（%)； m 0——试验前的烘干试样质量（g ）； m 1——试验后的烘干试样质量（g ）。

2、以两个试样试验结果的算术平均值作为测定值。

两次结果的差值超过0.5%时，应重新取样进行试验。

试验数据记录及结果处理见表3-66。

二、泥块含量测定（一）试验仪具1、天平：称量1kg （感量不大于0.1g ）；2、烘箱：控温在105℃±5℃；3、标准筛：孔径0.6mm 及1.18mm 的方孔筛各一只；4、容器：深度大于250㎜。

5、其它：搪瓷盘、毛刷等 （二）试样制备将试样用四分法缩分至约5000g ，并置于箱内烘干至恒重，冷却至室温，筛除小于1.18100010⨯-=m m m Q n㎜的颗粒，相等的两份备用。

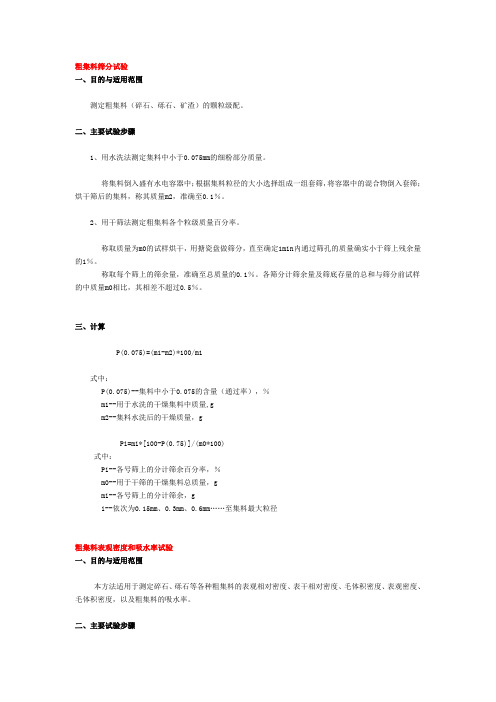

粗集料筛分试验一、目的与适用范围测定粗集料（碎石、砾石、矿渣）的颗粒级配。

二、主要试验步骤1、用水洗法测定集料中小于0.075mm的细粉部分质量。

将集料倒入盛有水电容器中；根据集料粒径的大小选择组成一组套筛，将容器中的混合物倒入套筛；烘干筛后的集料，称其质量m2，准确至0.1％。

2、用干筛法测定粗集料各个粒级质量百分率。

称取质量为m0的试样烘干，用搪瓷盘做筛分，直至确定1min内通过筛孔的质量确实小于筛上残余量的1％。

称取每个筛上的筛余量，准确至总质量的0.1％。

各筛分计筛余量及筛底存量的总和与筛分前试样的中质量m0相比，其相差不超过0.5％。

三、计算P(0.075)=(m1-m2)*100/m1式中：P(0.075)--集料中小于0.075的含量（通过率），％m1--用于水洗的干燥集料中质量,gm2--集料水洗后的干燥质量，gPi=mi*[100-P(0.75)]/(m0*100)式中：Pi--各号筛上的分计筛余百分率，％m0--用于干筛的干燥集料总质量，gmi--各号筛上的分计筛余，gi--依次为0.15mm、0.3mm、0.6mm……至集料最大粒径粗集料表观密度和吸水率试验一、目的与适用范围本方法适用于测定碎石、砾石等各种粗集料的表观相对密度、表干相对密度、毛体积密度、表观密度、毛体积密度，以及粗集料的吸水率。

二、主要试验步骤1、挂好吊篮，将天平调零。

将试验移入天平，称其水中质量（Mw）。

2、取出集料，擦干表面水，马上称其表干质量（Mf）。

3、把集料烘干，称其烘干质量（Ma）三、计算γa＝Ma/(Ma-Mw)γs＝Mf/(Mf-Mw)γb＝Ma/(Mf-Mw)Wx=(Mf-Ma)*100/Ma式中：γa--集料的表观相对密度，无量纲γs--集料的表干相对密度，无量纲γb--集料的毛体积相对密度，无量纲Ma--集料的烘干质量，gMf--集料的表干质量，gMw--集料的水中质量，gWx--粗集料的吸水率，％，准确至0.01％ρa=γa*ρtρs=γs*ρtρb=γb*ρt式中：ρa--粗集料的表观密度，g/cm3ρs--粗集料的表干密度，g/cm3ρb--粗集料的毛体积密度，g/cm3四、精密度或允许差重复试验的精密度，对表现密度，表干密度，毛体积相对密度，两次结果相差不超过0.02，对吸水率不得超过0.2％。

T 0310-2005粗集料含泥量及泥块含量试验1 目的与适用范围测定碎石或砾石中小于0.075mm的尘屑、淤泥和粘土的总质量及4.75mm以上泥块颗粒含量。

2 仪具与材料（1）台秤：感量不大于称量的0.1%。

（2）烘箱：能控温105±5℃。

（3）标准筛：测泥含量时用孔径为1.18mm、0.075mm的方孔筛各1只；测泥块含量时，则用2.36mm及4.75mm的方孔筛各1只。

（4）容器：容积约10L的桶或搪瓷盘。

（5）浅盘、毛刷等。

3 试验准备按T0301 方法取样，将来样用四分法或分料器法缩分至表T0310-1所规定的量（注意防止细粉丢失并防止含粘土块被压碎），置于温度为105±5℃的烘箱内烘干至恒重，冷却至室温后分成两份备用。

表 T0310-1 含泥量及泥块含量试验所需试样最小质量4 试验步骤4.1 含泥量试验步骤4.1.1称取试样1份（m0）装入容器内，加水，浸泡24h，用手在水中淘洗颗粒（或用毛刷洗刷），使尘屑、粘土与较粗颗粒分开，并使之悬浮于水中；缓缓地将浑浊液倒入1.18mm及0.075mm的套筛上，滤去小于0.075mm的颗粒。

试验前筛子的两面应先用水湿润，在整个试验过程中，应注意避免大于0.075mm的颗粒丢失。

4.1.2再次加水于容器中，重复上述步骤，直到洗出的水清澈为止。

4.1.3用水冲洗余留在筛上的细粒，并将0.075mm筛放在水中（使水面略高于筛内颗粒）来回摇动，以充分洗除小于0.075mm的颗粒。

而后将两只筛上余留的颗粒和容器中已经洗净的试样一并装入浅盘，置于温度为105±5℃的烘箱中烘干至恒重，取出冷却至室温后，称取试样的质量（m1）。

4.2泥块含量试验步骤 4.2.1取试样1份。

4.2.2用4.75mm筛将试样过筛，称出筛去4.75mm以下颗粒后的试样质量（m2）。

4.2.3 将试样在容器中平摊平，加水使水面高出试样表面，24h后将水放掉，用手捻压泥块，然后将试样放在2.36mm筛上用水冲洗，直至洗出的清澈为止。

检测参数标准化流程1参数名称粗集料的含泥量及泥块含量。

2名称解释测定碎石或砾石中小于㎜的尘屑、淤泥和粘土的总含量及㎜以上泥块颗粒含量。

3目的与适用范围测定碎石或砾石中小于㎜的尘屑、淤泥和粘土的总含量及㎜以上泥块颗粒含量。

5 仪具与材料(1)台秤：感量不大于称量的％。

(2)烘箱：能控温105℃±5℃。

(3)标准筛：测泥含量时用孔径为㎜、㎜的方孔筛各1只；测泥块含量时，则用㎜及㎜的方孔筛各1只。

(4)容器：容积约10L的桶或搪瓷盘。

(5)浅盘、毛刷等。

6 试验环境要求：温度、湿度无特殊要求。

7试验工作程序及样品处置样品收发程序现场采样活委托送样→样品编号→取样品→试验员进行试验→进行原始数据记录处理→填写试验报告→复核人复核签字→审核签字→批准签字→报告盖章（归档）→客户试验工作程序按规范要求进行取样→进行试验→试验结束→样品集中处理→进行原始记录数据的处理→填写试验记录→出具试验报告→完毕8 操作过程试验准备按T0301方法取样，将来样用四分法或分料器法缩分至表。

T9310-1所规定的量(注意防止细粉丢失并防止所含粘土块被压碎)，置于温度为105℃±5℃的烘箱内烘干至恒重，冷却至室温后分成两份备用。

含泥量试验步骤9.1.1称取试样1份(m0)装入容器内，加水，浸泡24h，用手在水中淘洗颗粒(或用毛刷洗刷)，使尘屑、粘土与较粗颗粒分开，并使之悬浮于水中；缓缓地将浑浊液倒入㎜及㎜的套筛上，滤去小于㎜的颗粒。

试验前筛子的两面应先用水湿润，在整个试验过程中，应注意避免大于㎜的颗粒丢失。

9.1.2再次加水于容器中，重复上述步骤，直到洗出的水清澈为止。

9.1.3用水冲洗余留在筛上的细粒，并将㎜筛放在水中(使水面略高于筛内颗粒)来回摇动，以充分洗除小于㎜的颗粒。

而后将两只筛上余留的颗粒和容器中已经洗净的试样一并装入浅盘，置于温度为105℃±5℃的烘箱中烘干至恒重，取出冷却至室温后，称取试样的质量(m 1)泥块含量试验步骤 9.2.1取试样1份。

中华人民共和国行业标准公路工程集料试验规程Test Methods of Aggregate for Highωay EngineeringJTG E42—2005主编单位：交通部公路科学研究所批准部门：中华人民共和国交通部施行日期：2005年08月01日人民交通出版社2005·北京中华人民共和国交通部公告第3号关于发布《公路工程水泥及水泥混凝土试验规程》(JTG E30—2005)、《公路工程岩石试验规程》(JTG E41—2005)、《公路工程集料试验规程》(JTG E42—2005)的公告现发布《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)、《公路工程岩石试验规程》(JTG E41-2005)和《公路工程集料试验规程》(JTG E42-2005)、自2005年8月1日起施行。

原《公路工程水泥混凝土试验规程》(JTJ 053-94)《公路工程石料试验规程》(JTJ 054-94)和《公路工程集料试验规程》(JTJ 058-2000)同时废止。

《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)与《公路工程集料试验规程》(JTG E42-2005)由交通部公路科学研究所主编，《公路工程岩石试验规程》(JTG E41-2005)由中交第二公路勘察设计研究院主编。

规程的管理权和解释权归交通部，日常的具体解释和管理工作由主编单位负责。

请各有关单位在实践中注意积累资料，总结经验.及时将发现的问题和修改意见函告规程主编单位(交通部公路科学研究所，北京市海淀区西土城路8号，邮政编码：100088；中交第二公路勘察设计研究院，武汉市汉阳区鹦鹉大道498号，邮政编码：430052)，以便修订时参考。

特此公告。

中华人民共和国交通部二〇〇五年三月三日前言原《公路工程集料试验规程》(JTJ 058-2000)(以下称原规程)，由交通部公路科学研究所主编，是在1994年版的基础上修订而成的。

粗集料各项试验试样质量1.总质量、筛上重、分计筛余、累计筛余、通过百分率准确至0.1%.2.各分计筛余及筛底存量的总和与筛前试样的干燥总质量相比，相差不得超过总质量的0.5%.3.损耗率不得大于0.3%，两次试验结果P0.075的差值不得超过1%。

粗集料密度及吸水率试验（网篮法）数据准确及范围1.（表观、表干、毛体积）相对密度计算至小数点后三位，无量纲。

2.吸水率精确至0.01%。

3.（表观、表干、毛体积）相对密度，两次试验结果相差不得超过0.02，吸水率不得超过0.2%。

粗集料堆积密度及空隙率试验4.表观密度大于2500kg/m3,松散堆积密度大于1350 kg/m3，空隙率小于47%。

容量筒的选择以两次平行试验结果的平均值作为测定值。

范围无要求。

粗集料含泥量及泥块含量试验数据准确及范围1.含泥量：精确至0.1%，以两次试验的算术平均值作为测定值，两次结果的差值不得超过0.2%。

2.泥块含量：精确至0.1%，以两次试验的算术平均值作为测定值，两次结果的差值不得超过0.1%。

粗集料针片状颗粒含量试验数据准确及范围（水泥砼用）1.计算结果精确至0.1%。

粗集料压碎值试验数据准确及范围1.准确至1g，以三个平行试验结果的算术平均值作为测定值。

2.三次试验总量取相同值，不超过3000g。

粗集料技术要求细集料细集料筛分试验1.筛分：取干燥试样500g，准确至0.5g,各筛筛余试样质量精确至0.5g，分计筛余、累计筛余、通过百分率精确至0.1%，所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1%。

2.两次试验所得的细度模数之差不得大于0.2.细集料表观密度试验1.取料300g，.（表观、表干、毛体积）相对密度计算至小数点后三位，无量纲，两次试验结果相差不得超过0.01g/cm3。

2.表观密度大于2500kg/m3,松散堆积密度大于1350 kg/m3，空隙率小于47%。

细集料含泥量试验1.取料400g，计算至0.1%，两次结果差值不得超过0.5%。

粗集料含泥量测定方法
1.仪器设备
①烘箱：105±5℃
②台秤：天平的称量30Kg，感量1g
③方孔筛：孔径为1.18mm和0.075mm的方孔筛各一只
④浅盘、毛刷、筒
2.试验步骤：
①称取干燥的碎石6kg(按公称最大粒径为
26.5mm称量）m0一份装入筒内，加水浸泡24h,用手淘洗将浑浊液倒入1.18mm和0.075mm的筛上，滤去小于
0.075mm的颗粒
②继续淘洗，再过筛直到目测清澈为止。

③用水淋洗剩留在筛上的细粒，并将0.075mm筛放在水中来回摇动，以充分洗除小于0.075mm的颗粒。

然后将两只筛上剩留的颗粒和容器中已经洗净的试样一柄装入浅盘。

置于温度为（105±5）℃的烘箱中烘干至恒重。

取出来冷却至室温后，称试样的质量（m1）3.结果计算与评定，精确至0.1％
Q n=（m0-m1）/m0×100
Q n——含泥量，精确至0.1%
m0——试验前烘干样质量，g
m1——试验后烘干样质量，g 取两次平行试验结果的算术平均值作为测定值。

两次结果之差大于0.2％时，应重新取样进行试验。
