水泥石腐蚀

水泥石的腐蚀类型水泥石是混凝土和砌块等建筑材料中常见的一种结构材料，其主要成分是水泥和细集料。

但随着时间的推移，水泥石也会逐渐受到不同类型的腐蚀，导致其性能下降和服务寿命的缩短，因此防止水泥石腐蚀是非常重要的。

本文将介绍水泥石的主要腐蚀类型。

一、碳化腐蚀碳化是指水泥石中的碳酸盐矿物质被二氧化碳的作用下分解产生碳酸盐，并进一步分解为水和二氧化碳的过程。

这一过程会产生酸性物质，使得水泥石中的钙离子释放出来，同时降低了水泥石的PH值，破坏其结构，导致水泥石中的钙石灰石等难溶物质溶解并释放出来，从而导致水泥石的性能下降和腐蚀。

碳化腐蚀常常出现在水泥石表面。

二、氯离子渗透腐蚀氯离子是混凝土中最大的腐蚀因素之一。

氯离子在混凝土中形成盐分，渗透到水泥石中，形成盐渍。

盐渍会对水泥石中的含水量、PH值、电导率等方面造成影响，导致水泥石的腐蚀。

氯离子渗透腐蚀通常出现在混凝土的底层和深度较大的位置。

三、钢筋锈蚀导致的腐蚀在混凝土中，钢筋与水泥石之间存在接触。

当钢筋表面出现氧化物，形成钢筋锈蚀时，其体积会增加，导致钢筋与水泥石之间的接触面积减少，从而降低了钢筋与水泥石之间的粘着力，导致收缩和裂缝，使水泥石中腐蚀加剧。

四、硫酸盐的侵蚀硫酸盐是混凝土中的一种盐类，也是一种常见的腐蚀因素。

硫酸盐的侵蚀容易使水泥石中的海绵结构受到破坏，从而降低了其强度和硬度，并且硫酸盐的侵蚀也会导致水泥石表面出现结晶和破坏，进一步加剧了水泥石的腐蚀效果。

需要强调的是，以上几种腐蚀类型并不是单独存在的，它们常常同时或交叉出现，加剧了水泥石的腐蚀效果。

因此，防止水泥石腐蚀需要多措并举，例如要控制混凝土的成分，控制水泥石的深度和含水量，采取保护措施延长其使用寿命等方法。

工程技术幸福生活指南54幸福生活指南建筑材料水泥石的腐蚀与防止措施朱玉俊南通科达建材股份有限公司 南通 226000摘 要：我国的建筑行业仍然在不断地发展与进步之中，建筑材料水泥石以其独特的特性而广泛的应用到各类的建筑物施工之中，但是建筑水泥石很容易受到外界的影响而出现腐蚀等现象，为了更好的利用水泥石，就需要广大专业人员对其进行系统的讨论与分析，找到合适的预防措施，从根本上解决水泥石腐蚀的防止措施。

关键词：建筑材料；水泥石；腐蚀与防止措施引言水泥石的腐蚀是一个极其复杂的物理化学作用过程，并且水泥石也是我们日常建筑施工过程中最主要的材料之一，经常将其应用到拌制砂浆与混凝土之中，其用途也十分的广泛，如工业与民用建筑、道路施工、桥梁与水利工程等。

但是在不同复杂的环境之下，水泥石的强度与耐久性也会受到相应的影响，其中最常见的就是水泥石的腐蚀。

1、建筑材料水泥石的腐蚀1.1软水侵蚀水泥石中富含着较多的氢氧化钙，而软水与氢氧化钙能够产生出较为剧烈的溶解反应，这种反应不但会使得水泥石中的氢氧化钙溶解，还会不断加剧其中气压水化产物进一步的分解，这种反应会使得水泥石的强度大幅度的下降，根据这种反应，我们能够将软水进一步的称之为溶出性侵蚀。

依据我们日常所积累的化学知识，但水泥石处于大量水之中或者流动水之中时，其中所蕴含的氢氧化钙会不断的溶解出来，尤其是当水泥石受到较强的水压力作用时，这一阶段的水不但能够深入到水泥石的内部之中，还会进一步的与水泥石产生出相应的渗透作用，将其中的强氧化钙溶解、渗透出来，氢氧化钙被溶解之后会使得水泥石的密实度减少，进而影响其强度。

并且有时因为溶液中所蕴含的氢氧化钙的浓度较低，这种低浓度的氢氧化钙较大程度上的破坏了水化物原本比较平衡的碱度，这不平衡的碱度进一步的引起了与其他物质的溶解与分解，此反应也对于水泥石产生了较大的影响，使其原本的结构彻底的改变，水泥石也就不具备原本的功效。

进一步的研究与分析之后，我们能够发现软水对于水泥石的腐蚀程度在较大程度上与水泥石所承受的水压力以及水中是否存在其他离子有着较大的关系，下文将对其展开进一步的讨论与分析。

水泥石腐蚀的名词解释水泥石腐蚀是指水泥制品或混凝土中的水泥石发生化学或物理变化，导致材料质量下降和结构破坏的现象。

这种腐蚀可以发生在不同类型的水泥制品和混凝土中，如建筑物、道路、桥梁和地下管道等设施。

水泥石腐蚀是一个全球性的问题，对工程结构的安全性和寿命产生重要影响。

水泥石由水泥和骨料混合而成，水泥是水泥石的胶凝材料。

由于水泥石是由水泥颗粒和骨料颗粒通过水化反应粘合而成的，因此水泥石的质量与水泥颗粒的形态、化学成分、矿物组成以及水泥与骨料间的相互作用密切相关。

水泥石腐蚀可以分为化学腐蚀和物理腐蚀两种类型。

化学腐蚀是指水泥石中的一些化学成分受到外界环境的影响而发生反应，导致水泥石质量下降和结构破坏。

常见的化学腐蚀现象包括硫酸盐侵蚀、氯盐侵蚀和碳化等。

硫酸盐侵蚀指的是水泥石中的硫酸盐与水或空气中的硫酸盐产生反应，生成硫酸盐水化物，引发体积膨胀和质量减轻，导致水泥石的强度和耐久性下降。

氯盐侵蚀是指水泥石中的氯化物与水或空气中的氯离子发生反应，生成氯化物水化物，引发体积膨胀和结构裂缝，降低水泥石的耐久性和抗压强度。

碳化是由于水泥石中的二氧化碳与水泥基体中的钙化合物发生反应，形成碳酸盐，降低水泥石的碱硅反应性能和强度。

物理腐蚀是指外部因素，如温度变化、冻融、潮湿和干燥等，对水泥石的物理性能产生影响，导致水泥石破裂、剥落和开裂。

温度变化引起的腐蚀是由于水泥石的热膨胀系数和外界温度变化不匹配，导致水泥石发生应力集中和破坏。

冻融腐蚀是由于水泥石中的水分在低温条件下结冰，引发体积膨胀和破坏。

潮湿和干燥腐蚀是由于水泥石中的水分在不同环境条件下蒸发和吸湿，引发结构变形和开裂。

为了避免水泥石的腐蚀现象，有一些方法可以采取。

首先，选择合适的水泥和骨料，确保它们的化学成分和质量符合标准要求。

其次，控制水泥石的配比和水泥石的水化反应过程，以增加水泥石的强度和耐久性。

此外，采用防腐蚀材料和添加剂，如防水剂和防腐蚀剂，可以提高水泥石的耐久性和抗腐蚀能力。

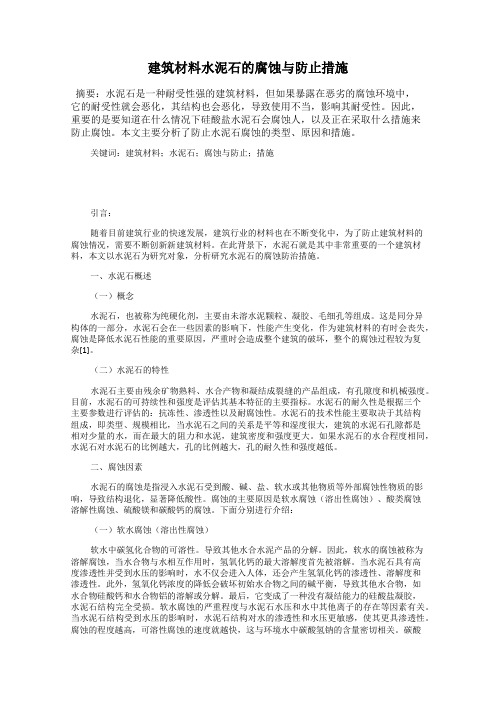

建筑材料水泥石的腐蚀与防止措施摘要：水泥石是一种耐受性强的建筑材料，但如果暴露在恶劣的腐蚀环境中，它的耐受性就会恶化，其结构也会恶化，导致使用不当，影响其耐受性。

因此，重要的是要知道在什么情况下硅酸盐水泥石会腐蚀人，以及正在采取什么措施来防止腐蚀。

本文主要分析了防止水泥石腐蚀的类型、原因和措施。

关键词：建筑材料；水泥石；腐蚀与防止；措施引言：随着目前建筑行业的快速发展，建筑行业的材料也在不断变化中，为了防止建筑材料的腐蚀情况，需要不断创新新建筑材料。

在此背景下，水泥石就是其中非常重要的一个建筑材料，本文以水泥石为研究对象，分析研究水泥石的腐蚀防治措施。

一、水泥石概述（一）概念水泥石，也被称为纯硬化剂，主要由未溶水泥颗粒、凝胶、毛细孔等组成。

这是同分异构体的一部分，水泥石会在一些因素的影响下，性能产生变化，作为建筑材料的有时会丧失，腐蚀是降低水泥石性能的重要原因，严重时会造成整个建筑的破坏，整个的腐蚀过程较为复杂[1]。

（二）水泥石的特性水泥石主要由残余矿物熟料、水合产物和凝结成裂缝的产品组成，有孔隙度和机械强度。

目前，水泥石的可持续性和强度是评估其基本特征的主要指标。

水泥石的耐久性是根据三个主要参数进行评估的：抗冻性、渗透性以及耐腐蚀性。

水泥石的技术性能主要取决于其结构组成，即类型、规模相比，当水泥石之间的关系是平等和湿度很大，建筑的水泥石孔隙都是相对少量的水，而在最大的阻力和水泥，建筑密度和强度更大。

如果水泥石的水合程度相同，水泥石对水泥石的比例越大，孔的比例越大，孔的耐久性和强度越低。

二、腐蚀因素水泥石的腐蚀是指浸入水泥石受到酸、碱、盐、软水或其他物质等外部腐蚀性物质的影响，导致结构退化，显著降低酸性。

腐蚀的主要原因是软水腐蚀（溶出性腐蚀）、酸类腐蚀溶解性腐蚀、硫酸镁和碳酸钙的腐蚀。

下面分别进行介绍：（一）软水腐蚀（溶出性腐蚀）软水中碳氢化合物的可溶性。

导致其他水合水泥产品的分解。

因此，软水的腐蚀被称为溶解腐蚀，当水合物与水相互作用时，氢氧化钙的最大溶解度首先被溶解。

CO2腐蚀油井水泥石的深度及其对性能的影响随着以石油工业为代表的工业领域的不断发展，大量的二氧化碳被排放在大气中，进一步加剧了全球气候变暖、气候灾害等问题。

同时，这些排放物也对环境产生了不可逆转的影响。

近年来，人们不断探索新的环保技术和工艺，以应对大气污染问题。

然而，除了寻求新的解决方案之外，我们也需要寻找其后果并加以控制和减少。

其中之一就是CO2对油井水泥石的腐蚀，本文旨在介绍 CO2 腐蚀油井水泥石深度及其对性能的影响的相关信息。

CO2腐蚀（carbonate corrosion）是指CO2在一定条件下与油井水泥石中的钙源反应，形成碳酸钙。

其反应具有一定的速度，在一定温度、压力、深度及CO2浓度等多重因素的共同作用下，CO2能够产生较为显著的腐蚀影响，导致水泥石的力学性能、渗透性能和耐化学性能等方面的下降。

CO2腐蚀的深度通常取决于CO2暴露的时间、CO2浓度、水泥石的质量和钙源，常常采用酸性溶液注入方法和高压瓶实验方法来模拟CO2腐蚀作用。

研究表明，CO2腐蚀深度与暴露时间和CO2浓度成正比关系，在同等环境条件下，腐蚀深度与钙源含量质量密切相关，钙源含量越高，腐蚀深度越浅。

这是因为钙源在水泥石中的存在能够与CO2形成碳酸类物质，形成一层保护膜，从而减缓或阻止CO2腐蚀水泥石的程度。

CO2腐蚀还会对水泥石的力学性能、渗透性能和耐化学性能产生重大影响。

在力学性能方面，由于CO2腐蚀加剧了水泥石内部的裂缝、孔洞和剥落等症状，导致抗压强度、抗拉强度、全弹性模量、裂缝扩展性等方面的性能均下降。

在渗透性能方面，CO2腐蚀会导致水泥石内部的孔径加大，孔洞增多，渗透性大幅度提高，从而使油井周边的水气体进入油管，降低油井的采收率。

在耐化学性能方面，CO2腐蚀也会使水泥石表面产生酸洞，并迅速降低水泥石的耐化学性能，导致水泥石更容易被化学物质侵蚀、溶解、剥落和破坏。

总的来说，CO2腐蚀是一种严重的水泥石腐蚀现象。

水泥硬化后产物的腐蚀原理水泥硬化后生成的水化物，合有硫铝酸钙和水化硫酸钙等。

由于多余水的蒸发，使留有或多或少的九孔隙。

这种硬化后的水泥在侵蚀性液体、气体的作用下，或在渗透水的溶蚀下，强度会逐渐降低，甚至会遭到破坏，这种现象人们称为水泥的腐蚀。

产生水泥腐蚀的原因有三条：①水泥中的硅酸三钙与水作用的生成物，不断溶解于水，从而降低强度，使水泥破坏；②硬化后的水泥受到侵蚀性液体或气体作用，生成的新化合物不仅强度较低，而且易溶于水．如工业废水等酸类侵蚀等；③由于生成的新化合物，如钙矾石，其休积膨胀2至2．5倍，膨胀应力使已硬化的水泥块严重溃裂(这与水泥中渗进的大量硫酸类的极大破坏作用有关)。

其中由于外界介质引起水泥石侵蚀的原因很多，主要有以下几种类型：1．溶出型侵蚀 (软水侵蚀)硅酸盐水泥属于典型的水硬性胶凝材料，对“硬水”具有足够的抵抗能力。

但是硬化浆体如果不断受到软水的浸泡时，水泥的水化产物就将按照溶解度的大小，依次逐渐被水溶解，产生溶出性侵蚀，最终导致水泥石被破坏。

在静水及无水压力的情况下，由于周围的水易为溶出的氢氧化钙所饱和，使溶解逐渐停止，但如果软水是流动或者有压力的，则溶解的氢氧化钙将不断溶解流失，从而降低水泥石浓度，当氢氧化钙浓度下降到一定程度时，其他水化物也会分解溶蚀，如水化硅酸钙和水化铝酸钙，会分解成胶结能力较差的硅胶SiO ?nH O和铝胶Al(OH) ，使得水泥石胶结能力变差、空隙增大、强度下降、结构破坏。

溶出型侵蚀的强弱，与环境水的硬度有关。

当水质较硬，即水中重碳酸盐含量较高时，氢氧化钙溶解度较小。

同时，重碳酸盐与水泥中的氢氧化钙反应，生成几乎不溶于水的碳酸钙：Ca(OH)2+Ca(HCO3)2=2CaCO3+2H2O生成的碳酸钙积聚于已硬化的水泥石孔隙中，使水不易渗过水泥石，氢氧化钙不易被溶解带出，侵蚀作用变弱。

反之，水质越软侵蚀作用越强。

2．酸性侵蚀（1）碳酸性侵蚀在工业污水、地下水中常有游离的二氧化碳，它对水泥石的腐蚀作用是通过下面方式进行的： Ca(OH)2+CO2+nH2O=CaCO3+(n+1) H2OCaCO3+CO2+2H2O=Ca(HCO3)2这是一种特殊的酸性腐蚀。

2017年第36卷第5期 CHEMICAL INDUSTRY AND ENGINEERING PROGRESS·1953·化 工 进展一种环境响应型水泥石的抗CO 2腐蚀性能彭志刚，张健，邹长军，陈大钧，郑勇（西南石油大学化学化工学院，四川 成都 610500）摘要：目前提高固井水泥石抗CO 2腐蚀性能的材料主要为活性无机外掺料，但其抗腐蚀效果有限。

为了提高固井水泥石（环）的抗腐性能，本文通过添加环境响应型有机防腐蚀剂形成一种环境响应型水泥石，研究了其在CO 2环境养护中抗压强度、渗透率、孔隙结构及微观形貌的相关变化。

结果表明：环境响应型水泥石有效抑制水泥石经碳化腐蚀抗压强度降低及渗透率增大现象；有害孔（＞100nm ）减少，凝胶孔（<50nm ）增多，总孔隙率降低16.31%，孔径细化；水泥石水腐蚀表面形成膜状物质，呈连续分布，质地紧密；借助于扫描电子显微镜等分析技术，揭示了其防腐机理为防腐蚀剂交联形成具有致密网状结构的膜状物质，以及在水泥颗粒表面形成厚度增加的水化层等原因，阻断腐蚀介质侵蚀通道及减少与水化产物接触机会，实现抗CO 2腐蚀的目的。

同时通过不同加量防腐蚀剂的水泥石扫描电镜图片可知，成膜效果的好坏可能影响其抵抗酸性介质的侵蚀能力。

关键词：油井水泥石；二氧化碳腐蚀；有机防腐蚀剂；微观结构；防腐蚀机理中图分类号：TE256 文献标志码：A 文章编号：1000–6613（2017）05–1953–07 DOI ：10.16085/j.issn.1000-6613.2017.05.051Research on CO 2 corrosion resistance performance of one kindenvironmental response cement stonePENG Zhigang ，ZHANG Jian ，ZOU Changjun ，CHEN Dajun ，ZHENG Yong（College of Chemistry and Chemical Engineering ，Southwest Petroleum University ，Chengdu 610500，Sichuan ，China ）Absract ：At present ，the main materials for improving the CO 2 resistance of cement mortar are active inorganic admixture ，and the performance of which is limited ，organic corrosion resistant materials are rarely reported. In order to improve the properties of cement’s （ring ）carbonation resistance ，an environmental response type of cement stone was formed through adding an environmental response type of organic material. The changes of cement’s compressive strength ，permeability ，pore structure and micro structure were studied at CO 2 environmental maintenance condition. The results showed that the environmental response type cement effectively inhibited the increase of compressive strength and permeability through carbonization corrosion. The pore size of cement was refined. The harmful hole （＞100nm ）was decreased. The gel hole （＜50nm ）was increased and the total porosity was decreased by 16.31%. The phase composition of the hydration product remained stable ，and the membranous substance which has a continuous distribution and close texture was formed in the corrosion surface. By using scanning electron microscope （SEM ）analysis ，it is revealed that the carbonation resistance mechanism was the membranous substance with dense mesh structure formed through rust preventer主要研究方向为油气田化学、油气田固完井工程。

高温环境下CO2腐蚀水泥石规律的实验研究周仕明 王立志 杨广国 杨红歧（中国石化石油勘探开发研究院德州石油钻井研究所,山东德州 253005）摘要：天然气中普遍存在CO2气体，在干气情况下CO2气体没有什么危害。

但是如果地层出水，CO2会在湿环境下对井筒中的各种物质产生腐蚀。

本文实验分析了在 4.8MPa分压，95℃、130℃和150℃的湿环境下，CO2气体对水泥石腐蚀的腐蚀规律。

通过对比分析腐蚀前后的水泥石试块的物理性能和反应产物，认为CO2腐蚀水泥石的主要产物是CaCO3，CaCO3和CO2在湿环境下进一步反应生成可溶解的Ca(HCO3)2。

腐蚀后的水泥试块强度降低，渗透率升高。

腐蚀深度在低温区与温度成正比，在高温区与温度成反比。

水化产物中CaAl2SiO2O8·4H2O（钙长石）具有较强的抗CO2腐蚀能力。

胶乳可有效降低水泥石腐蚀深度。

关键词：水泥石，CO2，腐蚀，抗压强度，渗透率Abstract: CO2 usually is associated gas of nature gas, and has no damage in dry environment. But when gas contains water, CO2 will corrodes everything in well bore. Corrosion mechanism of CO2 to oil cement stone in wet and 4.8MPa CO2 pressure and separately 95 and 130 and 150℃℃℃environments was introduced by study physical prosperities and reaction products before and after corrosion. The main corrosion product is CaCO3，and the further and the last is resoluble Ca(HCO3)2. After corrosion the compressive strength of cement stone decreases and the permeability increases comparably. Corroding depth has direct ratio relationship with temperature on low and middle temperature level, and inverse ratio relationship on high temperature level. CaAl2SiO2O8·4H2O has relatively high anti-corrosion ability, and Latex can reduce effectively corrosion depth of cement stone.Keywords: cement stone CO2 corrosion compressive strength permeability引言油气井套管外水泥环是保护套管，实现层间封隔的主要屏障。
