2020年九年级中考物理之档位专题练习1. 图甲是一家用电暖器，有“低温”，“中温”，“高温”三档，铭牌见下表(“高温”档功率空出)，图乙为其简化的电路原理图，S 是自我保护开关，电暖器跌倒时，S 自动断开，切断电源，保证安全，闭合S 1为“低温”档。
请完成下列问题： (1) “低温”档正常工作时的电阻是多少？ (2)“高温”档正常工作时的总电流是多少？(3)若某房间内空气质量为60kg ，空气温度为10℃，设定空气的比热容为1.1×103J/(kg ⋅℃)且保持不变，用该电暖器的“高温”档正常工作20分钟，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高多少℃？2. 一种电热水龙头俗称“小厨宝”，通常安装在厨房里以便提供热水，如图是它的实物图和内部电路图。
旋转手柄可使扇形开关S 同时接触两个相邻触点，从而控制水龙头流出的水为冷水、温水或热水。
已知R 1、R 2是电阻丝，其中R 2=44Ω，温水档的电功率是880W[水的比热容是4.2×103J/(kg ⋅℃)].试回答或求解下列问题：(1)当S 旋到位置1时，水龙头流出______水；当S 旋到位置3时，水龙头流出______水。
(选填“冷”、“温”或“热”)(2)当S 旋到位置3时，小厨宝正常工作30s 将0.5kg 的水从20℃加热到50℃，水吸收了多少热量？(3)电热丝R 1的阻值是多少？(4)当S 旋到热水档时，小厨宝正常工作60s 消耗的电能是多少？××牌电暖器额定电压220V额定功率 低温档 550W中温档 1100W高温档频率 50Hz3.如图所示，是电饭锅工作原理的简化电路图。
电饭锅有两挡，分别是高温烧煮和低温焖饭，S1为挡位自动控制开关。
R0和R为电热丝，R0的阻值为1210Ω，该电饭锅铭牌技术参数如下表所示(低温焖饭挡额定功率模糊不清)，求：(1)电饭锅低温焖饭时的额定功率；(2)电阻丝R的阻值。
2023年中考第二轮专题强训：高低档位问题1．如图所示，是麓山国际实验学校初三物理课外活动小组自制的电热暖手器的电路原理图。
电源电压恒为12V，S为单刀三掷开关，发热体的电阻分别是R1＝2Ω，R2＝1Ω，R3＝5Ω。
求：（1）该电热暖手器在高温档时工作时的电功率是多少瓦？（2）该电热暖手器在低温档时的电流是多少安？（3）当开关调至“2”位置时，电热暖手器在7min内产生的热量能使200g水温度升高多少摄氏度？（不计热量的损失，c水＝4.2×103J／（kg·℃））2．如图甲为某款双控温多功能家用涮烤两用分体电火锅。
该锅可实现汤锅、烧烤同时进行，也可以分开控制。
其部分简化电路图如图乙：开关S1控制对中央区域汤锅进行加热的电路，R1、R2均为加热电阻，R2与温控开关并联，可以实现汤锅的保温和加热功能；两烧烤盘区域S左、S右可分别控制左右两盘的加热电阻R 、R右。
该涮烤锅部分参数如表所示。
求：左（1）汤锅加热状态正常工作时，R1的电阻为多少？（2）若R2的电阻为56Ω，则该汤锅保温挡的额定保温功率为多少？（3）在一次野外烧烤中通过很长的导线从一电压为220V的农家将电源引到烧烤点，发现烤肉速度比较慢。
经分析因为距离远，导线有一定电阻（但远小于加热电阻阻值），所以导线会消耗一些电能；当只让烧烤盘右盘工作时，测得右盘的实际功率只有324W，求此时导线上消耗的电功率。
3．电加热便携式养生杯可以在旅行中满足不同需求，如图甲是一款市场上的产品。
图乙是该产品设计的可调节高、中、低三挡电加热养生杯原理图。
电源电压为12V，其中两个加热元件的阻值分别是R1＝4Ω，R2＝8Ω，开关S3只能接a或b。
（1）在乙图电路中，S1闭合、S2断开、S3接a时，加热电路为___ ___（选填“高”、“中”或“低”）温挡；（2）求中温挡时电功率是多少？（3）使用高温挡工作5min，电热杯消耗的电能是多少？4．小波的妈妈买了一台全自动豆浆机。
电学综合计算题型一1.如图所示，电源电压恒定，电阻R1为20Ω，R2为10Ω，闭合开关S，电流表A1、A2的示数分别为0.9A和0.6A,求：（1）通过R1的电流；产生的电热。
（2）通电10秒电阻R22.小军家的电能表上标着“3000P/（kw·h）”。
他用这个电能表来测量某电炉的功率：他把家中的其他用电器都与电源断开，仅让这个电炉正常工作，1min内电能表的指示灯闪了15次。
该用电器的额定功率是多少？如果实际电压只有额定电压的80%时，且电炉的电阻保持不变，此时每分钟产生多少热量？3.如图所示电路，电源电压保持不变，滑动变阻器R’的最大阻值为30Ω，小灯泡L上标有“2.5W”字样忽略温度对灯泡电阻的影响。
（1）滑片移至最右端，闭合开关后，电流表的示数为0.3A，小灯泡的功率为0.9W，求电源电压。
（2）将滑片移至某一位置时，电压表的示数为7V，此时小灯泡正常发光，求小灯泡正常发光时的电流和电路的总功率。
4.如图所示的电路中，电源电压12V保持不变，R1=24Ω，R2=16Ω，当S1、S2都闭合时，电流表示数为1A,这时灯L正常发光忽略温度对灯丝电阻的影响，求：（1）灯L额定功率。
（2）当S1、S2都闭合时，通电10秒整个电路消耗的电能。
（3）当开关S1、S2都断开，此时灯L实际消耗的功率是多少？5.如图甲是一款便携式电火锅，图乙是其简化电路图。
R1、R2均为电热丝，电火锅有加热和保温两个挡，加热功率为440W，保温功率为110W。
（1）加热挡工作时，电路中的电流是多少？（2）电热丝R2的阻值是多少？（3）若不计热量损失，该电火锅正常工作，把质量为0.55kg初温为20℃的水=4.2×103J/（kg·℃）加热到100℃，需要多少秒？ C水6..如图所示是某款电养生壶及其铭牌的部分参数，当养生壶正常工作时，求：额定电压220V频率50Hz额定功率1100W容量1L（1）养生壶正常工作的电阻。
中考物理总复习《“电热器挡位”分类计算》专项测试卷（含答案）学校:___________班级：___________姓名：___________考号：___________（一）串联类型：1.如图所示，图甲是某种电热饮水机的简化电路示意图，图乙是其有关参数，它有加热和保温两种工作状态（由机内温控开关S0自动控制）。
则：（1）温控开关S0断开时饮水机处于什么状态？（2）R1、R2的阻值是多大？（3）若在用电高峰期，该饮水机实际工作电压只有200V，则其实际加热功率多大？2.肠粉是一种广东非常出名的汉族传统小吃，属于粤菜系，源于唐朝的泷洲。
如图甲所示的迷你电热肠粉机，通过加热水，产生大量水蒸气，两分钟就可以将米浆固化成肠粉。
此肠粉机有工作和待机两个模式，其内部简化电路如图乙所示，将该机器单独接入装有如图丙所示电能表的家庭电路中正常工作。
正常工作8min，电能表指示灯闪烁800次，刚好将1.5kg 的水从20℃加热到100℃，产生高温水蒸气。
已知该机待机功率为22W，R1、R2用于发热的定值电阻，水的比热容为4.2×103J/(kg·℃)。
（1）肠粉机正常工作8min所消耗的电能；（2）肠粉机正常工作时的热效率；（3）R1的阻值。
3.下表是某款两挡位电火锅的有关参数，如图甲是其简化电路图，R1和R2为阻值额定电压U/V电火锅挡位额定功率P/W低温250220高温8801（2）电火锅正常工作时，用低温挡将2kg的水从60℃加热到70℃，求此过程中水吸收的热量。
（3）电火锅正常工作时，分别用低温挡和高温挡将质量为2kg的水加热，绘制的水温随时间变化的图像如图乙所示。
请通过计算比较使用高温挡还是低温挡更节能。
4.图甲是某型号的梳妆防雾镜，玻璃背面粘有等大的电热膜，接通电路时镜面升温，驱除水雾，便于成像，该防雾镜的相关数据如表：【c＝0.75×103J/（kg•℃）】（1）求防雾镜正常工作时的电流；（2）正常工作250s，可使玻璃镜面平均温度升高22℃，求电热膜的加热效率；（3）如图乙所示，小明给防雾镜电路连接了一个滑动变阻器R，能使电热膜的功率在原功率的25%～100%之间变化，以满足不同季节使用的需要，请求出R的最大阻值。
中考物理模拟题《档位问题》专项检测卷-带答案学校:___________姓名：___________班级：___________考号：___________核心思路：多档位的实质是利用多开关控制电路中的电阻大小。
从而改变用电器的电功率，以实现对档位的控制。
家庭电路中电源U=220v,可知R越大，P越小，档位越低；R越小，P越大，档位越根据P=U2R高！一：串联短路式双档位问题：【例题一】某型号家用电饭锅有高温蒸煮和保温焖饭两个挡位，其原理如图所示，R1和R2为加热电阻，且R1：R2＝9：1，下列说法正确的是（）A．当S接1时，R1和R2并联接入B．当S接2时，电饭锅处于高温挡C．电饭锅高温挡和保温挡的电功率之比为10：1D．若将电路中R1、R2位置对调，高温挡功率增大【答案】C【解析】由图可知，当S接1时，加热电阻R1被短路，电路为R2的简单电路，故A错误；设电源电压为U，由P＝UI＝可得，当S接1时，电路消耗的功率：P1＝，当S接2时，R1和R2串联，此时电路消耗的电功率：P2＝，比较可知P1＞P2，所以S接1时，电饭锅处于高温挡，当S接2时，电饭锅处于保温挡，故B错误；电饭锅高温挡和保温挡的电功率之比为：＝＝，因为R1：R2＝9：1，即R1＝9R2，所以＝＝，故C正确；若将电路中R1、R2位置对调，开关接1时R2被短路，电路为R1的简单电路，此时为高温挡，则对调后高温挡消耗的功率：P1′＝，且对调前高温挡消耗的功率：P1＝，由题知R1＞R2，所以P1′＜P1，即对调后高温挡功率减小，故D错误。
故选C。
专项训练1：如图是电热饮水机电路原理图，已知R1＝100Ω，R2＝20Ω，当开关S1、S2闭合时，饮水机处于状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为。
【答案】加热；1：6【解析】（1）当开关S1、S2都闭合时电路为R2的简单电路，当S1闭合、S2断开时R1与R2串联两电阻串联时总电阻最大，所以当开关S，S1都闭合时，电路中的电阻最小，由P＝可知，电路中的总功率最大，饮水机处于加热状态；（2）饮水机处于加热状态时，电路为R2的简单电路，则电路的功率：P加热＝；饮水机处于保温状态时，R1与R2串联，电路的功率为：P保温＝所以饮水机的保温功率与加热功率之比：＝＝＝。

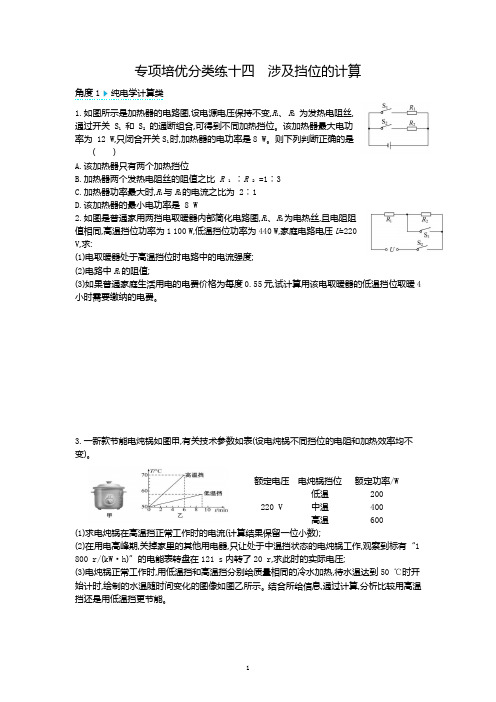

专项培优分类练十四涉及挡位的计算角度1纯电学计算类1.如图所示是加热器的电路图,设电源电压保持不变,R1、R2为发热电阻丝,通过开关 S1和 S2的通断组合,可得到不同加热挡位。
该加热器最大电功率为 12 W,只闭合开关S1时,加热器的电功率是8 W。
则下列判断正确的是( )A.该加热器只有两个加热挡位B.加热器两个发热电阻丝的阻值之比R1∶R2=1∶3C.加热器功率最大时,R1与R2的电流之比为2∶1D.该加热器的最小电功率是 8 W2.如图是普通家用两挡电取暖器内部简化电路图,R1、R2为电热丝,且电阻阻值相同,高温挡位功率为1 100 W,低温挡位功率为440 W,家庭电路电压U=220V,求:(1)电取暖器处于高温挡位时电路中的电流强度;(2)电路中R1的阻值;(3)如果普通家庭生活用电的电费价格为每度0.55元,试计算用该电取暖器的低温挡位取暖4小时需要缴纳的电费。
3.一新款节能电炖锅如图甲,有关技术参数如表(设电炖锅不同挡位的电阻和加热效率均不变)。
额定电压电炖锅挡位额定功率/W220 V 低温200 中温400 高温600(1)求电炖锅在高温挡正常工作时的电流(计算结果保留一位小数);(2)在用电高峰期,关掉家里的其他用电器,只让处于中温挡状态的电炖锅工作,观察到标有“1 800 r/(kW·h)”的电能表转盘在121 s内转了20 r,求此时的实际电压;(3)电炖锅正常工作时,用低温挡和高温挡分别给质量相同的冷水加热,待水温达到50 ℃时开始计时,绘制的水温随时间变化的图像如图乙所示。
结合所给信息,通过计算,分析比较用高温挡还是用低温挡更节能。
4.新型电饭锅煮饭时采用“高温”和“低温”两种方式交替加热,其内部电路如图所示,R1和R2均为电热丝,S1是温度自动控制开关。
高、低温挡的额定功率见表。
煮饭时,闭合开关S,电饭锅正常工作30 min 消耗的电能为0.44 kW·h。
初中物理专训：多挡位电热器的计算由公式P ＝U 2R可知，电热器的电阻越小，其功率越大，挡位越高。
(1)对于并联电路来说，接入的电阻个数越多，挡位越高。
对于串联电路来说，接入的电阻个数越多，挡位越低。
(2)电热器的总功率等于每个电阻丝的功率之和。
并联型多挡位1．【中考·广东】如图是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S 0。
该饮水机的部分参数已知：额定电压为220 V ，加热时的总功率为880 W ，保温时的功率为40 W ，R 1、R 2为加热电阻丝。
假设它们的阻值不变，计算结果若不能整除，保留一位小数，求：(1)当S 和S 0闭合时，饮水机处在什么状态？此时电路的总电流是多大？(2)在加热状态下，电阻丝R 1、R 2的阻值为多少？(3)傍晚用电高峰期，若实际电压只有200 V 时，饮水机加热的实际总功率是多大？(第1题图)2．【中考·泰安】如图所示是某型号电压力锅工作电路简图，下表是其部分参数。
接通电路后，开关S 自动与触点a 、b 接通，1挡加热器开始加热。
当锅内混合物质温度达到102 ℃时，开关S 自动与a 、b 断开，并与触点c 接通，2挡加热器工作，此时锅内混合物质温度不变，保持锅内压强不变，进入保压状态。
现将质量为2.0 kg ，初温为36 ℃的混合物质放入压力锅中，接通电路使其正常工作20 min 。
假设加热器产生的热量全部被混合物质吸收，混合物质的比热容为c ＝4.0×103J/(kg·℃)。
求：额定电压/V 220 1挡加热器额定功率/W 550 2挡加热器额定功率/W110 保压温度/℃ 102 最大容积/dm 33(1)R 1、R 2的阻值。
(2)电压力锅加热多少s 后开始保压？(3)电压力锅最后2 min 内消耗的电能。
(第2题图)串联型多挡位3．【中考·重庆A 】小明家的电饭锅的额定电压为220 V ，“煮饭”时额定功率为1 210 W ，简化电路如图甲所示，S 1为温控开关，发热电阻R 1与R 2的阻值不随温度变化，电阻R 2在“保温”状态与“煮饭”状态的功率之比为1∶16，求：(1)正常“煮饭”状态，通过电饭锅的电流为多少安？(2)电阻R1的阻值为多少欧？(3)某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表(如图乙所示)指示灯每闪烁4次所用的时间为48 s。
初中物理专训：多挡位电热器的计算由公式P ＝U 2R可知，电热器的电阻越小，其功率越大，挡位越高。
(1)对于并联电路来说，接入的电阻个数越多，挡位越高。
对于串联电路来说，接入的电阻个数越多，挡位越低。
(2)电热器的总功率等于每个电阻丝的功率之和。
并联型多挡位1．【中考·广东】如图是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S 0。
该饮水机的部分参数已知：额定电压为220 V ，加热时的总功率为880 W ，保温时的功率为40 W ，R 1、R 2为加热电阻丝。
假设它们的阻值不变，计算结果若不能整除，保留一位小数，求：(1)当S 和S 0闭合时，饮水机处在什么状态？此时电路的总电流是多大？(2)在加热状态下，电阻丝R 1、R 2的阻值为多少？ (3)傍晚用电高峰期，若实际电压只有200 V 时，饮水机加热的实际总功率是多大？(第1题图)2．【中考·泰安】如图所示是某型号电压力锅工作电路简图，下表是其部分参数。
接通电路后，开关S 自动与触点a 、b 接通，1挡加热器开始加热。
当锅内混合物质温度达到102 ℃时，开关S 自动与a 、b 断开，并与触点c 接通，2挡加热器工作，此时锅内混合物质温度不变，保持锅内压强不变，进入保压状态。
现将质量为2.0 kg ，初温为36 ℃的混合物质放入压力锅中，接通电路使其正常工作20 min 。
假设加热器产生的热量全部被混合物质吸收，混合物质的比热容为c ＝4.0×103J/(kg·℃)。
求：额定电压/V 220 1挡加热器额定功率/W 550 2挡加热器额定功率/W110 保压温度/℃ 102 最大容积/dm 33(1)R 1、R 2的阻值。
(2)电压力锅加热多少s 后开始保压？ (3)电压力锅最后2 min 内消耗的电能。
(第2题图)串联型多挡位3．【中考·重庆A】小明家的电饭锅的额定电压为220 V，“煮饭”时额定功率为1 210 W，简化电路如图甲所示，S1为温控开关，发热电阻R1与R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态的功率之比为1∶16，求：(1)正常“煮饭”状态，通过电饭锅的电流为多少安？(2)电阻R1的阻值为多少欧？(3)某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表(如图乙所示)指示灯每闪烁4次所用的时间为48 s。
2024年中考物理专题复习—电功率高低温挡题型总结一、简单多挡问题例1.（基础必过）学校教学楼有一个额定电压为220V 的电热水器，如图是其简化了的工作电路图。
已知电阻R 1=22Ω，R 2=220Ω，电源电压保持220V 不变，利用开关S 1、S 2闭合与断开，可实际电热水器的加热和保温功能。
求：（1）开关S 1闭合、S 2断开，电热水器处于________（选填“保温”或“加热“）状态。
（2）电热水器处于保温状态时的功率是多少瓦？（3）电热水器处于加热状态时，经过5min 电流消耗的电能是多少焦？解析：（1）开关S 1闭合、S 2断开时，R 1、R 2的串联电路，电路中的电阻较大，根据2U P R=可知，电热水器的功率较小，处于保温状态。
（2）由2U P R=得，电热水器处于保温状态时的功率为：()2212220V =200W+22+220U P R R ==ΩΩ保（3）开关S 1、S 2都闭合时，电路为R 1的简单电路，电路中的电阻较小，根据2U P R=可知，电热水器的功率较大，处于加热状态，经过5min 电流产生的热量为：()2251220V =560s 6.610J 22U Q W Pt t R ===⨯⨯=⨯Ω例2.（基础必过）某型号的电饭锅有两挡，其原理如图所示，电阻R 1=44Ω。
当开关S 闭合时，电饭锅处于高温挡。
当开关S 断开时，电饭锅处于焖饭、保温挡，焖饭、保温时电饭锅的总功率为高温功率的0.02倍。
求：（1）高温挡的功率；（2）焖饭、保温时电路中的电流；（3）电阻R2的阻值。
解析：（1）当开关S闭合时，电路为R1的简单电路，电饭锅处于高温挡，则高温挡的功率：()221220V=1100W44UPR==Ω高温（2）当开关S断开时，R1与R2串联，电饭锅处于焖饭、保温挡，由题意可知，保温挡的功率：P保温=0.02P高温=0.02×1100W=22W由P=UI可得，电路中的电流：22W=0.1A220VPIU==保保（3）由UIR=可得，保温时电路中的总电阻：220V=22000.1AURI==Ω总保因串联电路中总电阻等于各分电阻之和，所以，电阻R2的阻值：R2=R总－R1=2200Ω－44Ω=2156Ω例３.（易错必练）某电熨斗的简化电路如图所示，R1、R2为电热丝且阻值保持不变。
高低挡（加热保温）计算题专题训练1、某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，图乙是该电饭煲在一次工作中电功率与时间的关系图像。
（1）用所学的物理知识分析说明：当开关S接触点2时，电饭煲处于什么功能状态？此时电饭煲的电功率为多少？（2）分析计算电路中R1、R2的电阻分别是多少？（3）电饭煲在这一次工作中一共消耗多少焦的电能？合用了多少度电？2、小明家有一台额定电压为220V的加湿器，说明书上的电路图为图甲。
R1、R2为发热电阻，且R2＝3R1，S为旋转型开关。
1、2、3、4为触点，通过旋转开关S可实现“关”、“低挡”、“高挡”之间的转换（低挡为小功率加热，高挡为大功率加热），其高挡功率为440W。
（1）求高挡工作时，电路中的电流；（2）求加湿器处于低挡时的电功率；（3）加湿器的P﹣t关系如图乙所示，加湿器工作30分钟消耗的电能为多少？3、如图甲为某电饭锅的简化电路原理图，R1和R2为加热电阻，且阻值保持不变，R1＝44Ω，S为靠近加热盘的感温开关，1、2是开关连接的触点，加热盘温度达到103℃时，S自动切换到保温状态。
某次煮饭时，仅将电饭锅接入220V的电路，按下开关S与触点1连接，工作了5min，S自动切换到保温状态，保温时，图乙所示电能表的转盘在3min内转过15转。
求：（1）加热状态时，电饭锅消耗的电能。
（2）电饭煲的保温功率。
（3）R2的阻值。
4、某家用电饭锅内部电路简化示意图如图甲，有加热和保温两种状态。
图乙是电饭锅工作时电流I随时间t的变化图像，求：（1）电阻R1的阻值；（2）电饭锅加热状态时消耗的电功率；（3）工作30分钟电饭锅消耗的电能。
5、如图是某家用电炖锅的简化电路图，电源电压为220V，R1和R2均为加热电阻。
当开关S接1时为加热状态，功率为880W；开关S接2时为保温状态，功率为220W。
试求：（1）电炖锅保温状态下电路中的电流是多少？（2）电阻R1的阻值是多少？（3）电炖锅保温状态下工作10min，电阻R2产生热量是多少？6、图甲是具有高温、低温两挡的电热饭盒，高温挡电功率为242W，简化电路如图乙所示，R1、R2均是发热电阻，且R2的阻值是R1的4倍。
初中物理专训：多挡位电热器的计算由公式P= U可知，电热器的电阻越小，其功率越R大，挡位越高。
(1)对于并联电路来说，接入的电阻个数越多，挡位越高。
对于串联电路来说，接入的电阻个数越多，挡位越低。
(2)电热器的总功率等于每个电阻丝的功率之和。
題繼鷲融.并联型多挡位1. 【中考•广东】如图是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S o。
该饮水机的部分参数已知：额定电压为220 V，加热时的总功率为880 W保温时的功率为40 W R、R2为加热电阻丝。
假设它们的阻值不变，计算结果若不能整除，保留一位小数，求：(1) 当S和S o闭合时，饮水机处在什么状态？此时电路的总电流是多大？(2) 在加热状态下，电阻丝R、艮的阻值为多少？(3) 傍晚用电高峰期，若实际电压只有200 V时，饮水机加热的实际总功率是多大？(第1题图) 物质温度达到102 C时，开关S自动与a、b断开，并与触点c接通，2挡加热器工作，此时锅内混合物质温度不变，保持锅内压强不变，进入保压状态。
现将质量为2.0 kg，初温为36 C的混合物质放入压力锅中，接通电路使其正常工作20 min。
假设加热器产生的热量全部被混合物质吸收，混合物质的比热容为 c = 4.0 X 103 J/(kg )。
求：额定电压N2201挡加热器额定功率/W5502挡加热器额定功率/W110保压温度/c102最大容积/dm3(1) R、艮的阻值。
(2) 电压力锅加热多少s后开始保压？(3) 电压力锅最后2 min内消耗的电能。
2. 【中考■泰安】如图所示是某型号电压力锅工作电路简图，下表是其部分参数。
接通电路后，开关S自串联型多挡位3 .【中考•重庆A】小明家的电饭锅的额定电压为220 V，“煮饭”时额定功率为1 210 W,简化电路如图甲所示，S为温控开关，发热电阻R与F2的阻值不随温动与触点a、b接通，1挡加热器开始加热。
当锅内混合度变化，电阻艮在“保温”状态与“煮饭”状态的功率(第2题图)之比为1 : 16,求:(1) 正常“煮饭”状态，通过电饭锅的电流为多少 安？(2) 电阻R 的阻值为多少欧？(3) 某天傍晚，小明关闭家里其他用电器， 只让“保 温”状态的电饭锅工作，发现自家电能表 (如图乙所示) 指示灯每闪烁4次所用的时间为48 s 。
则R 两端的实际鳗熊筲魔无混合型多挡位5.［中考•重庆 B 】小亮家新装了一台智能电热马 桶盖，他查阅使用说明书发现便座加热电路有高、中、 低三挡并可手动调节，其额定电压为220 V ，低温挡、中温挡的额定功率分别为 22 W 和44 W 。
利用所学知识 他设计了一个等效电路图，如图所示，用两定值电阻 R和R 表示两电热丝，单刀双掷开关 S 2可接a 或b 。
当它接入家庭电路中正常工作时:(1) 低温挡加热的电流多大?额定电压 220 V 容积 30 L 加热功率2 000 W保温功率800 W保温状态。
水箱内装满水时，水的质量为 ____________ k g 。
(2) R 的阻值为多大？(3) 水箱中装满初温为 25 C 的水，加热使温度升高 到55 C,水需要吸收多少热量？(4) 在上述加热状态下，热水器正常工作 35 min 需消耗多少电能？加热效率是多少？6 •［中考•南平】如图甲所示是某型号电热加湿器的原理图，如表为其部分技术参数。
R 、R 为发热电阻,电压为多少伏?4.［中考•苏州】如图是某家用电热水器的简化电 路图，温控开关 S 可根据水温自动切换加热和保温两种 状态，R 、F 2是发热电阻，热水器主要参数如下表。
［水3的比热容为4.2 X 10 J/(kg •C )］中温挡加热5 h ，消耗多少度电? 高温挡加热的额定功率是多少瓦?(第5题图)(第4题图)甲且R2= 3R, S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”“低挡” “高挡”之间的转换(低挡为小功率加热，高挡为大功率加热)。
______ (填“ 1、2”“ 2、3” 或“ 3、4”)位置；(2) 电阻R的阻值；(3)加湿器处于低挡位置时的发热功率；(4) 如图乙所示是某次使用加湿器工作30 min的图象，请计算加湿器消耗的总电能。
題軽曲滑动变阻器调挡位7 •【中考•临沂】一种家用调温式电熨斗，工作过程中电源电压恒为220 V,电熨斗金属底板质量为500 g。
如图是它的工作电路，发热部分由调温电阻R和定值电阻R0组成(电阻值均不受温度影响)。
调温电阻最大阻值为110 Q，预热时电熨斗以最大功率正常工作100 s可使金属底板的温度由20 C升高到220 C ［金属底板的比热容为0.44 X 103 J/(kg •C )，假设电熨斗发热体放出的热量全部被金属底板吸收］，则：(1) 预热时金属底板吸收的热量是多少？(2) 电熨斗的最大功率是多少？(3) 定值电阻R)的阻值是多大？(4) 电熨斗调温过程中，电路中的最小电流是多少？答案 1解：(1)当开关s 、S o 闭合时，两电阻并联，电 路中的总电阻最小，由p =R 可知电热饮水机功率最大, 处于加热状态。
此时电路的总电流 P 加热 1=1 880 W =4220 VA 。
(2)饮水机保温时电路为 艮的简单电路, U ? (220 V ) 2 电阻艮一 --------- P 保温 40 W 1 210 Q 。
饮水机加热时两电阻并联，电阻 U 2 R= R2 (220 V ) 880 W — 40W 普 57.6 Q 。
(3) R 和R 2并联的总电阻 R = L ?/P 加热=(220 V)2/880 W= 55 Q ，当电路两端电压为 p ,U 实2P 加热 状态的实际功率 200 V 时，饮水机在加热 2 〜727.3W 。
(200 V ) 则消耗的电能： W= P 加热2t "一 110 W X 2X 60 s =41.32 X 10 J 。
3•解：(1)由P = UI 可得，当电饭锅处于煮饭状态，P 1 210W 1 = U =20矿=5.5A ；(2) 电阻 艮在“保温”状态与“煮饭”状态的功率 之比为1 : 16,则 I 保2F 2 : I 煮2F 2= 1 : 16, I 保：I 煮一 1 : 4,刚 U U 即 ----- ：一一 1 : 4即 FF + F 2 F 2 ' 4，U 2 220 V X 220 V 所以 R = 3F 2, R =$ - 1 210 W = 40 Q,所以 F = 3F 2= 120 Q 。
63.6 X 10 (3) 指示灯闪烁4次所消耗的电能 W= 1 200 X 4 J4=1.2 X 10 J , R 55 Q 2•解：(1) 开关S 与触点a 、b 接通时，R 1与F 2并 W1.2 X 104 J t 48 s=250 W ,由 P' —U'R2得, 联，电饭锅处于 1挡加热状态；开关 S 自动与a 、b 断 开并与触点c 接通时，电路为F 2的简单电路，电饭锅处 于2挡加热状态。
1挡加热时，R 消耗的电功率：p 1= P 加热1- P 加热2 = 550 W — 110 W = 440 W, R 、F 2的阻值分别为: U 2 (220) 2 U 2 (220 V ) 2 R =看 =110 Q ，R = P 加热2110 W440 Q ; ⑵ 当锅内混合物质温度达到 102 C 时, 开始保压, 混合物质温度升高到 102 C 时所吸收的热量: 0吸=cn ( t —10)= 4.0 X 103 J/(kg 「C ) X 2 kg X (102 C — 36 C) =5.28 X 105 J ，因加热器产生的热量全部被混合物质吸 收, 从加热到保压的时间:5C 吸 5.28 X 10 J= =960 s = 16 min ;P m 热1550 W⑶由于电压力锅正常工作时间为 20 min , 所以电压力锅最后 2 min 处于保压状态,2U' = P'(F + R) = 250 W X 160 Q , 所以 U' — 200 V 。
U ， U ，U 一 只+ *一 4 = 50 V4 • (1) b ; 30(2)当开关S 跳至a 触点位置时，只有电阻 F 接入电路，_ U 2 _ U 2 (220 V ) 2 由 P = R 可知，R -芮一 2 000 W = 24.2 Q ，开关S 跳至b 触点位置时，两电阻串联，由P = 2可U 2( 220 V ) 2知: P 保温一耐，即 800 W= 24.2 Q + F ， 解得 R - 36.3 Q ;3(3)水吸收的热量 C = cm A t = 4.2 X 10 6J/(kg •C ) X 30 kg X (55 C — 25 C ) = 3.78 X 10 J ;(4)加热状态下，热水器正常工作 35 min 需消耗电6能 W= P 加热 t = 2 000 W X 35X 60 s = 4.2 X 10 J 。
加热6、— Q3.78 X 10 J效率 n = W X 100%= 4 2 X 1。
6 J X 100%= 90%5•解：(1)由P = UI 可得，低温挡加热的电流:(2) 中温挡加热5 h 消耗的电能：一 3W= P 中温 t = 44X 10 kW< 5 h = 0.22 kW • h = 0.22度；(3) 当开关S i 闭合、S 2接b 时，电路为 R 的简单电i f( 220 V )2路，马桶盖处于中温挡，R 的阻值：R=5—=P 中温44 W值电阻R )连入电路，电熨斗的功率最大，定值电阻 R )i f (220 V ) 2 =m == 110 Q oP 最大440 W(4) 当调温电阻接入电路中的电阻R= 110 Q 时，电熨斗的功率最小， 总阻值R 总=R + R )= 110 Q + 110 Q,、U 220V=220 Q ,电路中的电流I 最小=R = 220 Q = 1 A 。
=1 100 Q当开关S 1断开、S 接b 时，R 与F 2串联，马桶盖处i f(220 V ) 2于低温挡，则电路中的总电阻：R = P —==P 氐温22 W2 200 Q ,R 的阻值：Rz = R — F = 2 200 Q - 1 100 Q = 1 100Q ,当开关S 闭合、S 接a 时，R 与F2并联，电热马桶 盖处于高温挡，且R 与艮的功率相等，则高温挡时的额 定功率为：P 高温=2P 中温=2 X 44 W= 88 W o6. 解：(1)3、4(2)由题图乙知，高挡发热功率：P 高=400 W,由Pi fi f (220 V ) 2=知 R 的阻值：R =二=——=121 Q oRF 高 400 W(3)由题知，R= 3R ,低挡位置时的发热功率:P 低=具=里=丄» = 100 W 。
