钻井工程7-井身结构与套管柱设计
- 格式:ppt
- 大小:10.86 MB
- 文档页数:56
2008~2009年第一学期钻井工程理论与技术试卷A(闭卷部分)考试班级:⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽学生姓名:⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽学号:⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽考试日期:⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽一、判断题(对的打“ ”,错的打“ ”,每题1分,共15分)1.随着围压的增大,岩石的强度增大、塑性也增大。
()2.用d指数法检测地层压力时没有考虑到水力因素的影响。
()3.牙轮钻头牙轮超顶和复锥可以使牙轮产生轴向滑动。
()4.钻柱设计时应使中性点落在钻杆上,以减少事故。
()5.钻速方程中的门限钻压主要反映了岩石的抗压入强度。
()6.在其它条件不变时,井底压差越大机械钻速越高。
()7.真方位角等于磁方位角加上西磁偏角。
()8.在倾斜的层状地层中钻进时,钻头一般有平行于地层前进的趋势。
()9.多压力层系共存于同一裸眼井段时,应以最高压力层为准设计钻井液密度。
()10.压井时控制井底压力不变的途径是保持立管压力不变。
()11.下套管时一般将套管引鞋安装在套管鞋之下。
()12.满眼钻具只能有效地控制井斜角的变化,不能降斜。
()13.钻具折断往往发生在钻杆本体或钻铤的丝扣。
()14.起下钻时发生井涌, 应迅速将钻具全部起出, 然后关井。
()15.钻柱设计中安全系数法是针对钻杆解卡时的安全考虑的。
()二、填空题(每空1分,共15分)1.在岩石的诸强度中,⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽强度最小。
2.切削型钻头破碎塑脆性岩石主要有⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽三个主要过程。
3.钻井泵在额定泵压工作状态时,获得最大钻头水功率的条件是⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽。
4.平均角法是假设测段为直线,方向是上、下两测点的⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽。
5.射流对井底的清洗作用主要包括⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽和⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽⎽。
6.API规定水泥浆的稠化时间是指从水泥浆达到稠度⎽⎽⎽⎽⎽⎽⎽Bc时的时间。

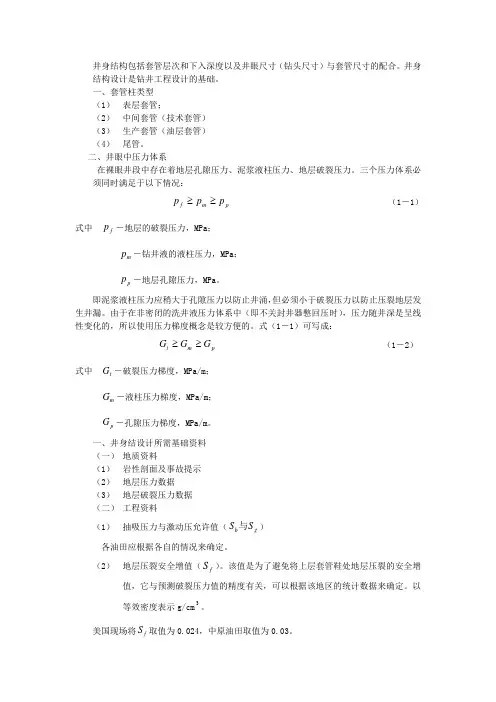

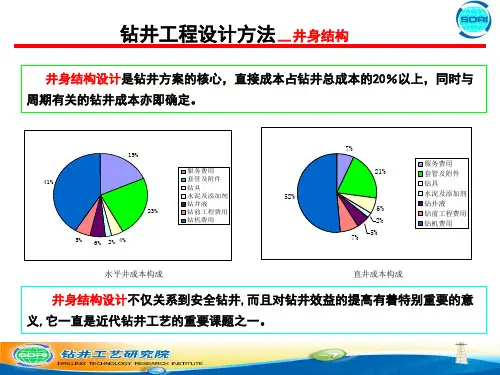

井身结构包括套管层次和下入深度以及井眼尺寸(钻头尺寸)与套管尺寸的配合。
井身结构设计是钻井工程设计的基础。
一、套管柱类型(1) 表层套管;(2) 中间套管(技术套管)(3) 生产套管(油层套管)(4) 尾管。
二、井眼中压力体系在裸眼井段中存在着地层孔隙压力、泥浆液柱压力、地层破裂压力。
三个压力体系必须同时满足于以下情况:p m f p p p ≥≥ (1-1) 式中 f p -地层的破裂压力,MPa ;m p -钻井液的液柱压力,MPa ;p p -地层孔隙压力,MPa 。
即泥浆液柱压力应稍大于孔隙压力以防止井涌,但必须小于破裂压力以防止压裂地层发生井漏。
由于在非密闭的洗井液压力体系中(即不关封井器憋回压时),压力随井深是呈线性变化的,所以使用压力梯度概念是较方便的。
式(1-1)可写成:p m t G G G ≥≥ (1-2)式中 t G -破裂压力梯度,MPa/m ;m G -液柱压力梯度,MPa/m ;p G -孔隙压力梯度,MPa/m 。
一、井身结设计所需基础资料(一) 地质资料(1) 岩性剖面及事故提示(2) 地层压力数据(3) 地层破裂压力数据(二) 工程资料(1) 抽吸压力与激动压允许值(g b S S 与)各油田应根据各自的情况来确定。
(2) 地层压裂安全增值(f S )。
该值是为了避免将上层套管鞋处地层压裂的安全增值,它与预测破裂压力值的精度有关,可以根据该地区的统计数据来确定。
以等效密度表示g/cm 3。
美国现场将f S 取值为0.024,中原油田取值为0.03。
(3) 井涌条件允许值(k S )。
此值是衡量井涌的大小,用泥浆等效密度差表示(用于压井计算,另一种计量方法是以进入井眼的流体的总体积来表示,多用于报警)。
美国现场取值为0.06。
该值可由各油田根据出现井涌的数据统计和分析后得出。
中源油田将k S 值定为0.06~0.14。
(4) 压差允值(a N P P ∆∆与)。
裸眼中,泥浆液柱压力与地层孔隙压力的差值过大,除使机械钻速降低外,而且也是造成压差钻的直接原因,这会使下套管过程中,发生卡套管事故,使已钻成的井眼无法进行地固井和完井工作。
第一章钻井工程课程设计1.1 设计井差不多资料1.2 邻井差不多参数1.井身结构2.地层压力3.钻具组合4.钻井液性能5.水力参数6.钻井参数7.套管柱设计参数8.注水泥设计参数第二章 井身结构设计2.1 钻井液的压力体系2.1.1 最大钻井液密度b pma max S x +=ρρ (2-1)式中 max ρ—— 某层套管钻进井段中所用最大泥浆密度,3g/cm ;pm ax ρ—— 该井段中所用地层孔隙压力梯度等效密度,3g/cm ;b S —— 抽吸压力承诺值的当量密度,取0.036 3g/cm 。
发生井涌情形fnk ρ=pm ax ρ+b S +S f +niH S H kpmax ⨯ (2-2)fnk ρ—— 第n 层套管以下井段发生井涌时,在井内最大压力梯度作用下,上部地层不被压裂所应有的地层破裂压力梯度,3g/cm ;ni H —— 第n 层套管下入深度初选点,m ;k S —— 压井时井内压力增高值的等效密度, 取0.06 3g/cm ; s f —— 地层压裂安全增值,取0.03 3g/cm 。
2.1.2 校核各层套管下到初选点时是否会发生压差卡套3pmin b pmax mm 210)(81.9-⨯-+⨯=∆ρρS H P r (2-3)rn p ∆—— 第n 层套管钻进井段内实际的井内最大静止压差,MPa ;min p ρ—— 该井段内最小地层孔隙压力梯度等效密度,3g/cm ; ∆P —— 幸免发生压差卡套的许用压差,取12 MPa ;mm H —— 该井段内最小地层孔隙压力梯度的最大深度,m 。
2.2井身结构的设计2.2.1套管层次的确定1.确定油层套管下入深度H 1因为井深H=2000m,因此油层套管下入深度H 1=2000m 。
2.确定第技术套管下入深度H 2 (1) 初选点H i 2试取 H i 2=310 m 参考临井差不多参数, 310f ρ=1.60g/cm 3,pm ax ρ=1.12 g/cm 3由公式2-2f2k ρ=1.12+0.036+0.03+310060.02000⨯f2k ρ=1.573(g/cm 3)因为f2k ρ< 950f ρ且相近,则初选点下入深度H 2i =310 m 。
深井和超深井钻井技术全套深井、超深井钻井技术问题主要包括:复杂深井井身结构及套管柱优化设计,深井高效破岩及钻井参数优选技术,深井用系列高效钻头,深井钻井装备以及其他配套技术在深井中的应用等问题。
一、复杂深井井身结构及套管柱优化设计1.井身结构设计传统的井身结构设计方法对生产井和探井没有区分,都是自下而上进行设计,这种设计可以使所设计的套管层次最少,每层套管下入的深度最浅,节省成本。
对于深井钻井,尤其是深探井钻井来说,一般对所钻地区的情况掌握不清,要切实保证钻达目的层、提高深井钻井的成功率,就必须有足够的套管层次储备,以便一旦钻遇未预料到的复杂层位时能够及时封隔,并继续钻进。
但目前的套管、钻头系列有限,只能有2~3层技术套管,只能封隔钻井过程中的2~3个复杂层位。
因而,希望每一层套管都能尽量发挥其作用,希望上部裸眼尽量长些,上部大尺寸套管尽量下得深一些,以便在下部地层钻进时有一定的套管层次储备和避免小井眼完井。
自上而下的设计方法能很好地体现上述想法,可以使设计的套管层次最少,每层套管下入的深度最深,从而有利于保证实现钻探目的,顺利钻达目的层位。
自上而下的设计方法的基本过程是:根据裸眼井段必须满足的约束条件,首先从地表开始向下确定表层套管的下入深度,然后向下逐层设计每一层技术套管的下入深度,直至目的层位裸眼井段必须满足的约束条件均为式中i一—计算点序号,在设计程序中每米取一个计算点;Pmmax ------ 裸眼井段的最大钻井液密度,g/crrP; Ppmax——裸眼井段钻遇的最大地层孔隙压力系数,g/cm3;Sb——抽吸压力系数,g/cm3;Pcmax一—裸眼井段的最大井壁稳定压力系数,g/cm3;Ppi——计算点处的地层孔隙压力系数,g∕cm3;Hi——计算点处的深度,m;△P——压差卡钻允值,MPa;Sg——激动压力系数,g/cm3;Sf——地层破裂压力安全增值系数,g/cm3;Pfi——计算点处的地层破裂压力系数,g∕cm3;Hmax ----- 裸眼井段的最大井深,m;Sk一一井涌允量系数,g/cm3。
井身结构包括套管层次和下入深度以及井眼尺寸(钻头尺寸)与套管尺寸的配合。
井身结构设计是钻井工程设计的基础。
一、套管柱类型(1) 表层套管;(2) 中间套管(技术套管)(3) 生产套管(油层套管)(4) 尾管。
二、井眼中压力体系在裸眼井段中存在着地层孔隙压力、泥浆液柱压力、地层破裂压力。
三个压力体系必须同时满足于以下情况:p m f p p p ≥≥ (1-1) 式中 f p -地层的破裂压力,MPa ;m p -钻井液的液柱压力,MPa ;p p -地层孔隙压力,MPa 。
即泥浆液柱压力应稍大于孔隙压力以防止井涌,但必须小于破裂压力以防止压裂地层发生井漏。
由于在非密闭的洗井液压力体系中(即不关封井器憋回压时),压力随井深是呈线性变化的,所以使用压力梯度概念是较方便的。
式(1-1)可写成:p m t G G G ≥≥ (1-2)式中 t G -破裂压力梯度,MPa/m ;m G -液柱压力梯度,MPa/m ;p G -孔隙压力梯度,MPa/m 。
一、井身结设计所需基础资料(一) 地质资料(1) 岩性剖面及事故提示(2) 地层压力数据(3) 地层破裂压力数据(二) 工程资料(1) 抽吸压力与激动压允许值(g b S S 与)各油田应根据各自的情况来确定。
(2) 地层压裂安全增值(f S )。
该值是为了避免将上层套管鞋处地层压裂的安全增值,它与预测破裂压力值的精度有关,可以根据该地区的统计数据来确定。
以等效密度表示g/cm 3。
美国现场将f S 取值为0.024,中原油田取值为0.03。
(3) 井涌条件允许值(k S )。
此值是衡量井涌的大小,用泥浆等效密度差表示(用于压井计算,另一种计量方法是以进入井眼的流体的总体积来表示,多用于报警)。
美国现场取值为0.06。
该值可由各油田根据出现井涌的数据统计和分析后得出。
中源油田将k S 值定为0.06~0.14。
(4) 压差允值(a N P P ∆∆与)。
裸眼中,泥浆液柱压力与地层孔隙压力的差值过大,除使机械钻速降低外,而且也是造成压差钻的直接原因,这会使下套管过程中,发生卡套管事故,使已钻成的井眼无法进行地固井和完井工作。
