基于STM32的脉搏心率检测仪的信号处理算法与实时心率监测实现脉搏心率检测仪是一种能够检测人体脉搏和计算心率的设备。
在这个任务中,我们将探讨基于STM32的脉搏心率检测仪的信号处理算法和实时心率监测实现。
一、信号处理算法信号处理算法是脉搏心率检测仪的核心,它能够从人体的脉搏信号中提取出心率信息。
以下是一个基于STM32的脉搏心率检测仪信号处理算法的示例:1. 利用ADC采集模块获取脉搏信号:STM32通过ADC采集模块可以将模拟信号转换为数字信号。
我们需要将脉搏信号连接到STM32的ADC输入引脚,并设置ADC的采样频率和分辨率,以获取准确的脉搏信号。
2. 预处理脉搏信号:通过预处理脉搏信号可以去除噪声和基线漂移。
这可以通过使用数字滤波器和差分运算来实现。
例如,我们可以使用低通滤波器去除高频噪声,并使用高通滤波器去除低频噪声。
差分运算可以帮助提高信号的边缘性。
3. 提取脉冲峰值:在脉搏信号中,心脏搏动会导致信号的峰值。
我们可以使用峰值检测算法来提取出脉冲峰值。
一种简单的方法是找到信号中的极大值点。
通过计算两个相邻极大值点之间的时间间隔,我们可以得到一个粗略的心率值。
4. 心率计算和平滑滤波:通过上述步骤,我们得到了脉冲峰值的时间间隔,然后可以通过简单的算法将其转换为心率值。
此外,为了提高心率值的准确性,我们还可以应用平滑滤波算法。
例如,我们可以使用移动平均滤波器来抑制心率值的突变。
二、实时心率监测实现实时心率监测是脉搏心率检测仪的另一个重要功能。
以下是一个基于STM32的实时心率监测实现的示例:1. 显示实时心率值:使用STM32的LCD显示屏或者其他合适的显示设备,将实时心率值显示出来。
可以通过GPIO引脚连接到相应的显示设备,根据心率值的变化实时更新显示。
2. 设置心率阈值报警:对于一些特定应用场景,我们可以设置心率的阈值范围,并在心率超过或低于设定阈值时触发报警。
通过使用STM32的GPIO引脚连接到蜂鸣器或者应急设备,当心率超出设定阈值时触发报警。

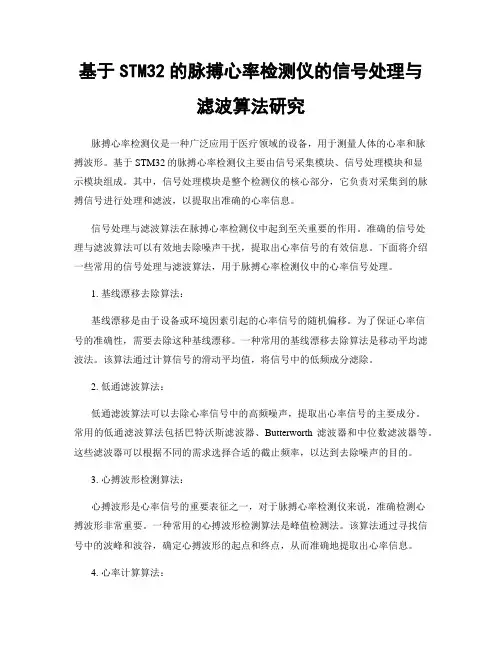

基于STM32的脉搏心率检测仪的信号处理与滤波算法研究脉搏心率检测仪是一种广泛应用于医疗领域的设备,用于测量人体的心率和脉搏波形。
基于STM32的脉搏心率检测仪主要由信号采集模块、信号处理模块和显示模块组成。
其中,信号处理模块是整个检测仪的核心部分,它负责对采集到的脉搏信号进行处理和滤波,以提取出准确的心率信息。
信号处理与滤波算法在脉搏心率检测仪中起到至关重要的作用。
准确的信号处理与滤波算法可以有效地去除噪声干扰,提取出心率信号的有效信息。
下面将介绍一些常用的信号处理与滤波算法,用于脉搏心率检测仪中的心率信号处理。
1. 基线漂移去除算法:基线漂移是由于设备或环境因素引起的心率信号的随机偏移。
为了保证心率信号的准确性,需要去除这种基线漂移。
一种常用的基线漂移去除算法是移动平均滤波法。
该算法通过计算信号的滑动平均值,将信号中的低频成分滤除。
2. 低通滤波算法:低通滤波算法可以去除心率信号中的高频噪声,提取出心率信号的主要成分。
常用的低通滤波算法包括巴特沃斯滤波器、Butterworth滤波器和中位数滤波器等。
这些滤波器可以根据不同的需求选择合适的截止频率,以达到去除噪声的目的。
3. 心搏波形检测算法:心搏波形是心率信号的重要表征之一,对于脉搏心率检测仪来说,准确检测心搏波形非常重要。
一种常用的心搏波形检测算法是峰值检测法。
该算法通过寻找信号中的波峰和波谷,确定心搏波形的起点和终点,从而准确地提取出心率信息。
4. 心率计算算法:心率计算是脉搏心率检测仪最终要呈现给用户的信息之一。
常用的心率计算算法包括峰值计数法和自相关法等。
峰值计数法通过统计心搏波形中的峰值数量,计算心率。
自相关法则是利用信号自身的相关性,计算信号的周期性,从而得到心率信息。
综上所述,基于STM32的脉搏心率检测仪的信号处理与滤波算法研究中,基线漂移去除算法、低通滤波算法、心搏波形检测算法和心率计算算法是常用的关键算法。
通过合理地应用这些算法,可以准确地提取出心率信号的有效信息,并去除噪声。
脉搏信号的采集与分析脉搏信号是人体生命体征中一种重要的信息载体,它反映了人体心脏的跳动情况,能够提供心率、心律和血压等重要生理指标,对于医学诊断、生理监测和健康管理具有重要的意义。
如何准确、高效地采集和分析脉搏信号,成为当前生物医学工程领域的重要研究课题之一。
一、脉搏信号的采集脉搏信号的采集是指利用生物传感器或医疗设备,将人体脉搏信号转换成电信号或数字信号的过程。
目前,常用的脉搏信号采集设备主要包括心电图仪、脉搏波形仪、脉搏血氧仪等。
这些设备可以通过贴片电极、传感器或夹子等方式,实时采集和记录患者的脉搏信号数据,为医生进行诊断和治疗提供重要的依据。
在脉搏信号采集过程中,需要注意以下几点:1. 选用合适的传感器和设备。
不同的脉搏信号采集设备适用于不同的场景和需求,选择合适的设备可以提高信号采集的准确性和稳定性。
2. 确保信号的质量和稳定性。
脉搏信号是一种周期性波形信号,受到外界干扰和噪声的影响较大,因此在采集过程中需要注意排除干扰和保证信号的准确性。
3. 合理安置传感器和贴片。
传感器的安置位置和方式会直接影响信号的采集效果,因此需要根据需要和实际情况合理安置传感器和贴片。
脉搏信号的分析是指通过信号处理、数据挖掘等技术手段,对采集到的脉搏信号进行识别、提取和分析,得到有用的生理信息和特征参数。
脉搏信号的分析对于医学诊断、疾病监测和健康管理有着重要的意义,可以为医生提供丰富的信息和可视化的结果,帮助其进行科学的判断和决策。
脉搏信号的分析主要包括以下几个方面:1. 脉搏信号的特征提取。
通过多样化的信号处理算法和特征提取方法,可以从脉搏信号中提取心率、心律、脉搏波形等特征参数,为医生提供直观而准确的生理信息。
2. 脉搏信号的分类与识别。
利用机器学习、模式识别等技术,可以对脉搏信号进行分类和识别,实现对不同病态信号的自动识别和区分,为医生进行疾病诊断和分型提供支持。
3. 脉搏信号的时域和频域分析。
基于信号处理理论,对脉搏信号进行时域和频域分析,可以得到信号的频谱特征、变化规律和趋势预测,为医生提供更深入的信息和分析结果。
脉搏信号的采集与分析脉搏信号是指人体冲击血液的心脏收缩所产生的液压反应所形成的一种波形信号。
脉搏信号的采集与分析是一种常见的医学技术,用于评估人体的健康状态,诊断疾病,并指导治疗。
本文将从脉搏信号的采集与脉搏信号的分析两个方面进行阐述。
脉搏信号的采集通常是通过脉搏波传感器来实现的。
传感器通常放置在人体的腕部、手指或颈部等动脉处,通过感应人体脉搏的液压反应来转换成电信号。
这种电信号可以是模拟的或数字的,需要经过调理电路进行放大和滤波,然后传送到数据采集系统中进行处理和存储。
脉搏信号的分析是通过计算机技术来实现的。
需要对采集到的脉搏信号进行预处理,包括滤波、去噪和放大。
然后,利用数字信号处理算法提取脉搏信号的特征参数,如脉搏幅值、脉搏频率和脉搏波形等。
接着,根据这些特征参数来评估人体的健康状况或诊断疾病。
通过测量脉搏频率可以评估心脏的功能,通过观察脉搏波形可以判断血管的弹性和阻力。
还可以对脉搏信号进行时域分析和频域分析,研究脉搏信号的更多性质和规律。
脉搏信号的采集与分析在临床医学中有着广泛的应用。
它可以用于监测患者的生理状态。
病人在手术中、监护室中、心脏病患者长期在家中等,都可以通过脉搏信号的采集和分析来监测心脏功能、血流情况、危险状态等。
脉搏信号的采集与分析可以用于疾病的早期诊断。
脉搏信号的异常可以提前发现心脏、肺、肾脏等器官的异常情况。
脉搏信号的采集与分析对于治疗和康复也有重要的指导作用。
在康复阶段,通过监测脉搏信号的变化,可以评估康复效果,指导康复治疗的调整。
脉搏信号的采集与分析是一种重要的医学技术,它可以用于评估人体的健康状况、诊断疾病,并指导治疗。
随着计算机技术和生物医学工程学科的发展,脉搏信号的采集与分析技术将会得到进一步完善和应用。
目录摘要.......................................................................................... 错误!未定义书签。
第一章绪论.. (2)第二章滤波器的设计 (3)第三章时域分析 (5)第四章频域分析 ............................................................... 错误!未定义书签。
第五章程序及图形 ............................................................. 错误!未定义书签。
第六章结果分析 ............................................................... 错误!未定义书签。
心得体会、致谢 ..................................................................... 错误!未定义书签。
参考文献.................................................................................. 错误!未定义书签。
摘要脉搏是人体重要的动力学信号之一,它能反映人体心脏器官和血液循环系统的生理变化,在临床健康观察和疾病诊断中十分重要。
随着电子技术与计算机技术的发展,将人体脉搏信号转化为电信号进行检测与分析,实现智能化的脉搏检测与分析技术,已是生物医学工程领域的发展方向。
数字信号处理是将信号以数字方式表示并处理的理论和技术。
数字信号处理与模拟信号处理是信号处理的子集。
数字信号处理的目的是对真实世界的连续模拟信号进行测量或滤波。
因此在进行数字信号处理之前需要将信号从模拟域转换到数字域,这通常通过模数转换器实现。
脉搏信号处理y105概述:脉搏信号处理是指对人体脉搏信号进行采集、滤波、特征提取等处理,以便获取有关心血管系统和心脏功能的相关信息。
本文将详细介绍脉搏信号处理的标准格式,包括任务背景、数据采集、信号滤波、特征提取和应用等方面。
任务背景:脉搏信号是人体心血管系统的重要指标之一,对于监测和评估心脏功能、血压变化等具有重要意义。
脉搏信号处理技术可以通过对脉搏信号进行分析和处理,提取出有关心血管系统的重要参数和特征,为医学诊断、健康监测等方面提供支持。
数据采集:脉搏信号的采集通常使用脉搏波传感器或光电传感器等设备。
脉搏波传感器可以通过贴附在皮肤上或固定在手腕等位置,实时采集到脉搏信号。
光电传感器则利用光电效应来感知皮肤上脉搏血流的变化,从而获取脉搏信号。
采集到的脉搏信号通常以模拟信号或数字信号的形式存在。
信号滤波:脉搏信号中可能存在噪声和干扰,为了提高信号的质量和准确性,需要对信号进行滤波处理。
常用的滤波方法包括低通滤波、高通滤波和带通滤波等。
低通滤波可以去除高频噪声,高通滤波可以去除低频噪声,带通滤波可以选择性地保留某一频段的信号。
选择合适的滤波方法和参数可以有效提取出脉搏信号中的有用信息。
特征提取:脉搏信号中包含了丰富的信息,通过对信号进行特征提取可以获取到与心血管系统相关的重要参数和特征。
常用的特征提取方法包括时域分析、频域分析和小波分析等。
时域分析可以通过统计学方法计算出脉搏信号的平均值、标准差、波形宽度等参数。
频域分析可以将信号转换到频域,通过计算功率谱密度等参数来描述信号的频率特征。
小波分析可以将信号分解成不同频率的子信号,从而提取出不同频率段的脉搏特征。
应用:脉搏信号处理在医学领域有着广泛的应用。
例如,通过分析脉搏信号可以评估心脏功能的健康状况,判断心脏是否存在异常。
同时,脉搏信号处理还可以用于血压监测、心律失常检测、心血管疾病诊断等方面。
此外,随着智能穿戴设备的普及,脉搏信号处理技术还可以应用于健康监测、运动训练等领域,为人们提供个性化的健康管理服务。
脉搏信号的采集与分析脉搏信号的采集与分析脉搏信号是人体内心脏搏动血液流动所产生的机械波动信号,在临床医学中具有重要的生理指标意义。
采集和分析脉搏信号可以帮助医生了解患者的心脏状况、血液循环情况以及潜在的疾病风险等信息,有助于制定合理的诊断和治疗方案。
脉搏信号的采集需要使用专门的设备,如脉搏仪、心电图机等。
常见的脉搏信号采集方法有以下几种:1. 手动触诊法:医生通过手指触摸患者的动脉部位(如手腕、颈动脉等),感知脉搏的有无和规律程度,并用手指计算脉搏的频率。
2. 传感器检测法:通过将传感器放置在患者的动脉部位,感知脉搏的机械波动并转化为电信号,再通过放大和滤波等处理得到脉搏信号。
3. 心电图法:通过放置多个电极在人体上,采集心脏电信号,通过分析心电图中的特征来间接得到脉搏信号。
采集到的脉搏信号需要经过滤波、放大、AD转换等一系列处理,才能得到可用于分析的信号。
常见的脉搏信号分析方法包括以下几种:1. 峰值检测:通过检测脉搏信号中的峰值点,可以获取脉搏的频率和节律性信息。
峰值检测可以使用信号处理技术,如差分、阈值等方法。
2. 脉搏波形分析:通过对脉搏信号的波形进行分析,可以得到更加详细的信息,如脉搏振幅、上升时间、下降时间、加速时间、减速时间等。
常见的脉搏波形分析方法有傅立叶变换、小波变换等。
3. 频谱分析:通过将脉搏信号转换为频域信号,可以分析脉搏信号的频谱特征,如主频率、幅值等。
采集和分析脉搏信号的结果可以帮助医生判断患者的心脏状况和潜在的疾病风险。
通过分析脉搏波形,可以判断心脏的负荷情况和心功能的改变;通过分析脉搏频谱,可以评估血液循环的协调性和平衡性;通过分析脉搏的节律性和稳定性,可以判断是否存在心律失常等。
脉搏信号的采集与分析是临床医学中重要的技术手段,可以为医生提供有价值的心脏状况和血液循环等信息,有助于诊断和治疗的选择。
随着科技的发展,脉搏信号的采集和分析技术也将不断进步和完善,为临床医学的发展带来新的机遇和挑战。

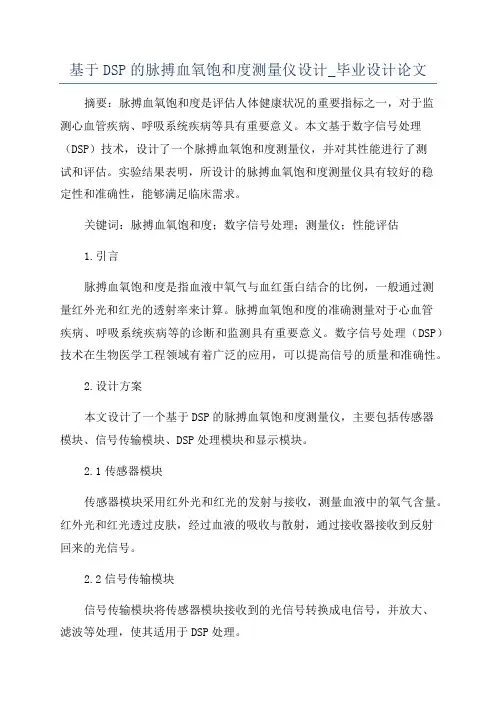

基于DSP的脉搏血氧饱和度测量仪设计_毕业设计论文摘要:脉搏血氧饱和度是评估人体健康状况的重要指标之一,对于监测心血管疾病、呼吸系统疾病等具有重要意义。
本文基于数字信号处理(DSP)技术,设计了一个脉搏血氧饱和度测量仪,并对其性能进行了测试和评估。
实验结果表明,所设计的脉搏血氧饱和度测量仪具有较好的稳定性和准确性,能够满足临床需求。
关键词:脉搏血氧饱和度;数字信号处理;测量仪;性能评估1.引言脉搏血氧饱和度是指血液中氧气与血红蛋白结合的比例,一般通过测量红外光和红光的透射率来计算。
脉搏血氧饱和度的准确测量对于心血管疾病、呼吸系统疾病等的诊断和监测具有重要意义。
数字信号处理(DSP)技术在生物医学工程领域有着广泛的应用,可以提高信号的质量和准确性。
2.设计方案本文设计了一个基于DSP的脉搏血氧饱和度测量仪,主要包括传感器模块、信号传输模块、DSP处理模块和显示模块。
2.1传感器模块传感器模块采用红外光和红光的发射与接收,测量血液中的氧气含量。
红外光和红光透过皮肤,经过血液的吸收与散射,通过接收器接收到反射回来的光信号。
2.2信号传输模块信号传输模块将传感器模块接收到的光信号转换成电信号,并放大、滤波等处理,使其适用于DSP处理。
2.3DSP处理模块DSP处理模块使用数字信号处理算法对接收到的信号进行处理,计算出血氧饱和度的数值,并将处理后的信号输出。
2.4显示模块显示模块用于显示测量结果,可以通过液晶显示屏或者其他输出设备进行。
3.性能测试与评估为了评估设计的脉搏血氧饱和度测量仪的性能,使用了标准的血氧饱和度测量仪进行对比测量。
对于不同血氧饱和度水平、不同心率的模拟信号进行了测试。
实验结果表明,所设计的脉搏血氧饱和度测量仪具有较好的稳定性和准确性。
在不同血氧饱和度水平和心率范围内,测量结果与标准仪器的结果有较好的一致性。
4.总结本文基于DSP技术设计了一个脉搏血氧饱和度测量仪,通过实验测试和评估,证明其具有较好的性能,可以满足临床需求。
数字信号处理综合训练说明书题目:脉搏信号间期序列的时域、频域分析学院:电气工程与信息工程学院班级:电子信息科学与技术(1)班姓名:***学号:********2011年7月15日目录1 脉搏信号处理的基本思路 (1)2信号预处理 (2)3 脉搏信号的时域分析 (5)4 脉搏信号频域分析 (8)5程序清单 (9)6 心得体会 (23)7参考文献 (24)5 程序清单%加载采样数据;y=[y10 y11 y12 y13 y14 y15];t=1:6000; %时域范围;figure(1);subplot(2,1,1);y=-y; plot(t,y); grid on;title('脉搏信号'); xlabel('时间/ms'); ylabel('相对幅度'); %截取整数倍周期data1=min(y(1:500));data2=min(y(5000:5500));for i=1:500if y(i)==data1m1=i;endendfor j=5000:5500if y(j)==data2m2=j;endendmb=m2-m1; y=y(m1:m2); t=1:mb+1;subplot(2,1,2);plot(t,y); title('脉搏信号');xlabel('时间/ms'); ylabel('相对幅度'); grid on; 原始的脉搏信号和经过整数倍提取后的信号如下图所示图1%带通滤波器,虑除工频.基线漂移和肌电干扰;figure(2);fs=1500;%采样频率;wp=[0.9,30]/(fs/2);%设置通带截止频率;ws=[0.1,200]/(fs/2);%设置阻带截止频率;rp=0.5;%通带波纹系数;rs=40;%阻带波纹系数;[N,wc]=buttord(wp,ws,rp,rs);[num,den]=butter(N,wc);%滤波器分子分母系数向量;[H,W]=freqz(num,den);subplot(2,1,1);plot(fs*W/(2*pi),abs(H));title('butterworth带通滤波器幅频响应');xlabel('频率/Hz'); ylabel('幅度'); grid on;y1=filtfilt(num,den,y);%脉搏信号通过零相位滤波器;subplot(2,1,2); plot(y1);title('脉搏信号通过带通滤波器');xlabel('时间/ms'); ylabel('幅度'); grid on;脉搏信号通过零相位带通滤波器后,高频信号和基线漂移信号有所衰减,信号变得清晰。
图2%小波包消噪;%进行一维小波消噪figure(3);z=wden(y1,'heursure','s','mln',3,'sym8');%[XD,CXD,LXD]=wden (X,tptr,sorh,scal,n,’wavename’)使用小波系数阈值,返回输入信号X除噪后的信号XD,输出参数[CXD,LXD]表示XD的小波分解结构。
%输入参数中,tptr同thselect()函数;sorh为‘s’或‘h’表示软硬阈值;n表示在n 层上的小波分解;wavename指定小波名称;scal定义阈值调整比例: %‘one’不设定比例;%‘sln’使用的基于第单层系数噪声估计,设置比例;%‘mln’用噪声层的层相关估计,调整比例。
subplot(2,1,1);plot(z); title('小波消噪后的信号');xlabel('时间/ms'); ylabel('幅度'); grid on;%小波包消噪,固定阈值nn=length(y1);thr=sqrt(2*log(nn*log(nn)/log(2)));y2=wpdencmp(y1,'s',4,'db4','sure',thr,1);subplot(2,1,2); plot(y2);title('小波包消噪后的信号y2');xlabel('时间/ms'); ylabel('幅度'); grid on;图3小波包消除信号中夹杂的突变信号,使得脉搏信号能准确反映人体的生理状况。
经过消噪后的脉搏信号如图3所示,比未经处理的信号更清晰,准确。
figure(4);s1=fft(y,fs);%原始脉搏信号傅里叶变换;subplot(2,1,1);plot(abs(s1));%幅频特性; axis([0,400,0,40]);%定坐标范围;title('原脉搏信号幅频响应');xlabel('频率/Hz'); ylabel('幅度'); grid on;s2=fft(y2,fs);subplot(2,1,2); plot(abs(s2));axis([0,400,0,15]);%定坐标范围;title('消噪后脉搏信号幅频特性');xlabel('频率/Hz'); ylabel('幅度'); grid on;图4原始的脉搏信号经过带通滤波器以及小波消噪后,主要频率集中在0—40HZ之间,极低频段的基线漂移信号被滤除,高频段的工频干扰和肌电干扰也被滤除。
%时域分析;%求1s中出现的最大值,取其0.6倍作为阈值,计算y的平均幅值pR v13=y1; v13=v13-mean(v13); %去基频直流分量;v13=[v13 zeros(1,length(y)-length(v13))];m=ceil(length(v13)/1000)-1;for j=1:m[s(j+1),t(j)]=max(v13(1+1000*(j-1):1000*j));s5(j)=max(s(j+1));%[s4,t]=max(x3(2000:2890));endpR=sum(s5)/m;%平均幅值; thr1=0.6*pR;%阈值;%求0.5s中出现的最大值,幅值超过阈值的认为是R波,计算脉率率Prate;rr=0; z=round(length(v13)/500)-1;for q=1:z[s0(q+1),t(q)]=max(v13(1+500*(q-1):500*q));s8(q)=max(s0(q+1));if s8(q)>=thr1rr=rr+1;%峰值点的个数;endendPrate=20*rr %脉率;%标出y主波的位置;for l=1:length(v13)%范围;if v13(l)>thr1 %大于阈值时,v13=v14;v14(l)=v13(l);elsev14(l)=0;%小于阈值时v14=0;endendz1=round(length(v13)/1000)-1;for j=1:z1[s(j+1),t(j)]=max(v14(1+1000*(j-1):1000*j)); s9(j)=max(s(j+1));%[s4,t]=max(x3(2000:2890));for l=1+1000*(j-1):1000*jif v14(l)==s9(j)v14(l)=v14(l);elsev14(l)=0;endendendR1=0;for l=1:length(v14)if v14(l)>0R1=R1+1; %峰值个数;endendR1=R1-1;figure(5);subplot(2,1,1);plot(v13); %去基频直流分量后的脉搏波;xlabel('时间/ms'); ylabel('幅值'); grid on;subplot(2,1,2);plot(v14); title('峰值检测点');xlabel('时间/ms'); ylabel('幅值'); grid on;图5虽然每个脉搏波的波峰值大小并不相同,但他们总在一个范围内波动,波动的范围基本上不超过最大波形高度的0.3倍,为了更为可靠的检测波峰,以0.6倍为参考。
