MSP430 USB BSL下载线的使用方法
——斌斌电子
一、本USB-BSL的特点
1、通过电脑的USB口对MSP430 FLASH大部分（注：有部分MSP430没有BSL口）单片
机进行BSL编程。
并在JTAG里的熔丝位已经烧断的情况下可以再次进行编程，非常适合批量生产！
2、完全兼容利尔达BSL，可以使用利尔达的编程软件，从而可以支持更多的芯片！而且是
中文化得软件，使用方便可靠。
3、精美的外壳设计，内部小板带500mA自恢复保险，保护您的电脑和学习板。
4、USB口直接取电，不需要外部电源，并且可以给目标板提供3.3V或者5V电源。
5、内部采CH340芯片制作。
CH340芯片质量和稳定性上要优越于PL2303芯片工作速度上
比PL2303快。
6、具备USB转TTL的功能。
可以给430芯片或者其他芯片做串口实验，可以给STC单片
机下载程序等，使用方便！

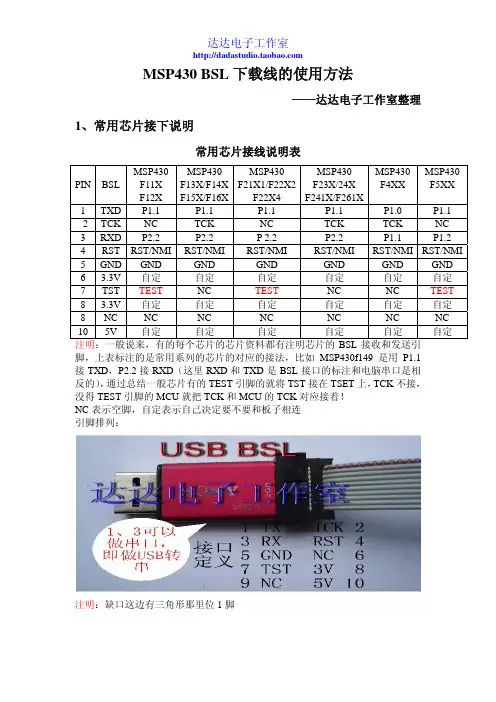

二、编程接口及常用芯片接线说明
1、接口说明：
注明：缺口这边有三角形那里位1脚
常用芯片接线说明表
PIN BSL MSP430
F11X
F12X
MSP430
F13X/F14X
F15X/F16X
MSP430
F21X1/F22X2
F22X4
MSP430
F23X/24X
F241X/F261X
MSP430
F4XX
MSP430
F5XX
1 TXD P1.1 P1.1 P1.1 P1.1 P1.0 P1.1
2 TCK NC TCK NC TCK TCK NC
3 RXD P2.2 P2.2 P 2.2 P2.2 P1.1 P1.2
4 RST RST/NMI RST/NMI RST/NMI RST/NMI RST/NMI RST/NMI
5 GND GND GND GND GND GND GND
6 3.3V 自定自定自定自定自定自定
7 TST TEST NC TEST NC NC TEST
8 3.3V 自定自定自定自定自定自定8 NC NC NC NC NC NC NC 10 5V 自定自定自定自定自定自定注明：一般说来，有的每个芯片的芯片资料都有注明芯片的BSL接收和发送引
脚，上表标注的是常用系列的芯片的对应的接法，比如MSP430f149是用P1.1
接TXD，P2.2接RXD（这里RXD和TXD是BSL接口的标注和电脑串口是相
反的），通过总结一般芯片有的TEST引脚的就将TST接在TSET上，TCK不接，
没得TEST引脚的MCU就把TCK和MCU的TCK对应接着！
NC表示空脚，自定表示自己决定要不要和板子相连
支持的芯片：
3、我们店下载线的驱动安装
驱动文件有2种，XP和WIN7，根据自己的系统选择：
点击安装完后，插上USB BSL，出现自动安装完成，如果出现安装驱动的界面，
点击默认自动找到驱动。
安装成功后在电脑的设备管理器查看COM端口：
，
对COM端口的修改：右键点击任务管理器里的COM口
>属性>端口设置>高级出现如下界面：
就可以修改COM端口号了！
4、IAR生成XX-txt文件的设置
XX-txt文件是TI公司为SP430单片机定义的一种编程代码的格式，其内容
是纯本的格式，使用任何文本编辑器都可以阅读，下面介绍XX-txt的生成设置：打开一个工程后，点击project菜单栏>options（或者按键盘的Alt+F7，）出
现如下界面：选择linker栏的output按如图设置，点击OK即可。
5、主要支持的器件：
支持芯片如下：
MSP430X1XX：
MSP430F1101A、MSP430F1111A、MSP430F1121A、MSP430F1122、MSP430F1132、MSP430F122、MSP430F1222MSP430F123MSP430F1232、
MSP430F133、MSP430F1331、MSP430F135、
MSP430F1351、MSP430F147、MSP430F1471、MSP430F148、MSP430F1481、MSP430F149、
MSP430F1491、MSP430F155、MSP430F156、MSP430F157、MSP430F167、MSP430F168、
MSP430F169、MSP430F1610、MSP430F1611、MSP430F1612...
MSP430X2XX：
MSP430F2101 、MSP430F2111 、MSP430F2112 、MSP430F2121 、MSP430F2122 、MSP430F2131 、MSP430F2132 、MSP430F2232 、MSP430F2234 、MSP430F2252 、MSP430F2254 、MSP430F2272 、MSP430F2274 、MSP430F233 、MSP430F2330 、MSP430F235 、MSP430F2350 、MSP430F2370 、MSP430F2410 、MSP430F2416 、MSP430F2417 、MSP430F2418 、MSP430F2419 、MSP430F247 、MSP430F2471 、MSP430F248 、MSP430F249 、MSP430F2491 、MSP430F2616 、MSP430F2617 、MSP430F2618、MSP430F2619...
MSP430X4XX：
MSP430F412、MSP430F413、MSP430F415、
MSP430F417、MSP430F423、MSP430FE423、MSP430FW423、MSP430FE4232、MSP430FE4242、MSP430F425、MSP430FE425、MSP430FW425、
MSP430F4250、MSP430FG4250、MSP430FE4252、MSP430F4260、SP430FG4260、MSP430F427 、MSP430FE427 、MSP430FW427 、MSP430F4270 、MSP430FG4270 、MSP430FE4272 、MSP430F435 、MSP430F4351 、MSP430F436 、MSP430F4361 、MSP430F437 、MSP430FG437 、MSP430F4371 、MSP430FG438 、MSP430FG439 、MSP430F447 、MSP430F448 、MSP430F449 、MSP430FG4616 、MSP430FG4617、MSP430FG4618、MSP430FG4619、MSP430FG477、MSP430FG478、MSP430FG479 、MSP430F4783 、MSP430F4784 、MSP430F4793 、MSP430F4794 、MSP430F47166、MSP430F47176、MSP430F47186、MSP430F47196、MSP430F47167、MSP430F47177、MSP430F47187、MSP430F47197...
MSP430X5XX：
MSP430F5438、MSP430F5437、MSP430F5436、MSP430F5435、MSP430F5419、MSP430F5418、
6、软件界面及设置：。
