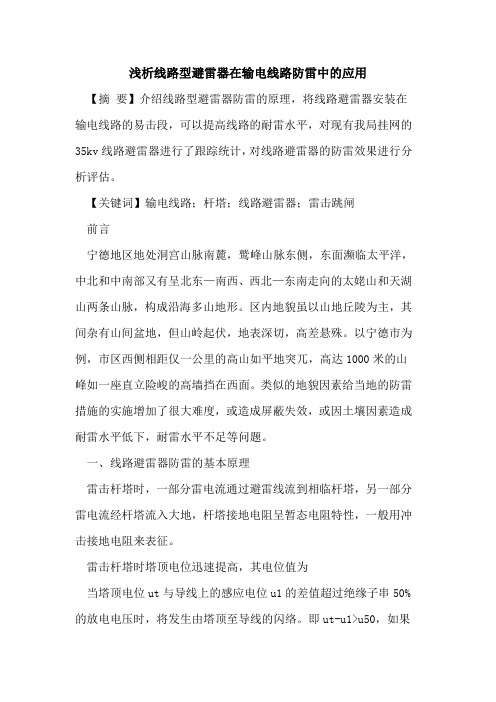

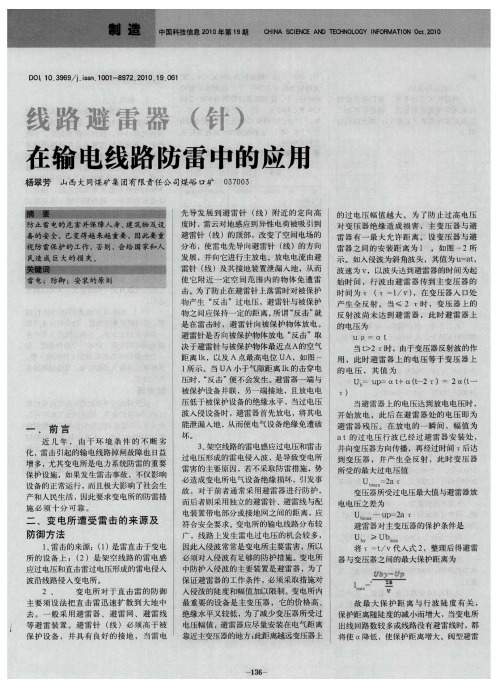

浅析线路型避雷器在输电线路防雷中的应用【摘要】介绍线路型避雷器防雷的原理，将线路避雷器安装在输电线路的易击段，可以提高线路的耐雷水平，对现有我局挂网的35kv线路避雷器进行了跟踪统计，对线路避雷器的防雷效果进行分析评估。
【关键词】输电线路；杆塔；线路避雷器；雷击跳闸前言宁德地区地处洞宫山脉南麓，鹫峰山脉东侧，东面濒临太平洋，中北和中南部又有呈北东—南西、西北—东南走向的太姥山和天湖山两条山脉，构成沿海多山地形。
区内地貌虽以山地丘陵为主，其间杂有山间盆地，但山岭起伏，地表深切，高差悬殊。
以宁德市为例，市区西侧相距仅一公里的高山如平地突兀，高达1000米的山峰如一座直立险峻的高墙挡在西面。
类似的地貌因素给当地的防雷措施的实施增加了很大难度，或造成屏蔽失效，或因土壤因素造成耐雷水平低下，耐雷水平不足等问题。
一、线路避雷器防雷的基本原理雷击杆塔时，一部分雷电流通过避雷线流到相临杆塔，另一部分雷电流经杆塔流入大地，杆塔接地电阻呈暂态电阻特性，一般用冲击接地电阻来表征。
雷击杆塔时塔顶电位迅速提高，其电位值为当塔顶电位ut与导线上的感应电位u1的差值超过绝缘子串50%的放电电压时，将发生由塔顶至导线的闪络。
即ut-u1>u50，如果考虑线路工频电压幅值um的影响，则为ut-u1+um>u50。
因此，线路的耐雷水平与3个重要因素有关，即线路绝缘子的50%放电电压、雷电流强度和塔体的冲击接地电阻。
一般来说，线路的50%放电电压是一定的，雷电流强度与地理位置和大气条件相关，不加装线路避雷器时，提高输电线路耐雷水平往往是采用降低塔体的接地电阻或提高绝缘水平等办法解决。
加装避雷器以后，当输电线路遭受雷击时，雷电流的分流将发生变化，一部分雷电流从避雷线传入相临杆塔，一部分经塔体入地，当雷电流超过一定值后，避雷器动作加入分流。
大部分的雷电流从避雷器流入导线，传播到相临杆塔。
雷电流在流经避雷线和导线时，由于导线间的电磁感应作用，将分别在导线和避雷线上产生耦合分量。

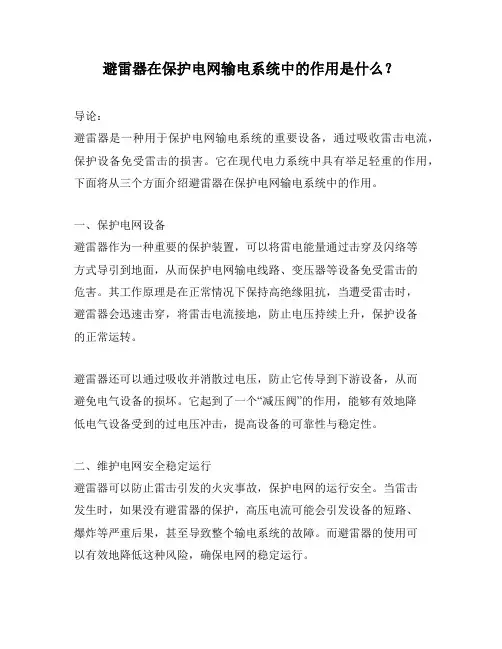

避雷器在保护电网输电系统中的作用是什么？导论：避雷器是一种用于保护电网输电系统的重要设备，通过吸收雷击电流，保护设备免受雷击的损害。
它在现代电力系统中具有举足轻重的作用，下面将从三个方面介绍避雷器在保护电网输电系统中的作用。
一、保护电网设备避雷器作为一种重要的保护装置，可以将雷电能量通过击穿及闪络等方式导引到地面，从而保护电网输电线路、变压器等设备免受雷击的危害。
其工作原理是在正常情况下保持高绝缘阻抗，当遭受雷击时，避雷器会迅速击穿，将雷击电流接地，防止电压持续上升，保护设备的正常运转。
避雷器还可以通过吸收并消散过电压，防止它传导到下游设备，从而避免电气设备的损坏。
它起到了一个“减压阀”的作用，能够有效地降低电气设备受到的过电压冲击，提高设备的可靠性与稳定性。
二、维护电网安全稳定运行避雷器可以防止雷击引发的火灾事故，保护电网的运行安全。
当雷击发生时，如果没有避雷器的保护，高压电流可能会引发设备的短路、爆炸等严重后果，甚至导致整个输电系统的故障。
而避雷器的使用可以有效地降低这种风险，确保电网的稳定运行。
同时，避雷器在预防雷击事故中也起着关键的作用。
它能够快速吸收雷电能量，保护设备免受雷击，减少雷电对电网的破坏力度。
通过合理布置避雷器，可以形成完善的电网保护系统，有效地防范雷击事故的发生，提高电网的抗雷能力。
三、提高电网质量避雷器的使用可以提高电网的电气性能，提供更稳定可靠的供电质量。
在雷电活动频繁的地区，避雷器的引入能够有效地减少雷暴天气对电网输电线路的影响，提高电能的传输效率。
此外，避雷器还可以起到降噪处理的作用。
由于雷击产生的瞬态电流会引起电力线的振荡，可能会对电网产生一定的噪声。
而避雷器的使用可以有效地减少这种噪声污染，提高电网的通信质量。
结语：避雷器作为保护电网输电系统的重要设备，具有保护电网设备、维护电网安全稳定运行以及提高电网质量的作用。
它是电力系统中不可或缺的一部分，也是保障电网安全稳定运行的重要保障。

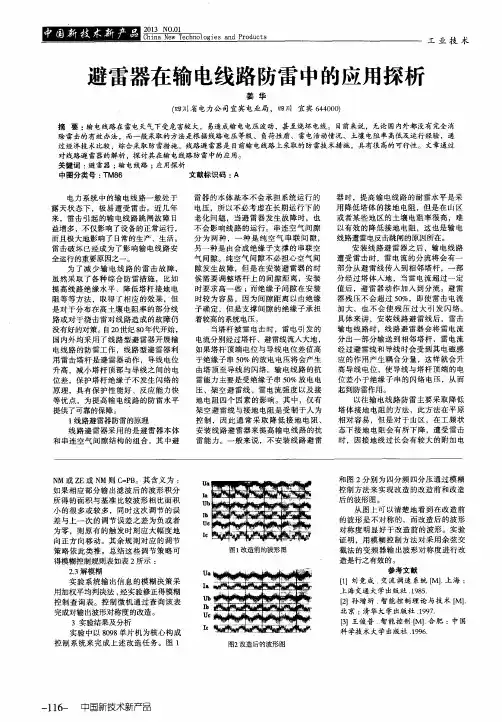

避雷器在输电线路防雷中的应用【摘要】避雷器的发明，为输电线路防雷系统提供了便利，如何解决好避雷器在输电线路防雷中的应用问题，本文就避雷器在输电线路防雷中的应用这个话题进行了探讨，主要从三个方面进行分析，首先从避雷器的概况入手，其次是避雷器在输电线路防雷中的应用现状：避雷器的质量不过关、避雷器的电压分布不均匀、避雷器的检修工作不到位等三个方面，最后提出了避雷器在输电线路防雷中的应用，通常表现在避雷器的选用、避雷器的安装与维护、避雷器的应用原理，有利于输电线路防雷系统功能的发挥。
【关键词】避雷器；输电线路；应用在经济发展，社会进步的今天，避雷针已经开始在输电线路防雷中应用。
虽然避雷器的设备一直都存在着一定的问题，但是科技的发展，输电线路的建设成为我国社会发展的基础，只有通畅的输电线路才能保证我国社会主义现代化建设的顺利进行，近年来，我国社会主义建设各方面都取得了长足的发展。
输电线路的在我国建设中的作用是不容忽视，而避雷器在输电线路中的应用可以良好的解决这一问题，因此，要重视避雷器在输电线路防雷中的应用，保障我国输电线路成为社会主义现代化的助推器。
1 避雷器的概况避雷器是一种过电压限制器，它的概念按照广义和狭义之分，可分为两种。
从狭义上说它主要是保护电气等相关的配套设备不受到大气过电压损坏。
广义上说它是一种有效释放电压的能量，对过电压的幅值给予限制等，在电压超过应有幅值时，就造成过电压的情形，此时避雷器可以调整电压的幅值，使其不会受到电压的损坏，在过电压影响下，也可以恢复正常的电器。
避雷器在20世纪初期就已经开始使用了，它当时的形状是羊角形的，曾经被用在高空输电线路中，可以有效地预防雷击以及其造成的绝缘设备的破损和停电的情况等。
避雷器的主要作用是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而造成损坏。
而且我国现在避雷系统实施是在2004年3月1日建设部制定的，但是随着经济的发展，社会的进步，我国2011年10月1日，有颁布并实施了《建筑物设计防雷规范》，针对雷电防护、雷电安全规范、避雷器的使用执行标准等都做出了明确的规定，这些都更有利于我国输电线路中避雷针的安全使用。
220kV输电线路安装线路避雷器重要性及应用摘要：随着我国电网范围的不断扩展，输电线路受到雷击的概率也再不断的提升。
为了强化220kV输电线路的防雷击能力，线路避雷器也被广泛应用于电网建设当中，它在避免输电线路雷电灾害、维护电网安全运行中发挥着至关重要的作用。
在实际的操作中，为了确保线路避雷器的防雷击效果，不但要做好避雷器的选取与安装，还需要做好避雷器的养护。
因此，本文对220kV输电线路安装线路避雷器重要性及应用进行深入的分析和研究，以供相关的工作人员参考。
关键词：220kV输电线路；线路避雷器；重要性与应用1线路避雷器概述与原理分析1.1概述在220kV输电线路上安装线路避雷器的目的是在瞬态雷电冲击之下，减少绝缘子闪络的危险。
在某些情况下，还能够对线路绝缘子以外的其他电器设备产生一定的保护作用。
经过长时间的研究证明，在220kV输电线路当中装设线路避雷器，可以有很好的成效，雷击跳闸与事故率能够得到明显的降低，线路维护的工作量也能够大大降低。
线路避雷器的工作原理如下：当杆塔受到雷击作用后，杆塔与避雷线等将会向大地与相邻的杆塔疏导该雷电流，而闪络现象的产生重点取决于杆塔顶端的电位以及导线电位之间的差值，假如比绝缘子串一半的放电电压还高，就会出现闪络。
重点有四个方面的原因会影响到220kV输电线路的抗雷击能力，分别是绝缘子的放电电压、雷电流强度、接地电阻以及架空避雷线，其中架空避雷器与接地电阻是可以控制的，为了使得输电线路具备更强的抗雷击能力，通常采取降低接地电阻或者安装线路避雷器的方法。
1.2线路避雷器的避雷作用原理分析在输电线路的防雷设计中，线路避雷器主要根据输电线路绝缘子串50%的放电电压、雷电电流强度、输电杆塔塔体冲击接地电阻。
在一般情况下，50%的放电电压值是恒定的，而雷电电流强度不是人为可干预的，所以，通过降低塔体接地电阻来实现防雷效果是很困难的。
但随着线路避雷器的发展，其能改变雷电电流的分流情况，从而实现对雷电灾害的规避，即当输电线路遭遇雷电袭击时，在导线与避雷线的位置通过电磁感应作用，避雷器会进行分流、分压，将一部分电流、电压分解到杆塔之上，以此确保输电线路不被雷电损伤。

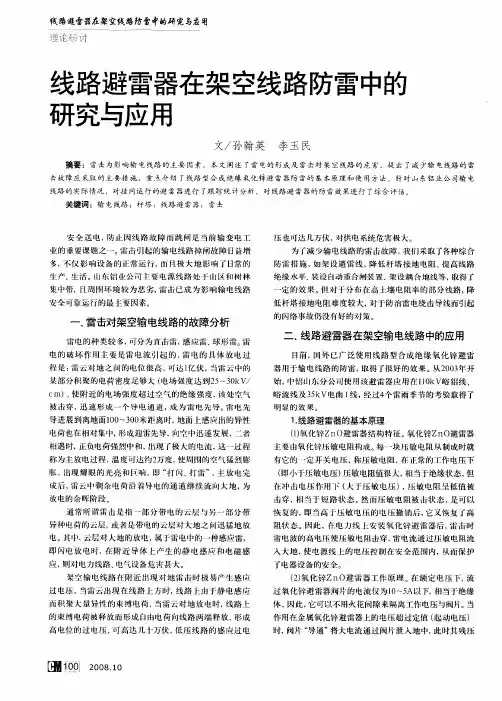

线路避雷器在输电线路防雷中的应用概述雷电对于输电线路的安全运行构成了很大的威胁。
高压输电线路通常会遭受频繁的雷击，这可能导致设备的损坏、供电系统的中断以及火灾等不利后果。
为了确保输电线路的安全稳定运行，线路避雷器成为了不可或缺的一部分。
本文将就线路避雷器在输电线路防雷中的应用进行详细介绍。
线路避雷器的原理传统的线路避雷器是一种采用气体放电原理的高压过流保护装置。
它由隔离器、限流电阻、放电电极和引导电缆等组成。
当输电线路遭到雷击或极其大的过电流时，线路避雷器能迅速引导电流，确保电流通过它而不通过负荷配置。
通过放电路径和限流电阻，线路避雷器将雷电能量消散到大气中，从而降低了对输电线路的影响。
线路避雷器的分类线路避雷器根据其结构和工作原理的不同，可以分为非金属气体避雷器、金属氧化物避雷器和合成避雷器等几种类型。
1.非金属气体避雷器：非金属气体避雷器通常由电焊机铁芯、气体感应器和导电材料等组成。
在过电流流过时，非金属气体避雷器能够迅速发生离子化现象，从而实现放电过程，保护输电线路不受雷击损坏。
2.金属氧化物避雷器：金属氧化物避雷器是目前使用最广泛的一种线路避雷器。
它由锌氧化物盘片、导电材料和无机导体等组成。
当有雷电冲击或过电流过来时，金属氧化物避雷器能够以高效的方式进行放电，将雷电冲击的能量消耗掉，从而保护线路设备不受损坏。
3.合成避雷器：合成避雷器是一种结合了金属氧化物避雷器和非金属气体避雷器优点的新型避雷器。
它不仅具有非金属气体避雷器的高速响应和自愈能力，还具备金属氧化物避雷器的高能量放电能力。
线路避雷器的优势线路避雷器在输电线路防雷中具有以下几个优势：1.快速响应能力：线路避雷器具有快速的响应能力，能够在雷电冲击来临时迅速放电，从而保护输电线路设备不受损坏。
2.高能量放电能力：线路避雷器能够有效处理高能量雷电冲击，迅速将其消散到大气中，避免对输电线路设备造成严重威胁。
3.自愈能力：金属氧化物避雷器和合成避雷器具有自愈能力，当导电材料发生放电后，能够自动恢复到正常工作状态。
线路避雷器在输电线路防雷中的应用一、背景输电线路作为电力系统的重要组成部分，其稳定运行对于保障电网的安全、经济、可靠至关重要。
然而，雷电天气的频繁发生给输电线路带来了十分严峻的挑战。
传统的雷电防护措施主要是在杆塔或其他设备上通过装置避雷针等来引导雷电放电，保护输电线路不受雷击。
但是这种办法存在着引导效率不高、装置易损坏等问题。
因此，线路避雷器应运而生。
二、线路避雷器的原理线路避雷器是一种在输电线路上安装的附加设备，其主要作用是提高输电线路的抗雷击能力。
避雷器的工作原理是将雷电信号引导到避雷器上，通过避雷器内部特殊的电气环路将雷电信号隔离消除。
线路避雷器主要由电极、闸刀、电气环路、绝缘支持器等组成。
当避雷器的电气环路遭受雷电冲击时，避雷器内部会产生一个非常短的瞬时高电压，并随即引导雷电电流流入地中。
三、线路避雷器的分类根据使用场所的不同，线路避雷器可以分为柱式避雷器和挂式避雷器两种。
其中柱式避雷器主要应用于大型的输电线路，而挂式避雷器则主要适用于小型的线路。
这两种避雷器的结构和性能差别较大，在具体应用时需要根据实际情况进行选择。
四、线路避雷器的应用在实际的输电线路建设中，线路避雷器被广泛应用。
在大型的高电压输电线路上，线路避雷器的电气性能得到了较好的验证。
避雷器的应用可以对输电线路的性能提高有很大的帮助，在保证传输能力和稳定性的同时，避免了雷电天气对线路的影响。
避雷器可以不仅可以减少线路的停运次数，而且可以提高设备的可靠性，降低维修费用。
通过安装合适的避雷器，可以降低输电线路运行的风险，提高电网的安全性与稳定性。
因此，避雷器的应用前景很广泛，逐渐成为了电力系统重要的组成部分。
五、避雷器的盲点虽然线路避雷器有很多优点，但是其本身也存在一些盲点。
比如，避雷器的灵敏度对于雷电信号的响应程度有一定要求，只有在雷电信号强度较大时才能正常工作。
因此，如果升高线路避雷器的响应灵敏度，会使避雷器本身的性能得到提高，但也可能明显地增加其成本。

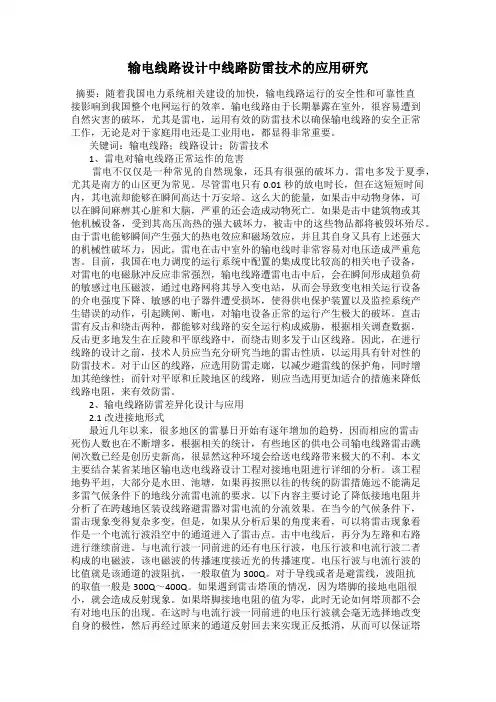

输电线路设计中线路防雷技术的应用研究摘要：随着我国电力系统相关建设的加快，输电线路运行的安全性和可靠性直接影响到我国整个电网运行的效率。
输电线路由于长期暴露在室外，很容易遭到自然灾害的破坏，尤其是雷电，运用有效的防雷技术以确保输电线路的安全正常工作，无论是对于家庭用电还是工业用电，都显得非常重要。
关键词：输电线路；线路设计；防雷技术1、雷电对输电线路正常运作的危害雷电不仅仅是一种常见的自然现象，还具有很强的破坏力。
雷电多发于夏季，尤其是南方的山区更为常见。
尽管雷电只有0.01秒的放电时长，但在这短短时间内，其电流却能够在瞬间高达十万安培。
这么大的能量，如果击中动物身体，可以在瞬间麻痹其心脏和大脑，严重的还会造成动物死亡。
如果是击中建筑物或其他机械设备，受到其高压高热的强大破坏力，被击中的这些物品都将被毁坏殆尽。
由于雷电能够瞬间产生强大的热电效应和磁场效应，并且其自身又具有上述强大的机械性破坏力，因此，雷电在击中室外的输电线时非常容易对电压造成严重危害。
目前，我国在电力调度的运行系统中配置的集成度比较高的相关电子设备，对雷电的电磁脉冲反应非常强烈，输电线路遭雷电击中后，会在瞬间形成超负荷的敏感过电压磁波，通过电路网将其导入变电站，从而会导致变电相关运行设备的介电强度下降、敏感的电子器件遭受损坏，使得供电保护装置以及监控系统产生错误的动作，引起跳闸、断电，对输电设备正常的运行产生极大的破坏。
直击雷有反击和绕击两种，都能够对线路的安全运行构成威胁，根据相关调查数据，反击更多地发生在丘陵和平原线路中，而绕击则多发于山区线路。
因此，在进行线路的设计之前，技术人员应当充分研究当地的雷击性质，以运用具有针对性的防雷技术。
对于山区的线路，应选用防雷走廊，以减少避雷线的保护角，同时增加其绝缘性；而针对平原和丘陵地区的线路，则应当选用更加适合的措施来降低线路电阻，来有效防雷。
2、输电线路防雷差异化设计与应用2.1改进接地形式最近几年以来，很多地区的雷暴日开始有逐年增加的趋势，因而相应的雷击死伤人数也在不断增多，根据相关的统计，有些地区的供电公司输电线路雷击跳闸次数已经是创历史新高，很显然这种环境会给送电线路带来极大的不利。

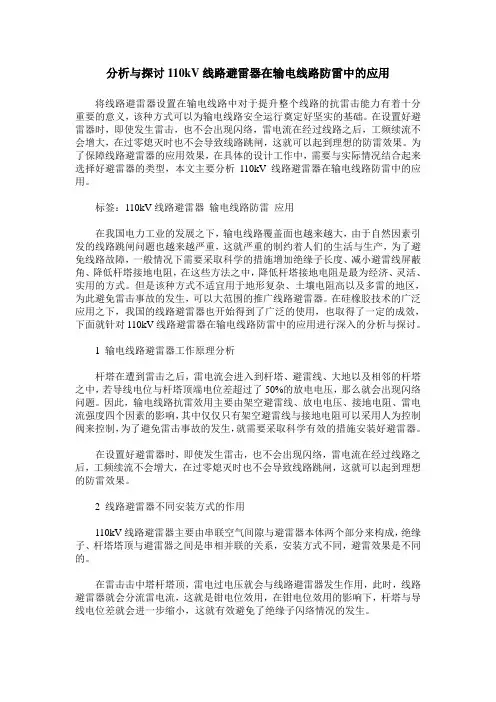

分析与探讨110kV线路避雷器在输电线路防雷中的应用将线路避雷器设置在输电线路中对于提升整个线路的抗雷击能力有着十分重要的意义，该种方式可以为输电线路安全运行奠定好坚实的基础。
在设置好避雷器时，即使发生雷击，也不会出现闪络，雷电流在经过线路之后，工频续流不会增大，在过零熄灭时也不会导致线路跳闸，这就可以起到理想的防雷效果。
为了保障线路避雷器的应用效果，在具体的设计工作中，需要与实际情况结合起来选择好避雷器的类型，本文主要分析110kV线路避雷器在输电线路防雷中的应用。
标签：110kV线路避雷器输电线路防雷应用在我国电力工业的发展之下，输电线路覆盖面也越来越大，由于自然因素引发的线路跳闸问题也越来越严重，这就严重的制约着人们的生活与生产，为了避免线路故障，一般情况下需要采取科学的措施增加绝缘子长度、减小避雷线屏蔽角、降低杆塔接地电阻，在这些方法之中，降低杆塔接地电阻是最为经济、灵活、实用的方式。
但是该种方式不适宜用于地形复杂、土壤电阻高以及多雷的地区，为此避免雷击事故的发生，可以大范围的推广线路避雷器。
在硅橡胶技术的广泛应用之下，我国的线路避雷器也开始得到了广泛的使用，也取得了一定的成效，下面就针对110kV线路避雷器在输电线路防雷中的应用进行深入的分析与探讨。
1 输电线路避雷器工作原理分析杆塔在遭到雷击之后，雷电流会进入到杆塔、避雷线、大地以及相邻的杆塔之中，若导线电位与杆塔顶端电位差超过了50%的放电电压，那么就会出现闪络问题。
因此，输电线路抗雷效用主要由架空避雷线、放电电压、接地电阻、雷电流强度四个因素的影响，其中仅仅只有架空避雷线与接地电阻可以采用人为控制阀来控制，为了避免雷击事故的发生，就需要采取科学有效的措施安装好避雷器。
在设置好避雷器时，即使发生雷击，也不会出现闪络，雷电流在经过线路之后，工频续流不会增大，在过零熄灭时也不会导致线路跳闸，这就可以起到理想的防雷效果。
2 线路避雷器不同安装方式的作用110kV线路避雷器主要由串联空气间隙与避雷器本体两个部分来构成，绝缘子、杆塔塔顶与避雷器之间是串相并联的关系，安装方式不同，避雷效果是不同的。
避雷器在输电线路防雷中的有效应用【摘要】输电线路通常直接暴露在外界环境中，而一旦发生雷电天气会对输电线路造成很大的危害，如造成输电电压发生波动等现象，严重时可能会烧坏电线，从而影响电力系统向用户正常供电，轻则对居民日常生活造成不便，重则可能使企业、人民和国家产生巨大的经济损失，甚至造成人员伤亡。
因此，在电线路上安装避雷器是利国利民的一件大事，应该得到充分的重视。
【关键词】避雷器输电线路利国利民近年来，由于雷击而造成输电线路发生故障的例子不断增多，雷击破坏成为影响输电线路安全运行的重要原因，为了减少输电线路的雷击故障，减少输电线路故障对用户生产生活造成的不便，应该积极采取各种措施。
1 线路避雷器防雷原理线路避雷器由避雷器本体和串连空气间隙结构组合而成。
系统运行的电压极少通过避雷器本体，所以即便长期运行也不会出现老化等问题，当避雷器无法正常工作时，也能够保证输电线路正常运行。
串连空气间隙主要包括纯空气串联间隙和由合成绝缘子支撑的串联空气间隙两种。
即使空气间隙发生故障也不会对纯空气间隙造成太大影响，但是在进行避雷器的安装工作时需要对塔杆上的间隙距离进行调整，这就造成其在安装时要求更高。
由于绝缘子可以决定间隙距离，因此，绝缘子间隙的安装相对简单，但是支撑间隙的绝缘子同时也需要承受较高的系统电压。
当雷电电击塔杆时，电流通过塔杆和避雷线流入大地，塔杆顶端电位与导线电位之间的差值如果高于绝缘子串50%放电电压将会使塔顶与导线之间产生闪络。
输电线路的抗电能力主要受包括绝缘子串50%放电电压、接地电阻、架空避雷线和雷电流强度等因素的影响，可以人为控制的对象只有架空避雷线和接地电阻。
因此，要提高输电线路的抗雷能力通常采用降低接地电阻和安装线路避雷器的方法。
如果不采用安装线路避雷器的方法而实现输电线路抗雷，主要通过降低塔体的接地电阻的方法。
但是在某些地方采用降低接地电阻来提高数输电线路耐雷水平的方法行不通，如山区或者其他地区的土壤有着很高的电阻率，这就导致很难降低接地电阻，容易使输电线路遭受雷击后出现跳闸现象。
浅析输电线路避雷器的应用与安装方案作者：姚晓明来源：《华中电力》2013年第05期摘要：目前，造成输电线路危害的主要因素就是雷击。
雷击对电网的稳定安全运行造成了非常严重的影响。
因此，输电线路的防雷措施意义重大。
而输电线路避雷器的安装是防雷的有效措施。
介绍了输电线路防雷措施，对输电线路避雷器的应用现状进行了概述，重点对输电线路避雷器的安装方案进行了探讨。
关键词：输电线路避雷器；绕击；反击；防雷措施引言电力系统中的一个重要组成部分就是架空输电线路，架空输电线路因为分布广泛，因此遭受雷击的可能性非常大。
目前，输电线路发生事故的主要原因就是雷击。
据有关数据显示，因为雷击造成的线路跳闸占到我国高电压输电线路总跳闸次数的40%-70%，特别是对于地形复杂的地区，雷电活动强烈的地区，土壤的电阻率较高的地区等都非常容易发生雷击，从而引起事故，因此，对输电线路进行防雷对于电网的稳定安全运行意义重大。
一.输电线路防雷措施概述造成输电线路的雷击事故主要包括了反击与绕击，当前主要的防雷措施包括：①通过避雷线进行防雷。
对直击雷进行屏蔽最有效简单的方法就是架设避雷线。
②将杆塔的避雷线的保护角降低。
通过降低杆塔避雷线保护角的方式能够使得避雷线对于导线的屏蔽增加，使得线路绕击的闪络率降低，不过就已经建成的输电线路而言，通过这种方式调整避雷线较为困难。
因此，设计输电线路时，就需要基于线路塔型，地形，杆塔高度，雷电活动等因素，对避雷线保护角进行充分的考虑。
③间杆塔冲击接地的电阻降低。
通过杆塔冲击接地电阻的降低，使得杆塔遭受雷击时，塔顶电位降低，从而使得线路的耐雷水平提高，不过这种方法不适宜在土壤的电阻高的地区。
④将输电线路的绝缘加强。
为了使得输电线路的耐雷水平提高，可以通过增加绝缘子的数量使得线路的绝缘水平提高。
⑤安装输电线路避雷器。
在输电线路容易遭受雷击的线路安装线路避雷器，能够对雷击进行有效的预防。
二.输电线路避雷器的应用现状美国最早于1982年在138kV输电线路上应用了避雷器。
