钻床 机构

钻床夹具基本结构钻床夹具是一种用于固定工件的工具，常用于机械加工和制造过程中。

它的基本结构包括底座、夹紧机构、夹持部件、导向机构和控制装置等。

底座是钻床夹具的基础部分，它通常由铸铁或钢材制成，具有足够的强度和稳定性。

底座上有安装孔，可以固定在钻床工作台上。

夹紧机构是钻床夹具的关键部分，它负责夹紧工件以确保其稳定性和准确性。

夹紧机构通常由螺杆、螺母和手柄组成。

通过旋转手柄，螺杆带动螺母的运动，使夹持部件夹紧工件。

夹持部件可以根据工件的形状和尺寸进行调整，以确保夹持力均匀并且不会损坏工件表面。

导向机构是为了确保钻床夹具的运动精度和稳定性而设计的。

它通常由导轨、导柱和滑块等组成。

导轨和导柱的配合使得钻床夹具的运动轨迹准确无误，同时滑块的设计也可以减少摩擦力，提高夹具的工作效率。

控制装置是钻床夹具的智能化部分，它可以根据加工要求进行自动控制。

控制装置通常由传感器、执行器和控制器等组成。

传感器可以检测工件的位置和状态，执行器可以根据控制信号进行相应的动作，而控制器则负责处理和传递信号，实现对钻床夹具的精确控制。

除了以上基本结构，钻床夹具还可以根据具体需求进行功能扩展和改进。

例如，可以增加旋转台和倾斜装置，以实现对工件的多角度加工；还可以添加夹紧力检测装置，以确保夹持力的准确控制；甚至可以配备自动换刀系统，以提高生产效率。

钻床夹具的基本结构包括底座、夹紧机构、夹持部件、导向机构和控制装置等。

它的设计和制造需要充分考虑工件的形状、尺寸和加工要求，以确保加工质量和效率。

随着科技的不断进步，钻床夹具也在不断创新和改进，以适应各种复杂加工需求的变化。

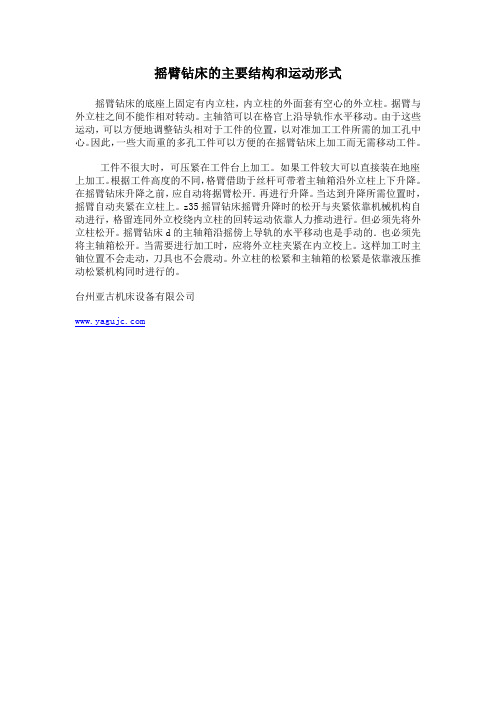

摇臂钻床的主要结构和运动形式
摇臂钻床的底座上固定有内立柱，内立柱的外面套有空心的外立柱。

据臂与外立柱之间不能作相对转动。

主轴箔可以在格官上沿导轨作水平移动。

由于这些运动，可以方便地调整钻头相对于工件的位置，以对准加工工件所需的加工孔中心。

因此，一些大而重的多孔工件可以方便的在摇臂钻床上加工而无需移动工件。

工件不很大时，可压紧在工件台上加工。

如果工件较大可以直接装在地座上加工。

根据工件高度的不同，格臂借助于丝杆可带着主轴箱沿外立柱上下升降。

在摇臂钻床升降之前，应自动将据臂松开．再进行升降。

当达到升降所需位置时，摇臂自动夹紧在立柱上。

z35摇冒钻床摇臂升降时的松开与夹紧依靠机械机构自动进行，格留连同外立校绕内立柱的回转运动依靠人力推动进行。

但必须先将外立柱松开。

摇臂钻床d的主轴箱沿摇傍上导轨的水平移动也是手动的．也必须先将主轴箱松开。

当需要进行加工时，应将外立柱夹紧在内立校上。

这样加工时主铀位置不会走动，刀具也不会震动。

外立柱的松紧和主轴箱的松紧是依靠液压推动松紧机构同时进行的。

台州亚古机床设备有限公司。

z3040钻床工作原理
钻床是一种常用的金属加工工具，广泛应用于制造业中的各个领域。

z3040钻
床是其中一种常见的型号，它具有以下工作原理。

z3040钻床工作原理基于旋转动力传递和轴向运动实现钻孔操作。

其基本组成
部分包括电机、主轴、进给机构和工作台。

首先，电机提供动力，通过皮带传动或直接驱动将旋转动力传递到主轴上。

主
轴通常由一条钻杆或钻头连接，当电机运转时，主轴也开始旋转。

进给机构用来控制工件的轴向运动。

它包括一个手柄或自动进给装置，通过转
动手柄或调节进给装置，可以使工件向下轴向运动。

在钻孔过程中，进给机构的控制可以根据工件的需求进行调整。

工作台是用来固定工件的平台，它通常具有可调高度的功能，以便适应不同尺
寸的工件。

工作台可以通过手柄进行调节，使得工件处于适合进行钻孔的位置。

当钻孔开始时，操作者将工件放置在工作台上并调整其位置。

然后，通过手柄
或自动进给装置将工件向下轴向移动。

同时，电机驱动主轴旋转，使钻杆或钻头旋转。

钻头的切削边缘接触工件，施加一定的压力，同时旋转切削工件，形成钻孔。

在钻孔的过程中，冷却液通常会通过水泵系统供应到钻头和工件之间的切削区域，以冷却和润滑切削部件，提高效率并保护工具。

z3040钻床的工作原理基于以上描述的步骤，通过旋转运动和轴向运动相结合，实现对金属工件进行钻孔操作。

它的结构简单易用，适用于各种规模的金属加工任务。

z3040型摇臂钻床工作原理(一)概述钻床是一种用钻头切削金属、塑料等材料的工具。

z3040型摇臂钻床是一种常见的钻床工具，它由底座、工作台、主轴、升降机构、进给机构、摇臂等组成。

下面将详细介绍z3040型摇臂钻床的工作原理。

主轴及升降机构z3040型摇臂钻床的主轴是由电机、皮带和主轴头共同组成的。

升降机构是用于控制工作台和主轴之间的距离，并调整钻头的进给深度。

当主轴启动时，钻头开始转动，升降机构使钻头朝向工件下降，开始钻孔。

摇臂及进给机构z3040型摇臂钻床摇臂的主要作用是将主轴头连接到钻头上，并使钻头能够在水平方向上移动。

当钻头接触工件时，通过摇臂和进给机构，钻头向下移动，并将切屑排出钻孔之外。

工作台工作台是用于固定工件的平台，它可以沿着底座上的导轨进行水平移动，并可通过螺旋升降机构调整工作台的高度。

在进行钻孔时，工件被夹在工作台上，并沿着导轨移动，以便钻头能够沿着工件的不同部位进行钻孔。

z3040型摇臂钻床是一种常见的钻床工具，它由底座、工作台、主轴、升降机构、进给机构、摇臂等组成。

当主轴启动时，钻头开始转动并进行钻孔操作。

摇臂和进给机构控制钻头的移动，并将切屑排除钻孔之外。

工作台用于固定工件并控制钻头进行钻孔。

工作原理z3040型摇臂钻床的工作原理可以分为以下几个步骤：1.放置工件：将需要钻孔的工件放在工作台上，并用夹具固定住。

2.调整钻头高度：根据工件的高度和需要钻孔的深度，在调整升降机构的同时，通过手动或电动方式调整钻头的高度。

3.定位工件：移动工作台，将工件定位到需要进行钻孔的位置，确保工件在钻孔时不会移动或晃动。

4.开始钻孔：启动主轴，并将钻头移动到工件表面。

开始钻孔后，钻头会沿着工件与其对应的孔进行旋转，切削金属并从孔中排除切屑。

5.收回钻头：当钻头完成钻孔时，将其从工件中抽出，并关闭主轴。

应用领域由于z3040型摇臂钻床具有调整方便、结构稳定、加工精度高等优点，因此在钣金加工、模具加工、航空机械、汽车零部件、工程机械等领域得到广泛应用。

分析固定式钻模的钻床原理固定式钻模的钻床原理是指工件固定，钻模固定，钻头运动，通过钻孔来加工工件的一种钻床结构和工作原理。

固定式钻模的钻床主要由工作台、钻模、主轴和进给系统等部分组成。

其中，工作台用于固定工件，钻模用于固定钻头，主轴用于带动钻头旋转，进给系统用于控制钻头沿轴向运动。

工件固定在工作台上，可以使用夹具将工件牢固地固定在工作台上，以确保工件在加工过程中保持稳定。

钻模则用于固定钻头，一般是将钻头插入钻模中，并通过螺栓或夹具将钻头牢固地固定在钻模上。

主轴是固定式钻模的核心部分，它负责将钻头带动起来旋转。

主轴一般由电机、齿轮传动机构和主轴箱等部分组成。

电机提供动力，齿轮传动机构将电机的转速传递给主轴，主轴箱则将主轴支撑并保持其稳定。

进给系统负责控制钻头沿轴向运动，实现钻头对工件的进给和退刀。

进给系统一般由进给轴、进给箱和进给机构等部分组成。

进给轴是固定在钻床上的轴，它带动进给机构实现钻头的进给和退刀。

进给箱用于支撑进给轴，并提供进给轴的定位和稳定性。

工作时，当钻床启动后，电机会驱动主轴旋转。

同时，进给系统会控制进给轴的运动，使钻头沿轴向进给或退刀。

在进给过程中，钻头旋转并以一定的进给速度沿轴向向工件前进，直到达到所需的钻孔深度。

钻孔深度可以通过控制进给系统的进给量来进行调整。

固定式钻模的钻床原理是利用钻头旋转和沿轴向的进给运动来实现对工件的钻孔加工。

在加工过程中，固定工件和钻模保持静止，而钻头旋转并在进给的控制下向工件进次钻入。

由于固定式钻模的钻床结构相对简单，所以适用于加工一般的钻孔和螺纹加工。

同时，由于工件的固定性好，加工精度较高，适用于加工要求较高的工件。

半自动钻床机械原理学号: 020841113 姓名：邹泽海指导教师：袁作彬目录一、设计要求---------------------------------------------------------2二、设计工作原理---------------------------------------------------4三、功能分解图，执行构件动作------------------------------6四、运动方案的选择----------------------------------------------8五、执行机构设计过程及尺寸计算---------------------------11六、机构运动总体方案图（机构运动简图）---------------16七、工作循环图------------------------------------------------------18一、设计要求1.1设计题目设计加工所示工件Φ12mm孔的半自动钻床。

进刀机构负责动力头的升降，送料机构将被加工工件推入加工位置，并由定位机构使被加工工件可靠固定。

半自动钻床凸轮轴设计数据1.2设计任务1.半自动钻床至少包括凸轮机构、齿轮机构在内的三种机构；2.设计传动系统并确定其传动比分配，并在图纸上画出传动系统图；3. 图纸上画出半自动钻床的机构运动方案简图和运动循环图；4.凸轮机构的设计计算。

按各凸轮机构的工作要求，自选从动件的运动规律，确定基圆半径，校核最大压力角与最小曲率半径。

对盘状凸轮要用电算法计算出理论廓线、实际廓线值。

画出从动件运动规律线图及凸轮廓线图；5.设计计算其他机构；6.编写设计计算说明书；1.3设计提示1.钻头由动力头驱动，设计者只需考虑动力头的进刀（升降）运动。

2. 除动力头升降机构外，还需要设计送料机构、定位机构。

各机构运动循环要求见下表。

3. 可采用凸轮轴的方法分配协调各机构运动。

z3040摇臂钻床工作原理
z3040摇臂钻床是一种常见的金属加工设备，它通过摇臂的运
动来实现钻削加工。

下面我们将详细介绍z3040摇臂钻床的工作原理。

首先，我们来看一下z3040摇臂钻床的结构。

它主要由床身、
工作台、摇臂、主轴箱、进给机构等部分组成。

摇臂通过铰链连接
在主轴箱上，工作台则安装在床身上，主轴箱内安装有主轴，主轴
通过进给机构实现上下运动。

在工作时，首先将工件夹紧在工作台上，并调整好钻头的位置。

然后启动主轴箱，主轴开始旋转，带动钻头进行钻削。

此时，摇臂
开始做摆动运动，摇臂的运动由主轴箱内的凸轮机构驱动，它使摇
臂上的钻头在工件表面上做往复运动，完成钻孔加工。

z3040摇臂钻床的工作原理可以总结为，主轴旋转带动钻头旋转，摇臂的摆动使钻头在工件上做往复运动，从而完成钻孔加工。

这种工作原理使得z3040摇臂钻床能够适用于各种形状和尺寸的工件，具有较好的加工适应性。

在实际操作中，需要根据工件的材质和要求选择合适的切削速度和进给速度，保证加工质量和效率。

同时，还需要定期对z3040摇臂钻床进行保养和维护，保证设备的正常运转和使用寿命。

总的来说，z3040摇臂钻床通过摇臂的摆动运动和主轴的旋转运动，实现钻孔加工。

它具有结构简单、操作方便、加工精度高的特点，适用于各种金属材料的加工。

正确理解和掌握z3040摇臂钻床的工作原理，对于提高加工效率和质量具有重要意义。

以上就是关于z3040摇臂钻床工作原理的介绍，希望能对大家有所帮助。

钻床的基本工作原理与应用1. 钻床的定义钻床是一种用来钻孔的机床，采用旋转刀具进给和切削金属材料的主动进给方式，用来加工各种金属、非金属材料的孔洞。

2. 钻床的工作原理钻床主要通过主轴的转动和进给机构的运动来完成钻孔作业。

其基本工作原理如下： - 主轴转动：钻床通过电机驱动主轴进行高速旋转，主轴上安装有钻头，用来切削工件。

- 进给运动：进给机构将工件沿着主轴轴向移动，实现对钻头的进给，不断切削工件，形成孔洞。

- 切削过程：进给过程中，钻头对工件进行切削，产生切屑，并将其排出。

3. 钻床的主要部件钻床由以下主要部件组成：- 主轴和主轴传动系统：负责驱动钻头旋转的部分。

- 进给机构：用于沿轴向进行进给运动，实现对工件的孔洞加工。

- 床身：承载各个部件的主要框架，具有足够的刚性和稳定性。

- 工作台：安放和夹持工件的平台，可以调节和固定角度和位置。

- 控制系统：用于控制钻床的运转和进给，实现自动化加工。

4. 钻床的应用领域钻床在许多领域都有广泛的应用，主要包括以下几个方面： - 金属加工：钻床在金属材料的孔洞加工中应用广泛，可以对各种金属材料进行钻孔操作，如钢铁、铝合金等。

- 机械制造：钻床在机械制造领域中常用于加工机械零件，如轴承座、齿轮孔等。

- 电子电器：钻床在电子电器行业中用来加工电路板、开孔等操作。

-木材加工：钻床可用于木材加工领域，加工木制品如家具、木地板等。

5. 钻床的优点钻床具有以下一些优点，使其在加工工业中得到广泛应用： - 加工精度高：钻床可以实现高精度的加工，能够满足各种加工的需求。

- 加工效率高：钻床具有高速转动钻头的特点，能够快速完成加工任务。

- 适用性广泛：钻床可以适应多种材料的加工，包括金属、非金属等。

- 操作简单：钻床的操作相对简单，易于学习和掌握。

6. 钻床的发展趋势随着科技的不断发展，钻床也在不断进行创新和改进，主要表现在以下几个方面： - 自动化：钻床的自动化程度不断提升，实现自动换刀、自动进给等功能，减少人工操作。

自动进刀钻床工作原理
自动进刀钻床是一种用于在工件上进行自动钻孔的机械设备，其工作原理如下：
1. 起动和调整：首先，操作人员通过控制面板或其他装置启动自动进刀钻床。

然后，将工件安装在工作台上，并使用调整装置将工件定位到合适的位置。

2. 进给机构：自动进刀钻床配备了进给机构，它是用于控制刀具在工件上进给的部件。

进给机构通常包括电动机、传动装置和进给控制系统。

操作人员可以通过调整进给控制系统来控制刀具的进给速度和深度。

3. 主轴和切削工具：自动进刀钻床通常配备了一根主轴，主轴上安装了切削工具，例如钻头。

当操作人员启动自动进刀钻床时，主轴开始旋转，使切削工具产生旋转力。

4. 进刀过程：在整个进刀过程中，切削工具会被自动进刀钻床的进给机构控制，并通过适当的速度和深度进入工件进行钻孔操作。

切削工具的旋转力将工件上的材料切割或削除，形成所需的钻孔。

5. 冷却系统：在自动进刀钻床的工作过程中，切削工具和工件可能会产生大量的热量。

为了防止过热和延长切削工具的使用寿命，自动进刀钻床通常配备了冷却系统。

冷却系统可通过喷洒冷却剂或将冷却液引入切削区域来降低切削温度。

6. 控制系统：自动进刀钻床还配备了一个控制系统，它可以监测和控制整个钻孔过程。

控制系统可以根据预设的参数自动调整进给速度和深度，确保钻孔的精度和一致性。

同时，控制系统还可以提供报警提示和故障诊断功能，以确保设备的正常运行和安全性。

以上就是自动进刀钻床的工作原理，它能够实现高效、精确的钻孔操作，广泛应用于各种工业领域。
