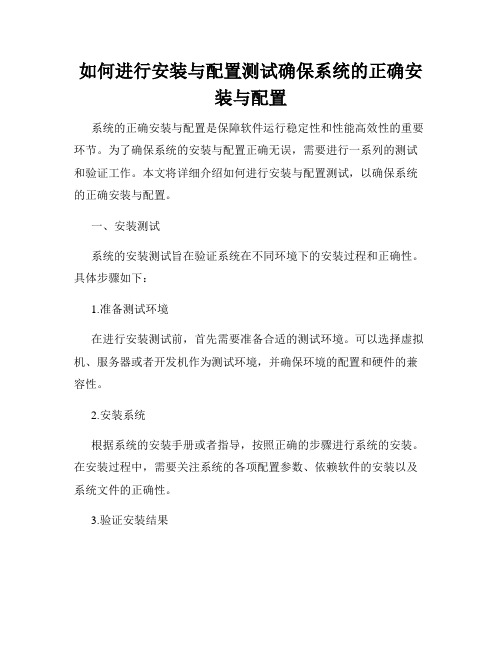

如何进行安装与配置测试确保系统的正确安装与配置系统的正确安装与配置是保障软件运行稳定性和性能高效性的重要环节。
为了确保系统的安装与配置正确无误,需要进行一系列的测试和验证工作。
本文将详细介绍如何进行安装与配置测试,以确保系统的正确安装与配置。
一、安装测试系统的安装测试旨在验证系统在不同环境下的安装过程和正确性。
具体步骤如下:1.准备测试环境在进行安装测试前,首先需要准备合适的测试环境。
可以选择虚拟机、服务器或者开发机作为测试环境,并确保环境的配置和硬件的兼容性。
2.安装系统根据系统的安装手册或者指导,按照正确的步骤进行系统的安装。
在安装过程中,需要关注系统的各项配置参数、依赖软件的安装以及系统文件的正确性。
3.验证安装结果安装完成后,进行系统的验证工作。
可以通过查看系统的版本信息、登录系统进行基本功能的测试、检查系统的日志文件等方式来验证安装的结果。
二、配置测试系统的配置测试旨在验证系统在不同配置参数下的正确性和稳定性。
具体步骤如下:1.配置系统参数根据系统的需求和设计要求,对系统的各项配置参数进行设置。
可以包括数据库的连接参数、缓存的大小、并发连接数等。
2.测试配置的正确性配置参数设置完成后,进行配置的正确性测试。
可以通过调用相关接口或者运行特定的测试程序来验证配置参数的正确性。
3.测试配置的稳定性对于系统的配置稳定性测试,可以通过长时间运行系统,模拟系统的正常使用场景与负载测试等方式来验证系统在不同配置参数下的稳定性和性能。
三、性能测试性能测试旨在评估系统在不同负载条件下的性能表现。
具体步骤如下:1.定义性能指标根据系统的设计要求,定义合适的性能指标。
可以包括系统的响应时间、吞吐量、并发用户数等。
2.设计测试方案根据性能指标,设计合适的测试方案。
可以选择负载测试工具,模拟不同负载条件下的系统运行情况,并记录测试数据。
3.执行性能测试根据测试方案,执行性能测试。
可以按照不同的负载场景进行测试,收集系统的性能指标数据,并进行性能分析和评估。
广播电视村村通卫星接收设备的安装和调试
广播电视村村通是以卫星为媒介,向农村地区提供广播、电视、互联网等信息服务的一种新型电信业务。
为了实现村村通目标,需要先安装相应的卫星接收设备,然后进行调试。
一、安装卫星接收设备
1测量方位角和俯仰角
安装卫星接收设备需要了解卫星的方位角和俯仰角。
方位角是指卫星在天空中的位置,可以通过查看卫星数据库或使用指南针确定。
而俯仰角则是指卫星相对于接收设备的高度,一般为地平线与卫星之间的夹角。
2 .安装天线
将天线与托架一起安装在地面或屋顶上,用电缆将其与接收器或功率助推器连接。
3 ■连接卫星接收器
将天线通过信号线连接到接收器的入口,将显示器或电视机通过HDM1线连接到接收器的输出端口。
二、调试卫星接收设备
1进行搜索
启动接收设备,设置好国家和语言等选项。
进入接收器的系统设置界面,找到卫星搜索功能,选择搜索卫星选项。
系统会搜索卫星,并自动存储在设备的卫星库中。
在搜索过程中,需要调整方位角和俯仰角,让天线对准卫星。
4 ,设置频道
在卫星搜索之后,进入频道设置。
按照接收设备说明书中的提示,核对频道名称和编号,确保正确播放。
5 ,优化图像和声音
调整屏幕尺寸、亮度、对比度、色彩等参数,调整音量大小、均衡器等参数,以获得最佳观看和听觉体验。
卫星接收设备的安装和调试需要仔细操作,遵循步骤并按照说明书操作。
安装后,最好进行测试,确保卫星信号的质量,从而获得最佳观看体验。
监测监控系统安装调试制度范文一、概述监测监控系统作为现代安全防护体系的重要组成部分,必须得到正确、稳定地安装和调试。
为了确保监控系统能够正常运行并发挥最佳效果,制定本文档旨在规范监测监控系统的安装调试流程和标准。
二、安装调试责任1.项目经理、技术负责人等相关责任人负责监测监控系统的整体安装调试工作,并确保其合理性和质量。
2.安装调试人员必须具备相应的技术知识和丰富的实践经验,并且按照相关的操作规范进行施工。
3.相关监测监控设备的供应商或厂家应提供必要的技术指导和支持,并与安装调试人员密切配合。
三、安装调试流程1.材料准备(1)根据监测监控系统的设计要求,准备所需的材料和设备,确保其质量和完整性。
(2)检查设备清单和供货单,核对数量和规格是否一致。
2.施工准备(1)施工前要进行必要的检查和测试,确保施工条件满足要求,如电力、通信等设施是否正常使用。
(2)准备施工图纸和技术资料,熟悉监测监控系统的拓扑结构和参数设置。
(3)安装调试人员要佩戴相应的工装,确保施工过程的安全性。
3.设备安装(1)根据施工图纸和技术资料,按照规范和要求,进行设备的固定、连接和安装。
(2)设备接线要求整齐、牢固,确保连接正确并符合安全用电的要求。
(3)设备安装完成后,对设备进行检查,如固定是否牢固、线缆是否有松动等。
4.系统调试(1)设备安装完成后,进入系统调试阶段。
(2)按照监测监控系统的调试流程,启动设备,进行系统的初始化和参数设置。
(3)分步调试系统各个模块,确保其正常运行和通讯畅通。
(4)进行系统测试,检查系统的功能和性能是否满足设计要求。
(5)如发现问题,及时进行排查和修复,直到问题解决并达到要求为止。
5.验收交接(1)完成监测监控系统的安装和调试后,进行设备的验收和交接手续。
(2)对系统进行全面测试,确保系统稳定运行并达到要求。
(3)技术负责人进行验收,验收标准按照设计要求进行评判。
(4)整理系统相关文档和资料,进行交接,包括硬件设备和软件配置等。
监测监控系统安装调试制度范本一、引言本制度旨在规范监测监控系统的安装和调试流程,确保安装质量、提高系统稳定性和可靠性。
遵循制度的安装和调试过程能够使监测监控系统达到预期的功能和效果,满足相关要求。
本制度适用于监测监控系统安装和调试过程。
二、安装前准备1. 安装人员应了解监测监控系统的基本原理和功能,掌握系统硬件和软件的安装要求。
2. 与监测监控系统的供应商、制造商和设计人员进行沟通,确认系统的技术规格和要求。
3. 确定系统的安装位置,进行现场勘测,并制定合理的布线方案,确保系统的稳定和安全。
4. 准备安装所需的工具和材料,包括电缆、连接器、支架等。
三、安装程序1. 开始安装前,确保安装环境的准备工作已经完成,包括供电、通风、温湿度等。
2. 按照系统提供的安装图纸和步骤进行硬件设备的安装,确保设备的稳定性和可靠性。
3. 进行设备之间的连接,包括电源线、数据线、网络线等,并进行线路的标识和绑扎。
4. 确保设备的接地良好,避免电气问题和故障。
5. 进行电源和设备的调试,确保设备正常工作。
6. 安装所需的软件,并按照系统要求进行设置和配置。
四、调试程序1. 打开监测监控系统软件,进行基本设置和参数配置。
2. 确保监测监控系统与其他相关设备的通信正常。
3. 进行系统的功能性测试,包括实时监测、数据采集、报警等功能。
4. 检查系统报警功能的设置和响应时间,确保能够及时准确地发出报警。
5. 进行系统的稳定性测试,长时间运行,观察系统是否出现异常。
6. 检查系统的录像和存储功能,确保图像质量和存储容量满足要求。
五、安装调试结果记录1. 在安装调试过程中,及时记录安装的步骤和结果,包括设备的型号、序列号、位置等。
2. 记录系统的参数设置、配置和调整过程。
3. 记录系统的测试结果和性能参数,包括监测能力、报警能力、图像质量等。
4. 对于安装过程中发现的问题和难点进行记录,并及时解决和反馈。
六、安装调试验收1. 完成监测监控系统的安装调试后,组织相关人员进行验收。
实验二卫星电视接收系统的安装与调试1、卫星电视系统的组成卫星电视接收系统是由:抛物面天线、馈源、高频头、卫星接收机组成一套完整的卫星地面接收站。
1.抛物面天线是把来自空中的卫星信号能量反射会聚成一点(焦点)。
2.馈源是在抛物面天线的焦点处设置一个惧卫星信号的喇叭,称为馈源,意思是馈送能量的源,要求将会聚到焦点的能量全部收集起来。
前馈式卫星接收天线基本上用大张角波纹馈源。
文档来自于网络搜索卫星天线馈源3.高频头(LNB亦称降频器)是将馈源送来的卫星信号进行降频和信号放大然后传送至卫星接收机。
高频头的噪声度数越低越好。
文档来自于网络搜索卫星电视高频头4.卫星接收机是将高频头输送来的卫星信号进行解调,解调出卫星电视图像信号和伴音信号。
卫星接收机2、卫星电视接收系统的连接方法1、也就是把F头的固定环套入2、前方留1厘米左右的铜芯这里留1毫米泡末,此处的金属网和锡纸全去掉3、前方出来1--2mm就可以了,不要太长这里用钳子把固定加紧免得F头脱落在馈线外皮与泡末之间用力插入F头,使其与中间金属网充分接触,但不能让金属网与铜芯短路,具体操作如下图文档来自于网络搜索卫星电视接收系统的连接3、卫星电视系统的调试方法1、调整前的准备工作。
在业余条件下要顺利地调准天线的指向,应先作些准备工作:采用没有A V输入端子的电视机作为显示器的情况下,应利用接收机射频输出部分的测试信号,将电视机的频道设置到正确的位置上。
文档来自于网络搜索2、天线的调整。
将系统连通,接上电源,打开电源开关,此时,显示器上应呈现较大的雪花点。
将天线调整到所计算的方位和仰角内,然后在正负5°范围内搜索,如仰角每移动1-2°,方位角搜索一次(范围可大些),反复调整,直到显示器出现最清晰图像或电平指示器指示最大。
文档来自于网络搜索3、接收机频率的重新设置。
调整好天线之后,用户可以根据自己的需要重新设置接收的卫星电视节目顺序。
此时,可根据接收机的操作说明,按照频道显示序号,利用接收机的频率调整功能,调出所要的电视节目和相应的伴音副载波频率,分别进行节目存贮。
50系统测头及接收器的安装与调试说明北京精雕科技有限公司 50系统测头及接收器的安装与调试说明目前公司使用的自动测量设备有雷尼绍测头和马波斯测头,本说明仅对已经进行测试过的测头及接收器型号进行说明。
1.接收器电缆线的安装
1.1. 雷尼绍电缆线安装
在使用雷尼绍测头前,需要将电缆线安装至端子排上。
首先需检查线缆中线束的个数及颜色,接线方式请参考表1,图1。
➢OMI-2和OMI接收器接线方式(此接收器只适用于雷尼绍测头)
图 1 OMI-2接收器接线图
表1 OMI-2和OMI接收器接线表
端子口 1 2 3 4 5 6 7 8 9 10 11 12 OMI-2橙紫紫/黑绿绿/黑-- -- 白棕红黑黄/绿
OMI蓝/绿紫--绿--粉蓝白棕红黑
黄/绿
or
灰/黑1.2. 马波斯电缆线安装
马波斯测头在安装时还需要接一个信号转接盒,马波斯接收器的电缆线接在信号转接盒下方的1~6号端口上,信号转接盒与机床之间通过电缆线束相连。
接线方法参见表2,图2 ➢马波斯接收器接线(此接收器只适用于马波斯测头)
表2 马波斯接收器接线表
机床端子口 1 2 3 4 5 6 7 8 9 10 11 12 20 电缆线束蓝绿-- 紫-- -- -- -- -- 红线组黄白
图2 马波斯接收器接线图
2.测头的组装及打精度方法
50系统的测头组装及打精度方法与45系统一致,详情参见45系统测头及接收器安装与调试说明相关内容。
3.接收器与测头的设定
主要针对雷尼绍测头和接收器进行说明。
马波斯测头与接收器不需要进行设定。
3.1接收器的设定
接收器通常采用出厂设置即可,不必额外调整设定。
此次说明,以方便与出厂设置不同时进行参照,具体设置如表3所示。
➢50系统接收器参数设置注:(拨码开关向上为on,向下为off)
表3 OMI及OMI-2接收器参数设置表
1 2 3 4 5
OMI
SW1 RX RX TX START ON/OFF OFF OFF ON OFF SW2 Probestatus Pulsed skip Low battery Error ON/OFF OFF OFF OFF ON
OMI-2
SW1 Probestatus Probestatus Low battery Error
ON/OFF OFF ON ON OFF
SW2 Probestatus Probestatus Machine start Start Start range ON/OFF OFF OFF ON OFF OFF
3.2测头模式的设置方法
设置方式分别针对两种型号测头及接收器:
➢OMP40-2与OMI、OMI-2
➢OMP400与OMI、OMI-2
3.2.1 OMP40-2测头设置方式
图7为OMP40-2指示灯参照图
➢OMP40-2与OMI,测头标准设定模式为:
关闭方式--------光学关闭;
增强型触发过滤器设置---------触发过滤器开启;
光学传输方式/测头识别---------传统方式启动过滤器开启方式;
光学功率--------标准。
➢OMP40-2与OMI-2,测头标准设定模式为:
关闭方式--------光学关闭;
增强型触发过滤器设置---------触发过滤器开启;
光学传输方式/测头识别---------调制模式,测头1;
光学功率--------标准。
图7 OMP40-2指示灯参照图
3.2.2 OMP400测头设置方式:
图8为OMP400指示灯参照图
➢OMP400与OMI,测头标准设定模式为:
开启方式--------光学开启方式(标准)
关闭方式--------光学关闭;
增强型触发过滤器设置及自动复位功能----自动复位关闭过滤器开启8秒;
光学传输方式/测头识别---------传统方式(开始过滤器关闭);
更改光学功率--------标准;
➢OMP400与OMI-2,测头标准设定模式为:
开启方式--------光学开启方式(标准)
关闭方式--------光学关闭;
增强型触发过滤器设置及自动复位功能----自动复位关闭过滤器开启8秒;
光学传输方式/测头识别---------调制方式测头1;更改光学功率--------标准;
图8 OMP400指示灯参照图4.EN3D中测头的设置与检测
1.PLC配置
在“系统→PLC→配置”页面,将“测头控制使能”设置为1(机床有此使能的情况下需要设置),在“系统→PLC→变量”中设置“测头是否脉冲类型”雷尼绍测头设置为1,马波斯测头设置为0。
2.IO属性配置
调试前需要根据接收器型号设置相关信号的属性,具体方法如下:
选择“系统→参数→IO属性”设置X43.5、X43.6、X43.7的常开属性,将信号使能都设为1,常闭信号将常开属性设成0,常开信号将常开属性设成1,IO属性的设置界面如下图3所示,IO信号属性表见表4。
图3 IO属性的设置界面
表4 IO信号属性表
信号名称OMI接收器OM1-2接收器马波斯接收器X43.5 测头低电压报警常闭常开常开
X43.6 测头故障报警常开常闭常闭
X43.7 测头触发常闭常闭常开
3.测头参数配置
将“偏置/设置---公共变量---保持性”中#1296,#1297,#1298参数分别做好设定,如图4所示。
#1296为测头信号索引,填写为351;
#1297为测头信号报警开启属性,雷尼绍为578,马波斯为834;
#1298为测头信号报警关闭属性,雷尼绍为576,马波斯为832。
图 4 参数配置
4.测头信号检测
a.当在MDI中执行M13,查看测头是否正常开启,正常开启时X43.6和X43.7均由1变成0,且测头出现绿灯闪烁;当MDI中执行M14时,查看测头是否正常关闭,正常关闭时X43.6和X43.7均由0变成1,测头绿灯熄灭;将测头移走后,出现报警提示则说明IO信号状态正常。
b.在MDI模式中输入G104 P#1296 L#1297开启测头报警,然后用手轻触测针,查看测头指示灯出现红灯闪烁后,机床是否出现测头报警信号。
如有报警信号提示则正常,无报警信号提示则检查安装、调试中是否存在问题。
(关闭测头报警指令为G104 P#1296 L#1298)5.自动测量中测头的使用保养及注意事项
50系统中自动测量中测头的使用保养及注意事项与45系统中类似,详情请参考45系统测头及接收器安装与调试说明部分。
