110kV变电站一次设备安装与调试摘要：随着对电网的需求不断增长，110 kV变电站建设数量也随之增加，电网不断完善。
施工过程中，一次装置的安装与调试是变电站工程的主要内容。
为了确保安装和调试的质量，必须对施工关键进行全方位的控制。
加强对设备的安装、调试过程的质量控制，确保施工质量的高水平、高质量地完成，从而使变电站的各项功能得以充分发挥。
本文首先对110 kV变电站的电气设备设置技术需求进行了论述，然后对其电气设备的安装注意事项进行了分析，并对110 kV变电站一次设备进行了调试。
关键词：110kV变电站；一次设备；安装；调试0引言一般来讲，一次装置能够在正常运行时进行电压调整，并进行能量传输。
为使110 kV变电站在安装中的安全运行提供最大的保障，有关操作人员应根据自己的工作经验，对其进行有效的处理。
因此，当前要加强110 kV变电站一次装置的安装调试工作，加强对变电站的安装、调试、质量控制，使其达到高质量、高水平的要求，对变电站的各项工作起到了十分重要的作用。
1、110kV变电站电气设备安装技术要求当前110 kV变电所的电气设备安装，要严格按照有关技术规程进行技术指导，特别是在安装时，要严格遵守有关的有关标准，使操作更加规范。
为了防止违章，技术人员必须根据设备的特点和使用特点，做好相应的技术配置和安装，以便更好的完成设备的安装。
在此基础上，全面掌握技术关键，确保设备的安装和调试工作的顺利进行。
同时，有关操作人员应按照技术规程，对整个安装、调试进行质量控制。
另外，在进行安装时，必须对安装质量进行全面的检验，符合标准的才能进行下一步的调试，否则就必须进行多次的安全质量检验，另外，在进行性能调试时，必须严格控制标准和合理性，这样才能有效地提升设备的工作效率和质量[1]。
图1常见变电站一次设备接线图2、110kV变电站电气设备安装要点2.1变压器目前，变压器的安装要做到全方位的质量控制，而变压器是整个变电所的重要组成部分，科学、精确地安装变压器，是保证电网安全运行的关键。

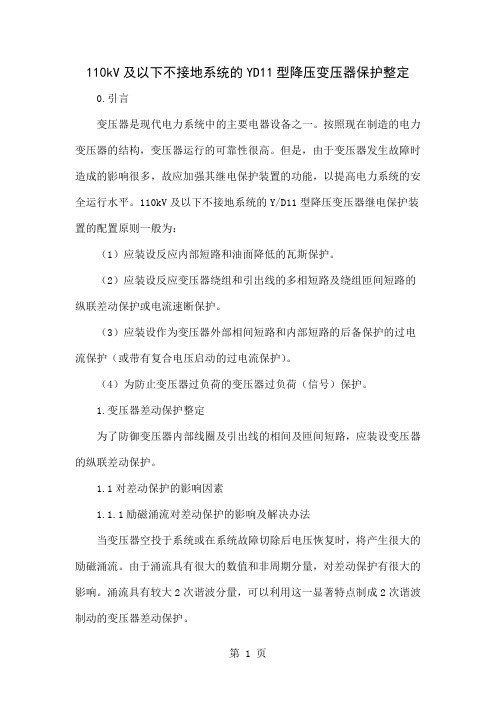

110kV及以下不接地系统的YD11型降压变压器保护整定0.引言变压器是现代电力系统中的主要电器设备之一。
按照现在制造的电力变压器的结构，变压器运行的可靠性很高。
但是，由于变压器发生故障时造成的影响很多，故应加强其继电保护装置的功能，以提高电力系统的安全运行水平。
110kV及以下不接地系统的Y/D11型降压变压器继电保护装置的配置原则一般为：（1）应装设反应内部短路和油面降低的瓦斯保护。
（2）应装设反应变压器绕组和引出线的多相短路及绕组匝间短路的纵联差动保护或电流速断保护。
（3）应装设作为变压器外部相间短路和内部短路的后备保护的过电流保护（或带有复合电压启动的过电流保护）。
（4）为防止变压器过负荷的变压器过负荷（信号）保护。
1.变压器差动保护整定为了防御变压器内部线圈及引出线的相间及匝间短路，应装设变压器的纵联差动保护。
1.1对差动保护的影响因素1.1.1励磁涌流对差动保护的影响及解决办法当变压器空投于系统或在系统故障切除后电压恢复时，将产生很大的励磁涌流。
由于涌流具有很大的数值和非周期分量，对差动保护有很大的影响。
涌流具有较大2次谐波分量，可以利用这一显著特点制成2次谐波制动的变压器差动保护。
1.1.2不平衡电流对差动保护的影响当变压器外部短路时，差流回路中将产生很大的不平衡电流。
不平衡电流由电流互感器的传变误差、变压器各侧分接头变动和各侧电流互感器二次电流不完全相等而产生的。
因此在差动保护中必须计算。
1.2差动保护的整定计算1.2.1差动速断（1）差动速断的整定计算。
1）按躲过变压器励磁涌流计算。
即，Iop=KrelIe.max2）按躲过外部短路时的最大不平衡电流计算。
即，Iop=Kk （KtxfiKfzq+ΔU+Δf）Ie.max3）按躲过电流互感器二次回路断线时计算。
即，Iop=KkIe.amx选取最大者。
（2）差动速断的灵敏度。
差流速断保护的灵敏度按小方式下保护安装处两相金属性短路计算，要求Klm≥1.2。
110kV变电站电气安装调试技术要点及对策探析发布时间：2021-09-02T17:02:14.100Z 来源：《建筑实践》2021年40卷第4月11期作者：尹顺瑞[导读] 电力事业在时代与社会飞速发展的过程中发挥着重要作用尹顺瑞身份证号码：37292619821119****摘要：电力事业在时代与社会飞速发展的过程中发挥着重要作用，同时也对其安全运行提出更高的标准，而变电站运行质量取决于电气设备的支持。
因此，电气设备安装调试技术应用情况将直接影响电力系统运行。
但在技术实际应用中，经常出现变压器渗漏油与设备受潮损坏等质量问题。
因此，本文对110kV变电站电气安装调试技术应用要点进行分析，阐述主要技术问题，并提出有效解决对策，为从业人员提供技术参考。
关键词：110kV变电站；电气安装调试；技术要点；对策引言在社会经济迅猛发展的背景下，电力建设迅猛进步，国家电网建设属于国家建设的重点内容，智能电网运行之下，电网发展必须向着大规模、大检修、大营销及大生产等方向转变。
变电站建设中不可或缺的重要部分就是电气设备的安装，所以这就需要强化变电站电气设备的安装技术应用，以强化变电站电气安装质量，保障变电站能够稳定运行。
1变电站电气设备安装概述变电站电气设备的安装主要包括两个方面：室外电气设备的安装和内部电气设备的安装。
电气设备安装，包括变压器、断路器、电流互感器、电压互感器、避雷器、电抗器、防雷装置，设备接线盒、站用电源设备、消防设备、室外电缆敷设等；安装的二次设备包括：控制系统、继电保护系统、主要交流元件的线路保护、保护电阻、故障录波、故障测距、数据采集系统、通信系统、控制系统，交流站供电系统等。
2变电站电气安装工程项目冲突事件调查为发现冲突在变电站电气安装工程项目中的特点，结合某电力开发公司承包的48所变电站电气设备安装工程项目的实施记录以及153位项目管理人员的对安装项目中的冲突事件的记录，通过筛选（将发生次数小于5且综合专家认为不具有代表性的事件筛除），最终选取有效样本数量为136份，并分析数据、合并同类项得到关于变电站冲突事件的种类与频率。
1XXXX工程电气设备安装及调试项目审核:校核:编制:XXX工程有限公司二〇一七年七月二十七日目录第一章工程概况 (1)1.1 工程名称 (1)1.2 工程内容 (1)第二章施工准备 (2)2.1 临时设施 (2)2.2 劳动力安排: (2)2.3 技术准备 (2)2.4主要施工器具 (2)2.5 施工顺序 (3)第三章所有电气设备安装的具体措施 (4)3.1 110kV主变器安装方案 (5)3.2 110kV GIS配电装置安装 (11)3.2.1施工工序和施工方法 (11)3.2.2施工准备 (11)3.2.3基础检查 (12)3.2.4GIS设备临时就位 (12)3.2.5主母线安装 (13)3.2.6分支母线连接 (14)3.2.7电压互感器连接 (15)3.2.8施工用具 (15)3.2.9注意事项 (15)3.3开关柜安装（35kV开关柜, 400V电压配电柜, 继保通信装置, 监控装置等） (16)3.3.1施工准备 (16)3.3.2安装 (16)3.3.3安全注意事项 (19)3.4 SVG系统安装 (19)3.4.1适用范围 (20)3.4.2施工准备 (20)3.4.3成品保护 (20)3.4.4工艺流程 (21)3.4.5施工用具 (23)3.4.6注意事项 (23)3.5 隔离开关安装方案 (24)3.5.1施工准备 (24)3.5.2成品保护 (24)3.5.3开箱检验 (24)3.5.4隔离开关安装与调整 (25)3.5.5使用工具 (26)3.5.6安全注意事项 (26)3.6 站用变压器, 接地变压器安装 (27)3.6.1准备工作 (27)3.6.2安装 (27)3.6.3安全注意事项 (28)3.7 全站电缆 (28)3.8 设备调试 (29)第四章工期目标和施工进度控制 (31)4.1工期目标 (31)第五章安全、质量措施 (32)5.1 安全措施 (32)5.2 质量措施 (33)5.3 质量程序及检验项目 (34)第六章安全目标安全保证体系 (36)6.1 安全管理目标 (36)6.2 安全管理组织机构及主要职责 (36)6.3安全管理制度和办法 (36)6.4重点专业的安全控制措施 (38)第七章环境保护及文明施工 (38)7.1 环境保护 (39)7.2 加强施工管理严格保护环境 (39)7.3文明施工的目标及实施方案 (39)7.4文明施工考核管理办法 (40)1.1 工程名称XXXX工程电气设备安装及调试项目。
110千伏变电站一次设备安装与调试摘要：110千伏变电站的主要功能是电能输送及电压调节，为了保证其稳定运行，需进行一次设备的科学安装与调试。
本文主要就110千伏变电站一次设备的安装要点及调试要点进行了简要分析，希望能够对实际安装工程有所帮助。
关键词：设备安装；110千伏变电站；调试工作引言：110千伏变电站建设是为了满足逐渐增长的电力需求，但变电站的运行需基于许多配电设备，为此，还需把控设备安装与调试质量，促进整体变电站运行稳定性和可靠性的提升。
1.110千伏变电站一次设备的安装要点1.1安装实施前的准备工作对110千伏变电站一次设备在实施安装工程前，需要做好相应准备工作，首先是对安装的现场环境周围开展调查，主要是调研地形地貌信息、自然环境信息以及气候环境信息。
其次是根据调查结果来制定相应的设备安装计划，同时要根据一些已有的110千伏变电站一次设备安装工程资料，分析实施安装工程时可能存在的问题，针对出现可能性高的问题提前制定应对措施，以此来保证设备安装工序的顺利推进。
最后，在进行安装之前，相关技术人员需与土建工程施工人员做好协调沟通，对一些技术要点进行交底，对安装工程的进程要科学安排，将各类安全设施都落实到位，为一次设备的技术安装提供更多有利条件，提升安装水平，促进安装后设备的稳定运行[1]。
1.2变压器设备的安装要点110千伏变电站中变压器设备安装是最基础也是最重要的内容，在实施安装时，需把控以下几项要点。
一是基础安装时要严格遵循作业图纸的要求，依据其验收的规范来把控作业质量，主要是进行基础型钢安装时控制上表面的高度相等，确保高度误差值不超过2毫米，提升基础安装质量，导线选择铜材质导线，直接与接地网进行连接；二是设备安装过程中，做好变压器装置的检查工作，主体安装时需使用吊装机械进行吊装，要保证留一人监督，避免吊装出现不良情况，支腿部分要进行检查，提升实际安装的安全水平，机械的牵引力应当始终落在设备的重心上，提升吊装的稳定性，在装设完成后也要进行找平处理；三是附件的组装时，要保证核对组装图纸信息，一些附件还需进行清洗，组装时保证质量达标，整体安装过程都需遵循相应的规范要求。
110kV变电站设备安装调试技术的要点、难点分析摘要：变电站是将电力系统中的电流进行升降压的变电和配电处理,再由输电线路输出。
本文主要详细的分析了 110kV 变电站装置安装调试的时候出现的一些技术方面的问题，从一些相关方面而且根据这么长时间在电力装置安装调试以及电力系统设计时候的一些有用的经验。
关键词：110kV变电站；设备安装调试技术；随着社会的不断发展，人们对电的需求量在不断的增加，电网的结构也日趋复杂。
变电站在电网运行中起着重要作用，变电电气设备运行的好坏直接影响到电力能源的输送，进而影响人们的生产工作和生活，因此，必须要加强对变电电气设备的安装与运行维护技术研究，以确保变电站能够稳定的运行。
一、110kV变电站设备安装调试技术的难点1.底座与预制基础尺寸不匹配。
目前，我国的变压器并不是直接安装在地面上，通常安装在具有基础型的钢座上。
基础型的钢座焊接在接地干线上，并固定在地面上。
变压器则是利用螺栓固定在钢座上。
然而在安装变压器时，常会出现变压器底盘与钢座的尺寸不匹配的问题，影响设备的顺利安装。
2.安装过程的合理操作。
变电站加强对操作人员的技术培训，落实责任，完善质量管理体系，贯彻操作注意事项、安装事项，保障安装调试质量。
仪表等设备安装位置要严格遵守设计文件图纸规定。
然而安装调试过程中，由于技术人员对仪表不合理的敲击、震动，造成仪表安装的不牢固、不平正或是仪表与设备、线路管道或设备的连接、固定处受力不均，一旦遭到非正常的外力就会使得设备不牢固。
在穿线前没有对线路管路安装与链接其进行吹扫，清扫污物，进而对线路的链接造成影响。
电气设备安装地多尘、潮湿时，需要进行防潮防尘处理的却没有采取及时的防范措施3.缺少全面的电缆防护措施。
电力电缆通常是铺设在地下，在地下的电缆管孔，通常不被重视。
通常在安装电缆过程中，疏忽了对管孔的管理，而造成漏堵等问题，发生小动物误入和外部水渗入现象。
在铺设电缆时缺少与变电站的其他的工程相互之间的交流和配合，从而导致电缆沟内出现积水等隐患。
110kV变电站变压器的安装与检修摘要：近年来，我国对电能的需求不断增加，变电站建设越来越多。
完成对变压器的安装施工后，供电环境将会逐渐趋于平稳，同时通过合理调试，可以及时发现存在于线路运行中的问题，从而为供电安全提供保证。
随着电力事业的快速发展，当前变压器安装与调试面临的要求也在不断提升，作为能量传输、转换的一个重要元件，变压器运行的安全性、可靠性都是关乎用户电能质量的重要因素，所以从系统安全角度来说，变压器极为重要。
所以，必须对变压器进行科学合理的安装调试，以便为以后各项维护、检修工作的落实提供保证。
本文分析110kV变电站变压器安装的工艺流程，其次探讨110kV变电站变压器的安装与检修，以便为以后各项维护、检修工作的落实提供保证。
关键词：110kV变电站；变压器；安装检修引言电力设备维修具有两个主要的作用，一是维持设备可靠安全运行；二是若电力设备发生故障和异常，以尽可能快的速度和最小经济成本恢复设备正常运行。
1 110kV变电站变压器安装的工艺流程1.1做好安装前的准备工作在110kV变压器正式安装之前，涉及的工作人员应当优先做好各类准备工作，还要针对土建基础以及变压器的尺寸进行准确核对，同时也要对安装工具、滤油装置以及现场的配电箱等多种工具展开全面确认，明确各大工具是否已经得到了充分的准备，防止在实际施工建设阶段中，由于工具方面出现的遗漏而引发施工进度拖延或是返工等问题出现。
同时，为了全面提升安装技术人员自身的操作水平与技能水平，还要积极主动组织内部的工作人员，针对变压器的安装与施工等多种与工作相关的工艺内容展开全面培训，还要详细介绍主要的施工方案内容，保证所有的技术人员都可以对基本的工作流程产生清晰认知，这也有利于后续工作开展。
2 110kV变电站电气工程施工管控的实施要点施工过程是电气工程施工管控的重要环节，施工人员应严格遵循实施要点开展施工活动，具体来说以下三点需特别注意：其一是严格按照会审后的图纸与审批后的方案开展施工环节，不得随意更改或调整；其二是严格遵守运行规范和反事故措施相关解决办法，确保整体施工安全性，尽可能降低事故损失；其三是施工过程应有完整数据记录，一些重要资料与文件需妥善保存，如厂家原始资料、变更通知及签证单等。
110kV变电站安装调试注意事项110kV变电站建设工期短，如何在较短的工期内确保完成施工，并且保证施工安全和质量，应做好以下6个方面的工作：一、要提前做好施工预案和各项准备工作，在思想上要调整好“攻坚克难”的准备，细化各项工作的管理和分工，在110kV变电站安装开始后，积极主动和建设单位，监理单位，设计单位，设备供货厂家协调，合理安排安装工序，抓时间，抢进度。
二、在安装过程中做好设备开箱记录，做好施工日志和各种资料的收集和整理工作。
三、确保工程质量，施工工艺要责任到人，分工明确，力争不出现因图纸没弄清楚或者马虎大意而出现的返工现象。
四、设备到现场后，施工人员要认真核对设备型号，做好记录，若有厂家人员到场指导安装的，及时和厂家联系尽快到场，保证工程按计划进行。
五、加强安全管理，杜绝人身事故和重大设备事故的发生，保证施工顺利进行。
六、安装过程中，严格要求施工人员按照作业指导书进行，认真抓好质量监督工作，消除质量事故，避免质量通病。
隐蔽工程要自检，监理，业主验收后才能完工，确保完成一项，合格一项。
七、安装过程中实行工程管理“六不准”1）未经会审的图纸，不准作为施工依据。
2）未经设计变更通知，不得私自更改设计图纸。
3）未经技术交底的工程，不准施工。
4）上道工序未经检验合格，不准进行下道工艺施工。
5）未经检查合格的原材料及半成品不准使用。
6）未经检查验收的工程，不准移交。
八、主变的安装要提前联系生产厂家，确定主变到场的时间，提前做好主变就位的各项准备工作，如道路的严整。
主变位置的方向确定等。
主变到场后要认真核对规格型号及主要技术参数是否符合设计图纸要求，仔细检查外壳是否有外伤、渗油，瓷件是否有脱瓷、裂纹、破损，备品，备件是否齐全。
和厂家指导安装人员密切配合，对主变的附件进行吊装。
九、GIS安装前，做好场地的清理，做好防尘工作，准备施工机具，优化配置施工人员，安装开始后，对环境温度和湿度做好记录，若天气不适合应停止施工，不得野蛮施工，以免造成GIS设备因安装不规范导致质量下降不符合使用运行要求。
