高考物理100考点最新模拟题(静电场)精选训练 专题06 等势面(解析版)

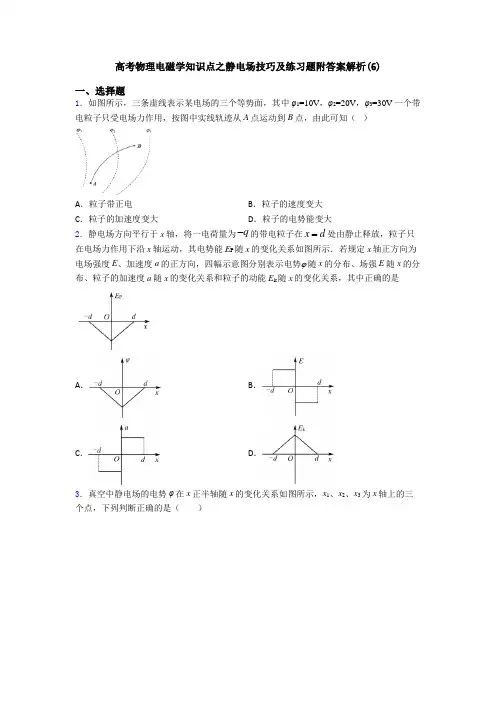

高考物理电磁学知识点之静电场技巧及练习题附答案解析(6)一、选择题1．如图所示，三条虚线表示某电场的三个等势面，其中φ1=10V ，φ2=20V ，φ3=30V 一个带电粒子只受电场力作用，按图中实线轨迹从A 点运动到B 点，由此可知（ ）A ．粒子带正电B ．粒子的速度变大C ．粒子的加速度变大D ．粒子的电势能变大2．静电场方向平行于x 轴，将一电荷量为q -的带电粒子在x d =处由静止释放，粒子只在电场力作用下沿x 轴运动，其电势能E P 随x 的变化关系如图所示．若规定x 轴正方向为电场强度E 、加速度a 的正方向，四幅示意图分别表示电势ϕ 随x 的分布、场强E 随x 的分布、粒子的加速度a 随x 的变化关系和粒子的动能E k 随x 的变化关系，其中正确的是A ．B ．C ．D ．3．真空中静电场的电势φ在x 正半轴随x 的变化关系如图所示，x 1、x 2、x 3为x 轴上的三个点，下列判断正确的是（ ）A．将一负电荷从x1移到x2，电场力不做功B．该电场可能是匀强电场C．负电荷在x1处的电势能小于在x2处的电势能D．x3处的电场强度方向沿x轴正方向4．如图所示，真空中有两个带等量正电荷的Q1、Q2固定在水平x轴上的A、B两点。

一质量为m、电荷量为q的带电小球恰好静止在A、B连线的中垂线上的C点，由于某种原因，小球带电荷量突然减半。

D点是C点关于AB对称的点，则小球从C点运动到D点的过程中，下列说法正确的是( )A．小球做匀加速直线运动B．小球受到的电场力可能先减小后增大C．电场力先做正功后做负功D．小球的机械能一直不变5．某静电场的一簇等差等势线如图中虚线所示，从A点射入一带电粒子，粒子仅在电场力作用下运动的轨迹如实线ABC所示。

已知A、B、C三点中，A点的电势最低，C点的电势最高，则下列判断正确的是( )A．粒子可能带负电B．粒子在A点的加速度小于在C点的加速度C．粒子在A点的动能小于在C点的动能D．粒子在A点的电势能小于在C点的电势能6．如图，电子在电压为U1的加速电场中由静止开始运动，然后，射入电压为U2的两块平行板间的电场中，射入方向跟极板平行，整个装置处在真空中，重力可忽略，在满足电子能射出平行板区的条件下，在下述四种情况中，一定能使电子的侧向位移变大的是A．U1增大，U2减小B．Uı、U2均增大C．U1减小，U2增大D．U1、U2均减小7．在如图所示的电场中, A、B两点分别放置一个试探电荷, F A、F B分别为两个试探电荷所受的电场力．下列说法正确的是A．放在A点的试探电荷带正电B．放在B点的试探电荷带负电C．A点的电场强度大于B点的电场强度D．A点的电场强度小于B点的电场强度8．如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10V、20V、30V，实线是一带电粒子（不计重力）在该区域内的运动轨迹，a、b、c是轨迹上的三个点，下列说法正确的是（）A．粒子在三点所受的电场力不相等B．粒子必先过a，再到b，然后到cC．粒子在三点所具有的动能大小关系为E kb＞E ka＞E kcD．粒子在三点的电势能大小关系为E pc＜E pa＜E pb9．如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小v水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小段距离，小球以速度v从原处飞入，则带电小球（）球仍以相同的速度A ．将打在下板中央B ．仍沿原轨迹由下板边缘飞出C ．不发生偏转，沿直线运动D ．若上板不动，将下板下移一段距离，小球可能打在下板的中央10．图中虚线为电场中与场强方向垂直的等间距平行直线，两粒子M 、N 质量相等，所带电荷的绝对值也相等．现将M 、N 从虚线上的O 点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a 、b 、c 为实线与虚线的交点，已知O 点电势高于c 点．若不计重力，则A ．M 带负电荷，N 带正电荷B ．N 在a 点的速度与M 在c 点的速度大小相同C ．N 在从O 点运动至a 点的过程中克服电场力做功D ．M 在从O 点运动至b 点的过程中，电场力对它做的功等于零11．关于摩擦起电和感应起电的实质，下列说法正确的是（ ）A ．摩擦起电说明通过做功可以创造电荷B ．摩擦起电说明电荷可以创造C ．感应起电说明电荷可以从物体的一个部分转移到物体另一个部分D ．感应起电说明电荷从带电的物体转移到原来不带电的物体上去了12．如图所示，用劲度系数为15N/m 的轻弹簧悬挂一个绝缘带有电荷量为72.010C -⨯的小球A ，此时弹簧的长度为10cm 。

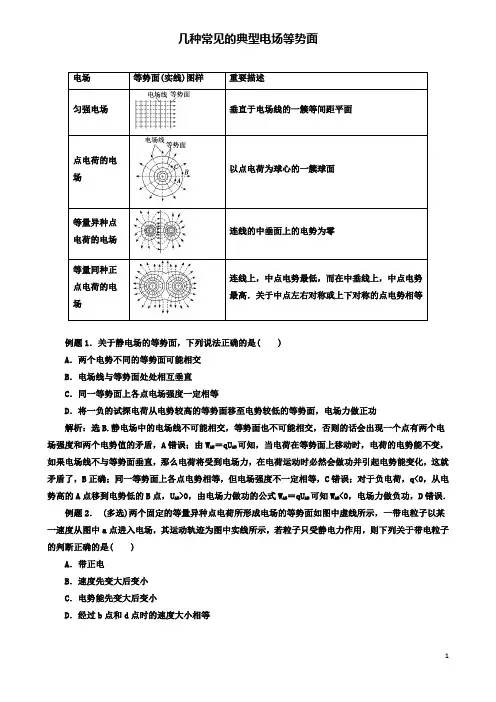

几种常见的典型电场等势面电场等势面(实线)图样重要描述匀强电场垂直于电场线的一簇等间距平面点电荷的电场以点电荷为球心的一簇球面等量异种点电荷的电场连线的中垂面上的电势为零等量同种正点电荷的电场连线上，中点电势最低，而在中垂线上，中点电势最高．关于中点左右对称或上下对称的点电势相等例题1．关于静电场的等势面，下列说法正确的是( )A．两个电势不同的等势面可能相交B．电场线与等势面处处相互垂直C．同一等势面上各点电场强度一定相等D．将一负的试探电荷从电势较高的等势面移至电势较低的等势面，电场力做正功解析：选B.静电场中的电场线不可能相交，等势面也不可能相交，否则的话会出现一个点有两个电场强度和两个电势值的矛盾，A错误；由W AB＝qU AB可知，当电荷在等势面上移动时，电荷的电势能不变，如果电场线不与等势面垂直，那么电荷将受到电场力，在电荷运动时必然会做功并引起电势能变化，这就矛盾了，B正确；同一等势面上各点电势相等，但电场强度不一定相等，C错误；对于负电荷，q<0，从电势高的A点移到电势低的B点，U AB>0，由电场力做功的公式W AB＝qU AB可知W AB<0，电场力做负功，D错误．例题2． (多选)两个固定的等量异种点电荷所形成电场的等势面如图中虚线所示，一带电粒子以某一速度从图中a点进入电场，其运动轨迹为图中实线所示，若粒子只受静电力作用，则下列关于带电粒子的判断正确的是( )A．带正电B．速度先变大后变小C．电势能先变大后变小D．经过b点和d点时的速度大小相等解析：选CD.做曲线运动的物体受到的合力方向指向曲线的内侧，根据带电粒子受力方向可以判断，粒子带负电，选项A错误；负电荷在电势低的位置电势能大，粒子的电势能先变大后变小，粒子的电势能和动能之和不变，所以粒子的动能先变小后变大，速度先变小后变大，选项B错误，选项C正确；b、d 两点电势相同，粒子经过这两点时电势能相等，动能相等，速度大小也相等，选项D正确．例题3．电场中某三条等势线如图甲中实线a、b、c所示．一电子仅在电场力作用下沿直线从P运动到Q，已知电势φa>φb>φc，这一过程电子运动的v ­t图象可能是图乙中的( )­解析：选A.结合φa>φb>φc，由题图等势线的特点可确定此电场为非匀强电场，且Q点处电场强度小于P点处电场强度，电子仅在电场力作用下沿直线从P运动到Q，将做加速度越来越小的加速运动，A正确．例题4. 如图所示的同心圆是电场中的一簇等势线，一个电子只在电场力作用下沿着直线由A→C运动时的速度越来越小，B为线段AC的中点，则下列说法正确的是( )A．电子沿AC方向运动时受到的电场力越来越小B．电子沿AC方向运动时它具有的电势能越来越大C．电势差U AB＝U BCD．电势φA<φB<φC解析：选B.该电场为负点电荷电场，电子沿AC方向运动时受到的电场力越来越大，选项A错误；根据电子只在电场力作用下沿着直线由A→C运动时的速度越来越小，它具有的电势能越来越大，选项B正确；由于电场为非匀强电场，电势差U AB<U BC，选项C错误；电势φA>φB>φC，选项D错误．过关检测1. 如图所示，P是固定的点电荷，虚线是以P为圆心的两个圆．带电粒子Q在P的电场中运动．运动轨迹与两圆在同一平面内，a、b、c为轨迹上的三个点．若Q仅受P的电场力作用，其在a、b、c点的加速度大小分别为a a、a b、a c，速度大小分别为v a、v b、v c，则( )A ．a a >a b >a c ，v a >v c >v bB ．a a >a b >a c ，v b >v c >v aC ．a b >a c >a a ，v b >v c >v aD ．a b >a c >a a ，v a >v c >v b解析：选D.由库仑定律可知，粒子在a 、b 、c 三点受到的电场力的大小关系为F b >F c >F a ，由a ＝F m可知，a b >a c >a a ，由运动轨迹可知，粒子Q 的电性与P 相同，受斥力作用，不论粒子从a 到c ，还是从c 到a ，在运动过程中总有排斥力与运动方向的夹角先为钝角后为锐角，即斥力先做负功后做正功，因此v a >v c >v b ，故D 正确．2. 如图，直线a 、b 和c 、d 是处于匀强电场中的两组平行线，M 、N 、P 、Q 是它们的交点，四点处的电势分别为φM 、φN 、φP 、φQ .一电子由M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等．则( )A ．直线a 位于某一等势面内，φM ＞φQB ．直线c 位于某一等势面内，φM ＞φNC ．若电子由M 点运动到Q 点，电场力做正功D ．若电子由P 点运动到Q 点，电场力做负功解析：选B.电子带负电荷，电子由M 点分别运动到N 点和P 点的过程中，电场力所做的负功相等，有W MN ＝W MP ＜0，而W MN ＝qU MN ，W MP ＝qU MP ，q ＜0，所以有U MN ＝U MP ＞0，即φM ＞φN ＝φP ，匀强电场中等势线为平行的直线，所以NP 和MQ 分别是两条等势线，有φM ＝φQ ，故A 错误，B 正确；电子由M 点到Q 点过程中，W MQ ＝q(φM －φQ )＝0，电子由P 点到Q 点过程中，W PQ ＝q(φP －φQ )＞0，故C 、D 错误．高考理综物理模拟试卷注意事项：1. 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。

高中物理 静电场及其应用 静电场及其应用精选测试卷专题练习（解析版）一、第九章 静电场及其应用选择题易错题培优（难）1．如图所示，在圆心为O 、半径为R 的圆周上等间距分布着三个电荷量均为q 的点电荷a 、b 、c ，其中a 、b 带正电，c 带负电。

已知静电力常量为k ，下列说法正确的是（ ）A ．a 受到的库仑力大小为2233kq RB ．c 受到的库仑力大小为2233kqRC ．a 、b 在O 3kq，方向由O 指向c D ．a 、b 、c 在O 点产生的场强为22kqR，方向由O 指向c 【答案】BD 【解析】 【分析】 【详解】AB ．根据几何关系得ab 间、bc 间、ac 间的距离3r R =根据库仑力的公式得a 、b 、c 间的库仑力大小22223q q F k k r R==a 受到的两个力夹角为120︒，所以a 受到的库仑力为223a q F F k R==c 受到的两个力夹角为60︒，所以c 受到的库仑力为233c kq F F == 选项A 错误，B 正确；C ．a 、b 在O 点产生的场强大小相等，根据电场强度定义有02q E kR = a 、b 带正电，故a 在O 点产生的场强方向是由a 指向O ，b 在O 点产生的场强方向是由b 指向O ，由矢量合成得a 、b 在O 点产生的场强大小2q E k R=方向由O →c ，选项C 错误；D ．同理c 在O 点产生的场强大小为02qE k R=方向由O →c运用矢量合成法则得a 、b 、c 在O 点产生的场强22qE k R'=方向O →c 。

选项D 正确。

故选BD 。

2．如图所示,内壁光滑的绝缘半圆容器静止于水平面上，带电量为q A 的小球a 固定于圆心O 的正下方半圆上A 点；带电量为q ,质量为m 的小球b 静止于B 点，其中∠AOB =30°。

由于小球a 的电量发生变化，现发现小球b 沿容器内壁缓慢向上移动，最终静止于C 点(未标出)，∠AOC =60°。

高三物理电场线和等势面试题答案及解析1.如图，在正电荷Q的电场中有M、N、P和F四点，M、N、P为直角三角形的三个顶点，F 为MN的中点，，M、N、P、F四点处的电势分别用、、、表示，已知，，点电荷Q在M、N、P三点所在平面内，则（）A．点电荷Q一定在MP连线上B．连线PF一定在同一个等势面上C．将正试探电荷从P点搬运到N点，电场力做负功D．大于【答案】AD【解析】点电荷电场的等势面是以点电荷为圆心的一族同心圆，所以任意两个等势点连线的垂直平分线都指向点电荷，如下图所示，MN的垂直平分线和PF的垂直平分线相交于一点E，E点即点电荷所在的位置，根据几何关系可得E点在MP边。

即点电荷一定在MP连线上，选项A对。

点电荷的等势面是以点电荷为圆心的同心圆，所以等势面不是直线而是球面，选项B错。

正试探电荷从P点移动到N点，远离场源正电荷，电场力做正功，选项C错。

根据几何关系可得，距离场源正电荷越远电势越低，所以P点电势大于M点电势，选项D对。

【考点】点电荷的电场分布，等势面2.如图所示是阴极射线示波管的聚焦电场。

实线为电场线，虚线为等差等势线。

a、b、c为从左侧进入聚焦电场的电子运动的轨迹上的三点。

不计电子的重力，则A．电场中a点的电势高于c点的电势B．电子经a点的动能大于经c点的动能C．电子经b点的加速度大于经c点的加速度D．电子经b点的电势能大于经c点的电势能【答案】CD【解析】沿电场线方向电势降低，故a点的电势低于c点的电势，A错误；电子由a点运动到c 点的过程中，电场力做正功，电势能减小，动能增大，故B错误D正确；等差等势面密集处电场强度大，故电子受到的电场力大，加速度大，故C正确。

【考点】电场线、等势线3.某电场的电场线分布如图所示，在以点电荷为圆心的圆周上有a、b、c、d四点，a、c两点与点电荷在同一水平线上，b、d与点电荷在同一竖直线上，则下列说法正确的是（）A．a点电势最低，c点电势最高B．同一试探电荷在b、d两点受的电场力相同C．同一试探电荷在b、d两点的电势能相同D．若将一负试探电荷由c点移到d点，电势能增大【答案】C【解析】根据电场线的疏密表示电场强度大小知，c到点电荷的连线电场强度的平均值最大，a到点电荷的电场强度的平均值最小，再根据电势差与电场强度的关系式U=Ed知c点到点电荷的电势差最大，a最小，故a点电势最高，c点电势最低，b、d两点电势相等，故选项A错误；根据电势能的定义式EP=qΦ知选项C正确，选项D错误；同一试探电荷在b、d两点受的电场力大小相等，方向不同，故选项B错误。
