手机结构和外观的设计与未来发展探讨摘要：随着手机在当前人们生活中的应用逐渐增多，消费者本身的差异化也在逐渐的凸显，多种层次的需求也愈加强烈，对于手机结构、外观的设计要求也在不断的增多。
本文通过从现有的手机外观结构的设计为立足点，结合现有的发展趋势和发展方向，对手机的未来发展进行探究，继而为后期的消费者选择提出更多的参考意见。
关键词：手机结构和外观；设计；发展随着移动通讯技术的高速发展，移动电话的普及性增大，人们的生活也逐渐进入到了新的数字网络时代。
手机本身作为一种现代化的通信设施与工具，时刻都在人们的身边，在日常生活中更是发挥着较大的影响作用。
手机本身的广泛应用，让消费者对于手机的设计要求也在不断的提升，同时手机的设计也成为当前手机销售中的一项重要的决定性因素。
手机的设计不仅仅包含着外观、功能、材质等内容，还涵盖有手机的感官结构的规划设计。
手机的外观结构本身就是影响手机使用推广的主要因素。
外观结构的设计是吸引消费者的第一印象，同时也反映着每个人独特的审美。
消费者进行手机的选择之前，首先要明确的是手机的外观形态结构，在外观形态结构明确之后，才会深入对比当前手机的各项功能，由此观之外观结构本身就是手机设计过程中的一项重要的内容。
一、现有手机结构与外观形态设计的变化趋势在十九世纪时期，现代电力科技发展和电子科技改革的不断深入，逐渐引领这手机这一主要通讯设施的改革与发展，由于随着电磁学理论的高速发展，多种多样的电子设备也在不断的创新发展，在手机通讯设备的高速发展基础上，新型的手机结构逐渐的优化，从直板、横板、翻盖 (单屏、双屏) 、滑盖、旋转型手机，再到现如今使用的新型智能手机都是信息时代发展基础上，通信产品衍生的产物。
直板型手机, 以诺基亚的部分机型为代表。
摩托罗拉3200是直板式手机的先祖, 也是最早被使用的手机。
手机在刚刚被发明的时候, 以移动的电话命名,其功能决定了它的主要组成部分是:接收部分与操作按键。
手机是现代人必不可少的随身物品，但是你对它了解有多少呢？一起来看一看，一部手机里面藏着多少乾坤吧。
普通金属种类多拿起手机，最先看到的是四四方方的外壳。
现在，大部分智能手机均采用全金属的外壳设计，其加工原料多数为铝镁合金，即使是采用塑料制作机身，外壳内也会掺入溴、镍等金属元素。
金属外壳不仅看起来更高档，强度也提高了，更能保护手机的内部构造。
更重要的是，金属外壳可以减少电磁干扰，保持信号稳定，更好地实现通讯功能。
打开后盖，最明显的是一块方形电池，电池中也含有很多金属元素。
目前最主流的手机电池是锂电池，用钴酸锂作为正极，石墨为负极，电极间充满电解液。
电子在电解液中来回运动，这样才能实现反复充放电的功能。
此外，电池的外壳采用的原料则是金属铝。
铝强度比较高，接近或超过优质钢，但是它的塑性比钢好得多，同样强度下，铝壳可以做得更薄。
而且，充放电时电池的体积会发生变化，充电时，锂离子流向正极，正极体积膨胀；放电时，锂离子从正极嵌入负极，负极膨胀，用塑性好的铝壳更能适应电池的体积变化。
电池上方则是主板，这是整个手机中成本最高的部分，也是含有最多金属元素的部分。
锡和铅是主板上含量最大的两种金属，它们常用于集成电路板上各部件之间的焊接。
锡铅合金是优质且廉价的焊接材料，合金的强度、硬度和抗腐蚀性比纯金属好得多，即使电路板上某些零部件出了毛病，但连接处的锡铅合金却依然牢固。
不过，由于铅具有毒性，近年来，锡铅合金逐渐被锡、银和铜组成的合金取代了。
主板的主要部件是芯片，芯片中也用到了许多金属。
芯片就是一个个微型集成电路，包含有许许多多的电阻、电容和电感等电子元件，这些元件间的导电通路由铜组成。
除铜以外，还会在芯片上沉积其它金属或化合物，比如锡铜或锡金合金，这是为了包围和保护芯片，保证其内部敏感的传感器的功能不被影响。
手机振动器用到的材料是钨，因为手机发声时需要振动器高速旋转和振动，所以硬度和耐磨性较好的钨也就成为了振动器的首选。

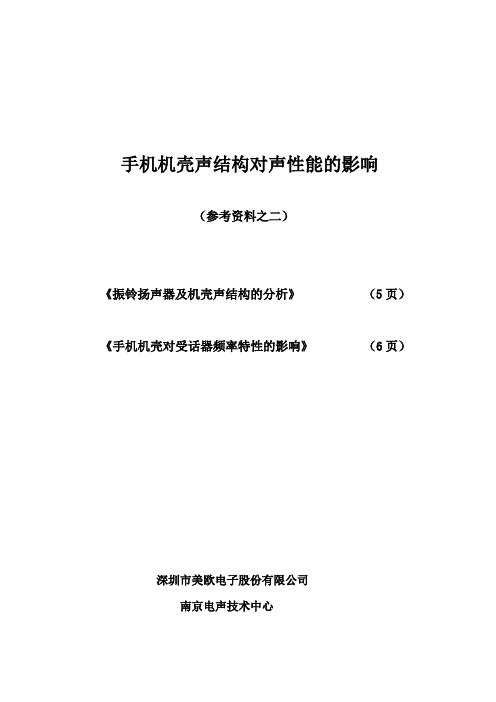

手机机壳声结构对声性能的影响（参考资料之二）《振铃扬声器及机壳声结构的分析》（5页）《手机机壳对受话器频率特性的影响》（6页）深圳市美欧电子股份有限公司南京电声技术中心振铃扬声器及机壳声结构的分析一、振铃扬声器的结构该扬声器为外磁式动圈扬声器，振动系统与磁路系统由注塑外壳连为一体。
外径约16mm 。
振膜前有开孔的前盖，上面贴有声阻材料（似为无纺布），布上并粘有一层薄垫圈；T 铁极芯中心开有一通孔，经后盖板与大气相通，孔口贴有声阻材料（丝绢类）。
其结构示意图见图1。
二、机壳声结构的描述当扬声器放入机壳时，扬声器前盖将与一个极薄的腔体1V 相耦合，从前盖孔 出来的声波，首先进入该腔体，再通过一个狭缝1A M （约8X1mm ）进入另一个体积较大的腔体2V ，然后经机壳出声孔2A M 与大气相通。
振膜背面所辐射的声波，经极芯中心的孔及后盖板上的声阻材料，进入机壳中一个较大的腔体V （相当于与大气相通）。
振膜前面的等效声结构，见图2所示。
1三、扬声器安装至机壳后的等效声学线路扬声器安装至机壳后，其等效声学线路如图3所示。
p 振膜的驱动压力 （a P ），且DS iB p图２ 振膜前的等效声结构B 为磁感应强度 （T ）为音圈导线的有效长度 （M ）； i 为音圈中的信号电流 （A ）； D S 为振膜的等效面积 （2M ）； D U 振膜的容积速度 （s M 3）；且 D c D S U ∙=υc υ为音圈的振动速度 （s M ）； AS R 振膜支撑系统的等效声阻（5M s N ∙）; AD M 振膜的等效声质量 （4M Kg ）； AS C 振膜支撑系统的等效声顺 （Kg s M 24）；2Af C 振膜与前盖之间腔体的等效声顺 （Kg s M 24）；且 2cV C fAf ρ=Af M 前盖孔的等效声质量 （4M Kg ）； 且 ffAf S M ρ=其中 ρ 为空气密度 （3M Kg ）; f 为前盖孔的等效长度 （M ）； f S 为前盖孔的等效面积 （2M ）; 若开孔数为n 个，则 ∑==ni i f S S 1i S 为第i 个孔的面积。
你认为手机配件对手机的影响有多大？随着科技的不断进步，手机已经成为了现代人生活中必不可少的物品之一。
而手机配件作为手机的重要组成部分，对手机的影响也随之增加。
那么，手机配件对手机的影响究竟有多大呢？本文将从多个方面剖析手机配件对手机的影响。
一、手机电池手机电池作为手机续航能力的关键因素，对手机的使用体验有着重要的影响。
优质电池的使用可以保证手机在用电过程中的稳定性，延长电池寿命，以及提供更持久的续航时间。
而低质量的电池则可能导致手机发热、爆炸等安全问题，严重影响用户的使用心情。
因此，选择一款高品质的手机电池非常重要。
二、手机屏幕保护膜手机屏幕保护膜可以有效保护手机屏幕免受划痕、指纹等的侵害，延长手机屏幕的使用寿命。
优质的屏幕保护膜具有抗刮、防指纹等特性，能够提供更清晰、更逼真的观看体验。
而低质量的屏幕保护膜可能存在划痕、泛黄、易脱落等问题，降低手机的使用寿命。
因此，选择一款适合自己手机型号且质量可靠的屏幕保护膜十分重要。
三、手机壳手机壳不仅可以为手机提供保护作用，还能够给手机增添美观。
优质的手机壳具有耐用、防摔等特点，能够有效保护手机免受外界撞击带来的损害。
同时，手机壳还可以根据个人喜好选择不同的样式和材质，增添手机的个性化。
而低质量的手机壳可能存在易变形、易脱落等问题，降低手机的保护效果。
因此，选择一款质量好、款式适合的手机壳对于手机的保护至关重要。
四、手机充电器手机充电器作为给手机充电的重要设备，对于手机的充电速度和充电安全有着直接的影响。
优质的充电器能够提供快速、稳定的充电效果，大大减少充电时间，提高用户的使用效率。
而低质量的充电器则可能存在充电缓慢、易损坏等问题，甚至会影响到手机的正常使用。
因此，选择一款充电速度快、安全可靠的充电器非常重要。
综上所述，手机配件对手机的影响不可小觑。
优质的手机配件能够提高手机的使用体验，延长手机的寿命，同时也保护了用户的安全。
因此，我们购买手机配件时应该选择质量可靠、性能优越的产品，以确保手机的正常运行和使用，提升我们的生活质量。
声学传播器的材料选择对性能的影响研究声学传播器是一种用于放大声音的装置，通过将声音信号转换为机械振动，再将其转换为可听的声音。
声学传播器的性能直接受材料选择的影响，不同的材料具有不同的声学特性，因此选择合适的材料对于声学传播器的性能至关重要。
首先，声学传播器的外壳材料对声音的传播和放大起着重要的作用。
一般来说，外壳材料应具有良好的声学透明性和机械强度。
声学透明性是指材料对声音的传播是否产生阻碍，影响声音的清晰度和音质。
常见的声学透明材料包括塑料、玻璃纤维和金属等。
这些材料具有低吸声性能，能够减少声音的衰减和回音，从而提高声音的传播效果。
此外，外壳材料还应具有足够的机械强度，以保护内部元件不受外界环境的干扰和损坏。
其次，声学传播器的振膜材料也对性能有着重要影响。
振膜是声学传播器中负责将电信号转换为机械振动的部件，其振动特性直接决定了声音的产生和放大效果。
常见的振膜材料包括聚乙烯膜、聚酯膜和铝膜等。
这些材料具有轻质、柔韧和高强度的特点，能够实现较大的振动幅度和频率响应范围。
此外，振膜材料的选择还要考虑其阻尼特性，以避免共振和失真现象的发生。
除了外壳和振膜材料，声学传播器的声音导向器材料也对性能有着重要影响。
声音导向器是指将声音从振膜传导到外部空间的部件，其材料选择直接影响声音的辐射效果和定向性。
常见的声音导向器材料包括波纹纸、木材和陶瓷等。
这些材料具有良好的声学特性和机械强度，能够实现声音的有效辐射和定向传播。
此外，声音导向器材料的表面处理和结构设计也对声音的散射和反射起着重要作用，可以进一步改善声学传播器的性能。
最后，声学传播器的内部电子元件材料也对性能有一定的影响。
声学传播器内部的电子元件包括放大器、滤波器和电容器等，其材料选择直接影响声音的放大和处理效果。
常见的电子元件材料包括金属、半导体和陶瓷等。
这些材料具有良好的导电性能和稳定性，能够实现电信号的准确放大和处理。
此外，电子元件材料的选择还要考虑其耐高温、耐腐蚀和耐磨损等特性，以保证声学传播器的长期稳定运行。
电声材料的声学性能电声材料是一种能够将电信号转化为声音的材料。
它的声学性能是指材料在电声转换过程中所表现出来的各种声学特性。
电声材料的声学性能对于电子产品的音质和音效产生着重要的影响。
首先，电声材料的声学性能与其振动特性密切相关。
振动是电声转换的基本过程，材料在振动时会产生声波。
电声材料的振动频率范围和振幅决定了其能够转换的声音频率范围和音量大小。
一些具有特殊振动特性的材料，如压电材料，能够在电场作用下产生振动，从而实现声音的放大和改变音调的功能。
其次，电声材料的声学性能还与其声波吸收和反射特性相关。
材料对声波的吸收和反射程度决定了它在声音传播过程中的能量损失和传播方向。
一些材料能够降低噪音的产生和传播，提供更清晰的音质，被广泛应用于音频设备和汽车音响系统。
而另一些材料则能够反射声波，增加音场的深度和立体感。
此外，电声材料的声学性能还包括其声音传导和散射的特性。
声音传导是指声音在材料内部传播的能力，而散射则决定了声音以何种模式从材料表面发出或反射。
一些材料的声音传导能力较好，可以减少声音的损耗，提供更远的传播距离。
而另一些材料则能够散射声波，使声音在空间中均匀分布，改善音场效果。
除了上述的声学特性，电声材料的可靠性和稳定性也是其声学性能的重要方面。
由于电声材料常常用于音响设备和通信设备中，因此其可靠性和稳定性对于保证声音质量的一致性和稳定性至关重要。
一些优质的电声材料具有较长的使用寿命和抗干扰能力，不易受外界环境变化和电磁干扰影响。
总的来说，电声材料的声学性能是决定其在电声转换过程中能否实现高质量声音的重要因素。
声学性能包括振动特性、声波吸收和反射特性、声音传导和散射特性，以及可靠性和稳定性等方面。
通过优化电声材料的声学性能，我们可以提升电子产品的音质和音效，使音乐和语音等声音更加逼真和清晰，为用户带来更好的音频体验。
手机盖板原材料评估报告一、引言手机盖板是手机外壳的重要组成部分，承载着保护手机内部零部件的功能。
选择适宜的原材料对于手机盖板的性能和质量有着至关重要的影响。
本报告旨在评估几种常见的手机盖板原材料，包括金属、塑料和玻璃，并给出评估结果和建议。
二、评估内容1.金属材料金属材料具有良好的耐用性和高强度，能够有效保护手机内部零部件。
常见的金属材料包括铝合金、不锈钢和钛合金。
然而，金属材料容易产生划痕和指纹，且相对较重，增加了手机的重量。
此外，金属材料的成本较高，容易受到氧化和腐蚀的影响。
2.塑料材料塑料材料具有轻质、塑性好和成本低廉的特点。
常见的塑料材料包括聚碳酸酯(PC)和尼龙。
塑料材料能够提供良好的耐用性和抗划伤性能，同时还具有较好的耐热性。
然而，塑料材料容易变形和磨损，无法提供金属材料的高强度保护。
此外，塑料材料在环保方面存在一定问题，包括生产过程中可能产生有害气体，以及废弃物的处理问题。
3.玻璃材料玻璃材料具有清晰透明、高硬度和抗划伤的特点，能够提供良好的保护和观感。
常见的玻璃材料包括钢化玻璃和陶瓷玻璃。
玻璃材料相对较轻，并且能够有效遮蔽指纹和划痕。
然而，玻璃材料容易破裂，一旦碎裂可能会对用户造成伤害。
此外，玻璃材料的成本较高，制造过程中还需要消耗大量能源和环境资源。
三、评估结果综合考虑金属、塑料和玻璃三种材料的特点，本评估报告给出以下结果和建议：1.对于追求轻质和高强度的用户，金属材料是不错的选择。
建议选择不锈钢和钛合金等材料，能够提供较好的保护和观感。
2.对于追求成本和环保的用户，塑料材料是较好的选择。
建议选择聚碳酸酯(PC)等材料，能够提供良好的耐用性和抗划伤性能。
3.对于追求高保护和观感的用户，玻璃材料是不错的选择。
建议选择钢化玻璃等材料，能够提供较好的保护和清晰透明的观感。
四、结论手机盖板原材料的选择应根据用户需求和产品定位进行评估，并综合考虑材料的性能、成本和环保等因素。
金属、塑料和玻璃三种材料各有优劣，用户可以根据个人喜好和对手机保护的要求进行选择。
手机的构造及其工作原理器对输入信号幅度的要求。
低噪声放大器在手机电路图中采用的是其缩写LNA (LowNoise Amplifier)。
低噪声放大器位于天线电路后面，为接收机的首级放大电路。
射频滤波器一般安置在低噪声放大器的前面和后面。
低噪声放大器为一个高频小信号放大器，该放大器的三极管要求截止频率大，放大倍数高，噪声系数小。
首级信号非常微小，而工作点往往处于较低位置，加上电流负反馈，减小噪音尤其必要。
高频放大电路采用了低噪声放大器，以降低接收机的总噪声系数，且高频放大器还可防止RXVCO信号从天线路径放射出去。
低噪声放大器的分离元件通常采用共发射极电路，以放大微弱的射频信号，弥补射频滤波器的插入损耗。
从低噪声性能出发，低噪声射频晶体管放大器所需的偏压或偏流，都是电抗滤波器提供的。
如此可避免电源噪声及偏置电阻热噪声进入射频通道，影响放大器降低噪声的性能。
摩托罗拉P7689手机所采用的GSM900低噪声放大器电路。
在该手机的电路中，Q400三极管为低噪声放大器的核心元件，Q400和周围的元件共同构成GSM900低噪声放大器。
在此放大器中，C402为输入电容，C405为集电极输出电容。
LA02、R401、C403等元件共同构成了一个电抗滤波供电电路，可对RX-275-GSM电源进行滤波，然后为Q400集电极进行供电；I_A01、R403、C403等也一起构成了一个电抗滤波电路，可对RX-275-GSM电源进行滤波，然后为Q400基极供电。
R401为交流负荷电阻，通过该电阻可表现出Q400的放大作用。
L402为集电极的直流通道。
在基极电路中，R403电阻可构成一个固定偏置电路。
在以Q400电路为核心的低噪声放大器中，其前级及后级均有一个射频滤波器。
这两个射频滤波器均属于带通滤波器，只允许GSM频段内的射频信号通过。
在该电路中，RX-275-GSM可为Q400集电极和基极提供工作屯压。
当信号为高电平时，低噪声放大器自动启动。
智能手机外壳材质报告首先，金属外壳是目前市场上较为常见的一种材质。
金属外壳具有高强度、硬度好等优点，能够有效保护手机内部的电路部件。
此外，金属外壳的外观质感好，给人一种高端大气的感觉。
然而，金属外壳也存在一些问题。
比如，金属外壳相对于其他材质较重，增加了用户的使用负担。
另外，金属外壳容易产生划痕，影响手机的美观。
其次，塑料外壳是目前智能手机中最常见的一种材质。
塑料外壳轻便、易加工且成本低廉。
此外，塑料外壳也具有一定的抗冲击性能，能够一定程度上保护手机内部的部件。
然而，塑料外壳的硬度较低，容易产生刮痕和变形。
而且，塑料材质的外观质感相对较差，给用户的使用体验带来了一定的负面影响。
再次，玻璃外壳是近年来智能手机中较为流行的一种材质。
玻璃外壳具有高透光性、高温耐受性和良好的触感等优点。
此外，玻璃外壳的外观质感高，给用户带来一种质感上的享受。
然而，玻璃外壳相对较脆，容易破碎，降低了手机的耐用性。
另外，玻璃外壳比较容易吸附指纹和油污，影响手机的整体美观。
最后，陶瓷外壳是一种较为新型的智能手机外壳材质。
陶瓷外壳具有高硬度、高强度和高温耐受性等特点。
相比于其他材质，陶瓷外壳更加耐磨损和抗刮擦。
除此之外，陶瓷外壳还具有较好的传导性能，有利于散热。
然而，陶瓷外壳成本相对较高，而且制造工艺相对复杂，增加了手机的生产成本。
综上所述，智能手机外壳材质的选择应根据用户的需求和手机的定位来确定。
金属外壳适合追求高端质感和坚固性能的用户；塑料外壳适合追求轻便和低成本的用户；玻璃外壳适合追求时尚外观和良好触感的用户；陶瓷外壳适合追求高硬度和抗磨擦能力的用户。
未来随着技术的发展，智能手机外壳材质将会有更多的创新和突破，为用户提供更好的使用体验。
Speaker与手机外壳形成的前腔小声音无共鸣感手机内腔大手机内腔小频率响应曲线低频Fo附近相对较高频率响应曲线低频Fo附近相对较低声音感觉不清晰声音低音感觉不足泄漏孔靠近Speaker 泄漏孔远离Speaker 频率响应曲线低频下跌无影响声音尖锐，低音不足无影响Speaker声腔结构设计主要指手机内部所构成的声腔或者泄漏孔对Speaker的性能或者声音产生的影响，如简图所示：声孔、前腔、内腔、泄漏孔等等都会对手机的整机音质表现产生影响，首先要用Rubber Ring，即环形橡胶垫把Speaker与手机外壳密封起来，使声音不会漏到手机内腔，然后就是声孔、前腔、内腔的合理配合泄漏孔主要是由SIM卡、电池盖、手机外接插座等手机无法密封位置的声漏等效而成的，泄漏孔以远离Speaker为宜，即手机无法密封的位置要尽量远离Spea ker，这样可以使得手机的整机的音质表现较好。
声腔设计建议值：Φ13mmLoudSpeaker：声孔总面积约3mm2 前腔高度0.4mm-1mm 泄漏孔总面积约5mm2 内腔体积约5cm3Φ15mmLoudSpeaker：声孔总面积约3.5mm2 前腔高度0.4mm-1mm 泄漏孔总面积约5mm2 内腔体积约6cm3Φ16-18mmLoudSpeaker: 声孔总面积约4mm2 前腔高度0.4mm-1mm 泄漏孔总面积约5mm2 内腔体积约7cm3如果是二合一SPEAKER，密封LCD处的后音腔才达一般将前端区域密封形成后音腔，所以fpc过孔不会影响漏声。
表格中，出声孔大小对声音表现的影响是以后音腔足够大为基础的。
前音腔大小对声音表现的影响是以出声孔足够小为基础的后音腔大小对声音表现的影响是以出声孔足够大为基础的泄露孔大小对声音表现的影响是以出声孔足够小为基础的。
一般就speake r而言，泄漏孔指speaker背面，即不发声面都会有几个小空，也叫漏气孔，一般设计时保证此泄漏孔不要被挡住即可。
