第九章 贯通测量

6.2.3 贯通后实际偏差的测定 1. 平斜巷贯通后实际偏差的测定
1）水平面内的偏差 （1）用经纬仪把两端巷道的中心线都延长到巷道贯通
结合面上，量出两中心线之间的距离d，其大小就是贯通 巷道在水平面内的实际偏差，如图6-7所示。
图6-7 平斜巷贯通后水平面内实际偏差的测定
（2）将巷道两端的导线进行联测，求出 闭合边坐标方位角的差值和坐标闭合差，这些 差值实际上也反映了贯通平面测量的精度。
2. 竖井联系测量
竖井联系测量的目的是将地面的平面和高程起算 数据传递到地下。在进行竖井平面联系测量时，若井筒 条件允许，应尽量使用激光铅垂仪投点、陀螺经纬仪定 向的方法。在进行高程传递测量时，可采用钢尺导入法 和测距仪法。
竖井联系测量应独立进行两次，当两次测量的结 果满足要求时，取平均值作为最后的结果。
（6-6）
式中，δAB为隧道的倾角，tan δ=i。
2. 曲线隧道的贯通测量
如图6-6所示，G、F点 的连线与C、E点的连线间通过 圆曲线进行贯通连接，其中， 圆曲线的起点为A，终点为B， 圆曲线的半径为R=12 m。
图6-6 曲线隧道的贯通测量
为了进行贯通测量，需进行两端的导线测量和高程测量 ，已经测量的数据如下。
图6-4 竖井贯通偏差
6.1.2 贯通测量的工作步骤及设计书的编制
采用两个或多个相同或同向掘进的工 作面掘进同一井巷时，为了使其按照设计要 求在预定地点正确接通而进行的测量工作， 称为贯通测量。
1. 贯通测量的工作步骤
（1）调查了解待贯通巷道的实际情况，根据贯通的容许 偏差，选择合理的测量方案和测量方法。对重要的贯通工程， 要编制贯通测量设计书，进行贯通测量误差预计，以验证所选 择的测量方案、测量仪器和测量方法的合理性。

数据保密
对于涉及保密要求的贯通测量 数据，应采取必要的安全保密 措施，确保数据安全。
在贯通测量完成后，应将相关 资料进行整理存档，以便后续 查阅和使用。
04
贯通测量案例分析
案例一：矿山贯通测量方案选择与误差预计
总结词
矿山贯通测量方案的选择与误差预计是确保矿山安全生产的重要环节。
详细描述
在矿山贯通测量中，应根据矿山的实际情况选择合适的测量方案，包括地面控制测量、井下控制测量以及贯通导 线测量等。同时，应充分考虑测量过程中可能出现的误差，并采取相应的措施进行预计和减小误差，以确保贯通 测量的精度和可靠性。
根据贯通测量的目标和现 场条件，选择合适的测量 方法、仪器和人员配置。
数据处理与分析
对测量数据进行处理、分 析和误差处理，确保测量 结果的准确性和可靠性。
01
标
明确贯通测量的目的、要 求和精度标准，为后续方
案制定提供依据。
实地测量
按照测量方案进行实地测 量，获取相关数据。
优化资源配置
合理配置人员、设备、时 间等资源，确保测量工作 的顺利进行。
贯通测量方案的评估方法
对比分析法
将不同方案的优缺点进行 对比，选择最优方案。
专家评估法
邀请专家对方案进行评估， 根据专家意见选择合适的 方案。
模拟实验法
通过模拟实验验证方案的 可行性和准确性。
02
贯通测量误差预计
贯通测量误差的来源
05
贯通测量方案的发展趋势
智能化贯通测量技术的应用
自动化数据处理
利用计算机技术和算法，实现测 量数据的自动处理和解析，减少
人工干预和误差。
实时监测与预警
通过传感器和远程监控系统，实时 监测测量数据，及时发现异常情况 并预警，提高安全性和可靠性。

工作中应当遵循下列原则： 1、在确定测量方案和方法时保证贯通所必须的精
度，过高的或过低的精度要求都是不对的； 2、对所完成的测量和计算工作应有客观的检查
校核，尤其杜绝粗差。
贯通测量的容许偏差：
贯通的容许偏差：在不影响工程的情况的最大误差。
贯通种类
贯通巷道名称
在贯通面上的容许偏差（m） 两中线之间 两腰线之间
第一节 概 述
一、 贯通和贯通测量

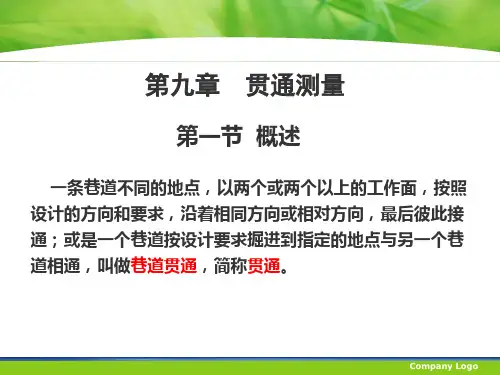

贯通：一个巷道按设计要求掘进到指定的地点与另一个巷道相通， 叫做巷道贯通，简称贯通。
相向贯通
同向贯通或追随贯通
单向贯通
贯通的种类：
1、在巷道开拓时，贯通分为：（1）沿导向层的贯通 （2）不沿导向层贯通
导向层：煤、岩层等标志层 2、按巷道的性质可分为：
平巷贯通、斜巷贯通和竖井贯通
贯通测量：采用两个或多个相向或同向掘进的工作面 掘进同一井巷时，为了使其按设计要求在预定地点正 确接通而进行的测量工作，称为贯通测量。
意义：可加快施工进度，改善通风状况与劳动条件，有利于 矿井开采与掘进的平衡接续，加快矿井建设。
任务：要保证各掘进工作面均沿着设计的位置与方向掘进，使贯 通后接合处的偏差不超过规定的限度。 测量人员的责任十分重大。井巷质量，井巷报废、人员伤亡等。
(3)从一水平井底车场的起始导线边开始，沿大巷 和辅助下山测设导线到达1号井岩柱下方，标定出 井筒中心O2点，指示井筒由上向下掘进。 (4)1号井筒延深部分的上、下两端相向掘进到只剩下 10~15m时，要书面通知有关单位，停止一端掘进作 业，采取相应安全指施。上、下两端贯通后，再去 掉岩柱。最终使1号井由一水平延深到二水平。
布设导线，并进行高程测量，计算A、B、C、 D点的坐标。
*：1、A在二号下山的中心线上。

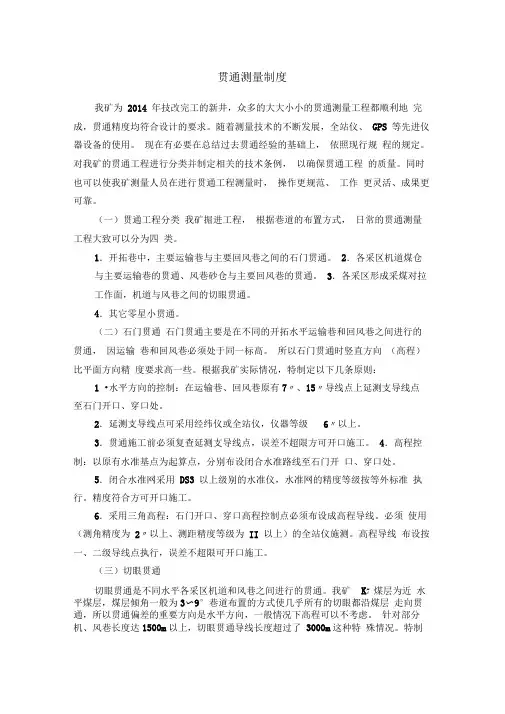

贯通测量制度我矿为2014 年技改完工的新井，众多的大大小小的贯通测量工程都顺利地完成，贯通精度均符合设计的要求。

随着测量技术的不断发展，全站仪、GPS 等先进仪器设备的使用。

现在有必要在总结过去贯通经验的基础上，依照现行规程的规定。

对我矿的贯通工程进行分类并制定相关的技术条例，以确保贯通工程的质量。

同时也可以使我矿测量人员在进行贯通工程测量时，操作更规范、工作更灵活、成果更可靠。

（一）贯通工程分类我矿掘进工程，根据巷道的布置方式，日常的贯通测量工程大致可以分为四类。

1．开拓巷中，主要运输巷与主要回风巷之间的石门贯通。

2．各采区机道煤仓与主要运输巷的贯通、风巷砂仓与主要回风巷的贯通。

3．各采区形成采煤对拉工作面，机道与风巷之间的切眼贯通。

4．其它零星小贯通。

（二）石门贯通石门贯通主要是在不同的开拓水平运输巷和回风巷之间进行的贯通，因运输巷和回风巷必须处于同一标高。

所以石门贯通时竖直方向（高程）比平面方向精度要求高一些。

根据我矿实际情况，特制定以下几条原则：1 •水平方向的控制：在运输巷、回风巷原有7〃、15〃导线点上延测支导线点至石门开口、穿口处。

2．延测支导线点可采用经纬仪或全站仪，仪器等级6〃以上。

3．贯通施工前必须复查延测支导线点，误差不超限方可开口施工。

4．高程控制：以原有水准基点为起算点，分别布设闭合水准路线至石门开口、穿口处。

5．闭合水准网采用DS3 以上级别的水准仪，水准网的精度等级按等外标准执行。

精度符合方可开口施工。

6．采用三角高程：石门开口、穿口高程控制点必须布设成高程导线。

必须使用（测角精度为2〃以上、测距精度等级为II 以上）的全站仪施测。

高程导线布设按一、二级导线点执行，误差不超限可开口施工。

（三）切眼贯通切眼贯通是不同水平各采区机道和风巷之间进行的贯通。

我矿K7 煤层为近水平煤层，煤层倾角一般为3〜9°巷道布置的方式使几乎所有的切眼都沿煤层走向贯通，所以贯通偏差的重要方向是水平方向，一般情况下高程可以不考虑。
