附件二：智能WIFI接入项目综合布线及设备安装施工要求规范及验收标准编制单位：编制日期：2015-7-3版本编号：V1.0为了公司WIFI接入项目符合行业通用标准及公司标准，树立公司良好品牌形象，给客户创造稳定、安全、可靠的WIFI接入使用环境，同时保质保量地完成项目任务、明确质量监查技术规范，特制定本施工参考标准。
本标准可作为公司WIFI接入项目施工质量的监查细则和对工程竣工验收的考评依据，又可作为公司工程施工的技术指导标准。
目录施工要求规范及验收标准...........................................................................................................- 0 - 目录 ..............................................................................................................................................- 1 -一、综合布线施工标准...............................................................................................................- 2 -1.1施工前准备....................................................................................................................- 2 -1.1.1进场前准备........................................................................................................- 2 -1.1.2施工前准备........................................................................................................- 2 -1.2线缆敷设标准................................................................................................................- 2 -1.2.1线缆布放标准....................................................................................................- 2 -1.2.2新开检修孔标准................................................................................................- 4 -二、无线设备安装标准...............................................................................................................- 5 -2.1 AP安装标准 .................................................................................................................- 5 -2.1.1室内AP安装......................................................................................................- 5 -2.1.2室外AP安装......................................................................................................- 5 -2.2 机房设备安装标准.......................................................................................................- 6 -三、无线系统拓扑架构...............................................................................................................- 6 -3.1小AC管理模式 .............................................................................................................- 6 -3.2云AC管理模式 .............................................................................................................- 7 -四、无线系统验收标准...............................................................................................................- 8 -4.1施工资料........................................................................................................................- 8 -4.2验收确认单....................................................................................................................- 8 -综合布线施工验收确认单...................................................................................................- 9 - 设备信息收集表................................................................................................................ - 10 -一、综合布线施工标准1.1施工前准备1.1.1进场前准备➢进场前需至少提前2天电话向客户负责人预约进场；➢需与客户负责人提前告知并确认施工时间及计划；➢施工工具准备，以下为参考建议：网线钳、水晶头、巡线仪、测线仪、一字螺丝刀、十字螺丝刀、接线板、扎带、尖嘴钳、标签纸、透明胶带、美工刀；➢线缆及材料参考标准：（特殊情况以项目要求为准）a)网线：室内（外）超五类非屏蔽，普天或同等品牌以上；b)光缆：4芯单模通信专用（室内外），长飞或同等品牌以上；c)标签：行业专用标签打印机，兄弟或同等品牌以上；d)水晶头：RJ45型非屏蔽，TCL或同等品牌以上；e)光纤收发器：千兆单/双模，netlink或同等品牌以上；1.1.2施工前准备➢核对现场与图纸的中心机房、楼层弱电井、检修孔位置是否有出入；➢核对现场综合布线路径，并与客户负责人确认施工工艺及路径；➢确认各点位AP布放位置及可实施性；➢如有新开检修孔需与客户负责人确认位置及修复标准；➢确定打开弱电间、中心机房门锁的接口人和时间段；➢确定现场可施工时间段；➢沟通当日施工完成后的剩余物料保管位置和时间；➢施工期间的用电协商；➢按项目要求准备标签、图纸、及相应表格；➢记录设备编号，及其对应的设备序列号。
无线验收标准(总2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--无线覆盖验收标准WIFI覆盖范围商场、办公区、食堂、室外广场WIFI验收标准：商场在实施了WiFi覆盖后，各指定信号覆盖区域在验收时需符合如下要求:“指定信号覆盖区域”包括但不限于如下指定范围：●商场：店铺柜台、扶梯、过道、洗手间、客梯口等常用位置。
●办公区域：办公室、过道、会议室等常用区域。
1、测试位置：●商场店铺+扶梯+卫生间+客梯口●每层楼抽取样本10%测试2、信号覆盖：●以上所有“指定信号覆盖区域”要求能检测到无线信号3、信号强度：所有“指定信号覆盖区域”，要求达到如下信号强度：●测试信号强度：百分之九十五的区域要求RSSI值大于-75dbm●测试信号平均强度：要求RSSI值大于-70dbm4、房间内信号漂移标准：●在多个AP无线信号重叠区域不允许有信号漂移现象●信号漂移现象为：无线终端不停的切换无线AP接入点，无线连接忽断忽连，终端无法正常上网。
5、地址获取：●所有信号覆盖区域，各终端都能通过DHCP的方式自动获取到● IP地址（1分钟之内获取到IP地址）。
6、安全标准：●商场所有WIFI网络统一采用PSK加密7、ping包测试：●终端通过认证接入网络，ping网关IP地址，ping包次数为100次，并记录响应时间、丢包率；● ping包丢包率不大于百分之三，延时不大于50ms；测试方法：2●打开ping包软件“atkkping”；●目标主机：网关IP地址；● ping次数：100次；●勾选忽略ping的时间间隔；备注：如关闭软件需重新按上述方式进行设置8、测试方法：●在移动终端或电脑上测试（手机、笔记本电脑、等移动设备）；●在“指定信号覆盖区域”，截取测试信号截图；●wirelessmon软件，否则将会造成测试数据不准确。
测试人签字：项目经理签字：客户签字：日期：年月日3。
无线网络系统安装调试测试验收方案一、安装方案1.准备工作：根据网络规划图，确定无线AP（接入点）的布置位置，准备所需的无线设备和相关设备。
2.无线AP的安装：根据布置位置，将无线AP进行固定安装，并确保其与有线网络设备的连接稳定。
安装时需要注意避免与其他电器设备或金属物体过于接近，以减少信号干扰。
3.有线网络设备的连接：将无线AP与有线网络设备进行连接，包括交换机、路由器等，确保连接正常。
4.电源接入：将无线AP连接至电源，确保其供电正常。
5.IP地址设置：根据需要，对无线AP进行IP地址的设置，确保其与网络环境相匹配。
二、调试方案1.AP与有线网络设备连接：使用网络测试工具对无线AP与有线网络设备之间的连接进行测试，确认连接正常。
2.无线信号检测：使用无线信号检测仪或手机等设备，测试无线AP的无线信号覆盖范围和强度，优化布置位置或调整天线方向，确保信号的良好覆盖。
3.网络速度测试：使用网络速度测试工具，对无线网络进行测试，确认网络速度满足需求。
4.安全设置：配置无线AP的安全设置，包括无线加密、访问控制等，确保无线网络的安全性。
三、测试方案1.无线网络连接测试：使用手机、电脑等设备，测试无线网络的连接稳定性和速度。
2.多设备连接测试：通过多台设备同时连接无线网络，测试网络的稳定性和负载能力。
3.弱信号测试：移动设备到离无线AP较远的位置，测试信号的覆盖范围和信号强度。
必要时进行信号增强或调整AP的布置位置。
4.漫游测试：通过移动设备离开一个无线AP的覆盖范围，进入另一个无线AP的覆盖范围，测试漫游的切换速度和稳定性。
1.网络连接测试：对整个无线网络系统进行网络连接测试，确保各设备之间的连接正常，网络速度满足需求。
2.安全性测试：利用渗透测试工具，对无线网络进行安全性测试，确保网络的安全性。
3.故障排除：当发现网络存在问题时，及时进行排查与解决，确保网络的稳定性和可靠性。
4.用户体验测试：请用户使用手机、电脑等设备，对无线网络的信号强度、连接速度、稳定性等进行测试，并收集用户的反馈意见，提出改进建议。
WLAN单体项目施工要求规范及验收参考标准编制单位：编制日期：2012-11-14目录目录 (1)一、酒店WLAN项目无线信号的覆盖范围 (2)二、施工前与下包方的重点沟通事项 (2)三、施工标准 (2)1、五类网络线材布放工艺标准 (2)2、检修口标准 (3)3、检修口施工方案，详细施工步骤 (4)4、门店装饰/装修工程修复标准 (5)四、AP标准 (5)1、明装AP的工艺标准 (5)2、适合明装AP标准的建筑结构 (6)3、AP布点要求 (6)五、设备入柜安装 (7)1、无线设备上架安装工艺标准 (7)2、机柜设备安装图示 (7)3、楼层机架安装图示以及标识 (8)六、施工验收参考标准 (9)一、酒店WLAN项目无线信号的覆盖范围1、酒店所有客房、会议室、大堂、餐厅、位于酒店的办公室及员工宿舍等区域。
2、楼梯井、电梯轿厢、公共洗手间等区域则无覆盖要求。
二、施工前与下包方的重点沟通事项1、确定酒店现有中心机房、楼层弱电井、检修孔位置；2、确定酒店内的布线路径；3、确定各楼层走廊、会议室、大堂等AP布放位置；4、确定新开检修孔位置、大小、间距，破坏后的修复标准；5、确定打开弱电间、中心机房门锁的接口人和时间段；6、确定施工时间段，尽量避免客人受到打扰；7、当日施工完成后的物料保管位置和时间；8、施工期间的用电协商。
三、施工标准1、五类网络线材布放工艺标准1)对于不能在管道、弱电桥架内布放的五类线，必须套用PVC管（如下：图三、图四），PVC管应尽可能靠弱电桥架布放并牢固固定，网线不能有交叉现象。
2)在管道内和吊顶内隐蔽走线位置绑扎的间距不应大于40cm，在管道开放处和明线布放时，绑扎的间距不应大于30cm，五类线必须牢固绑扎固定。
3)五类线避免与强电、高压管道、消防管道等一起布放，确保不受强电、强磁等源体的干扰。
4)五类线设备端保留大于23米小于5米的线路余量，并绑扎整齐固定，便于后期检修和做线缆接头。
无线网基站初验报告模板附表一：初验工艺验收单
附表二：初验拆除清单
甲方单位（签章）：日期：乙方单位（签章）：日期：
附表三：初验安装清单
甲方单位（签章）：日期：乙方单位（签章）：日期：
附表四：初验工作量验收确认单
工作量验收确认单.
xlsx
附表五：终验考核单
考核单.xlsx
各项网络性能关键指标：
为确认无带病入网，完成后应从以下维度对小区进行评估。
室分天线测试验收：通过测试软件进行测试，需要满足下面要求,
测试终端贴近天线时测量输出电平值不低于-55dBm，因环境限制无法贴近天线则终端距天线距离每增加2米测试天线输出电平降低5dBm。
需要通过元道相机进行现场经纬度照片和通过测试软件测试的照片。
附表六：稽核单(初验工作量和终验考核均需要稽核)
稽核单.doc。
中国移动通信公司标准QB-A-XXX-2023T D-L T E无线子系统工程验收规定A c c e p t a n c e S p e c i f i c a t i o n o n W i r e l e s sE n g i n e e r i n g A c c e p t a n c e f o r T D-L T E S y s t e m版本号：1.0.0x x x x-x-x x发布x x x x-x-x x实行中国移动通信集团公司发布前言本规定重要涉及TD-LTE无线子系统工程设备验收、安装验收、工程参数验收、网络性能测实验收、工程试运营、工程终验的相关规定。
本规定旨在规范TD-LTE无线子系统工程的设备验收、安装验收、工程参数验收及网络性能的测实验收，重点给出验收规定和标准，为TD-LTE无线子系统工程建设制定基本参考规范。
本规定由中移xxxx号文献印发。
本规定由中国移动通信集团技术部提出，集团公司技术部归口。
本规定起草单位：中国移动通信集团江苏公司、中国移动通信集团设计院本规定重要起草人：江苏公司：董巍吴振海侯晓明李剑许准集团设计院：汤利民张新程赵旭淞胡恒杰徐德平史辛宁朱强王星白承灏程日涛刘群韩云波目录1.范围........................................................................................................... 错误!未定义书签。
2.规范性引用文献....................................................................................... 错误!未定义书签。
3.术语、定义和缩略语............................................................................... 错误!未定义书签。
无线网工程验收规范目次目次 (I)第二分册无线网验收规范 (2)1本分册章节安排 (2)2无线网络工程验收指标 (2)2.3 室内分布系统安装及工程验收指标 (2)2.3.2 室内分布系统性能验收指标 (2)3无线网络工程验收测试方法 (4)3.2 无线网络性能验收测试方法 (4)3.3 室内分布系统安装及工程验收测试方法 (4)2.3.2 室内分布系统性能验收测试方法 (4)3 验收记录表格 (20)4.1 4.2 无线网络性能验收记录表 (21)4.2.1 无线网络性能初验记录表 (21)4.2.2 无线网络性能终验记录表 (22)4.3 室内分布系统安装及工程验收记录表 (24)第二分册无线网验收规范1 本分册章节安排根据《中国联通WCDMA网络工程验收规范总册》，WCDMA网络工程验收分为四个阶段：设备验收、初验、试运行和终验，WCDMA网络工程验收主要包括工程实体的施工质量、设备质量、网络质量等方面的内容。
因此，本分册主要分为两大部分，验收指标及验收测试方法。
第一部分主要描述无线网络工程各阶段的验收指标。
设备验收阶段主要关注设备安装及设备功能的验收指标，设备安装指标要求在网络工程建设过程中予以执行，并在RNC和Node B设备验收之前进行。
网络初验和终验阶段主要通过DT及CQT这两种方式对无线网络性能的指标进行测试。
对于室内分布系统，由于其特殊性，不区分工程验收阶段，将指标和测试方法分成两部分进行描述。
第二部分主要描述针对无线网络工程各阶段的验收指标所采取的测试方法。
本部分的内容安排和第一部分相同。
考虑到本规范中某些测试项已在联通入网或实验室测试过，且工程验收阶段模拟某些实验环境存在困难，由此针对网络验收范围做了规定，在各部分验收指标表格的最后一列用“M”和“O”表示（“M”表示必测项，“O”表示可参考联通入网测试报告或者厂家相关测试报告，“O”在DT和CQT测试指标中表示可选）。
对于Node B的设备验收，原则上要求各地至少对不低于10％建设数目的Node B进行抽验，抽验的Node B应包括本工程建设的各种设备型号和安装场景。

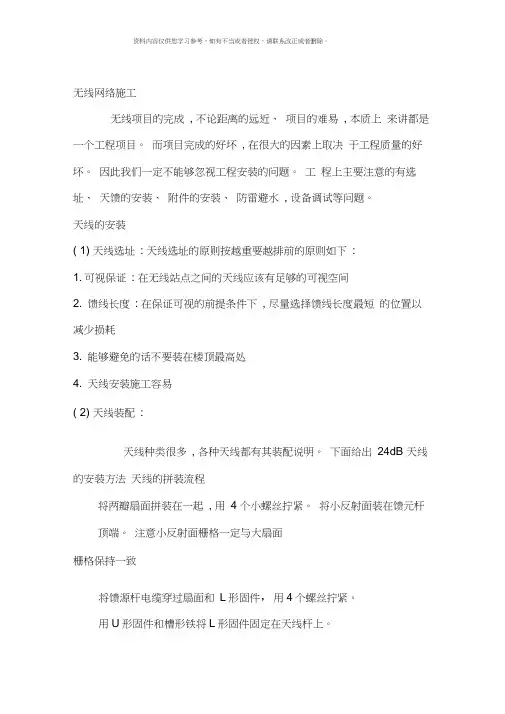

无线网络施工无线项目的完成, 不论距离的远近、项目的难易, 本质上来讲都是一个工程项目。
而项目完成的好坏, 在很大的因素上取决于工程质量的好坏。
因此我们一定不能够忽视工程安装的问题。
工程上主要注意的有选址、天馈的安装、附件的安装、防雷避水, 设备调试等问题。
天线的安装( 1) 天线选址: 天线选址的原则按越重要越排前的原则如下:1. 可视保证: 在无线站点之间的天线应该有足够的可视空间2. 馈线长度: 在保证可视的前提条件下, 尽量选择馈线长度最短的位置以减少损耗3. 能够避免的话不要装在楼顶最高处4. 天线安装施工容易( 2) 天线装配:天线种类很多, 各种天线都有其装配说明。
下面给出24dB 天线的安装方法天线的拼装流程将两瓣扇面拼装在一起, 用4 个小螺丝拧紧。
将小反射面装在馈元杆顶端。
注意小反射面栅格一定与大扇面栅格保持一致将馈源杆电缆穿过扇面和L形固件，用4个螺丝拧紧。
用U形固件和槽形铁将L形固件固定在天线杆上。
用馈元尾端的N形头（阳头）和电缆的N形头（阴头）相连。
全向天线安装时使用配套固件将天线固定在天线杆上。
天线的调试• 根据天线装配说明装好天线。
将天线安装在可能的最高位置。
将同轴电缆和中心的AP连接。
将同轴电缆和远端WB或SA连接。
手动调整天线直到WB或SA的WLNK丁亮。
调整天线, 使设备的信号质量灯直到得到最佳信号。
确定两边天线的大致方向, 螺丝先不要拧紧;（假定一边为天线A,另一边为天线B）首先初步固定天线A,先调节天线B,水平转动天线, 根据设备面板上的指示灯显示情况, 找到最佳接收位置; 保持该最佳接收位置不动, 再调天线A, 重复调整天线, 直至三个信号质量灯亮到最好为止。
以24dBi 定向天线为例1. 装配两个扇面, 用4#8-32 的机螺丝固定紧2. 用#61/2" 螺丝将小反射面固定在馈源上3. 用螺钉将馈源固定在"L" 型支架上4. 用"U"型卡子卡住杆子借助倾斜槽可调节天线的俯仰角( 3) 天线调试:确定两边天线的大致方向, 螺丝先不要拧紧;( 假定一边为天线A,另一边为天线B)首先初步固定天线A,先调节天线B,水平转动天线, 根据设备面板上的指示灯显示情况, 找到最佳接收位置; 保持该最佳接收位置不动, 再调天线A, 重复调整天线, 直至信号质量灯亮到最好为止。
WLAN系统工程验收规范河北邮电通信工程建设监理有限公司2010年9月WLAN系统验收规范目次目次 (I)1总则 (2)2名词与术语 (2)3工程验收组织和分工 (2)4工程验收流程 (2)5工程验收内容 (3)5。
1 验收指标 (4)5。
2 验收测试方法 (5)6设备验收 (10)7工程初验 (10)8工程试运行 (10)8.1 试运行要求 (10)8。
2 试运行观察项目及指标 (10)8.3 试运行报告 (11)9工程终验 (11)9。
1 工程竣工技术文件 (11)9。
2 工程验收要求和内容 (12)1 总则1.1.1 本规范是WLAN网络的施工质量检查、随工检验和交工验收的技术依据，适用于新建WLAN系统工程。
扩建和改建工程参照执行.1.1.2 本规范适用于WLAN系统工程的施工和验收.1.1.3 施工单位应严格执行本规范的规定,加强施工质量的检查工作，确保工程的施工质量。
1.1.4 施工单位制定的施工工艺操作规程应贯彻执行本规范的要求。
1.1.5 工程中各方应做到分工明确，对不符合要求的项目，应查明原因,分清责任，进行整改。
凡由施工单位造成的，应由施工单位负责返修至合格为止。
1.1.6 执行本规范个别条文有困难时,应充分论述理由,并提供报告呈主管部门审批.1.1.7 工程竣工验收应执行《邮电通信建设工程竣工验收办法》的规定，其验收项目的内容应按工程设计和本规范的规定办理.1.1.8 本规范未尽事宜参照相应国家标准或行业标准.1.1.9 下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本.凡是不注日期的引用文件，其最新版本适用于本标准。
2 名词与术语3 工程验收组织和分工(1）验收工作采取“统一部署、分步实施、协调配合、责任到人”的方针。
无线终端特征信息采集系统工程施工工艺规范验收标准（初稿）9 月16 日目录无线终端特征信息采集系统工程安装规范及验收标准... 错误! 未定义书签。
1、前端采集设备安装: ........................... 错误! 未定义书签。
2、前端采集设备天线部分的安装: ................3、前端采集设备附件安装: ........................4、前端采集设备走线: ...........................5、前端采集设备连接: ...........................6、前端采集设备标签的使用 ............7、平台服务器、交换机安装: ......................8 、施工准备: .................................8.1 熟悉系统方案资料, 了解工程概况.8.2 施工注意事项...............8.3 施工记录................8.4 环境卫生................9、验收标准: ..................................9.1 设备安装工艺检验. ......................9.2 工程施工工艺检查 ............. 错误! 未定义书签。
错误! 未定义书签。
错误! 未定义书签。
错误! 未定义书签。
错误! 未定义书签。
错误! 未定义书签。
错误! 未定义书签。
错误! 未定义书签。
错误! 未定义书签。
错误! 未定义书签。
错误! 未定义书签。
错误! 未定义书签。
错误! 未定义书签。
错误! 未定义书签。
无线终端特征信息采集系统工程安装规范及验收标准1 、为保证无线终端特征信息采集系统工程的施工质量, 明确工程质量监查的技术规范, 结合公安局的要求, 特制定本施工规范。
2 、本规范既是进行工程管理与工程施工的技术指导标准, 又是工程质量监理部门对无线终端特征信息采集系统工程进行质量检查的依据。
3 、为保证系统能够可靠运行, 必须严格按照本规范及相关作业指导书进行施工。
4 、本规范未列入的安装规格标准应按工程设计要求办理5 、现场验收:现场验收是在每个工段工作结束后马上开始组织验收, 验收包括走线工艺, 路由等。
6 、工程验收:无线终端特征信息采集系统施工完工后, 施工单位组织自检确认无问题后, 必须在第一时间内向建设单位提交施工验收申请。
建设单位收到施工单位的施工验收申请后, 由建设单位组织施工单位配合, 按照本标准进行验收。
1、前端采集设备安装:1.1 安装位置必须保证无强电、强磁和强腐蚀性设备的干扰;1.2 安装场所应干燥、灰尘小、且通风良好;1.3 安装位置便于馈线、电源线的布线;1.4 设备挂杆式安装时, 设备底部距离地面为3.5 米以上, 设备发射天线周围和下方无阻挡且与安装杆保持平行;1.5采取墙面壁挂式安装时，设备应与墙壁距离0.1〜0.2米，设备底部距离地面为 3.5 米以上, 设备发射天线周围和下方无阻挡且与墙面保持平行;1.6 设备安装时应用不锈钢金属抱箍进行固定, 而且垂直、牢固;1.7 设备安装方向: 应避开遮挡物, 如果是在十字路口, 全向设备应朝十字路口斜对面, 达成两台设备方向成正交叉状态。
如不在路口的,则朝马路正前方。
定向设备应与马路保持平行, 道路那边更直, 看得更远, 人员密集就朝那边。
如图:定向设备全向设备1.8设备内各单元的安装要求正确、牢固，无损坏、掉漆的现象，对于光纤、有源分布系统的模块，模块安装数量应符合设计文件（方案）的要求，无设备单元的空位应装有盖板；1.9设备外部线缆连接，进到机箱线缆不能和其它电缆捆扎在一起，所有与设备相连的线缆要求接触良好, 不能有松动的现象。
2、前端采集设备天线部分的安装:2.1 各类型天线安装应结实牢固, 支掌杆要垂直, 横担要水平, 安装位置要符合要符合;2.2 天线安装2.2.1 各类型天线安装详见天线安装使用说明书, 天线选用依据设计方案; 2.2.2 所有天线必须牢固地安装在其支撑架上或建筑物天花板下, 安装位置符合方案设计图纸;2.2.3 若为吸顶式天线, 能够固定安装在天花或天花吊顶下, 保证天线水平美观, 而且不破坏装修整体环境。
如果天花吊顶为石膏板, 还能够根据业主要求将天线安装在天花吊顶内, 但必须对天线做牢固固定, 不能任意摆放在天花吊顶内;2.2.4 天线外露安装时, 必须戴干净手套操作, 保证天线美观且不破坏整体环境。
3、前端采集设备附件安装:附件是指POE电源、交换机、电源插座、电源保护开关等；3.1用扎带分别将POE电源、交换机、电源插座固定在机箱内上，并贴上相应的标签, 同时保证附件在机箱内美观且不破坏箱内整体环境；3.2 电源保护开关的安装: 电源保护开关安装进安装卡槽并用螺丝牢固固定。
4、前端采集设备走线:4.1 前端采集设备走线4.1.1 所有线缆必须按照设计方案（文件）的要求布放, 要求走线牢固、美观, 不得有交叉、扭曲、裂损情况;4.1.2 前端采集设备走线用喉箍、线扎、PVC 管卡码等进行固定。
4.1.3前端采集设备工程走线裸露部分须加套白色PVC管或铁管，拐弯处用软管连接, 拐弯处软管长度不大于0.4 米, 线缆如遇穿杆走线,穿杆处需缠2-3 层电胶带加以保护, 穿杆孔/ 口必须用防火泥加以密封, 特殊地区或特殊单个工程要求则按设计执行;4.1.4加套PVC管或铁管的线缆走线固定点最大间距为0.8米，未加套PVC管或铁管的馈线水平/垂直走线固定点最大间距为0.5米；4.1.5 禁止前端采集设备走线沿杆、建筑物避雷网带或避雷地线捆扎一起布放走线。
4.2 前端采集设备电源走线4.2.1 前端采集设备电源走线在机箱内要固定绑扎, 走线要平直/垂直美观；4.2.2 前端采集设备电源线如遇穿墙、穿杆走线, 穿墙、穿杆部分必须加套PVC管或需缠2-3层电胶带加以保护，穿墙、穿杆孔/ 口用防火泥加以密封。
5、前端采集设备连接:5.1 天线连接5.1.1前端采集设备接口为N-K座，天线为N-J头；5.1.2 天线接头与前端采集设备连接口连接时, 必须连接可靠, 接头进丝顺畅, 不得野蛮死扭；5.1.3 馈线接头与主机/分机、天线、耦合器连接口连接时,5.1.4 与接头的连接处须用电工胶布或热缩管封固, 封固位置尺寸统一。
5.2 前端采集设备电源连接521 提供给POE的电源必须稳定，交流电电压允许波动范围为198V—242V；5.2.2 接线板至空开的电源线须截断, 无需使用插头, 线头直接接于漏电保护开关上；5.2.3 接线板的输入电源, 必须火线、零线、地线相对应连接, 不得错接；5.2.4 接线板电源线不能和其它电缆捆扎在一起；5.2.5 连接电源时, 必须作好安全防护工作, 以绝对保证人身安全。
6、前端采集设备标签的使用6.1 无线终端特征信息采集系统工程内所有设备均必须粘贴标识, 贴于设备的显眼处, 且不影响整体环境的统一协调性, 以保持整体美观；6.2 线缆两端均须粘贴标签, 以标明走线的去向与来源。
标签均贴于距线头20mn处;6.3 在同一工程内不得有相同的标签代号;7、平台服务器、交换机安装:7.1 位置要求7.1.1 安装位置应符合公安局的要求, 对于在机房内安装的主机, 安装位置不得放置易燃物品; 7.1.2 安装位置应便于调试、维护和散热, 并确保无强电、强磁和强腐蚀性的干扰;7.2 安装时应有网络箱保护或用相应的安装件进行可靠固定;7.3 机房走线7.3.1 在有防护静电板的机房布线时, 馈线、地线、尾纤、电源线均可直接在地板下布线, 但各类走线分开布线, 要求动力线和信号线有一定间距, 并适当用线扎固定, 布线要整齐美观;7.3.2 在无防护静电地板的机房布线时, 有走线架必须在走线架上布线, 无走线架时则沿墙面、边布线, 各类走线必须加套相应的PVC 管、波纹管、线槽等, 固定原则与射频走线相同。
7.4 标签要求: 每个平台服务器、交换机设备都要贴上标签, 粘贴位置合理显眼, 标明编号;7.5 系统内所有平台服务器、交换机设备均需接地, 且必须与大楼主地线牢固连接用电工胶布包裹接头金属部分打底8 、施工准备:8.1 熟悉系统方案资料, 了解工程概况8.1.1 与市场及相关部门沟通, 确认工程实施前公司各部门对该项目落实准备及配合情况;8.1.2 与业主联系, 确认是否能够进驻施工条件是否具备及具体进场施工日期;8.1.3 制定施工组织计划, 与业主及督导在现场召开三方协调会, 确认施工相关事宜, 同时调整施工组织计划。
8.1.3 按流程领取设备及工程材料;8.1.4 监督施工队对工程设备进行安全装车, 确保设备在运输途中无损坏、损伤、丢失8.2 施工注意事项8.2.1 到达施工现场后, 设置施工安全警示, 做好施工安全措施后方可开工, 施工应根据施工组织计划结合实际情况进行实施;8.2.2 工程领队/ 工程督导必须在开工前与业主协商施工时所需打开设备箱借钥匙或配钥匙的问题, 不得在没取得钥匙撬开钥匙施工;8.2.3 洁身自爱, 不贪方便, 业主设备箱内的财产不拿不用、言行、举止要有礼貌, 维护公司形象;8.2.4 施工过程尽量避免或减少对其它系统应用影响, 因施工造成的其它系统应用影响要予以及时恢复;8.2.5 施工中要切实注意安全, 带电操作要用专业人员, 高空作业要系安全带。
8.3 施工记录8.3.1 工作中出现的问题及处理结果要有记录, 并及时向直接施工单位主管或工程督导汇报情况;8.3.2 施工过程中需要变更站点位置, 工程领队应向直接施工单位主管或工程督导汇报等, 收到同意变更通知后, 方可变更, 并记录变更信息;8.3.3 每天施工完毕, 工程领队必须清点工程材料, 并填写材料清单同时记录工程实施站点信息( IP 地址、站点信息、设备类型、朝向等信息) 并上报直接施工单位主管或工程督导。
8.4 环境卫生8.4.1 禁止在机房、无线等施工现场喧哗、吸烟;8.4.2 设备应清洁, 外表无灰尘, 污痕;8.4.3 工程施工剩余材料要收回、杂物、废物料应清除, 所有施工场地应打扫清洁。
9、验收标准:9.1 设备安装工艺检验设备安装工艺检验包括设备安装检验和施工工艺检验两部分(1) 设备安装检验: 设备安装应当严格符合安装要求;(2) 施工工艺检验施工是否严格按照设计方案进行以及是否符合施工要求。
9.2工程施工工艺检查。
