无线工程验收标准
- 格式:docx
- 大小:15.64 KB
- 文档页数:1

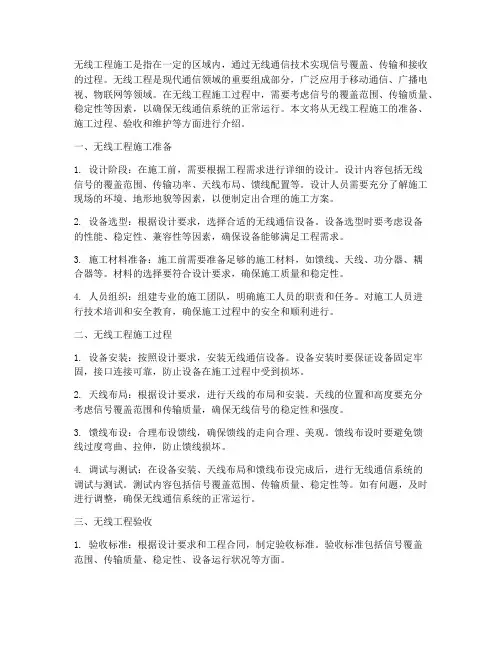

无线工程施工是指在一定的区域内,通过无线通信技术实现信号覆盖、传输和接收的过程。
无线工程是现代通信领域的重要组成部分,广泛应用于移动通信、广播电视、物联网等领域。
在无线工程施工过程中,需要考虑信号的覆盖范围、传输质量、稳定性等因素,以确保无线通信系统的正常运行。
本文将从无线工程施工的准备、施工过程、验收和维护等方面进行介绍。
一、无线工程施工准备1. 设计阶段:在施工前,需要根据工程需求进行详细的设计。
设计内容包括无线信号的覆盖范围、传输功率、天线布局、馈线配置等。
设计人员需要充分了解施工现场的环境、地形地貌等因素,以便制定出合理的施工方案。
2. 设备选型:根据设计要求,选择合适的无线通信设备。
设备选型时要考虑设备的性能、稳定性、兼容性等因素,确保设备能够满足工程需求。
3. 施工材料准备:施工前需要准备足够的施工材料,如馈线、天线、功分器、耦合器等。
材料的选择要符合设计要求,确保施工质量和稳定性。
4. 人员组织:组建专业的施工团队,明确施工人员的职责和任务。
对施工人员进行技术培训和安全教育,确保施工过程中的安全和顺利进行。
二、无线工程施工过程1. 设备安装:按照设计要求,安装无线通信设备。
设备安装时要保证设备固定牢固,接口连接可靠,防止设备在施工过程中受到损坏。
2. 天线布局:根据设计要求,进行天线的布局和安装。
天线的位置和高度要充分考虑信号覆盖范围和传输质量,确保无线信号的稳定性和强度。
3. 馈线布设:合理布设馈线,确保馈线的走向合理、美观。
馈线布设时要避免馈线过度弯曲、拉伸,防止馈线损坏。
4. 调试与测试:在设备安装、天线布局和馈线布设完成后,进行无线通信系统的调试与测试。
测试内容包括信号覆盖范围、传输质量、稳定性等。
如有问题,及时进行调整,确保无线通信系统的正常运行。
三、无线工程验收1. 验收标准:根据设计要求和工程合同,制定验收标准。
验收标准包括信号覆盖范围、传输质量、稳定性、设备运行状况等方面。
附件二:智能WIFI接入项目综合布线及设备安装施工要求规范及验收标准编制单位:编制日期:2015-7-3版本编号:V1.0为了公司WIFI接入项目符合行业通用标准及公司标准,树立公司良好品牌形象,给客户创造稳定、安全、可靠的WIFI接入使用环境,同时保质保量地完成项目任务、明确质量监查技术规范,特制定本施工参考标准。
本标准可作为公司WIFI接入项目施工质量的监查细则和对工程竣工验收的考评依据,又可作为公司工程施工的技术指导标准。
目录施工要求规范及验收标准...........................................................................................................- 0 - 目录 ..............................................................................................................................................- 1 -一、综合布线施工标准...............................................................................................................- 2 -1.1施工前准备....................................................................................................................- 2 -1.1.1进场前准备........................................................................................................- 2 -1.1.2施工前准备........................................................................................................- 2 -1.2线缆敷设标准................................................................................................................- 2 -1.2.1线缆布放标准....................................................................................................- 2 -1.2.2新开检修孔标准................................................................................................- 4 -二、无线设备安装标准...............................................................................................................- 5 -2.1 AP安装标准 .................................................................................................................- 5 -2.1.1室内AP安装......................................................................................................- 5 -2.1.2室外AP安装......................................................................................................- 5 -2.2 机房设备安装标准.......................................................................................................- 6 -三、无线系统拓扑架构...............................................................................................................- 6 -3.1小AC管理模式 .............................................................................................................- 6 -3.2云AC管理模式 .............................................................................................................- 7 -四、无线系统验收标准...............................................................................................................- 8 -4.1施工资料........................................................................................................................- 8 -4.2验收确认单....................................................................................................................- 8 -综合布线施工验收确认单...................................................................................................- 9 - 设备信息收集表................................................................................................................ - 10 -一、综合布线施工标准1.1施工前准备1.1.1进场前准备➢进场前需至少提前2天电话向客户负责人预约进场;➢需与客户负责人提前告知并确认施工时间及计划;➢施工工具准备,以下为参考建议:网线钳、水晶头、巡线仪、测线仪、一字螺丝刀、十字螺丝刀、接线板、扎带、尖嘴钳、标签纸、透明胶带、美工刀;➢线缆及材料参考标准:(特殊情况以项目要求为准)a)网线:室内(外)超五类非屏蔽,普天或同等品牌以上;b)光缆:4芯单模通信专用(室内外),长飞或同等品牌以上;c)标签:行业专用标签打印机,兄弟或同等品牌以上;d)水晶头:RJ45型非屏蔽,TCL或同等品牌以上;e)光纤收发器:千兆单/双模,netlink或同等品牌以上;1.1.2施工前准备➢核对现场与图纸的中心机房、楼层弱电井、检修孔位置是否有出入;➢核对现场综合布线路径,并与客户负责人确认施工工艺及路径;➢确认各点位AP布放位置及可实施性;➢如有新开检修孔需与客户负责人确认位置及修复标准;➢确定打开弱电间、中心机房门锁的接口人和时间段;➢确定现场可施工时间段;➢沟通当日施工完成后的剩余物料保管位置和时间;➢施工期间的用电协商;➢按项目要求准备标签、图纸、及相应表格;➢记录设备编号,及其对应的设备序列号。

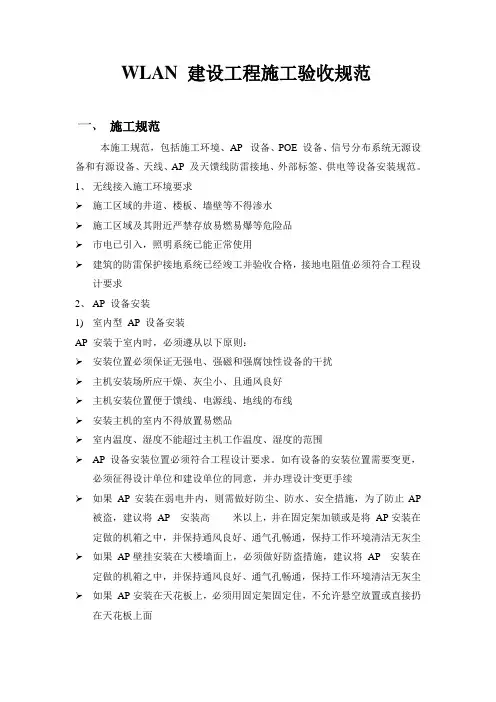

WLAN 建设工程施工验收规范一、施工规范本施工规范,包括施工环境、AP 设备、POE 设备、信号分布系统无源设备和有源设备、天线、AP 及天馈线防雷接地、外部标签、供电等设备安装规范。
1、无线接入施工环境要求➢施工区域的井道、楼板、墙壁等不得渗水➢施工区域及其附近严禁存放易燃易爆等危险品➢市电已引入,照明系统已能正常使用➢建筑的防雷保护接地系统已经竣工并验收合格,接地电阻值必须符合工程设计要求2、AP 设备安装1)室内型AP 设备安装AP 安装于室内时,必须遵从以下原则:➢安装位置必须保证无强电、强磁和强腐蚀性设备的干扰➢主机安装场所应干燥、灰尘小、且通风良好➢主机安装位置便于馈线、电源线、地线的布线➢安装主机的室内不得放置易燃品➢室内温度、湿度不能超过主机工作温度、湿度的范围➢AP 设备安装位置必须符合工程设计要求。
如有设备的安装位置需要变更,必须征得设计单位和建设单位的同意,并办理设计变更手续➢如果AP安装在弱电井内,则需做好防尘、防水、安全措施,为了防止AP 被盗,建议将AP 安装高米以上,并在固定架加锁或是将AP安装在定做的机箱之中,并保持通风良好、通气孔畅通,保持工作环境清洁无灰尘➢如果AP壁挂安装在大楼墙面上,必须做好防盗措施,建议将AP 安装在定做的机箱之中,并保持通风良好、通气孔畅通,保持工作环境清洁无灰尘➢如果AP安装在天花板上,必须用固定架固定住,不允许悬空放置或直接扔在天花板上面➢在安装AP 设备时,要考虑以太网交换机跟AP 之间的距离限制➢安装的地方要便于工程施工和运行维护➢如AP 安装位置的四周有特殊物品,如微波炉、无绳电话等他干扰源,建议AP 至少离开此类干扰源2~3 米➢设备上的各种零件、部件及有关标志正确、清晰、齐全2)室外型AP 设备安装➢AP 设备安装位置应符合工程设计要求➢AP 天线主瓣方向不应有明显障碍物➢AP 设备表面垂直于水平面,未接线的出线孔应用防水塞封堵➢AP 设备与馈线之间接头处应采取防水措施➢AP 设备如放置于防水箱内,箱体要保持通风以利于设备的散热➢在建筑物顶安装天线,箱体可固定在楼顶女儿墙内立面上。
W L工程测试验收规范公司内部编号:(GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-无线局域网(WLAN)工程验收测试规范(V 1.0.0)目录1总则为适应WLAN工程建设的需要,加强工程管理,做好工程验收工作,保证工程质量,特制定本规范。
本细则的适用范围为中国移动WLAN工程,是中国移动WLAN设备安装工程中进行施工质量检查、阶段验收以及竣工验收等工作的技术依据,适用于新建的AP、AC、AS以及WLAN网管工程,扩建、改建工程可以参照执行。
根据不同WLAN厂家在“胖”、“瘦”AP架构中AP、AC功能设置上的差异,本规范中的部分验收测试项目可根据具体情况调整至对应完成该功能的设备中进行测试。
本细则根据设计部门的工程设计文件以及相关设备技术规范制定,本细则未明确规定的部分可参照其它相关规范。
本规范未尽事宜,参照相应国家标准或行业标准。
2相关术语与缩略语解释3AP及热点验收测试3.1AP及热点验收测试项目3.2安装工艺检查3.2.1AP设备安装3.2.2天线安装检查3.2.3电缆槽道安装检查3.2.4线缆布放检查3.2.5无源设备安装检查3.2.6有源设备安装检查3.2.7相关配套设备检查3.2.8标签检查3.3设备及系统测试验收3.3.1无线覆盖信号强度测试3.3.2信噪比测试3.3.3AP配置检测3.3.4用户认证测试3.3.5WEB认证接入时延测试3.3.6Ping包测试3.3.7用户下线测试3.3.8同AP下用户隔离测试3.3.9AP间切换3.3.10系统吞吐量与接入带宽测试3.3.11AP可被网管测试4无线控制器(AC)验收测试AC验收测试项目4.14.2机房环境要求4.3安装工艺检查4.3.1AC安装4.3.1.1机架安装4.3.1.2设备安装4.3.2布线4.3.2.1超5类线4.3.2.2光纤4.3.2.3接地线4.3.2.4电源线4.3.3标签4.4设备测试验收4.4.1基于DHCP方式的IP地址分配4.4.2用户认证4.4.2.1基于WEB认证测试4.4.2.2基于SIM认证测试4.4.2.3基于WAPI+WEB认证测试(可选)4.4.3用户下线方式4.4.3.1用户主动下线测试4.4.3.2AC侦测到用户下线4.4.4PORTAL推送功能测试4.4.5NAT功能测试4.4.6接入控制功能测试4.4.7带宽控制功能测试(可选)4.4.8备份切换功能测试4.4.9用户隔离功能测试4.4.10AC可被网管测试5WAPI AS验收测试5.1AS验收测试项目基于WAPI网络标准的WLAN需要AS系统完成数字证书的认证,AS 系统一般集中建设,本部分测试验收规范适用于WAPI AS设备的安装测试验收。
WLAN单体项目施工要求规范及验收参考标准编制单位:编制日期:2012-11-14目录目录 (1)一、酒店WLAN项目无线信号的覆盖范围 (2)二、施工前与下包方的重点沟通事项 (2)三、施工标准 (2)1、五类网络线材布放工艺标准 (2)2、检修口标准 (3)3、检修口施工方案,详细施工步骤 (4)4、门店装饰/装修工程修复标准 (5)四、AP标准 (5)1、明装AP的工艺标准 (5)2、适合明装AP标准的建筑结构 (6)3、AP布点要求 (6)五、设备入柜安装 (7)1、无线设备上架安装工艺标准 (7)2、机柜设备安装图示 (7)3、楼层机架安装图示以及标识 (8)六、施工验收参考标准 (9)一、酒店WLAN项目无线信号的覆盖范围1、酒店所有客房、会议室、大堂、餐厅、位于酒店的办公室及员工宿舍等区域。
2、楼梯井、电梯轿厢、公共洗手间等区域则无覆盖要求。
二、施工前与下包方的重点沟通事项1、确定酒店现有中心机房、楼层弱电井、检修孔位置;2、确定酒店内的布线路径;3、确定各楼层走廊、会议室、大堂等AP布放位置;4、确定新开检修孔位置、大小、间距,破坏后的修复标准;5、确定打开弱电间、中心机房门锁的接口人和时间段;6、确定施工时间段,尽量避免客人受到打扰;7、当日施工完成后的物料保管位置和时间;8、施工期间的用电协商。
三、施工标准1、五类网络线材布放工艺标准1)对于不能在管道、弱电桥架内布放的五类线,必须套用PVC管(如下:图三、图四),PVC管应尽可能靠弱电桥架布放并牢固固定,网线不能有交叉现象。
2)在管道内和吊顶内隐蔽走线位置绑扎的间距不应大于40cm,在管道开放处和明线布放时,绑扎的间距不应大于30cm,五类线必须牢固绑扎固定。
3)五类线避免与强电、高压管道、消防管道等一起布放,确保不受强电、强磁等源体的干扰。
4)五类线设备端保留大于23米小于5米的线路余量,并绑扎整齐固定,便于后期检修和做线缆接头。
中国移动通信公司标准QB-A-XXX-2023T D-L T E无线子系统工程验收规定A c c e p t a n c e S p e c i f i c a t i o n o n W i r e l e s sE n g i n e e r i n g A c c e p t a n c e f o r T D-L T E S y s t e m版本号:1.0.0x x x x-x-x x发布x x x x-x-x x实行中国移动通信集团公司发布前言本规定重要涉及TD-LTE无线子系统工程设备验收、安装验收、工程参数验收、网络性能测实验收、工程试运营、工程终验的相关规定。
本规定旨在规范TD-LTE无线子系统工程的设备验收、安装验收、工程参数验收及网络性能的测实验收,重点给出验收规定和标准,为TD-LTE无线子系统工程建设制定基本参考规范。
本规定由中移xxxx号文献印发。
本规定由中国移动通信集团技术部提出,集团公司技术部归口。
本规定起草单位:中国移动通信集团江苏公司、中国移动通信集团设计院本规定重要起草人:江苏公司:董巍吴振海侯晓明李剑许准集团设计院:汤利民张新程赵旭淞胡恒杰徐德平史辛宁朱强王星白承灏程日涛刘群韩云波目录1.范围........................................................................................................... 错误!未定义书签。
2.规范性引用文献....................................................................................... 错误!未定义书签。
3.术语、定义和缩略语............................................................................... 错误!未定义书签。
网络工程完工验收标准网络工程完工验收标准一、概述本标准规定了网络工程完工验收的各项标准及要求,旨在确保网络工程的顺利交付和质量保障。
验收标准主要包括硬件设备验收、网络连通性验收、网络性能验收、安全性验收、系统兼容性验收、文档资料验收、用户培训验收和服务支持验收等方面。
二、硬件设备验收1.设备齐全:确保网络工程所需的硬件设备全部到位,无遗漏或损坏。
2.设备质量:设备品牌、型号、规格等符合合同要求,质量合格,无假冒伪劣产品。
3.设备安装:设备安装牢固,无明显摇晃、松动等现象,连接线缆规范、整齐。
三、网络连通性验收1.网络接口:网络接口齐全,物理连接稳定,无异常断开或断续连接现象。
2.网络连通性测试:通过ping命令等方式进行网络连通性测试,确保网络连接畅通,无阻断或延迟。
四、网络性能验收1.带宽性能:网络带宽性能符合合同要求,能够满足设计需求。
2.传输速度:数据传输速度稳定,满足用户正常使用需求。
3.网络延迟:网络延迟在可接受范围内,不影响用户正常使用。
4.丢包率:丢包率在可接受范围内,保证数据传输的完整性。
五、安全性验收1.防火墙设置:防火墙配置合理,能够有效地防止外部攻击和非法访问。
2.加密传输:数据传输加密,确保数据的安全性。
3.账户权限:账户权限设置合理,无权限漏洞和弱密码问题。
4.安全日志:安全日志齐全,能够记录网络安全事件和异常行为。
六、系统兼容性验收1.操作系统兼容性:系统与主流操作系统兼容,无兼容性问题。
2.软件兼容性:软件与操作系统及主要软件无兼容性问题。
3.硬件兼容性:硬件与系统及主要设备无兼容性问题。
七、文档资料验收1.技术文档:提供完整的网络工程技术文档,包括系统架构图、设备清单、配置手册等。
2.使用手册:提供用户使用手册,方便用户了解和使用网络系统。
3.维护手册:提供维护手册,包括常见问题解答、故障排除等内容。
4.培训资料:提供培训资料,包括培训计划、教程等,方便用户进行培训和学习。
无线网工程验收规范目次目次 (I)第二分册无线网验收规范 (2)1本分册章节安排 (2)2无线网络工程验收指标 (2)2.3 室内分布系统安装及工程验收指标 (2)2.3.2 室内分布系统性能验收指标 (2)3无线网络工程验收测试方法 (4)3.2 无线网络性能验收测试方法 (4)3.3 室内分布系统安装及工程验收测试方法 (4)2.3.2 室内分布系统性能验收测试方法 (4)3 验收记录表格 (20)4.1 4.2 无线网络性能验收记录表 (21)4.2.1 无线网络性能初验记录表 (21)4.2.2 无线网络性能终验记录表 (22)4.3 室内分布系统安装及工程验收记录表 (24)第二分册无线网验收规范1 本分册章节安排根据《中国联通WCDMA网络工程验收规范总册》,WCDMA网络工程验收分为四个阶段:设备验收、初验、试运行和终验,WCDMA网络工程验收主要包括工程实体的施工质量、设备质量、网络质量等方面的内容。
因此,本分册主要分为两大部分,验收指标及验收测试方法。
第一部分主要描述无线网络工程各阶段的验收指标。
设备验收阶段主要关注设备安装及设备功能的验收指标,设备安装指标要求在网络工程建设过程中予以执行,并在RNC和Node B设备验收之前进行。
网络初验和终验阶段主要通过DT及CQT这两种方式对无线网络性能的指标进行测试。
对于室内分布系统,由于其特殊性,不区分工程验收阶段,将指标和测试方法分成两部分进行描述。
第二部分主要描述针对无线网络工程各阶段的验收指标所采取的测试方法。
本部分的内容安排和第一部分相同。
考虑到本规范中某些测试项已在联通入网或实验室测试过,且工程验收阶段模拟某些实验环境存在困难,由此针对网络验收范围做了规定,在各部分验收指标表格的最后一列用“M”和“O”表示(“M”表示必测项,“O”表示可参考联通入网测试报告或者厂家相关测试报告,“O”在DT和CQT测试指标中表示可选)。
对于Node B的设备验收,原则上要求各地至少对不低于10%建设数目的Node B进行抽验,抽验的Node B应包括本工程建设的各种设备型号和安装场景。
WIFI性能验收标准
需要测试的“指定信号覆盖区域”定义:
包括但不限于如下指定范围:
☐房间内:办公桌、床上、茶几桌旁等常用位置。
☐公共区域:走道、餐厅、会议室等。
1.信号强度
所有“指定信号覆盖区域”,要求达到如下信号强度:
◆测试信号强度:大于-75dbm;
◆测试信号平均强度:大于-65dbm;
◆测试信号稳定度:在3分钟内,平均信号强度持续在单点测试基础上±5dbm
的范围内。
2.地址获取
所有信号覆盖区域,各终端都能通过DHCP的方式自动获取到IP地址,并需要通过验证后才能上网。
3.AP配置检测
◆AP频率配置必须符合设计文档中为每个AP指定的信道。
4.安全标准
所有WIFI网络统一采用WPA2加密。
5.Ping包测试
◆笔记本通过认证接入网络,ping网关ip地址,ping包次数为100次,并记录
响应时间、丢包率;
◆例ping包:ping 192.168.1.1 -n 100 ;
◆Ping丢包率不大于1%,不能有连续3个丢包,延时不大于5ms。
6.无线漫游
◆笔记本通过认证接入网络,长ping网关ip地址,移动至相邻AP的覆盖范围,
在此期间一直进行ping包测试,查看和网关通信是否正常,是否有丢包现象;
◆例ping包:ping 192.168.1.1 –t;
◆Ping包丢包率不大于1%,不能有连续3个丢包,延时不大于5ms。
7.测试方法:
◆电脑
◆在“指定信号覆盖区域”,截取测试信号截图。
◆测试软件选择:。
