通风空调设计工程技术标准1. 引言本文档为通风空调设计工程技术标准，旨在指导和规范通风空调设计工程的技术要求。

本标准适用于各类建筑物的通风空调系统设计，包括但不限于住宅、商业建筑、工业厂房等。

2. 通风空调系统基本要求2.1 通风系统要求：- 必须保证室内空气的新鲜度和舒适度；- 根据建筑物功能和使用人数确定通风量，确保室内外气体交换；- 考虑节能效果，合理设计通风管道和设备。

2.2 空调系统要求：- 根据建筑物属性、热负荷及使用要求，设计合适的空调系统；- 确定合理的温度、湿度、风速等空调参数；- 保证空调系统运行的稳定性和可靠性。

2.3 空气质量控制要求：- 根据相关标准，对室内空气质量进行监测和控制；- 定期检测和清洁通风系统的过滤器、冷凝器等设备。

3. 通风空调系统设计流程3.1 确定设计需求：- 根据建筑类型、使用功能等确定通风空调系统设计需求；- 确定设计目标，如温度、湿度要求等。

3.2 获取相关数据：- 收集建筑物的平面和立面图纸，了解建筑物结构和布局；- 获取相关参数，如建筑物面积、人数、热负荷等。

3.3 设计通风系统：- 根据设计需求和相关数据，设计通风系统的布局和管道走向；- 确定通风设备的选型和数量。

3.4 设计空调系统：- 根据设计需求和相关数据，设计空调系统的布局和设备分布；- 确定空调设备的选型和数量。

3.5 完善设计方案：- 对通风空调系统进行综合优化，考虑节能、环保等因素；- 绘制设计图纸和相关说明。

4. 通风空调系统施工与验收要求4.1 施工要求：- 严格按照设计方案进行施工；- 保证通风管道和设备的安装质量；- 做好通风空调系统与建筑物其他系统的协调工作。

4.2 验收要求：- 按照相关标准和设计要求进行验收；- 检查通风空调系统的安装质量和运行情况。

5. 维护与管理要求5.1 维护要求：- 定期对通风空调系统进行维护保养；- 清洁通风系统的过滤器、冷凝器等设备。

空调国家规范标准(doc 54页)中华人民共和国国家标准通风与空调工程施工质量验收规范Code of acceptance for construction quality of ventilation and conditioning worksGB50243-2002主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：2002年4月1日前言本规范是根据建设部建标[2001]87号文件“关于印发《2000-2001年度工程建设国家标准制订、修订计划》的通知”的要求，由上海市安装工程有限公司会同有关单位共同对《通风与空调工程质量检验评定标准》GBJ304-88和《通风与空调工程施工及验收规范》GB50243-97修订而成的。

1．在修订过程中，规范编制组开展了专题研究，进行了比较广泛、深入的调查研究，总结了多年来通风与空调工程施工质量检验和验收的经验，尤其总结了自GB50243-97规范实施以来2．使用的质量验收记录；3．为保证通风与空调工程使用效果与工程质量验收的完整，本规范对工程综合效能测定与调整作出了规定；4．本规范中的强制性条文。

本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》期刊上。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验，积累资料，随时将有关的意见和建议反馈给上海市安装工程有限公司（上海市塘沽路390号，邮编：200080，E-mail:****************），以供今后修订时参考。

目次1．总则2．术语3．基本规定4．风管制作4.1 一般规定4.2 主控项目4.3 一般项目5．风管部件与消声器制作5.1 一般规定5.2 主控项目5.3 一般项目6．风管系统安装6.1 一般规定6.2 主控项目6.3 一般项目7．通风与空调设备安装7.1 一般规定7.2 主控项目7.3 一般项目8．空调制冷设备安装8.1 一般规定8.2 主控项目8.3 一般项目9．空调水系统管道与设备安装9.1 一般规定9.2 主控项目9.3 一般项目10．防腐与绝热10.1 一般规定10.2 主控项目10.3 一般项目11．系统调试11.1 一般规定11.2 主控项目11.3 一般项目12．竣工验收13．综合性能的测定与调整附录A 漏光法检测与漏风量测试附录B 洁净室测试方法附录C 工程质量验收记录用表本规范用词说明附:条文说明1.总则1.0.1 为了加强建筑工程质量管理，统一通风与空调工程施工质量的验收，保证工程质量，制定本规范。

空调国家规范标准(doc 54页)中华人民共和国国家标准通风与空调工程施工质量验收规范Code of acceptance for construction quality of ventilation and conditioning worksGB50243-2002主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：2002年4月1日前言本规范是根据建设部建标[2001]87号文件“关于印发《2000-2001年度工程建设国家标准制订、修订计划》的通知”的要求，由上海市安装工程有限公司会同有关单位共同对《通风与空调工程质量检验评定标准》GBJ304-88和《通风与空调工程施工及验收规范》GB50243-97修订而成的。

1．在修订过程中，规范编制组开展了专题研究，进行了比较广泛、深入的调查研究，总结了多年来通风与空调工程施工质量检验和验收的经验，尤其总结了自GB50243-97规范实施以来2．使用的质量验收记录；3．为保证通风与空调工程使用效果与工程质量验收的完整，本规范对工程综合效能测定与调整作出了规定；4．本规范中的强制性条文。

本规范将来可能需要进行局部修订，有关局部修订的信息和条文内容将刊登在《工程建设标准化》期刊上。

本规范以黑体字标志的条文为强制性条文，必须严格执行。

为了提高规范质量，请各单位在执行本规范的过程中，注意总结经验，积累资料，随时将有关的意见和建议反馈给上海市安装工程有限公司（上海市塘沽路390号，邮编：200080，E-mail:****************），以供今后修订时参考。

目次1．总则2．术语3．基本规定4．风管制作4.1 一般规定4.2 主控项目4.3 一般项目5．风管部件与消声器制作5.1 一般规定5.2 主控项目5.3 一般项目6．风管系统安装6.1 一般规定6.2 主控项目6.3 一般项目7．通风与空调设备安装7.1 一般规定7.2 主控项目7.3 一般项目8．空调制冷设备安装8.1 一般规定8.2 主控项目8.3 一般项目9．空调水系统管道与设备安装9.1 一般规定9.2 主控项目9.3 一般项目10．防腐与绝热10.1 一般规定10.2 主控项目10.3 一般项目11．系统调试11.1 一般规定11.2 主控项目11.3 一般项目12．竣工验收13．综合性能的测定与调整附录A 漏光法检测与漏风量测试附录B 洁净室测试方法附录C 工程质量验收记录用表本规范用词说明附:条文说明1.总则1.0.1 为了加强建筑工程质量管理，统一通风与空调工程施工质量的验收，保证工程质量，制定本规范。

风管连接效果图第一节风管安装1、风管法兰连接的细部节点做法工艺说明：风管法兰连接螺栓的朝向一致、法兰连接处螺栓方向加平垫片、螺母方向增加平垫片和弹簧垫片、软连接法兰两侧螺栓在一个水平面。

风管法兰连接垫料搭接示意工艺说明：垫料搭接处不能落在螺栓连接处，转角处应避免垫料的拉伸而导致垫料厚度小于其他地方的厚度，垫料厚度大于10mm参考左侧图例。

风管穿墙及楼板示意及效果图工艺说明：风管穿越墙面及楼板时加装1.6mm镀锌钢板套管、防火阀距墙面不应大于200mm，套管周边石棉水泥填平，空调风管保温应连续不断。

空调周边压框材质采用10mm 厚无机防火隔板，防火隔板宽度30～50mm。

屋面风机安装效果图第二节风机安装1、屋面风机安装工艺说明：屋面风机安装减震器、软接头长度宜为200mm。

风机末端增加60°的风管弯头空段防护网罩，风机、软连接、风管安装一条线。

风机盘管安装示意图风机盘管安装示意工艺说明：风机盘管吊杆加设弹簧减震器、吊杆与楼板连接处增设5#槽钢。

3、空调机组与架空地板之间的做法空调机组工艺说明：空调机组与架空地板周边做10mm厚柔性材质密封，机组与架空地板周边紧密结合。

机组支撑件与楼板接触处做减震垫减震处理，机组安装高建筑完成面50mm。

综合管线布置示意图综合管线布置施工过程和施工完成后效果第三节管道支架安装1、管道综合布线工艺说明：综合布线要考虑机电专业管线之间的排布合理性、各管线施工和检修的方便性。

同时要考虑机电专业末端布置与装饰吊顶的综合布置，做到机电末端设备与装饰吊顶整齐划一。

2、空调水管道楼的支架细部做法空调水管道安装效果图工艺说明：成排空调水管道应设共用支架，支架立柱与横杆做斜切45°焊接，管道穿固定卡周边加设绝热木衬垫。

空调水管道与设备连接处末端加设落地支架，支架加设绝热木垫片。

空调竖向干管须设承重支架，管道四周焊接承重肋片，肋片与支架加设绝热木垫片。

吊杆与楼板节点做法2AB风管与支架的隔热做法吊杆与楼板节点做法1A风管吊装示意图屋面成排风管支架安装效果图工艺说明：风管支架吊杆平直，吊杆出螺母2～3扣，空调风管与支架横杆增设20mm木垫片。

第07章通风空调系统的施工方法、程序说明和附图（实用资料）(可以直接使用，可编辑优秀版资料，欢迎下载）第七章通风空调系统的施工方法、程序说明和附图第一节系统概况1、水系统本站制冷系统设于制冷机房，设置2台螺杆式冷水机组和相应的冷冻水泵和冷却塔及冷却水泵，冷却塔置于活塞风亭的绿化带内。

冷冻水泵采用管道式水泵,冷冻水管经设备层，送至各大小系统的组合式空调机组、柜式空调器及风机盘管，冷冻水系统末端设备回水管装有电动比例二通阀,通过回风温度（新风空调器则通过送风温度)调节水量的变化，冷水机组主机进出水总管间设有压差旁通阀，风柜及风机盘管的冷凝水管接入就近地漏.2、车站轨道排风系统本系统轨顶排风管与站台下排风管均采用土建风道,通过集中风室把轨顶和站台下的排风道连起来，利用分设在两端环控机房内的风机进行排风.3、车站公共区通风空调系统本系统采用双风机全空气系统，组合式空调器分设于车站两端设备用房内,各自负责一定区域的负荷.空调运行工况根据室外，新风值与送风值，回风焓值的对比采用小新风、全新风、全通风三种运行工况。

6、车站设备管理区通风空调系统本系统共分多个小系统，各小系统分别供设备管理用房的通风空调服务。

第二节空调水系统一、施工准备1、空调水施工主管必须熟悉空调水系统管网布置图和技术要求，有关规范、规程、了解管网工艺流程及施工工艺，按《技术交底制度》对施工班组长进行技术交底。

2、根据施工进度，空调水施工主管作出管材、管件计划，由有材设门进行采购。

3、管材、管件到工地后，材料员应按材料进场规定报驻地监理进行验收,核对其规格、数量、镀锌质量等,并作记录,然后入库标识。

并把验收结果向空调水施工主管汇报.确认合格才能使用。

阀门进场时要进行抽查试压试验，对于工作压力大于1。

0MP及在主干管上起切断作用阀门，逐个进行强度和严密性检验，对需要送检材料,进行见证抽检及通知质检站进行监督抽检。

4、质安员对施工机具按《施工机具管理制度》进行全面检查,合格后方可使用。

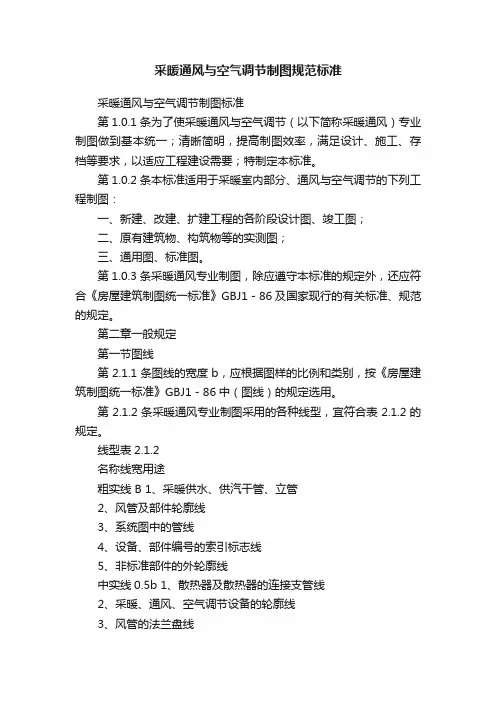

采暖通风与空气调节制图规范标准采暖通风与空气调节制图标准第1.0.1条为了使采暖通风与空气调节（以下简称采暖通风）专业制图做到基本统一；清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要；特制定本标准。

第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图：一、新建、改建、扩建工程的各阶段设计图、竣工图；二、原有建筑物、构筑物等的实测图；三、通用图、标准图。

第1.0.3条采暖通风专业制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》GBJ1－86及国家现行的有关标准、规范的规定。

第二章一般规定第一节图线第2.1.1条图线的宽度b，应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ1－86中（图线）的规定选用。

第2.1.2条采暖通风专业制图采用的各种线型，宜符合表2.1.2的规定。

线型表2.1.2名称线宽用途粗实线 B 1、采暖供水、供汽干管、立管2、风管及部件轮廓线3、系统图中的管线4、设备、部件编号的索引标志线5、非标准部件的外轮廓线中实线0.5b 1、散热器及散热器的连接支管线2、采暖、通风、空气调节设备的轮廓线3、风管的法兰盘线细实线0.35b1、平、剖面图中土建轮廓线2、尺寸线、尺寸界线3、材料图例线、引出线、标高符号等粗虚线 B1、采暖回水管、凝结水管2、平、剖图中非金属风道（砖、混凝土风道）的内表面轮廓线。

中虚线0.5b 风管被遮挡部分的轮廓线细虚线0.35b 1、原有风管轮廓线2、采暖地沟3、工艺设备被遮挡部分的轮廓线细点划线0.35b1、设备中心线、轴心线2、风管及部件中心线3、定位轴线细双点划线0.35b 工艺设备外轮廓线折断线0.35b 不需要画全的断开界波浪线0.35b 1、不需要画全的断开界线2、构造层次的断开界线第二节比例第2.2.1条采暖通风专业制图选用的比例，宜符合表2.2.1的规定。

比例表2.1.1图名常用比例可用比例总平面图1：500；1：1000 1：1500总图中管道断面图1：50；1：100；1：200 1：150平、剖面图及放大图1：20；1：50；1：1001：30，1：40；1：50；1：200详图1：1；1：2；1：5；1：10；1：201：3；1：4；1：5 第三章图例第一节管道及附件序号名称图例说明1 管道用于一张图内只有一种管道用汉语拼音字母表示管道类别用图例表示管道类别2 供水（气）管采暖回（凝结）水管3 保温管可用说明代4 软管5 方型伸缩器6 套管伸缩器7 波形伸缩器8 弧形伸缩器9 球形伸缩器10 流向11 丝堵12 滑动支架13 固定支架左图：单管右图：多管第二节阀门序号名称图形说明1 截阀2 闸阀3 止回阀4 安全阀5 减压阀左侧：低压右侧：高压6 膨胀阀7 散热器放风门8 手动排气阀9 自动排气阀10 疏水器11 散热器三通阀12 球阀13 电磁阀14 角阀15 三角阀16 四通阀17 节流孔板第三节采暖设备序号名称图例说明1 散热器左图：平面右图：立面2 集气罐3 管道泵4 过滤器5 除污器上图：平面右图：立面6 暖风机第四节风管序号名称说明1 风管2 送风管上图为可见剖面下图为不可见剖面3 排风管上图为可见剖面下图为不可见剖面4 砖、混凝土风道第五节通风管件序号名称说明1 异形管2 异形管（天圆地方）3 带导流片弯头4 消声弯头5 风管检查孔6 风管测定孔7 柔性接头中间部分也适合于软风管8 弯头9 圆形三通10 矩形三通11 伞形风帽12 筒形风帽1. 锥形风帽第六节风口序号名称说明1 送风口2 回风口3 圆型散流器上图为剖面下图为平面4 方型散流器上图为剖面下图为平面5 百叶窗第七节通风空调阀门序号名称图例说明1 插板阀本图例也适用于斜插板2 蝶阀3 对开式多叶调节阀4 光圈式启动调节阀5 风管止回阀6 防火阀7 三通调节阀8 电动对开多叶调节阀第八节通风空调设备序号名称图例说明1 通风空调设备1、本图例适用于一张图内只有序号2至9、11、13、14中的一种设备2、2、左图适用于带转动部分的设备，右图适用于不带转动部分的设备2 空气过滤器3 加温器4 电加热器5 消声器6 空气加热器7 空气冷却器8 风机盘管9 窗式空调器10 风机流向：自三角形的底边至顶点11 压缩机12 减振器13 离心式通风机14 轴流式通风机15 喷嘴及喷雾排管16 挡水板17 喷雾室滤水器第九节控制和调节执行机构序号名称图例说明1 手动元件本图例是通用图例2 自动元件本图例是通用图例3 弹簧执行机构4 重力执行机构5 浮动执行机构6 活塞执行机构7 膜片执行机构8 电动执行机构9 电磁执行机构10 遥控第十节传感元件序号名称图例说明1 温度传感元件2 压力传感元件3 流量传感元件4 温度传感元件5 液位传元件第十一节仪表序号名称图例说明1 指示器2 记示仪3 量度计4 压力表5 流量计第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等，如单独成图时，其编号应排在其它图纸之前，编排顺序为图纸目录、设计施工说明、设备及主要材料表等。

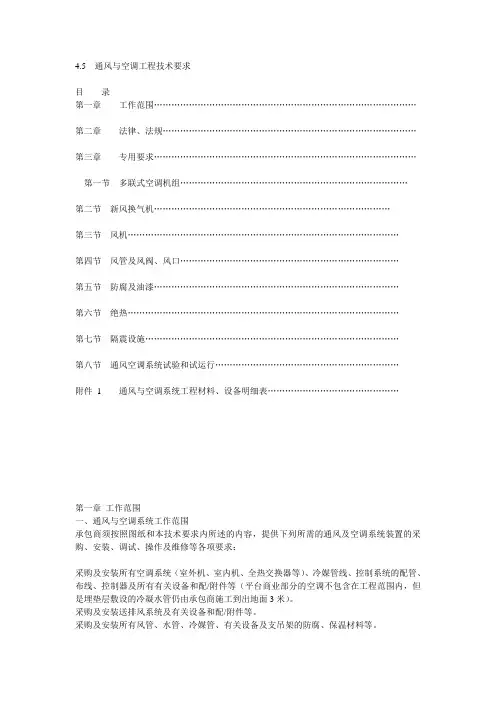

4.5 通风与空调工程技术要求目录第一章工作范围………………………………………………………………………………第二章法律、法规……………………………………………………………………………第三章专用要求………………………………………………………………………………第一节多联式空调机组……………………………………………………………………第二节新风换气机………………………………………………………………………第三节风机…………………………………………………………………………………第四节风管及风阀、风口…………………………………………………………………第五节防腐及油漆…………………………………………………………………………第六节绝热…………………………………………………………………………………第七节隔震设施……………………………………………………………………………第八节通风空调系统试验和试运行………………………………………………………附件1 通风与空调系统工程材料、设备明细表………………………………………第一章工作范围一、通风与空调系统工作范围承包商须按照图纸和本技术要求内所述的内容，提供下列所需的通风及空调系统装置的采购、安装、调试、操作及维修等各项要求：采购及安装所有空调系统（室外机、室内机、全热交换器等）、冷媒管线、控制系统的配管、布线、控制器及所有有关设备和配/附件等（平台商业部分的空调不包含在工程范围内，但是埋垫层敷设的冷凝水管仍由承包商施工到出地面3米）。

采购及安装送排风系统及有关设备和配/附件等。

采购及安装所有风管、水管、冷媒管、有关设备及支吊架的防腐、保温材料等。

采购及安装所有有关设备及机房的防震、隔震、降噪及消声设备等，使设备及系统的运行噪音达到国家规范的要求、本技术要求的规定和图纸的设计参数。

供应及安装所需的套管，并负责套管与墙（或楼板等）之间的土建封堵。

为达到一个系统正常、良好的运行而需要的配件、部件，以及作为一个有经验的承包商可以预见而又必需的工作内容，无论图纸是否显示均属于承包商的工程范围。
