380v断路器型号大全 详解断路器型号分类

断路器型号大全断路器是一种用于保护电气线路免受过载和短路的装置。

它在电路中起着非常重要的作用，因此选择适合的断路器型号对于电气设备的安全运行至关重要。

在市面上有各种不同型号的断路器，每种型号都有其特定的用途和特点。

本文将为大家介绍一些常见的断路器型号，帮助大家更好地了解并选择适合自己需求的断路器。

1. 型号A，这种型号的断路器适用于家庭用电和小型商用建筑。

它具有小巧的外形和灵活的安装方式，能够有效地保护电路免受过载和短路的影响。

同时，型号A的断路器还具有过载保护和漏电保护的功能，能够及时切断电路，保障用电安全。

2. 型号B，型号B的断路器适用于一般工业用电和商用建筑。

它具有较大的额定电流和短路保护能力，能够更好地适应工业用电的需求。

同时，型号B的断路器还具有远程控制和故障显示功能，能够及时发现并排除电路故障，提高设备的可靠性。

3. 型号C，这种型号的断路器适用于大型工业用电和特殊环境下的电气设备。

它具有非常高的短路保护能力和耐久性，能够在恶劣的工作环境下长时间稳定运行。

同时，型号C的断路器还具有智能监控和故障诊断功能，能够实现对电气设备的远程监控和管理。

4. 型号D，型号D的断路器适用于特殊行业和高端设备的电气保护。

它具有超强的短路保护能力和精密的故障诊断功能，能够满足高端设备对电气保护的严格要求。

同时，型号D的断路器还具有远程通信和数据存储功能，能够实现对电气设备运行状态的实时监测和记录。

以上就是一些常见的断路器型号，每种型号都有其特定的用途和特点。

在选择断路器时，我们需要根据实际需求和电气设备的特点来进行合理的选择，以确保电路的安全运行。

希望本文能够帮助大家更好地了解和选择适合自己需求的断路器型号。

.常用断路器型号的资料：DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。

保护电动机用断路器用来保护电动机的过载和短路，配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用，亦可分别作为电动机不频繁起动及线路的不频繁转换之用。

DZ10 系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路，以及在正常工作条件下不频繁分断和接通线路之用。

DZ12系列塑料外壳式断路器，体积小巧，结构新颖、性能优良可靠。

主要装在照明配电箱中，用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz单相230v，三舷00v及以下的照明线路中，作为线路的过载，短路保护以及在正常情况下作为线路的不频繁转换之用。

DZ15系列塑料外壳式断路器适用于交流50hz、额定电压380v、额定电流至63a（100）的电路中作为通断操作,并可用来保护线路和电动机的过载及短路保护之用，亦可作为线路的不频繁转换及电动机的不频繁起动之用。

DZ20系列塑料外壳式断路器适用于交流50hz，额定绝缘电压660v，额定工作电压380v（400v）及以下，其额定电流至1250a 。

一般作为配电用，额定电流200a和400y型的断路器亦可作为保护电动机用。

在正常情况下，断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。

四极断路器主要用于交流50hz、额定电压400v及以下，额定电流100至630a三相五线制的系统中，它能保证用户和电源完全断开，确保安全，从而解决其它任何断路器不可克服的中性极电流不为零的弊端。

配电用断路器在配电网络中用来分配电能，且可作为线路及电源设备的过载、短路和欠电压保护。

保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和分断以及作为电动机的过载、短路和欠电压保护。

DZ47系列小型断路器主要适用于交流50hz/60hz，额定工作电压为240v/415v及以下，额定电流至60a 的电路中，该断路器主要用于现代建筑物的电气线路及设备的过载，短路保护，亦适用于线路的不频繁操作及隔离。

低压断路器从它的结构、用途和所具备的功能分为万能式断路器和塑料外壳式断路器两大类,目前我国万能式断路器主要生产有DWI5、DWI6、DWI7ME 、DW45等系列,塑壳断路器主要生产有DZ20、CMI、TM30等系列;断路器都是由本体和附件组成;举例：HUM18-63C32/1HU-----企业代号环宇M18---产品型号63-----壳架等级C------使用类别:照明电路或者一般电路32-----额定电流1-------1P1极断路器 DW17-400/3：DW-万能自动空气断路器；17-设计代号；“-400”-额定电流A；“/3”-3极;1由线路的计算电流来决定断路器的额定电流；大概有99%的设计者做到了这一条;2断路器的短路整定电流应躲过线路的正常工作启动电流;大概有30%的设计者注意到了这一条;3按线路的最大短路电流来校验低压断路器的分断能力；大概有10%的设计者注意到了这一条;4按照线路的最小短路电流来校验断路器动作的灵敏性,即线路最小短路电流应不小于断路器短路整定电流的倍；大概有5%的设计者注意到了这一条;5按照线路上的短路冲击电流即短路全电流最大瞬时值来校验断路器的额定短路接通能力最大电流预期峰值,即后者应大于前者;高压断路器型号,断路器型号大全,断路器型号一览表我国断路器型号根据国家技术标准的规定,一般由文字符号和数字按以下方式组成;其代表意义为：ABC-DE/F-GA—产品名称,用下列字母表示：S—少油断路器D—多油断路器; K—空气断路器; L—六氟化硫断路器; Z—真空断路器; Q—产气断路器;C—磁吹断路器;B—使用环境：N—户内;W—户外;C—设计系列顺序号：以数字1、2、3……表示;D—额定电压,KV;E—其它补充工作特性标志：G—改进型F—分相操作D带有电碰操动机构F—额定电流,A;G—额定开断电流,KA;;低压断路器：DW10系列框架式自动开关;DW X15、DWX15C系列万能式限流断路器;DW17ME系列万能式断路器;DZ10系列塑料外壳式自动开关;DZ15系列塑料外壳式断路器;DZX10系列塑料外壳式限流断路器;DZ20系列塑料外壳式断路器;DZ25系列塑料外壳式断路器;高压断路器：DW系列高压户外安装多油断路器;SW系列高压户外安装少油断路器;SN系列高压户内安装少油断路器;ZW系列高压户外安装真空断路器;ZN系列高压户内安装真空断路器;LW系列高压户外安装SF6断路器;LN系列高压户内安装SF6断路器;注：1、这里的部分型号现已停产,但还有在装的在用;2、外国引进、合资型号等未列入;补充：隔离开关表示一、GW-110IIIW-630、G------隔离开关W------户外使用适用于额定电压为110KV的系统中Ⅲ-------Ⅲ型设计序号630---------适用于额定电流在630A以下的系统中二、GN22-10/2000、G------------隔离开关N------------户内使用22-----------设计序号2000-----------适用于额定电流在2000A以下的系统中三、SW2-110IIS-------------少油断路器W-------------户外使用2------------设计序号适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关说完一些关于断路器型号数字字母的意义,下面我们来看看那些最常用断路器型号的资料：DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自至50a的电路中;保护电动机用断路器用来保护电动机的过载和短路,配电用断路器在配电网络中用来分配电能和作线路及电源设备的过载和短路保护之用,亦可分别作为电动机不频繁起动及线路的不频繁转换之用;DZ10 系列塑壳断路器适用于交流50hz、380v或直流220v及以下的配电线路中用来分配电能和保线路及电源设备的过载、欠电压和短路,以及在正常工作条件下不频繁分断和接通线路之用;DZ12系列塑料外壳式断路器,体积小巧,结构新颖、性能优良可靠;主要装在照明配电箱中,用于宾馆、公寓、高层建筑、广场、航空港、火车站和工商企业等单位的交流50hz单相230v,三舷00v及以下的照明线路中,作为线路的过载,短路保护以及在正常情况下作为线路的不频繁转换之用;DZ15系列塑料外壳式断路器适用于交流50hz、额定电压380v、额定电流至63a100的电路中作为通断操作,并可用来保护线路和电动机的过载及短路保护之用,亦可作为线路的不频繁转换及电动机的不频繁起动之用;DZ20系列塑料外壳式断路器适用于交流50hz,额定绝缘电压660v,额定工作电压380v400v及以下,其额定电流至1250a ;一般作为配电用,额定电流200a和400y型的断路器亦可作为保护电动机用;在正常情况下,断路器可分别作为线路不频繁转换及电动机的不频繁起动之用;四极断路器主要用于交流50hz、额定电压400v及以下,额定电流100至630a三相五线制的系统中,它能保证用户和电源完全断开,确保安全,从而解决其它任何断路器不可克服的中性极电流不为零的弊端;配电用断路器在配电网络中用来分配电能,且可作为线路及电源设备的过载、短路和欠电压保护;保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和分断以及作为电动机的过载、短路和欠电压保护;DZ47系列小型断路器主要适用于交流50hz/60hz,额定工作电压为240v/415v及以下,额定电流至60a的电路中,该断路器主要用于现代建筑物的电气线路及设备的过载,短路保护,亦适用于线路的不频繁操作及隔离;SCM1cm1系列断路器适用于交流50hz、60hz、500v及以下的电路中作不频繁转换和电动机不频繁起动之用;断路器具有过载、短路和欠电压保护装置,能保护线路及电源设备不受损坏;本断路可垂直安装、亦可水平安装;DW10系列万能式断路器适用于交流50hz、电压至380v、直流电压至440v的电气线路中,作过载、短路、失压保护以及正常条件下的不频繁转换之用;当三极断路器在直流电路中串联使用时,电压允许提高至440v;DW15 系列万能式空气断路器适用于交流50hz、额定电流至4000a,额定工作电压至1140v壳架等级额定电流630a以下80v壳架等级额定电流1000a及以上的配电网络中,用来分配电能和供电线路及电源设备的过载、欠电压、短路保护之用;壳架等级额定电流630a及以下的断路器也能在交流50hz、380v网络中供作电动机的过载、欠电压和短路保护;断路器在正常条件下可作为线路的不频繁转换之用,壳架等级额定电流630a及以下的断路器在正常条件下也可作为电动机的不频繁起动之用;DW17me系列万能式空气断路器适用于交流50hz、电压380v、660v或直流440v,电流至4000a的配电网络,用来分配电能和保护线路及电源设备的过载、欠电压、短路等,在正常的条件下,可作为线路的不频繁转换之用,1250a以下的断路器在交流50hz、电压380v的网络中可用作保护电动机的过载和短路;在正常条件下,还可作为电动机的不频繁起动之用;DZ20l系列漏电断路器是一种电流动作型电子式剩余电流动作保护装置,主要适用于交流50赫兹,额定电压为380伏,额定电流至630a的配电网络中,作为人身触电保护之用,也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险,并可用来分配电能和保护线路及电源设备的过载和短路,并可作为线路的不频繁转换之用;DZL18-20系列家用漏电开关适用于交流50hz、电压为220v、额定电流至20a 的单相电路中作为人身触电保护用,也可作为线路、设备的过载、过压保护及用于防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险,当与rl1熔断器串联时,可作短路保护;DZL25系列漏电断路器适用于交流50hz、额定电压至380v,额定电流至200a的电路中,作触电、漏电保护用;并可用来保护线路和电动机的过载及短路以及作为线路的不频繁转换及电动机的不频繁起动之用;H系列塑壳式断路器适用于交流50hz~60hz、额定工作电压至690v、直流250v,额定电流至1200a的配电网络中;用来分配电能和保护线路及民源设备的过载、欠电压和短路,以及在正常条件下作不频繁分断和接通电力线路之用;TO、TG系列断路器适用于额定电流600a及以下,交流50hz、额定工作电压690v 及以下,直流230v及以下一般作配电用,定额电流225a及以下的断路器可分别作为线路和不频繁转换和不频繁转换及电动机的不频繁起动之用;DZ1083ve系列塑料外壳式断路器适用于交流50－60hz,电压至660v,额定电流至63a的电路中;作为电动机的过载、短路保护之用;并可在ac-3负载下,作为起动和分断电动机全压起动器,也可在配电网络中作线路和电源设备的过载和短路保护之用;DZ30dpn、dz30kdpnk、dz23断路器适用于交流５０ｈｚ或６０ｈｚ,额定电压在２２０ｖ的单相住宅线路中,作为漏电保护之用,并对民用电气线路的单相住宅线路中,作为漏电保护之用, 并对民用电气线路的火线同时切断,并在火接反的情况下,仍能对漏电进行保护;电子式漏电过压保护断路器内的滤波装置,能防止瞬时电压照明,其它设备的线路干扰和瞬时电流如容性在在的负载线路引起的误动作脱扣;DZ302dpnl、DZ23l漏电断路器适用于交流50hz或60hz,额定电压在220v的单相住宅线路中,对电气线路的过载和短路进行保护,该产品分断能力高、体积小、宽度为36mm;零、火线同时切断,杜绝了火线、零线接反或零线对地电位造成的人身及火灾危险,是目前民用住宅领域中最理想的配电保护开关;AC30 系列模数化插座是户内安装的模数化终端组合电器的配套电器元件,亦可装于其它成套电器箱内,对用电设备进行接插;DZ47漏电脱扣断路器具有分励脱扣功能,适用于交流50hz或60hz,额定工作电压为230v,额定电流至63a的线路中,对线路进行远距离控制分断或自动信号控制分断,同时对线路起过载和短路保护的作用,也可以作为线路的不频繁操作转换之用;DZ47LE系列漏电断路器适用于交流50hz,额定电压至400v,额定电流至50a的线路中,作漏电保护之用;当有人触电或电路泄漏电流超过规定值时,漏电断路器能在极短的时间内自动切断电源,保障人身安全防止设备因发生泄漏电流造成的事故;漏电断路器具有过载和短路保护功能,可用来保护线路的过载和短路,亦可在正常情况下作为线路的不频繁转换之用;DZ47LE－63系列漏电断路器适用于交流50hz额定电压380v及以下,额定电流至63a的线路中,作漏电保护之用;当有人触电或电路泄漏电流超过规定值时,漏电断路器能在内自动切断电源,保障人身安全和防止设备因发生泄漏电流造成的事故;漏电断路器具有过载和短路保护功能,可用来保护线路的过载和短路,亦可在正常情况下作为线路的不频繁转换之用;电磁式漏电保护开关主要用于交流50hz,电压250v线路的漏电、触电、过载、短路保护,产品具有工作可靠、外型美观、使用方便的特点;HD13BX-400旋转手柄式刀开关适用范围：HD13BX-400旋转手柄式刀开关适用于交流50HZ、额定电压至380V、直流至220V,HD13BX-400旋转手柄式刀开关额定电流至3000A的成套配电装置中,作为不频繁的手动接通和分断交、直流电路或作隔离开关用; 类组代号：‘HD’开启式刀开关；‘HS’刀行转换开关；有‘BX’表示旋转式操作型,无‘BX’表示杠杆式操作型;‘0’表示不带灭弧装置；‘1’表示有灭弧装置；对于中央手柄式：‘8’表示板前接线式；‘9’表示板后接线时；无则表示仅一种接线方式,即板前接线;极数1、2、3、4设计代号‘11’：中央手柄式；‘12’：侧方正面杠杆操作机构式；‘13’：中央杠杆操作机构式：。

HUM18-63C32/1HU-----企业代号(环宇)M18---产品型号63-----壳架等级C------使用类别:照明电路(或者一般电路)32-----额定电流1-------1P(1极)断路器DW17-400/3：DW-万能自动空气断路器；17-设计代号；“-400”-额定电流(A)；“/3”-3极。

（1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。

（2）断路器的短路整定电流应躲过线路的正常工作启动电流。

（大概有30%的设计者注意到了这一条）。

（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。

（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。

（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于断路器型号，断路器型号大全，断路器型号一览表我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。

其代表意义为：①—产品字母代号，用下列字母表示：S—少油断路器;D—多油断路器;K—空气断路器;L—六氟化硫断路器;Z—真空断路器;Q—产气断路器;C—磁吹断路器。

②—装置地点代号：N—户内;W—户外。

③—设计系列顺序号：以数字1、2、3……表示。

④—额定电压，KV。

⑤—其它补充工作特性标志：G—改进型;F—分相操作。

⑥—额定电流，A。

⑦—额定开断电流，KA。

⑧—特殊环境代号。

低压断路器：DW10系列框架式自动开关;DWX15、DWX15C系列万能式限流断路器;DW17(ME)系列万能式断路器;DZ10系列塑料外壳式自动开关;DZ15系列塑料外壳式断路器;DZX10系列塑料外壳式限流断路器;DZ20系列塑料外壳式断路器;DZ25系列塑料外壳式断路器;高压断路器：DW系列高压户外安装多油断路器;SW系列高压户外安装少油断路器;SN系列高压户内安装少油断路器;ZW系列高压户外安装真空断路器;ZN系列高压户内安装真空断路器;LW系列高压户外安装SF6断路器;LN系列高压户内安装SF6断路器;注：1、这里的部分型号现已停产，但还有在装的在用。

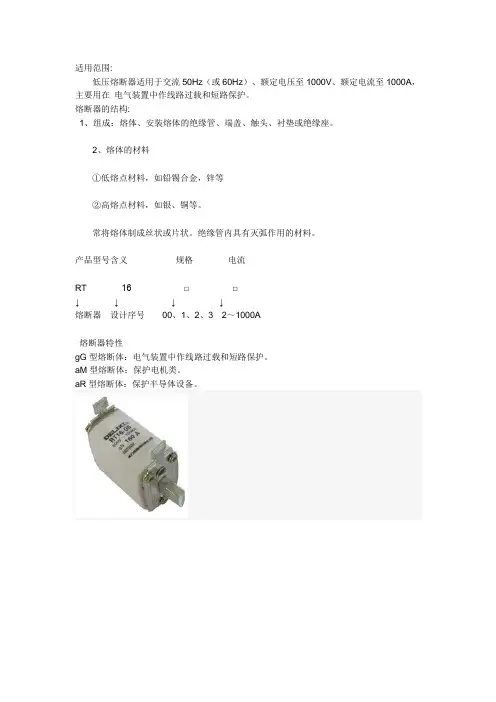

适用范围:低压熔断器适用于交流50Hz（或60Hz）、额定电压至1000V、额定电流至1000A，主要用在电气装置中作线路过载和短路保护。

熔断器的结构:1、组成：熔体、安装熔体的绝缘管、端盖、触头、衬垫或绝缘座。

2、熔体的材料①低熔点材料，如铅锡合金，锌等②高熔点材料，如银、铜等。

常将熔体制成丝状或片状。

绝缘管内具有灭弧作用的材料。

产品型号含义规格电流RT 16 □ □↓ ↓ ↓ ↓熔断器设计序号00、1、2、3 2～1000A熔断器特性gG型熔断体：电气装置中作线路过载和短路保护。

aM型熔断体：保护电机类。

aR型熔断体：保护半导体设备。

交流接触器型号含义：现以常用的交流接触器为例说明：例CJ10-20C-表示接触器J-表示交流10-表示设计序号20-表示主触头额定工作电流还有线圈的控制电压，辅助触电的额定电流，使用时要特别注意控制电压的等级。

接触器型号含义：接触器的型号众多，以CJX2-2510(2501)型号含义：CJ：交流接触器；X：小型；2：设计序号；25：额定工作电流数值；10：一常开辅触点；01：一常闭辅触点。

另有CJX2-4011，11：一常开一常闭辅触点。

选择接触器可按上述作参考。

交流接触器结构与工作原理(一)如图l所示为交流接触器的外形与结构示意图。

交流接触器由以下四部分组成：图1 CJ10-20型交流接触器1一灭弧罩 2一触点压力弹簧片 3一主触点 4一反作用弹簧 5一线圈 6一短路环 7一静铁心 8一弹簧 9一动铁心10一辅助常开触点 11一辅助常闭触点（1）电磁机构电磁机构由线圈、动铁心(衔铁)和静铁心组成，其作用是将电磁能转换成机械能，产生电磁吸力带动触点动作。

（2）触点系统包括主触点和辅助触点。

主触点用于通断主电路，通常为三对常开触点。

辅助触点用于控制电路，起电气联锁作用，故又称联锁触点，一般常开、常闭各两对。

（3）灭弧装置容量在10A以上的接触器都有灭弧装置，对于小容量的接触器，常采用双断口触点灭弧、电动力灭弧、相间弧板隔弧及陶土灭弧罩灭弧。

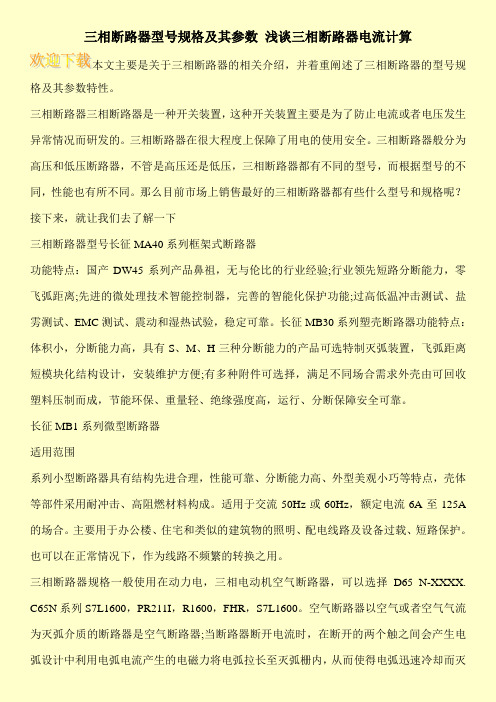

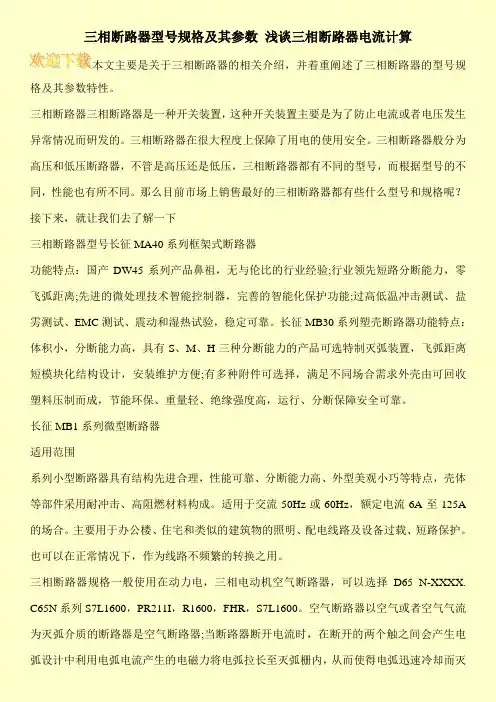

三相断路器型号规格及其参数浅谈三相断路器电流计算本文主要是关于三相断路器的相关介绍，并着重阐述了三相断路器的型号规格及其参数特性。

三相断路器三相断路器是一种开关装置，这种开关装置主要是为了防止电流或者电压发生异常情况而硏发的。

三相断路器在很大程度上保障了用电的使用安全。

三相断路器般分为高压和低压断路器，不管是高压还是低压，三相断路器都有不同的型号，而根据型号的不同，性能也有所不同。

那么目前市场上销售最好的三相断路器都有些什么型号和规格呢？接下来，就让我们去了解一下三相断路器型号长征MA40系列框架式断路器功能特点：国产DW45系列产品鼻祖，无与伦比的行业经验;行业领先短路分断能力，零飞弧距离;先进的微处理技术智能控制器，完善的智能化保护功能;过高低温冲击测试、盐雱测试、EMC测试、震动和湿热试验，稳定可靠。

长征MB30系列塑壳断路器功能特点：体积小，分断能力高，具有S、M、H三种分断能力的产品可选特制灭弧装置，飞弧距离短模块化结构设计，安装维护方便;有多种附件可选择，满足不同场合需求外壳由可回收塑料压制而成，节能环保、重量轻、绝缘强度高，运行、分断保障安全可靠。

长征MB1系列微型断路器适用范围系列小型断路器具有结构先进合理，性能可靠、分断能力高、外型美观小巧等特点，壳体等部件采用耐冲击、高阻燃材料构成。

适用于交流50Hz或60Hz，额定电流6A至125A 的场合。

主要用于办公楼、住宅和类似的建筑物的照明、配电线路及设备过载、短路保护。

也可以在正常情况下，作为线路不频繁的转换之用。

三相断路器规格一般使用在动力电，三相电动机空气断路器，可以选择D65 N-XXXX. C65N系列S7L1600，PR211I，R1600，FHR，S7L1600。

空气断路器以空气或者空气气流为灭弧介质的断路器是空气断路器;当断路器断开电流时，在断开的两个触之间会产生电弧设计中利用电弧电流产生的电磁力将电弧拉长至灭弧栅内，从而使得电弧迅速冷却而灭。

380v断路器型号大全详解断路器型号分类
380v断路器型号大全详解断路器型号分类

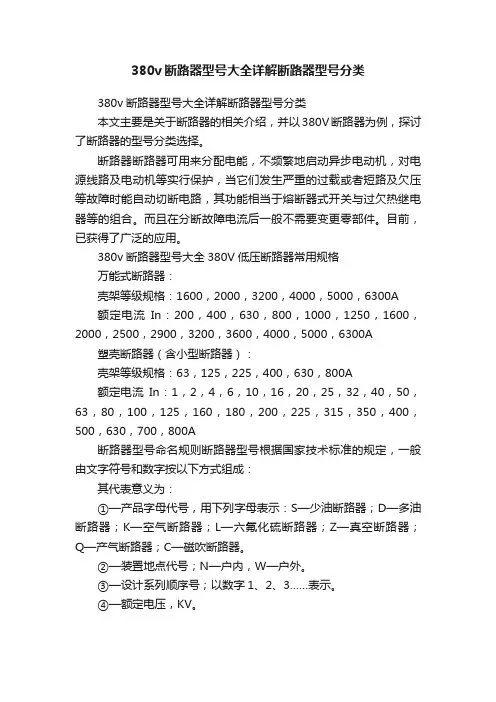

本文主要是关于断路器的相关介绍，并以380V断路器为例，探讨了断路器的型号分类选择。

断路器断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

380v断路器型号大全380V低压断路器常用规格
万能式断路器：
壳架等级规格：1600，2000，3200，4000，5000，6300A
额定电流In：200，400，630，800，1000，1250，1600，2000，2500，2900，3200，3600，4000，5000，6300A 塑壳断路器（含小型断路器）：
壳架等级规格：63，125，225，400，630，800A
额定电流In：1，2，4，6，10，16，20，25，32，40，50，63，80，100，125，160，180，200，225，315，350，400，500，630，700，800A
断路器型号命名规则断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成：
其代表意义为：
①—产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器。

②—装置地点代号；N—户内，W—户外。

③—设计系列顺序号；以数字1、2、3……表示。

④—额定电压，KV。

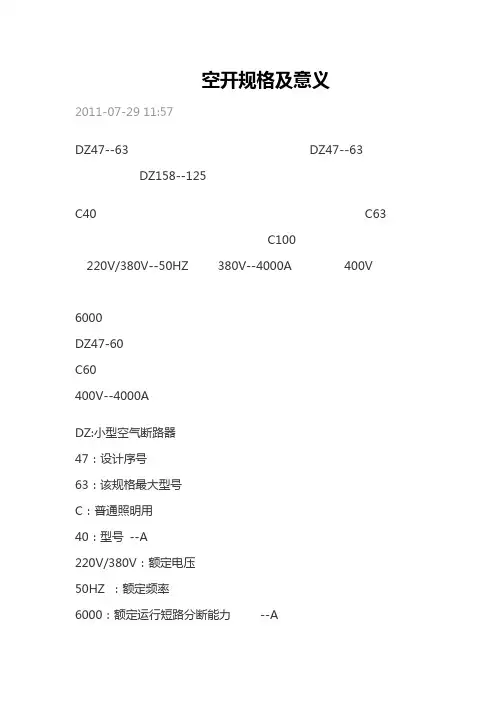

空开规格及意义2011-07-29 11:57DZ47--63DZ47--63DZ158--125C40C63C100220V/380V--50HZ380V--4000A400V6000DZ47-60C60400V--4000ADZ:小型空气断路器47：设计序号63：该规格最大型号C：普通照明用40：型号--A220V/380V：额定电压50HZ ：额定频率6000：额定运行短路分断能力--A目前家庭使用DZ系列的空气开关，常见的有以下型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C16表示起跳电流为16安，一般安装2500W电热水龙头要用C16，安装7500W、8500W热水器要用C40的空开。

名称：C65N型号：D10 3PC：施耐德的设计系列号，小型断路器N：分断能力，6KAD：脱扣等级，10-14倍，用于电动机等高冲击电流的保护P：级数空气开关DZ10-250 Ie=200其中DZ表示“自动”、10是它的设计系列号、250是它的壳架等级，Ie=200表示它的额定电流是200A空气开关DZ10-100/330 Ie=60A 其中100/330的100是指其是100安培的壳架。

330是表示3相复式脱扣，的配电用断路器。

ABB是没有C开头的空开的，其实什么字母开头不重要，因为DS260-C（分断能力是6KA)只是代表ABB电磁式漏电开关的型号。

而C65N只是代表施耐德分断能力为6KA的空开（不带漏电的，也可以另外加以个漏电保护附件）附空开型号：空气开关的型号：C65N 1P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 2P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 3P-：C1A C2A C4A C6A C10A C16A C20A C25A C32A C40A C50A C63AC65N 4P-：C1A C2A C4A C6A C10A C16AC20A C25A C32A C40A C50A C63AC65N 1P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50AD63AC65N 2P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50AD63AC65N 3P-：D1A D2A D4A D6A D10A D16A D20A D25A D32A D40A D50AD63A型号上升一般是6，10，16，20，25，32，40，50，63，80，100，125，150，225，400。

断路器型号一览表我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。

其代表意义为：①—产品字母代号，用下列字母表示：S—少油断路器;D—多油断路器;K—空气断路器;L—六氟化硫断路器;Z—真空断路器;Q—产气断路器;C—磁吹断路器。

②—装置地点代号：N—户内;W—户外。

③—设计系列顺序号：以数字1、2、3……表示。

④—额定电压，KV。

⑤—其它补充工作特性标志：G—改进型;F—分相操作。

⑥—额定电流，A。

⑦—额定开断电流，KA。

⑧—特殊环境代号。

低压断路器：DW10系列框架式自动开关;DWX15、DWX15C系列万能式限流断路器;DW17(ME)系列万能式断路器;DZ10系列塑料外壳式自动开关;DZ15系列塑料外壳式断路器;DZX10系列塑料外壳式限流断路器;DZ20系列塑料外壳式断路器;DZ25系列塑料外壳式断路器;高压断路器：DW系列高压户外安装多油断路器;SW系列高压户外安装少油断路器;SN系列高压户内安装少油断路器;ZW系列高压户外安装真空断路器;ZN系列高压户内安装真空断路器;LW系列高压户外安装SF6断路器;LN系列高压户内安装SF6断路器;注：1、这里的部分型号现已停产，但还有在装的在用。

2、外国引进、合资型号等未列入。

补充：GW-110(III)W-630、G------隔离开关W------户外使用110---------适用于额定电压为110KV的系统中(Ⅲ)-------Ⅲ型(设计序号)630---------适用于额定电流在630A以下的系统中GN22-10/2000、G------------隔离开关N------------户内使用22-----------设计序号2000-----------适用于额定电流在2000A以下的系统中SW2-110IIS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为110KV的系统中II-----------本系列开关中的II型开关说完一些关于断路器型号数字字母的意义，下面我们来看看那些最常用断路器型号的资料：DZ5系列塑料外壳式断路器适用于交流50hz、380v、额定电流自0.15至50a的电路中。
