三价铬蓝白钝化液性能的恢复
- 格式:pdf
- 大小:876.06 KB
- 文档页数:4
镀锌三价铬蓝色钝化液它里面的三价铬可是个很重要的角色哦。
三价铬相对来说比六价铬要环保得多啦。
以前呢,有些钝化液用的是六价铬,但是六价铬对环境不太友好,现在大家都在提倡用三价铬的钝化液,这也是在为咱们的地球妈妈着想呀。
1. 外观超美。
那蓝色的外观,就像是给金属制品戴上了蓝色的宝石一样。
它让镀锌后的东西看起来更加高档、精致。
不管是一些小的五金件,还是比较大的金属结构件,只要经过这种钝化液的处理,立马就有了一种高大上的感觉。
我就见过那种经过处理后的小螺丝,在阳光下蓝色的光泽一闪一闪的,可迷人了呢。
2. 防腐性能棒。
3. 环保友好。
刚刚也提到了,三价铬的环保性是它的一大优势。
现在全世界都在倡导环保,咱们在金属加工这个领域也不能落后呀。
使用这种环保的钝化液,既可以满足生产的需求,又不会对环境造成太大的危害。
这就像是我们在赚钱的同时,也没有忘记照顾我们生活的这个美丽家园。
三、它的使用过程。
1. 准备工作。
2. 钝化处理。
然后就可以把物件浸泡到钝化液里面啦。
这个浸泡的时间可是有讲究的哦。
浸泡时间太短,可能形成的保护膜就不够完整;浸泡时间太长呢,又可能会有一些不好的影响。
一般来说,根据物件的大小、材质等因素,会有一个合适的浸泡时间范围。
这就需要有经验的工人师傅来把握啦。
在浸泡的过程中,就好像是钝化液在和镀锌层亲密接触,慢慢地给它穿上那件蓝色的保护衣。
3. 后处理。
四、一些小问题和解决办法。
1. 颜色不均匀。
有时候可能会出现颜色不均匀的情况,这可有点影响美观呢。
一般来说,这可能是因为物件在钝化液里面浸泡的时候没有完全浸没或者是浸泡过程中晃动不均匀造成的。
解决的办法呢,就是要保证物件完全浸没在钝化液中,并且可以适当地进行搅拌,让钝化液能够均匀地作用在物件的表面。
2. 膜层附着力不好。
如果膜层的附着力不好的话,那这层保护膜就很容易脱落,就失去了它的保护作用啦。
这个可能是因为表面清洗不够彻底或者是钝化液的浓度不合适。
这时候就要重新检查清洗的流程,确保表面干净,并且可以调整一下钝化液的浓度,找到最适合的那个点。

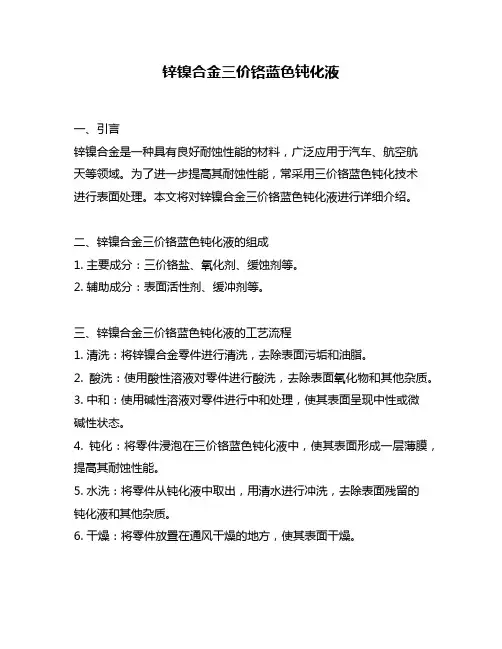

锌镍合金三价铬蓝色钝化液一、引言锌镍合金是一种具有良好耐蚀性能的材料,广泛应用于汽车、航空航天等领域。
为了进一步提高其耐蚀性能,常采用三价铬蓝色钝化技术进行表面处理。
本文将对锌镍合金三价铬蓝色钝化液进行详细介绍。
二、锌镍合金三价铬蓝色钝化液的组成1. 主要成分:三价铬盐、氧化剂、缓蚀剂等。
2. 辅助成分:表面活性剂、缓冲剂等。
三、锌镍合金三价铬蓝色钝化液的工艺流程1. 清洗:将锌镍合金零件进行清洗,去除表面污垢和油脂。
2. 酸洗:使用酸性溶液对零件进行酸洗,去除表面氧化物和其他杂质。
3. 中和:使用碱性溶液对零件进行中和处理,使其表面呈现中性或微碱性状态。
4. 钝化:将零件浸泡在三价铬蓝色钝化液中,使其表面形成一层薄膜,提高其耐蚀性能。
5. 水洗:将零件从钝化液中取出,用清水进行冲洗,去除表面残留的钝化液和其他杂质。
6. 干燥:将零件放置在通风干燥的地方,使其表面干燥。
四、锌镍合金三价铬蓝色钝化液的性能1. 良好的耐蚀性能:经过三价铬蓝色钝化处理后,锌镍合金零件表面形成一层致密的氧化物薄膜,具有良好的耐蚀性能。
2. 显色效果好:经过三价铬蓝色钝化处理后,锌镍合金零件表面呈现出深蓝色或浅蓝色,具有良好的装饰效果。
3. 环保性能好:三价铬盐是一种环保型材料,不会对环境造成污染。
五、锌镍合金三价铬蓝色钝化液的应用领域1. 汽车行业:汽车发动机、变速箱等部件。
2. 航空航天行业:飞机发动机、航空电子设备等部件。
3. 电子行业:电子器件、半导体器件等部件。
六、锌镍合金三价铬蓝色钝化液的注意事项1. 使用前应先进行试验,确定处理参数和时间。
2. 使用过程中应严格控制工艺流程,避免出现偏差。
3. 处理后的零件应及时清洗和干燥,避免表面膜层受到污染或损坏。
七、结论锌镍合金三价铬蓝色钝化液是一种具有良好耐蚀性能和显色效果的表面处理技术。
在汽车、航空航天等领域具有广泛应用前景。
在使用过程中需要注意控制工艺流程,并及时清洗和干燥处理后的零件。

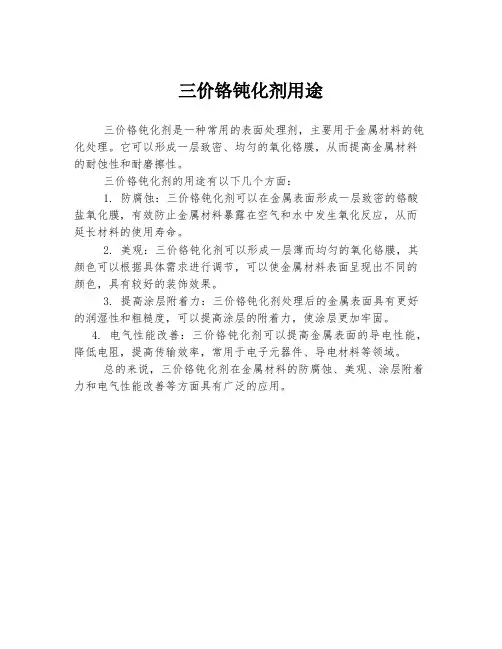

三价铬钝化剂用途
三价铬钝化剂是一种常用的表面处理剂,主要用于金属材料的钝化处理。
它可以形成一层致密、均匀的氧化铬膜,从而提高金属材料的耐蚀性和耐磨擦性。
三价铬钝化剂的用途有以下几个方面:
1. 防腐蚀:三价铬钝化剂可以在金属表面形成一层致密的铬酸盐氧化膜,有效防止金属材料暴露在空气和水中发生氧化反应,从而延长材料的使用寿命。
2. 美观:三价铬钝化剂可以形成一层薄而均匀的氧化铬膜,其颜色可以根据具体需求进行调节,可以使金属材料表面呈现出不同的颜色,具有较好的装饰效果。
3. 提高涂层附着力:三价铬钝化剂处理后的金属表面具有更好的润湿性和粗糙度,可以提高涂层的附着力,使涂层更加牢固。
4. 电气性能改善:三价铬钝化剂可以提高金属表面的导电性能,降低电阻,提高传输效率,常用于电子元器件、导电材料等领域。
总的来说,三价铬钝化剂在金属材料的防腐蚀、美观、涂层附着力和电气性能改善等方面具有广泛的应用。

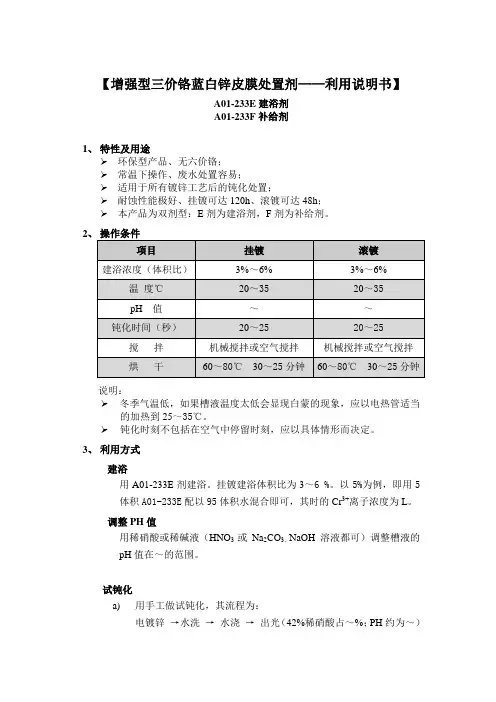

【增强型三价铬蓝白锌皮膜处置剂——利用说明书】A01-233E建浴剂A01-233F补给剂1、特性及用途➢环保型产品、无六价铬;➢常温下操作、废水处置容易;➢适用于所有镀锌工艺后的钝化处置;➢耐蚀性能极好、挂镀可达120h、滚镀可达48h;➢本产品为双剂型:E剂为建浴剂,F剂为补给剂。
2说明:➢冬季气温低,如果槽液温度太低会显现白蒙的现象,应以电热管适当的加热到25~35℃。
➢钝化时刻不包括在空气中停留时刻,应以具体情形而决定。
3、利用方式建浴用A01-233E剂建浴。
挂镀建浴体积比为3~6 %。
以5%为例,即用5体积A01-233E配以95体积水混合即可,其时的Cr3+离子浓度为L。
调整PH值用稀硝酸或稀碱液(HNO3或Na2CO3、NaOH溶液都可)调整槽液的pH值在~的范围。
试钝化a)用手工做试钝化,其流程为:电镀锌→水洗→水浇→出光(42%稀硝酸占~%;PH约为~)→水洗→三价铬蓝锌钝化→水浇→水洗→吹干。
b)吹干后的工件正向看应呈湛蓝的银白色,逆光斜看,应呈紫红略带蓝紫色。
假设正向看呈黄白色,逆光斜看呈黄绿色那么过“老”,逆光斜看呈金红色那么过“嫩”。
通过调整时刻和PH值,使之达到适合的程度。
补给随着钝化的进行,槽液pH值会上升,这是因为工件上的锌变成锌离子的缘故,Cr3+浓度会下降,这是成膜消耗和带出损失致使的。
因此要作补充。
由于带出损失的情形不同,挂镀与滚镀的补充不一样,下面别离提出挂镀和滚镀的补充方法。
a)挂镀的补给①用定量泵和工业酸度计进行自动补给。
如下图。
A01-233F原液每挂补20ML A01-233F:42% 硝酸:水=1:2:5图一:双泵自动添加图中定量泵A按每一挂货固定补加20mlA01-233F原液,定量泵B同意工业酸度计的指令将稀硝酸加入槽内。
天天对槽内的Cr3+离子浓度进行化验,依照Cr3+变化情形在20ml/挂基础上予以调剂,再依照钝化后产品的色泽,人工给定PH值的指令范围。

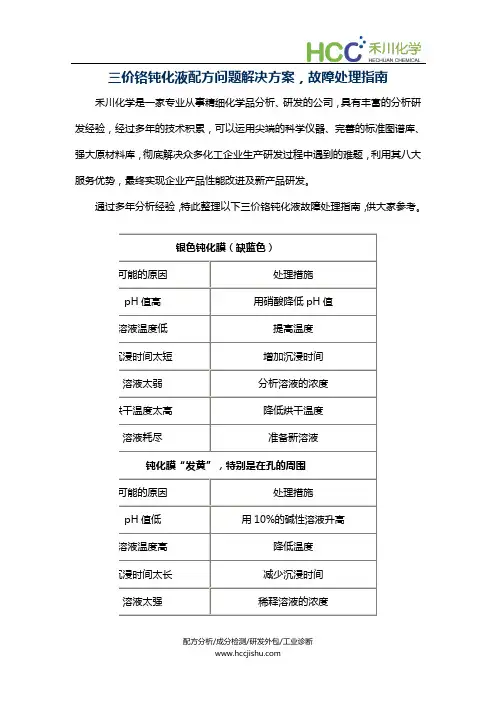

三价铬钝化液配方问题解决方案,故障处理指南
禾川化学是一家专业从事精细化学品分析、研发的公司,具有丰富的分析研发经验,经过多年的技术积累,可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库,彻底解决众多化工企业生产研发过程中遇到的难题,利用其八大服务优势,最终实现企业产品性能改进及新产品研发。
通过多年分析经验,特此整理以下三价铬钝化液故障处理指南,供大家参考。
如有更多配方技术难题,可向禾川化学检测机构寻求帮助,10年电镀技术工程师为您提供一站式配方技术解决方案!。

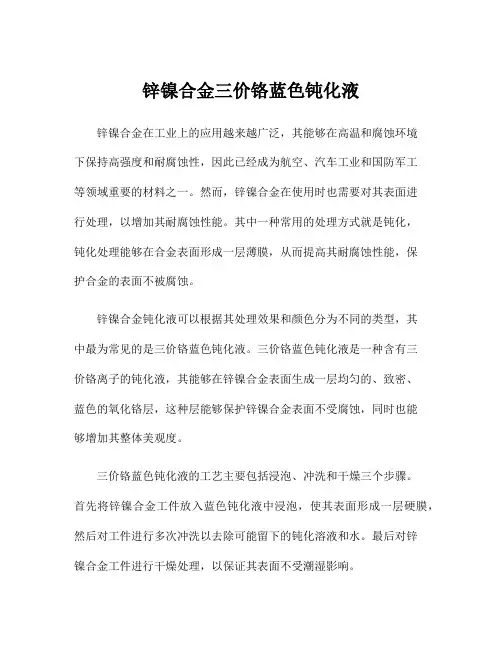

锌镍合金三价铬蓝色钝化液锌镍合金在工业上的应用越来越广泛,其能够在高温和腐蚀环境下保持高强度和耐腐蚀性,因此已经成为航空、汽车工业和国防军工等领域重要的材料之一。
然而,锌镍合金在使用时也需要对其表面进行处理,以增加其耐腐蚀性能。
其中一种常用的处理方式就是钝化,钝化处理能够在合金表面形成一层薄膜,从而提高其耐腐蚀性能,保护合金的表面不被腐蚀。
锌镍合金钝化液可以根据其处理效果和颜色分为不同的类型,其中最为常见的是三价铬蓝色钝化液。
三价铬蓝色钝化液是一种含有三价铬离子的钝化液,其能够在锌镍合金表面生成一层均匀的、致密、蓝色的氧化铬层,这种层能够保护锌镍合金表面不受腐蚀,同时也能够增加其整体美观度。
三价铬蓝色钝化液的工艺主要包括浸泡、冲洗和干燥三个步骤。
首先将锌镍合金工件放入蓝色钝化液中浸泡,使其表面形成一层硬膜,然后对工件进行多次冲洗以去除可能留下的钝化溶液和水。
最后对锌镍合金工件进行干燥处理,以保证其表面不受潮湿影响。
三价铬蓝色钝化液有多种配方,在不同的应用场合下需要使用不同的配方。
一般来说,三价铬蓝色钝化液的主要成分包括铬酸盐、氧化铜、磷酸盐和缓冲剂等。
这些成分能够协同作用,形成硬度适中、致密性能好的膜层,能够保护锌镍合金表面不被腐蚀,同时还能够增强其硬度、磨损和擦拭性能。
三价铬蓝色钝化液在工业中的应用非常广泛,可以应用于各种不同形状和规格的锌镍合金制品。
尤其是在汽车和军工领域的应用较为广泛,可以用于汽车发动机零部件、刹车系统、燃油系统等。
此外,在航空和航天领域,三价铬蓝色钝化液也用于各种未来战斗机和火箭发动机等制造中。
与其他钝化液相比,三价铬蓝色钝化液具有成本低、环保、使用方便等优势,在工业中有着广泛的应用前景。
虽然目前三价铬蓝色钝化液在环保方面已经做了很多努力,但在使用时还是需要注意化学品的安全存储和处理,避免对人体和环境造成损害。
总的来说,三价铬蓝色钝化液是一种在工业上广泛应用的合金表面处理液,它能够在锌镍合金表面生成一层均匀的、致密的氧化铬层,从而保护其表面不受腐蚀。

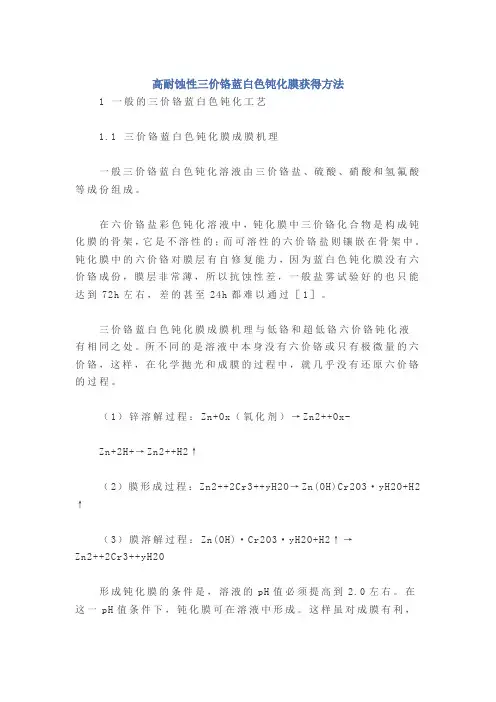

高耐蚀性三价铬蓝白色钝化膜获得方法1 一般的三价铬蓝白色钝化工艺1.1 三价铬蓝白色钝化膜成膜机理一般三价铬蓝白色钝化溶液由三价铬盐、硫酸、硝酸和氢氟酸等成份组成。
在六价铬盐彩色钝化溶液中,钝化膜中三价铬化合物是构成钝化膜的骨架,它是不溶性的;而可溶性的六价铬盐则镶嵌在骨架中。
钝化膜中的六价铬对膜层有自修复能力,因为蓝白色钝化膜没有六价铬成份,膜层非常薄,所以抗蚀性差,一般盐雾试验好的也只能达到72h左右,差的甚至24h都难以通过[1]。
三价铬蓝白色钝化膜成膜机理与低铬和超低铬六价铬钝化液有相同之处。
所不同的是溶液中本身没有六价铬或只有极微量的六价铬,这样,在化学抛光和成膜的过程中,就几乎没有还原六价铬的过程。
(1)锌溶解过程:Zn+Ox(氧化剂)→Zn2++Ox-Zn+2H+→Zn2++H2↑(2)膜形成过程:Zn2++2Cr3++yH2O→Zn(OH)Cr2O3·yH2O+H2↑(3)膜溶解过程:Zn(OH)·Cr2O3·yH2O+H2↑→Zn2++2Cr3++yH2O形成钝化膜的条件是,溶液的pH值必须提高到 2.0左右。
在这一pH值条件下,钝化膜可在溶液中形成。
这样虽对成膜有利,可在这样的酸度下,就不能对锌层起化学抛光作用了。
要解决这一矛盾,可增加一道淡硝酸出光工序来弥补。
一般三价铬蓝白色钝化膜的耐盐雾性与在六价铬钝化溶液中所获得的蓝白色钝化膜质量相仿,甚至还要差一些。
其钝化膜结构简式可以表示为:Cr2O3·Zn·xH2O[2]。
1.2 一般三价铬钝化溶液的配方和操作条件三氯化铬30~50g/L氟化铵 1.5~2.5g/L硝酸钴3~5g/L硝酸3~5mL/LpH值 1.8~2.2温度室温溶液中时间15~30s空气中时间3~5s1.3 工艺流程镀锌→清洗→0.5%~1.5%淡硝酸溶液出光→(清洗或不清洗)→钝化→清洗→浸钝化膜保护剂→热风离心干燥或压缩空气吹干。
锌镍合金三价铬蓝色钝化液的制备工艺锌镍合金是一种常见的金属材料,它具有良好的耐腐蚀性和强度,被广泛应用于汽车、航空航天和电子工业等领域。
然而,锌镍合金表面容易受到氧化和腐蚀的影响,因此需要进行钝化处理以提高其耐腐蚀性能。
本文将介绍锌镍合金钝化液中的一种特殊类型——三价铬蓝色钝化液的制备工艺。
一、三价铬蓝色钝化液的原理和优点三价铬蓝色钝化液是一种基于铬盐和配比的钝化液,其中三价铬起着主要的钝化作用。
通过浸泡锌镍合金在这种钝化液中,可以形成一层颜色为蓝色的钝化膜,这层钝化膜不仅能够提供优异的耐腐蚀性能,还可以改善材料的外观。
相比于传统的六价铬钝化液,三价铬蓝色钝化液具有以下几个优点:1. 环境友好:三价铬蓝色钝化液中所含的六价铬含量较低,符合环保要求,无需专门处理废液。
2. 钝化速度快:相比于传统的六价铬钝化液,三价铬蓝色钝化液的钝化速度更快,在短时间内就能形成均匀且致密的钝化膜。
3. 良好的沉积性:三价铬蓝色钝化液在锌镍合金表面形成的钝化膜具有良好的沉积性,能够均匀地附着在整个表面,提高钝化效果。
二、锌镍合金三价铬蓝色钝化液的制备工艺下面将详细介绍锌镍合金三价铬蓝色钝化液的制备工艺,主要包括原料准备、液体配制和钝化处理三个步骤。
1. 原料准备制备锌镍合金三价铬蓝色钝化液的原料主要包括硝酸铬、硝酸锌和一些辅助添加剂。
硝酸铬和硝酸锌是钝化液的主要成分,辅助添加剂可以调节钝化液的PH值、粘度等性质。
在进行实际制备前,需要确保原料的纯度和质量。
2. 液体配制将一定比例的硝酸铬和硝酸锌按照特定的配方加入到蓝色钝化液的配制槽中。
辅助添加剂可以根据实际应用需要适量添加。
用适量的纯水将配制槽补满至所需的液位。
在此步骤中,需要注意安全操作和按照正确的配方比例进行配制。
3. 钝化处理将锌镍合金放入装有三价铬蓝色钝化液的钝化槽中,控制钝化时间和温度。
一般情况下,钝化时间为10-20分钟,温度控制在20-30摄氏度之间。
武 汉 材 料 保 护 研 究 所
武汉材保电镀技术生产力促进中心
锌镍合金三价铬蓝色钝化剂ZG-208
一.特点
1防腐能力好,出白锈时间600小时,8微米厚镀层红锈时间超1500小时。
2镍含量8-20%均可获得良好钝化膜
3颜色为蓝色到淡黄色
4抗热性能好,120℃一小时热处理后,防腐能力不下降。
二、溶液组成和工艺条件
三、注意事项
1. 钝化液PH 会稳定在4-5之间,一般不需单独调整。
2. 一般每处理1m 2 工件消耗10ml ZG-208,ZG-208中含三价铬离子为13克/升,
通过补加ZG-208来调整钝化液中铬离子浓度至1.3克/升。
3. 温度越低,钝化时间越长。
钝化液交换越快,钝化时间越短。
4. 一般每升处理500平方分米后,锌离子和铁离子的积累会影响钝化膜防腐能力,
建议更新钝化液.。
