压力管道设计审批人员考核培训教材
- 格式:ppt
- 大小:540.50 KB
- 文档页数:51
全国压力管道设计审批人员培训.txt爱空空情空空,自己流浪在街中;人空空钱空空,单身苦命在打工;事空空业空空,想来想去就发疯;碗空空盆空空,生活所迫不轻松。
总之,四大皆空!本文由ppappappa2010贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT,或下载源文件到本机查看。
全国压力管道设计审批人员培训北京艾思弗计算机软件技术有限公司管道应力1. 管道应力分析基础知识2. 管道的柔性设计3. 管道支吊架的设计4. 往复式机泵管道的防振设计5. 管道的抗震设计第一节管道应力分析基础知识压力、重力、风、地震、压力脉动、冲击等外力载荷和热膨胀的存在,是管道产生应力问题的主要原因。
其中,热膨胀问题是管道应力分析所要解决的最常见和最主要的问题。
通俗来讲管道应力分析的任务,实际上是指对管道进行包括应力计算在内的力学分析,并使分析结果满足标准规范的要求,从而保证管道自身和与其相连的机器、设备以及土建结构的安全。
一般来讲,管道应力分析可以分为静力分析和动力分析两部分。
静力分析是指在静力载荷的作用下对管道进行力学分析①压力、重力等荷载作用下的管道一次应力计算防止塑性变形破坏;压力、重力等荷载作用下的管道一次应力计算防止塑性变形破坏防止塑性变形破坏;热胀冷缩以及端点附加位移等位移荷载作用下的管道二次应力计算--②热胀冷缩以及端点附加位移等位移荷载作用下的管道二次应力计算--防止疲劳破坏;防止疲劳破坏;管道对机器、设备作用力的计算防止作用力过大保证机器、防止作用力过大,③管道对机器、设备作用力的计算防止作用力过大,保证机器、设备正常运行;正常运行;管道支吊架的受力计算未支吊架设计提供依据未支吊架设计提供依据;④管道支吊架的受力计算未支吊架设计提供依据;管道上法兰的受力计算防止法兰泄漏防止法兰泄漏;⑤管道上法兰的受力计算防止法兰泄漏;⑥管系位移计算防止管道碰撞和支吊点位移过大。
管系位移计算防止管道碰撞和支吊点位移过大。
全国压力管道设计审批人员考核培训教材第二章压力管道输送介质特性第二节输送可燃易爆介质的特点及火灾危险性分类。
2。
2.2 什么叫燃点、闪点、自燃点、引燃温度?答:(1)燃点──是指可燃物质加温受热,并点燃后,所放出的燃烧热能使该物质挥发出足够量的可燃蒸汽来维持燃烧的继续。
此时加温该物质所需的最低温度,即为该物质的“燃点",也“着火点”.物质的燃点越低,越容易燃烧。
(2)闪点──是指可燃液体挥发出来的蒸汽与空气形成的混合物,遇火源能够发生闪燃的最低温度。
(3)自燃点──是指可燃物质达到某一温度时,与空气接触,无需引火即可剧烈氧化而自行燃烧,发生这种情况的最低温度。
(4)引燃温度──按照标准实验,引燃爆炸性混合物的最低温度。
2。
2。
3 什么叫易燃物质、易燃气体、易燃或可燃液体、易燃薄雾?答:(1)易燃物质──指易燃气体、蒸汽、液体和薄雾。
(2)易燃气体──以一定比例与空气混合形成的爆炸性气体混合物的气体。
(3)易燃或可燃液体──在可预见的使用条件下能产生可燃蒸气或薄雾,闪点低于45℃的液体称易燃液体;闪点大于或等于45℃而低于120℃的液体称可燃液体。
(4)易燃薄雾──弥散在空气中的易燃液体的微滴。
2。
2.4 什么叫爆炸极限、爆炸下限和爆炸上限?答:易燃气体、易燃液体的蒸气或可燃粉尘和空气混合达到一定浓度时,遇到火源就会发生爆炸。
达到爆炸的空气混合物的浓度,称之为爆炸极限.爆炸极限通常以可燃气体、蒸气或粉尘在空气中的体积百分数来表示。
其最低浓度称为“爆炸下限",最高浓度称为“爆炸上限”。
2.2。
5 什么是爆炸性气体混合物和爆炸性气体环境?答:(1)爆炸性气体混合物──大气条件下气体、蒸气、薄雾状的易燃物质与空气的混合物,点燃后燃烧将在全范围内传播.(2)爆炸气体环境──含有爆炸性气体混合物的环境。
2。
2.6 什么是爆炸性粉尘混合物和爆炸性粉尘环境?答:(1)爆炸性粉尘混合物──大气条件下粉尘或纤维状易燃物质与空气的混合物,点燃后燃烧将在范围内传播(2)爆炸性粉尘环境──含有爆炸性粉尘混合物的环境。
压力管道设计审批人员培训

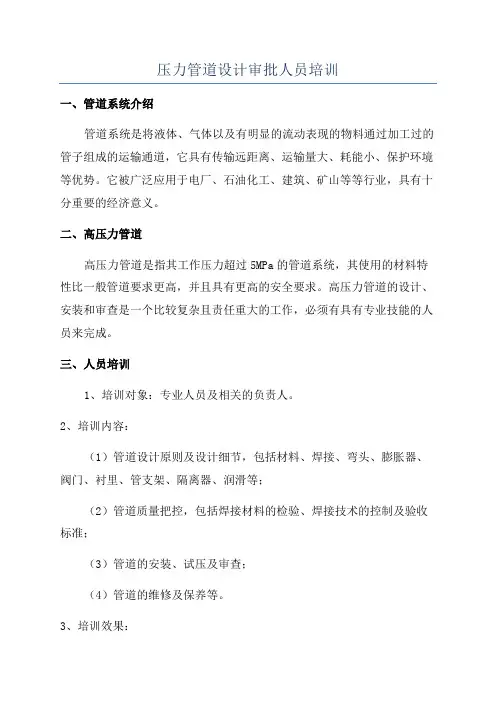

一、管道系统介绍
管道系统是将液体、气体以及有明显的流动表现的物料通过加工过的管子组成的运输通道,它具有传输远距离、运输量大、耗能小、保护环境等优势。
它被广泛应用于电厂、石油化工、建筑、矿山等等行业,具有十分重要的经济意义。
二、高压力管道
高压力管道是指其工作压力超过5MPa的管道系统,其使用的材料特性比一般管道要求更高,并且具有更高的安全要求。
高压力管道的设计、安装和审查是一个比较复杂且责任重大的工作,必须有具有专业技能的人员来完成。
三、人员培训
1、培训对象:专业人员及相关的负责人。
2、培训内容:
(1)管道设计原则及设计细节,包括材料、焊接、弯头、膨胀器、阀门、衬里、管支架、隔离器、润滑等;
(2)管道质量把控,包括焊接材料的检验、焊接技术的控制及验收标准;
(3)管道的安装、试压及审查;
(4)管道的维修及保养等。
3、培训效果:
(1)培训完成后,学员需具备以上知识及能力,以达到熟练的技能水平;
(2)培训完成后,学员有能力独立完成管道设计和审查工作,保证管道系统的安全可靠。
四、考核方法。
压力管道设计审批人员培训教材(管道布置部分)中国有色金属建设协会设计分会压力管道研究会主要内容⏹管道特征及输送介质特性⏹管道类别划分及人员条件⏹管道布置基本要求及原则⏹管道敷设方式及设计要点⏹管道布置设计中常见问题管道特征及输送介质特性▪管道运输是与铁路、公路、水路、航空并列的五大运输行业之一。
▪2003年6月1日开始实施的《特种设备安全监察条例》,把涉及生命安全、危险性较大的锅炉、压力容器(含气瓶)、压力管道、电梯、起重机械、客运索道、大型游乐设施共七类设备,定为特种设备并实行安全监察。
管道的定义及其特点▪管道的定义:《工业金属管道设计规范》(GB50316-2000)定义:由管道组成件、管道支吊架等组成,用以输送、分配、混合、分离、排放、计量或控制流体流动的设备▪压力管道的定义:《特种设备安全监察条例》定义:是利用一定的压力,用于输送气体或者液体的管状设备,其范围规定为最高工作压力大于等于0.1MPa(表压)的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于标准沸点的液体介质,且公称直径大于25mm的管道⏹管道的特点:管道相互联系、牵扯和影响,长细比大,易于失稳,受力情况更复杂压力管道设计除了要考虑常规因素外,还需考虑柔性、振动、支撑等特殊因素 管内流体流动状态复杂,缓冲余地小,工作条件变化频率大管道组成件种类繁多,各有各的特点和技术要求,选材和总成困难管道上的可能泄漏点多于压力容器管道在布置、安装和检验方面与压力容器存在很大的差别压力管道输送介质的特性▪介质的可燃易爆性《石油化工企业设计防火规范》GB50160和《建筑设计防火规范》GBJ16对可燃气体、可燃液体的火灾危险性分类:按爆炸下限将可燃气体分为甲类---爆炸下限<10%乙类---爆炸下限≥10%按闪点将可燃液体分为甲A类---液化烃(15℃时蒸汽压力>0.1MPa)甲B类---甲A类以外,闪点<28℃乙A类---28℃≤闪点≤45℃乙B类---45℃<闪点<60℃丙A类---60℃≤闪点≤120℃丙B类---闪点>120℃▪介质的毒性《职业性接触毒物危害程度分级》GB5044按急性毒性、急性中毒发病状况、慢性中毒患病状况、慢性中毒后果、致癌性、最高容许浓度六项指标的多数归属和实际接触情况,经综合分析确定分为极度危害、高度危害、中度危害、轻度危害四级⏹介质的腐蚀性工艺介质常常具有一定的腐蚀性,尤其是各种浓度的酸碱盐介质对金属材料有较强的腐蚀性⏹高温高压特性压力管道输送的介质往往具有一定的的压力和温度。
