QJR系列矿用隔爆兼本质安全型软起动器使用说明书上海佳洲防爆电器有限公司使用前请认真阅读本说明书本说明书根据GB9969.1《工业产品使用说明书总则》；GB9969.2《机电产品使用说明书编写规定》的有关规定要求和内容进行编制。
产品执行Q/JZ001-2011、MT/T943-2005和GB3836-2000等标准。
一、概述1、产品特点矿用隔爆兼本质安全型软起动器（以下简称软起动器）是机电一体化的新技术产品，该产品适用于交流380V、660V、1140V的电压异步电动机重负荷软起动，在正常运转状态下对电机进行各种保护。
它具有起动电流小，起动速度平稳可靠，保护功能齐全，是我公司自行设计、开发的高技术产品。
在矿用隔爆兼本质安全型真空电磁起动器的基础上，改直接起动或停止为软起动或软停止，降低了起动电流（由4Ie-7Ie改善为0.5Ie-4Ie可调），减少了起动时冲击电流对电网及负载的冲击。
它用软件控制方式来平滑起动电机，一方面以软件控强电，另一方面使电动机转速由慢到快逐渐上升到额定转速，有效解决了直接起动或自耦降压起动、Y/Δ转换、降压起动造成的起动时瞬时电流尖峰冲击，起动二次冲击电流对负载产生冲击转距，当电网电压下降可能造成电机堵转等诸多问题，是传统的矿用隔爆本质安全型真空电磁起器的理想替代产品。
该产品采用全中文宽屏显示、并具有漏电闭锁、断相、过压、欠压、、过载、三相不平衡、短路等保护功能，并能储存相应的故障信息，以及运行电流，电压故障等工作状态信息。
2、主要用途及适用范围本起动器主要用于有甲烷和煤尘爆炸环境的煤矿井下、露天煤矿、冶金矿山、港口码头、选煤厂、发电厂等对重负荷的运输设备实行软起动。
起动器可以就地、远距离起动、停止控制，及联机控制等多种方式；额定电压为1140V、660V、380V，频率是50Hz，额定电流在400A范围内的三相异步电机，起动方式可以是软起动，也可以像普通的磁力起动器一样直接带负荷起动。
QJR4N隔爆兼本质安全型可逆电磁软启动器1、QJR4N可逆软启动安装1.1 可逆软启动结构图1 可逆软启动器外观图上图1为QJR4可逆软启动器的结构外观图，上部为接线腔，下部为主腔。
接线腔内有3个主回路进线接线柱，3个主回路出线接线柱，3个闸电机出线接线柱，4个九芯控制线接线端子。
两侧各有2个主回路电缆引入装置，最大引入电缆外径为φ78mm；侧面有4个控制线进线装置，最大引入电缆外径为φ12.9mm。
主腔内可控硅、控制变压器、继电器控制板、本安组件、本秀控制板和接触器均安装在抽屉式机架上，以便现场维护使用。
隔离换相开关及万能选择开关均固定在主腔体的右侧。
松开机芯底座上的2个固定螺钉，拔下接线板上的航空插头插接件及相关接插连接件后，整个机芯可从主腔内拉出，便于维护。
综合保护器、开关电源、液晶显示器均安装在门盖内侧。
门上有五个按钮，为参数设定按钮，观察窗中可见中文液晶显示器，显示参数及设备状态。
软启动腔体右侧有三个按钮，分别为近向控制时正转、反转、停止按钮。
图2 接线腔图图2为软启动器接线腔图，L1、L2、L3为进线端，U、V、W为出线端，U3、V3、W3为闸电机输出端，从右至左为FXT1为本安远控九芯盘，FXT3为信号输出九芯盘，FXT4为信号输出九芯盘，FXT2为空的九芯盘。
2.2. 可逆软启动接线如图3所示，打开软启动器接线腔，L1、L2、L3与上一级开关（一般为馈电开关）相连，U、V、W与电机相连，U3、V3、W3接闸电机进线端。
图4远控一般分为按钮盒、集成控制（PLC或计算机控制）两种方式。
远控按钮盒有三线和四线制两种方式，三线制按钮盒的正转、反转、停止三根线分别接FXT1的6、9、4号，四线制按钮盒的正转、反转、停止、公共线四根线分别接FXT1的6、9、4、5号（5号和8号短接）。
集成控制的正转、反转、停止三根线分别接FXT1的6、9、4号。
FXT3、FXT4提供信号输出，根据现场需要接线，具体信号输出如下：闸电机控制信号1组： FXT4：2、3（常开）旁路信号1组： FXT4：4、5（常开）反转信号1组： FXT4：6、7（常开）正转信号1组： FXT4：8、9（常开）故障输出两组： FXT2：2、4（常闭）和FXT2：2、5（常开）起动信号1组： FXT2：2、3（常开）软起信号1组： FXT2：2、7（常开）直起信号1组： FXT2：2、8（常开）开关电磁软起动器 M图32、QJR4N可逆软启动使用2.1 原理以及适用场合软起动器主回路采用三对反并联可控硅，控制部分的核心微处理器采集电网的同步信号、电压信号和电流信号等参数，控制软件根据这几个参数的变化，应用晶闸管相移技术，通过调节可控硅的导通角来完成对电机端电压、电流及转矩的控制，从而实现电机的软起动等。
Q J R软起动器说明书(太原惠特)(总25页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--QJR 系列矿用隔爆兼本质安全型交流真空软起动器使用说明书第二版太原惠特科技有限公司二ＯＯ八年四月服务及销售热线：、7021503传真: 邮编：030006通讯地址：中国山西太原市长治路420号4层该起动器是在本公司畅销产品“QJRP400/1140（660）矿用隔爆兼本质安全型调压调频软起动器”、“QJT250/1140（660）矿用刮板输送机调速起动器”的基础上，吸收优点、摈弃缺点，并结合当前最新的软起动技术潜心开发的第二代软起动产品。
功能更齐全、性能更优越、使用更安全、维修更方便，达到了国际领先水平。
本使用说明书根据标准编写。
本使用说明书随本产品的技术进步而修改，用户需要的话可索取本产品使用说明书的最新版本。
本产品执行标准：“MT/T 943-2005 矿用低压交流软起动器”及其关于“QJR系列矿用隔爆兼本质安全型交流真空软起动器技术申明”。
安装、使用该产品前，请详细阅读本使用说明书。
警告：本起动器必须在接线腔隔爆上盖板、隔爆快开门及其它防爆结构正常关闭、无损伤的情况下，方可通电。
否则，将危及人身和矿井安全！警告：严禁带电检修起动器，带电检修可能引起人身伤亡事故、危及矿井安全！检修电机时，必须把本起动器的电源切断，同时将本起动器的隔离换向开关置于断开位。
用电笔测量进出线无电后，方可检修！警告：起动器外壳必须可靠接地，电源进出线的地线必须可靠连接在内接地端子上；警告：检修和使用中，不得改变本安电路和与本安电路有关的元器件的规格、型号、参数。
目录1.概述 (1)2.结构特征与工作原理 (3)3.技术特性 (7)4.尺寸、重量 (9)5.安装、调试 (9)6.使用、操作、显示 (14)7.故障分析与排除 (19)8.安全保护装置 (19)9.保养、维修 (19)10.运输、贮存 (20)11.开箱及检查 (20)12.其它 (21)1 概述主要用途及适用范围QJR系列矿用隔爆兼本质安全型低压交流软起动器(以下简称起动器)，主要用于具有爆炸性危险气体（甲烷）和煤尘的矿井中，对额定电压至1140V、额定频率50Hz、额定电流至400A的三相鼠笼式异步电动机进行控制。

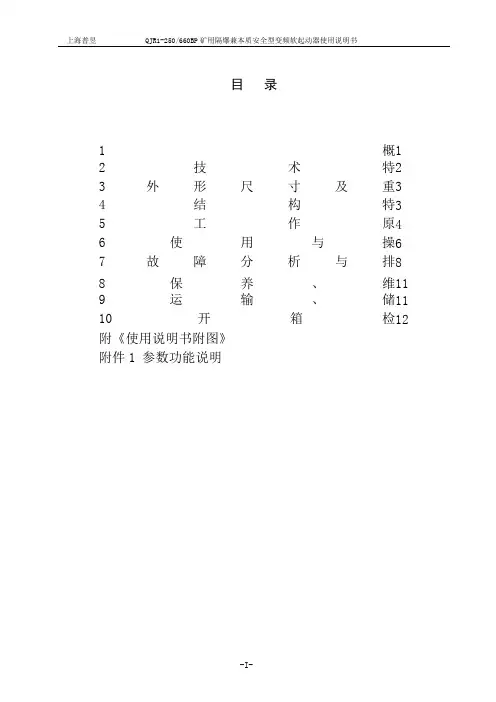

目 录1概1 2 技术特征………………………………………………………2 3 外形尺寸及重量………………………………………………………3 4 结构特征………………………………………………………3 5 工作原理………………………………………………………4 6使用与操作………………………………………………………6 7 故障分析与排除………………………………………………………8 8 保养、维11 9运输、储存………………………………………………………11 10开箱检查………………………………………………………12 附《使用说明书附图》附件1 参数功能说明1.1 产品特点QJR1-250/660BP矿用隔爆兼本质安全型变频软起动器产品（以下简称“产品”），其特点是：高输出转矩、低噪音，内置PID控制功能，具有软驱动特性，根据采集的反馈信号（如电流）可进行节能运行，结构紧凑，是矿用三相电动机更为理想的变频调速起动器。
1.2 主要用途及适用范围产品适用于在含有瓦斯（甲烷）和粉煤尘爆炸危险的矿井中，在电源输入电压为交流660V，频率为50Hz的系统中,通过改变电源频率来控制交流电动机转速，并对电动机进行综合保护。
1.3 产品型号的组成及其代表意义Q J R 1 - 250 / 660 BPV）A）1.4 使用环境条件a) 安装使用地面的海拔不超过2000m；b) 周围环境温度为-5℃～+40℃，相对湿度不超过95%（25℃时）；c) 在有甲烷或煤尘爆炸的场所；d) 无破坏金属和绝缘材料的腐蚀气体的地方；e) 环境污染等级为3级；f) 安全类别为Ⅲ类；g) 输入电压波形应为正弦波；h) 输入电压幅值波动不超过额定值的-25%～+10%；i) 频率波动不超过额定值的±2%；j) 各相电压应对称，电网的负相序分量或零相序分量不超过正相序分量的5%。
2 技术特征2.1 防爆型式矿用隔爆兼本质安全型Exd[ib]I。
JJR系列软起动器用户手册目录安全注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯安装准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯使用及环境条件⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1．概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯典型应用简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯JJR 系列软起动功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2．购入检查⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3．安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4．电路连接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯主回路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯控制端子⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯控制电路端子连接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯主回路连接⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯基本电路框图和端子⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5．键盘及显示说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6．数据的设定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7．通电运行⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8．保护显示说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9．软起动控制模式⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯限流型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯电压控制型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯软停车曲线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯不同起动方式的电流波形比较⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10．结构特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯附表一应用场合⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯JJR1000系列二次接线图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯JJR2000系列二次接线图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯警告！只有专业技术人员允许安装JJR。
1 概述1.1 型号的组成及其代表意义1.2 环境要求2 技术特性3 结构特征4 工作原理5 起动模式自然特性模式单闭环特性模式双闭环特性模式6 工作过程7 安装、使用和调整安装调整使用8 显示、故障、设定及系统复位显示故障详细分析设定方式系统参数复位9 维护保养10 运输与储存11 注意事项12 订货须知附录：DRK-4多功能软启动控制器(中文)警告！！！在使用和维护过程中，不得随意更改本安电路及其关联电路的电气参数及元器件的规格型号，不得用电缆接地芯线作本安控制回路。
1 概述随着我国煤炭生产机械化、自动化程度的不断提高，皮带机、刮板机大运量，高速度日益增多。
解决皮带机、刮板机的软起动，是矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。
QJR- 400(315、250、160) /1140（660）Z矿用隔爆兼本质安全型软起动器（以下简称软起动器），它同时具有矿用真空磁力起动器和交流电压软起动的功能，是一种机电一体化及微电子技术的高科技智能产品。
其模块化的安装结构，便于使用和维修。
该产品适用于交流660V、1140V电压的异步电动机重负荷软起动，以及各种情况下的磁力起动。
软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点，且起动曲线可根据现场实际工况调整，从而减少了皮带机、刮板机起动冲击力，降低了对皮带机、刮板机的损害，延长了皮带机、刮板机的使用寿命。
直接起动时，软起动器还具有磁力起动器的全部功能。
该产品具有主回路极间（可控硅极间或真空接触器极间）短路检测和闭锁功能，以及短路、过载、断相、漏电闭锁的电机综合保护功能。
特别是，本软起动器还具有风电闭锁和瓦斯电闭锁保护，对安全生产提供了科技平台和有力的技术支持。
本软起动器还适用于煤矿井下风机、水泵、绞车等设备软起动和磁力起动。
1.1 型号的组成及其代表意义Q J R －400（315、250、160）/ 1140（660） Z真空磁力起动器额定电流／额定电压软起动隔爆兼本质安全型起动器1.2 环境要求a) 海拔高度不超过2000m；b) 周围环境温度不超过－5℃～+40℃；c) 相对湿度不大于95%（+20℃）；d) 安装地基处的振动频率范围为10～150Hz时，其最大振动加速度不超过0.5g；e) 安装倾斜度不超过15°；f) 有甲烷或煤尘爆炸的场所；g) 无破坏金属和绝缘材料的腐蚀性气体的场所；h) 电网质量：——输入电压波形为正弦波；——输入电压幅值波动不超过额定值+10%～-25%；——电源频率波动不超过额定值的2%。
3205-03QJR（QBR）—400/1140（660）Z-2矿用隔爆兼本质安全型组合软起动器产品使用说明书甘肃容和矿用设备集团有限公司2 0 14—6—16 出版1. 概述随着我国煤炭生产机械化、自动化程度的不断提高,皮带机、刮板机大运量,高速度的日益增多。
解决皮带机、刮板机的软起动及软起双速运行,是矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。
QJR（QBR）-400/1140(660)Z-2矿用隔爆兼本质安全型组合软起动器(以下简称组合软起动)它既具有两台矿用真空磁力起动器和交流软起动的功能，又具有双速磁力起动器低速软起（或直起）的功能，并可多台联机运行。
是一种集光、机、电一体化的高科技产品,更主要的是具有模块化结构,两回路独立工作，互不影响，便于维修。
该产品适用于交流660V、1140V电压的异步电动机重负荷软起动,以及双速软起或直起。
软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点,且起动曲线可根据实际工况调整,从而减少起动时的皮带机、刮板机冲击力,降低了对皮带机、刮板机的损害,延长了皮带机、刮板机的使用寿命。
其具有短路、过载、断相、漏电闭锁的功能。
本装置适用于煤矿井下运输设备软起、直起或双速运行。
1.1 型号的组成及其代表意义Q J R——□ / □ Z-2回路数电磁起动器功能额定电压（V）回路额定电流（A）软起动器本质安全型起动器1.2 环境要求1.2.1 海拔高度不超过2000m;1.2.2 周围环境温度不超过-5℃～+40℃;1.2.3 相对湿度不大于95%(+20℃);1.2.4 安装地基处的振动频率范围为10～150HZ时,其最大振动加速度不超过0.5g;1.2.5 安装倾斜度不超过5°;1.2.6有甲烷或煤尘爆炸的场所；1.2.7无破坏金属和绝缘材料的腐蚀性气体的场所；1.2.8电网质量：—输入电压波形为正弦波；—输入电压幅值波动不超过额定值+10%～-25%—电源频率波动不超过额定值的2% 。
产品说明书使用安装前请认真阅读本说明书1概述1.1 型号的组成及其代表意义1.2 环境要求2技术特性3结构特征4工作原理5起动模式自然特性模式单闭环特性模式双闭环特性模式6工作过程7安装、使用和调整安装调整使用8显示、故障、设定及系统复位显示故障详细分析设定方式系统参数复位9维护保养10运输与储存11注意事项12订货须知附录：DRK-2多功能软启动控制器(中文)1 概述随着我国煤炭生产机械化、自动化程度的不断提高，皮带机、刮板机大运量，高速度日益增多。
解决皮带机、刮板机的软起动，是矿井运输、安全生产、延长皮带机、刮板机寿命的关键问题。
QJR- 250（160) /1140（660）Z矿用隔爆兼本质安全型软起动器（以下简称软起动器），它同时具有矿用真空磁力起动器和交流电压软起动的功能，是一种机电一体化及微电子技术的高科技智能产品。
其模块化的安装结构，便于使用和维修。
该产品适用于交流660V、1140V电压的异步电动机重负荷软起动，以及各种情况下的磁力起动。
软起动时具有起动电流小、起动速度平稳可靠、对电网冲击小等优点，且起动曲线可根据现场实际工况调整，从而减少了皮带机、刮板机起动冲击力，降低了对皮带机、刮板机的损害，延长了皮带机、刮板机的使用寿命。
直接起动时，软起动器还具有磁力起动器的全部功能。
该产品具有一、二次线线间（可控硅极间）短路检测和闭锁功能，以及短路、过载、断相、漏电闭锁的电机综合保护功能。
特别是，本软起动器还具有风电闭锁和瓦斯电闭锁保护，对安全生产提供了科技平台和有力的技术支持。
本软起动器还适用于煤矿井下风机、水泵、绞车等设备软起动和磁力起动。
1.1 型号的组成及其代表意义Q J R －250（160）/ 1140（660）Z真空磁力起动器额定电流／额定电压软起动隔爆兼本质安全型起动器1.2 环境要求a) 海拔高度不超过2000m；b) 周围环境温度不超过－5℃～+40℃；c) 相对湿度不大于95%（+20℃）；d) 安装地基处的振动频率范围为10～150Hz时，其最大振动加速度不超过0.5g；e) 安装倾斜度不超过15°；f) 有甲烷或煤尘爆炸的场所；g) 无破坏金属和绝缘材料的腐蚀性气体的场所；h) 电网质量：——输入电压波形为正弦波；——输入电压幅值波动不超过额定值+10%～-25%；——电源频率波动不超过额定值的2%。
2 技术特性a) 额定电压：660V、1140V.b) 额定电流：250A、160Ac) 最大电流过载倍数：7倍以下可调d)起动时间：可调（最大180S）e)起动冲击次数：0~18次或调f)防爆型式：隔爆兼本质安全型“Exd[ib]Ⅰ”g)显示方式：中文液晶g) 工作制：断续h)冷却方式：自然冷却i)符合GB3836.1～4--2000和MT 111-1998标准要求j)符合MT /T943-2005矿用低压交流软起动器标准要求3 结构特征起动器的隔爆箱外形为直式长方形，主要有主体腔和接线腔两部份，主体腔内装有抽屉式芯架本体，机芯架本体安装在主体腔的导轨上，由紧固螺栓进行位置固定，接线腔由六个主接线柱分为两组L1、L2、L3及D1、D2、D3进出线，另外还有四个七芯接线柱及22位接线端子排X5用来外接远控、瓦斯闭锁、风电闭锁及多机联动、通讯等。
软起动器外形尺寸为宽×高×深：764×528×418mm（外形如图1所示）软起动器重量：260kg设定图1 外形图4 工作原理（见图2）本软起动器以反并联的三组大功率晶闸管作为软起开关，以DRK多功能软启动控制器作为控制核心。
在电动机的起动过程中，多功能软启动控制器根据用户预设的曲线对电动机进行自动控制，并保证起动加速度控制在0.1m/s2≤a≤0.3m/s2范围内，使其平滑可靠地完成起动过程。
当电动机起动过程完成后，交流接触器吸合，使电动机投入电网全压运行。
DRK多功能软启动控制器还具有电机智能综合保护功能，它和隔离换相开关、真空接触器组成磁力起动器功能。
当软起动功能故障时，将“直起/软起”旋钮置于“直起”位置，它就具有完备磁力起动器功能，并有短路、过载、断相、漏电闭锁等保护功能。
DRK多功能软启动控制器还兼有风电闭锁和瓦斯闭锁保护功能。
DRK多功能软启动控制器同时能提供12V50mA的本安电源并构成本安先导回路，需要时还能够进行远控和多机通讯，以及速度传感器的速度测定。
见图2 电气原理图中的本安框。
正常工作为交流软起动器完成起动功能，磁力起动器正常运行并完成分断功能。
本软起动器可以用于多台电机驱动的场合，从机始终跟随主机的指令工作。
5起动和停止模式●自然特性模式以电压斜波上升方式提供电机控制电压，它适用于中重等级负载，提高起始电压百分比可增强带载能力。
●单闭环特性模式以电流斜波上升方式提供电机控制电流，它适用于中等负载，提高起始电压百分比可增强带载能力。
●双闭环特性模式以电压环（或速度环）为外环电流环为内环方式提供电机控制电压，它适用于重负载，提高起始电压百分比可增强带载能力。
●软停止模式（此功能作为选项功能，如需使用，请提前与本公司联系说明）即软停时间的设置该项默认为0，表示无软停止模式。
当>1时表示按“停止”按钮后可控硅投入工作，接触器断开，进行软停止，等软停时间结束后自动转到系统待机状态。
6工作过程●起动以图2中位置为例，进行软起近控分析。
按下“启动/▲”，这时有SB1闭合先导回路继电器K1接通如下：0V X6 65 J6 65 SB1 64 J6 64 SA2 74 K1 63 J6 66 SB2 66 J6 66 X6 12V 自保回路65 K3 75 SA2 64如没有漏电故障，控制器中故障接点KB2闭合，又先导K1闭合，这时起动回路中继电器K3接通：0 19 FL3 18 J4 32 KB2 34 K1 33 K3 28 J4 28 24Vac接点K3闭合后，多功能软启动控制器启动回路A17 42 K3 43 A16接通，软起动开始；软启动完成时KB1闭合，继电器K2吸合，真空接触器KM闭合。
其工作过程如下：a. 0 19 FU3 18 J4 32 KB2 34 SA1 35 KB1 36 K2 28 J4 28 24Vac。
b. 0 23 J3 23 K2 25 KM 22 J3 17 FU2 16 220Vac。
●停止直接停止：按下“停止”这时有SB2断开，继电器K1断电，起动回路继电器K3断开，这时，先导回路中自保回路K3断开，同时，继电器K2断开，真空接触器KM断开，软起动器停止工作。
软停止：按下“停止”按钮后，主回路自动转入可控硅控制状态，逐步减小工作电流，实现软启动时的软停运行，直至停止。
7安装、使用和调整7.1 安装将软起动器接于电机与馈电开关之间，如下：电源馈电开关软起动器电动机7.2 调整1）使用前必须检查软起动器的控制变压器电压等级与电源等级是否相同，如果不同，可调整变压器的抽头，变压器接线端子上标有1140-660，用户可根据需要，改变接线方式（一般出厂为1140V接线）。
2）对于皮带机、刮板机根据长度、张力，可调整设定曲线的数值及起动时间来保证起动加速度在规定的范围内平稳起动（出厂时加速时间为10S），一般设定在8~15秒为宜。
3）根据电机电流来设定额定电流（出厂时额定电流为300A），重载启动时可适当提高。
4）根据皮带机、刮板机的倾角和长度来设定启动初始电压（出厂值为50%，轻载启动时可减小到30%，重载启动时可增大到60%或更高）、电流限流倍数（出厂值为7）。
7.3使用1）上电后，如果显示闪烁，然后不显示，请检查控制电源变压器1140V接线是否接在660V上，如是请断电后改为正确接法，1分钟后再上电。
2）起动、停止起动器的起动分为软起动模式和直接起动模式，停止分为软停止模式和直接停止模式；而每一种模式又对应近控和远控两种方式。
①近控软起动起停：将软起动器中“远控/近控”选择开关置于“近控”位置（如图中位置），将“软起/直起”选择开关置于“软起”位置，通过“起动/▲”和“停止/复位”按钮进行软起动器的起停控制。
②近控直接起停：将软起动器中“远控/近控”选择开关置于“近控”位置，将“软起/直起”选择开关置于“直起”位置，通过“起动/▲”和“停止/复位”按钮进行软启动器的直接起停控制③远控软起动起停：将“软起/直起”选择开关置于“软起”位置，将“远控/近控”选择开关置于“远控”位置，就将软起动器的起、停控制权交给了远程控制系统。
此时有两种连线方式：一种为一起一停方式−在接线腔内的X5：22（61）和X5：20（65）之间接起动按钮（常开），X5：21（62）和X5：22（61）之间接停车按钮（常闭）。
此时软起动器的起停就由这些外接操纵按钮来控制，当按下起动按钮时，软起动开始；当按下停止按钮时，软起动器停止运行。
另一种为单起停方式−在接线腔内的X5：22（61）和X5：20（65）之间接单起停按钮（常开）。
此时软起动器的起停就由这个外接操纵按钮来控制。
当按下起动按钮并保持时，软起动开始；当断开起动按钮时，软起动器停止。
④远控直接起停：将“软起/直起”选择开关置于“直起”位置，将“远控/近控”选择开关置于“远控”位置，就将直接起、停控制权交给了远程控制系统。
其连线和操作方式同③。
⑤软停止（近控软起动和远控软起动均有此功能）：当参数项“软停止时间>0”时，表示系统进行了软停止的功能设定，当按“停止”键时，接触器断开，可控硅全触发，然后按启动曲线的反向控制，逐步减小工作电流直至时间完成，才回到初始状态；当参数项“软停止时间=0”时，表示立即停机。
X 6D 1D 2T A 1图 4 Q J R 6-250（160）/1140（660） 矿用隔爆兼本质安全型真空软起动器电气原理图D 3T A 2K M 57K M535254K 455K 4A 6A 7A 530A 25A 2465.2本安电路通讯口远K 3K 175746462近S A 2紫（+12V ）(+5)灰（G N D ）红（速度）绿（地）橙（通T X ）黄（通R X ）983456L 2L 1U 3过压吸收组件31K 4G 4K MU 2K 57G 59G 6K 6K 1G 1K 2G 2KL 3J 3显示口5611101112897K 3G 354231CB 'G 6G 5K 6C 'K 5G 4G 3K 4A '本安电源AG 2K 3K 2G 1B K 122A 123KB 2U 1K B 0K B 1A 2A 341A 4F U 114660V1140V321F U 327024V 36V201929654F U 20220V T 117181显示L E DK 3A 174247A 12A 8A 9A 10A 11485049A 14A 13A 15A 164346A 22A 21A 18A 19A 2036333534A 2332K 1S A 1软起直起K 436.2K 333K 3K 23024后一台软启动器J 6X 116163626468716S B 1S B 22345109781237654远控接线65611716221921201815626871S B 68K 4454413141211373940K 438313235764J 512X 24532X 347653238687459454440393837123X 53732313139512223283132.115161·顺序控制时，上台机子的X 5的(37#)与下一台X 5的（61#）相连， X 5的(38#)与下一台X 5的（65#）。
